Zerspanungslösungen für die Kunststofftechnik


Traditionelle Werkstoffe werden immer mehr durch technische Kunststoffe mit maßgeschneiderten Eigenschaften ersetzt. Sowohl aus technischen als auch aus wirtschaftlichen Gründen lassen sich bei weitem nicht alle Kunststoffteile im Spritzgussverfahren herstellen. Deshalb gewinnt auch die Kunststoffzerspanung immer mehr an Bedeutung und stellt die Drehteileindustrie vor stetig neue Herausforderungen hinsichtlich Präzision und Wirtschaftlichkeit. Wir begenen diesen Herausforderungen bereits seit Jahren und bieten ein spezielles Werkzeugsystem für die Zerspanung von Kunststoffen an.

Es erfordert viel Erfahrung und die geeigneten Werkzeuge um bei der Zerspanung von Kunststoffen optimale Ergebnisse zu erreichen. Analog zur Bearbeitung verschiedener Metalle, müssen bei der Bearbeitung verschiedener Kunststoffe die Besonderheiten der einzelnen Materialien berücksichtigt werden um die optimalen Zerspanungswerkzeuge und –parameter zu ermitteln.

Egal ob mit oder ohne Späne. Das Dieterle Kunststoff-Wechselplattensystem KP bewährt sich bei unseren Kunden seit Jahren.

Für die speziellen Ansprüche der Kunststofftechnik bieten wir umfassende Zerspanungslösungen für die Innen- und Außenbearbeitung:



Standardwerkzeuge für die Kunststoffbearbeitung


Als einziger Anbieter auf dem Markt haben wir ein spezielles Werkzeugsystem für die Zerspanung von Kunststoffen als Standardwerkzeuge ab Lager im Programm.
Dieses einzigartige System hat gegenüber konventionellen Werkzeugen viele Vorteile für die Kunststoffbearbeitung:

  • Extrem scharfe Schneiden
  • Sehr gute Spanführung
  • Spezielle Anschliffe für Duroplaste, Thermoplaste, Elastomere, Gummi, PTFE, etc.
    (z.B. zum gratfreien Abstechen/-schneiden)
  • Spanloses Abschneiden von Elastomeren
  • Individuelle Gestaltung der Klinge und der Schneidengeometrie möglich

Spanloses Abschneiden mit dem System KBS

Bearbeitung:
Material:
Werkstück:

Spanloses Abschneiden mit KP-2-9-RX-A-UFK2
Polyurethan
Dichtungsscheiben

  • Extrem scharfe Schneiden ermöglichen spanloses Abschneiden von Elastomeren
  • Wenig Wärmeentwicklung und keine Verklebungen des Werkstoffs
  • Sehr gute Oberflächen an den Werkstücken

Für das spanlose Abschneiden mit dem System KBS stehen folgende Wendeschneidplatten-Typen zur Verfügung:

KP-VG

Dieterle VG Abstechklinge l Kunststoffbearbeitung

Die Dieterle VG-Wechselplatte ist die Grundform für die spanlose Bearbeitung. Die polierte Schneidfläche ist super scharf. So gleitet sie schnell und mit geringer Wärmeentwicklung durch weiche Kunststoffe.

KBS - Shop KBS 2-7 l tmax 10mm
KBS - Shop KBS 2-9 l tmax bis 18mm

KP-12°

Dieterle KP-12-Grad Abstechklinge l Kunststoffbearbeitung

Die gesamte Schäfe konzentriert sich auf den Schneidpunkt der Dieterle 12°-Wechselplatte. Alle polierten Facetten verjüngen sich zu diesem extrem scharfen Punkt, dem weiche Kunststoffe fast keinen Widerstand leisten können.

KBS - Shop KBS 2-7 l tmax 10mm
KBS - Shop KBS 2-9 l tmax bis 18mm

KP-RX

Dieterle KP-RX Abstechklinge l Kunststoffbearbeitung

Die geschwungene Form der Dieterle RX-Wendeplatte zur Kunststoffbearbeitung sorgt für einen weichen Schnitt. Die Schneidwirkung verteilt sich radial auf einen großen Teil der polierten Klinge.

KBS - Shop KBS 2-7 l tmax 10mm
KBS - Shop KBS 2-9 l tmax bis 18mm

Spanabhebende Kunststoffbearbeitung mit dem System KP-VCGT

Bearbeitung:

Material:
Werkstück:

Ansatz Andrehen mit KP-VCGT-11-S-K10,
Spanloses Abschneiden mit KP-2-7-12°-12-B-UFK2
Teflon
Dichtungsscheiben

  • Umfanggeschliffene Wendeschneidplatten mit polierter Spanleitstufe
  • Gute Spanabfuhr mit wenig Wärmeentwicklung
  • Sehr gute Oberflächen an den Werkstücken

Für die spanabhebende Kunststoffbearbeitung mit dem System KP-VCGT stehen folgende Wendeschneidplatten-Typen zur Verfügung:

KP-VCGT-11

Dieterle VG Abstechklinge l Kunststoffbearbeitung



KBS - Shop KP-VCGT-11 l tmax 7,0mm
KBS - Shop SDAC-1135 Halter l tmax bis 7,0mm

KP-VCGT-16

Dieterle KP-VCGT-16 l Kunststoffbearbeitung Kopierdrehen



KBS - Shop KP-VCGT-16 l tmax 6,2mm
KBS - Shop SDAC-KP-16 Halter l tmax bis 6,2mm

KP-VCGT-22

Dieterle KP-VCGT-22 l Kunststoffbearbeitung Kopierdrehen



KBS - Shop KP-VCGT-22 l tmax 10,5mm
KBS - Shop SDAC-KP-22 Halter l tmax bis 10,2mm

KP-VCGT-07 + KP-VCGT-13

Dieterle KP-VCGT-22 l Kunststoffbearbeitung Kopierdrehen



KBS - Shop KP-VCGT-07 l tmax 2,8mm
KBS - Shop SDAC-KP-90-07 Halter l tmax bis 2,8mm

KBS - Shop KP-VCGT-13 l tmax 5,5mm
KBS - Shop SDAC-KP-90-13 Halter l tmax bis 5,5mm

Plattenhalter und Schneidplatten für die Innenbearbeitung von Kunststoffen


Plattenhalter speziell zur Innenbearbeitung von Kunststoffen. Das Dieterle KP Wechselplattensystem ermöglicht die wirtschaftliche und flexible Herstellung von großen Einstechtiefen, auch bei kleinen Durchmessern.

Anwendungsbereiche: Faltenbalg, Dichtlippen u. v. m.

Erfahren Sie mehr über unsere Standardwerkzeuge für die Kunststoffbearbeitung.



Sonderwerkzeuge für die Kunststoffbearbeitung


Neben unseren Standardwerkzeuge für die Kunststoffbearbeitung können wir eine Vielzahl an Sonderwerkzeugen gemäß Ihren individuellen Ansprüchen für Sie realisieren. Mit unseren Sonderwerkzeugen für die Kunststoffbearbeitung können Faltenbälge, Spezialdichtungen und viele weitere Kunststoffdrehteile präzise und effizient hergestellt werden. Wir beraten Sie gerne!

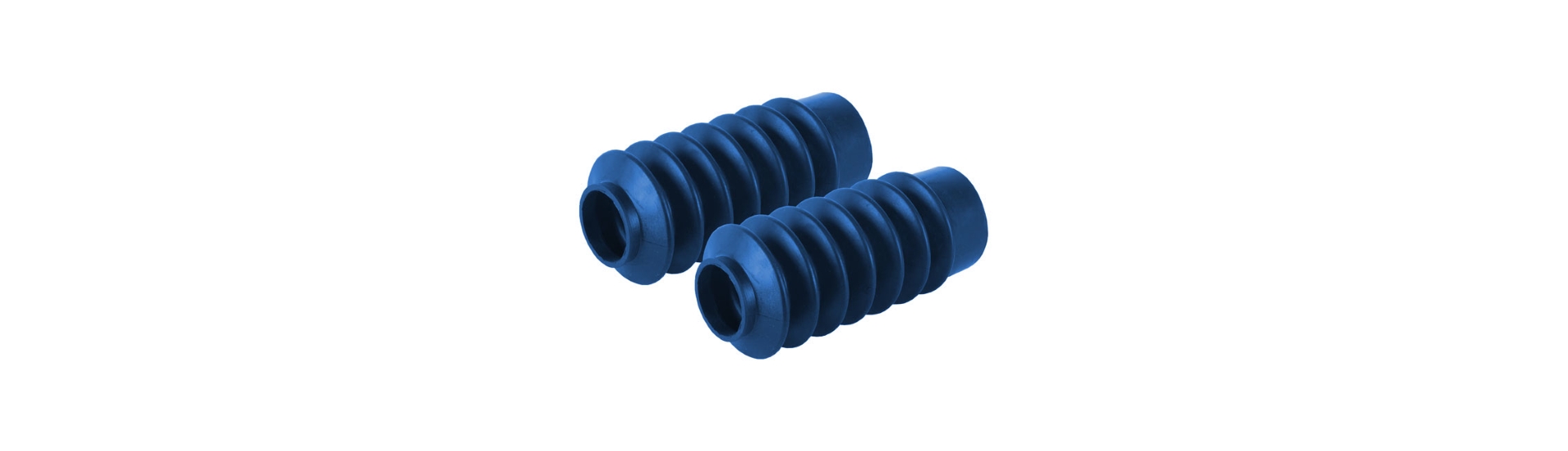

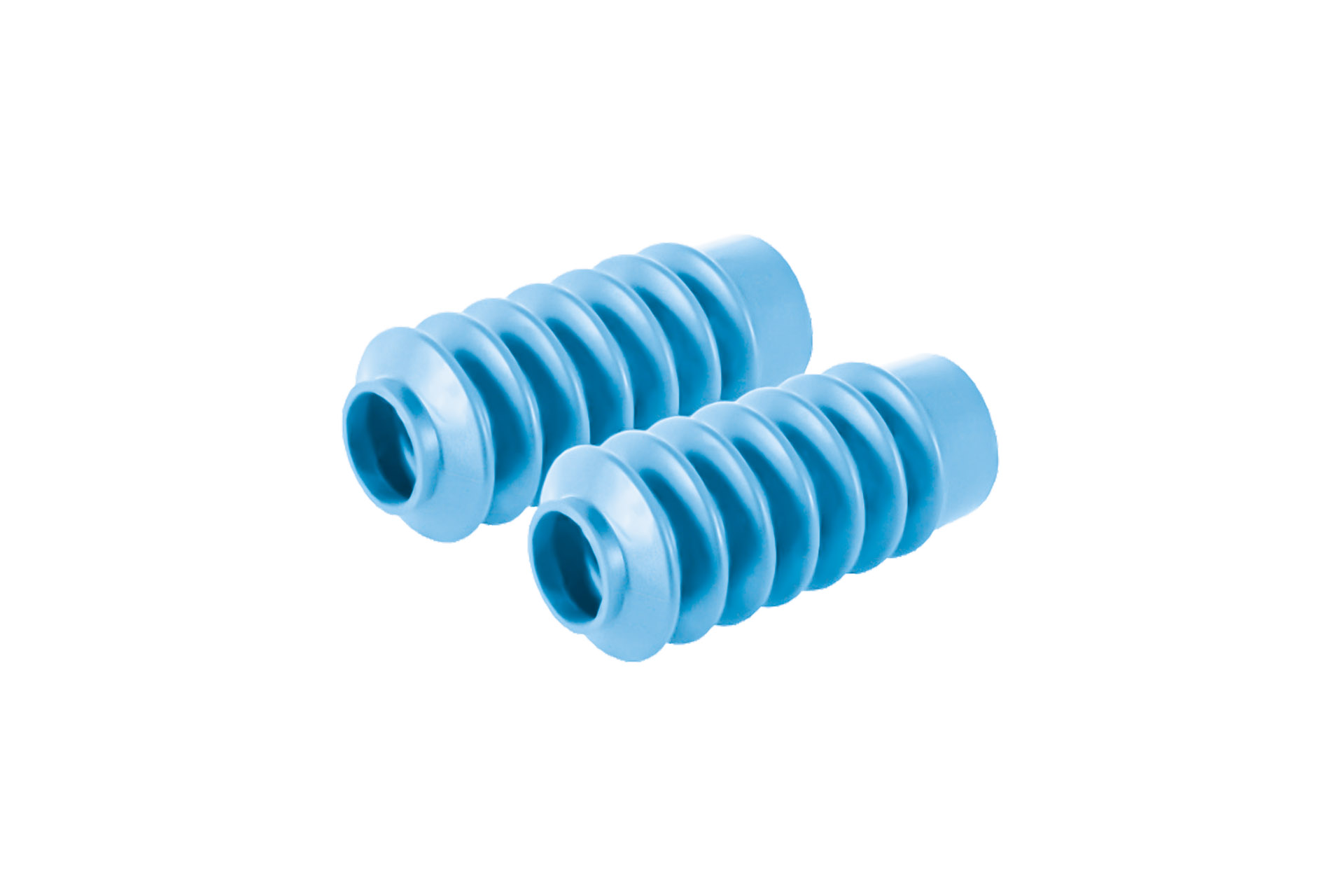

Faltenbalg Außenbearbeitung
Faltenbalg Innenbearbeitung
Faltenbalg Formstechen
Spanlose Innenbearbeitung
Spanloses Abschneiden bis > 45mm
PKD Formwerkzeug für DAK Anstechsystem
PKD Formwerkzeug für FHGU-ES
Werkzeuge zur Faltenbalgbearbeitung
Werkzeuglösungen einfach anfragen!
