Kunststoff - Bearbeitungswerkzeuge


Als einziger Anbieter auf dem Markt haben wir ein spezielles Werkzeugsystem für die Zerspanung von Kunststoffen als Standardwerkzeuge ab Lager im Programm. Dieses einzigartige System hat gegenüber konventionellen Werkzeugen viele Vorteile für die Kunststoffbearbeitung.

Online Angebotsanfrage Online Angebotsanfrage: Kunststoff - Bearbeitungswerkzeuge
Download Download: Katalog Kunststoff - Bearbeitungswerkzeuge
Standard-Aussen-KunststoffWZ_NEU

Vorteile unserer Kunststoff – Bearbeitungswerkzeuge:

  • Extrem scharfe Schneiden
  • Sehr gute Spanführung
  • Spezielle Anschliffe für Duroplaste, Thermoplaste, Elastomere, Gummi, PTFE, etc. (z.B. zum gratfreien Abstechen/-schneiden)
  • Spanloses Abschneiden von Elastomeren
  • Individuelle Gestaltung der Klinge und der Schneidengeometrie möglich
System KBS

System KBS:
Speziell entwickeltes System zum Abstechen und Kopierdrehen verschiedener Kunststoffe

Dieterle Online Angebotsanfrage Online Angebotsanfrage: System KBS

System KP-VCGT

System KP-VCGT:
Höchst positive Wendeplatten zum Kopierdrehen - optimal zum Kugelformdrehen
Wendeschneidplatten mit Grundform 7,5° oder 35°

Dieterle Online Angebotsanfrage Online Angebotsanfrage: System KP-VCGT

Kunststoffzerspanung mit ISO-Wendeschneidplatten

Kunststoffzerspanung mit ISO-Wendeschneidplatten

Dieterle Online Angebotsanfrage Online Angebotsanfrage: Kunststoffzerspanung mit ISO-Wendeschneidplatten

Kunststoffzerspanung mit dem System SSXA

NEU: Kunststoffzerspanung mit dem System SSXA:
Speziell entwickelt zum Kopierdrehen filigraner Kunststoffkonturen und Abstechen kleiner Durchmesser auf Langdrehautomaten

Dieterle Online Angebotsanfrage Online Angebotsanfrage: Kunststoffzerspanung mit dem System SSXA



System KBS


Speziell entwickeltes System zum Abstechen und Kopierdrehen verschiedener Kunststoffe

Dlownload Download: Richtwerte für Schnittdaten: KP-2-7/9 (System KBS)

KBS-2-7

Halter mit Querschnitten ab 8x8 mm
Stechbreite max. 2 mm, Plattenhöhe max. 7 mm, Stechtiefe max. 10 mm

Große Auswahl and Standard-Wendeschneidplatten ab Lager!

Dieterle Online Angebotsanfrage Online Angebotsanfrage: KBS-2-7

KBS-2-9

Halter mit Querschnitten ab 10x10 mm
Stechbreite max. 2 mm, Plattenhöhe max. 9 mm, Stechtiefe max. 18 mm

Große Auswahl and Standard-Wendeschneidplatten ab Lager!

Dieterle Online Angebotsanfrage Online Angebotsanfrage: KBS-2-9

KBS-2-9-L25

Halter mit Querschnitten ab 20x20 mm
Stechbreite max. 2 mm, Plattenhöhe max. 9 mm, Stechtiefe max. 25 mm

Unseren KP-2-9-L25 VHM-Profilrohling können wir kundenspezifisch nach Zeichnung für Sie profilieren!

Dieterle Online Angebotsanfrage Online Angebotsanfrage: KBS-2-9-L25

KBS-3-9

Halter mit Querschnitten ab 12x12 mm
Stechbreite max. 3 mm, Plattenhöhe max. 9 mm, Stechtiefe max. 18 mm

Unseren KP-3-9 VHM-Profilrohling können wir kundenspezifisch nach Zeichnung für Sie profilieren!

Dieterle Online Angebotsanfrage Online Angebotsanfrage: KBS-3-9

Spanloses Abschneiden
mit dem System KBS

Bearbeitung:
Material:
Werkstück:
Spanloses Abschneiden mit KP-2-9-RX-A-UFK2
Polyurethan
Dichtungsscheiben
  • Extrem scharfe Schneiden ermöglichen spanloses Abschneiden von Elastomeren
  • Wenig Wärmeentwicklung und keine Verklebungen des Werkstoffs
  • Sehr gute Oberflächen an den Werkstücken

Für das spanlose Abschneiden mit dem System KBS stehen folgende Wendeschneidplatten-Typen zur Verfügung:

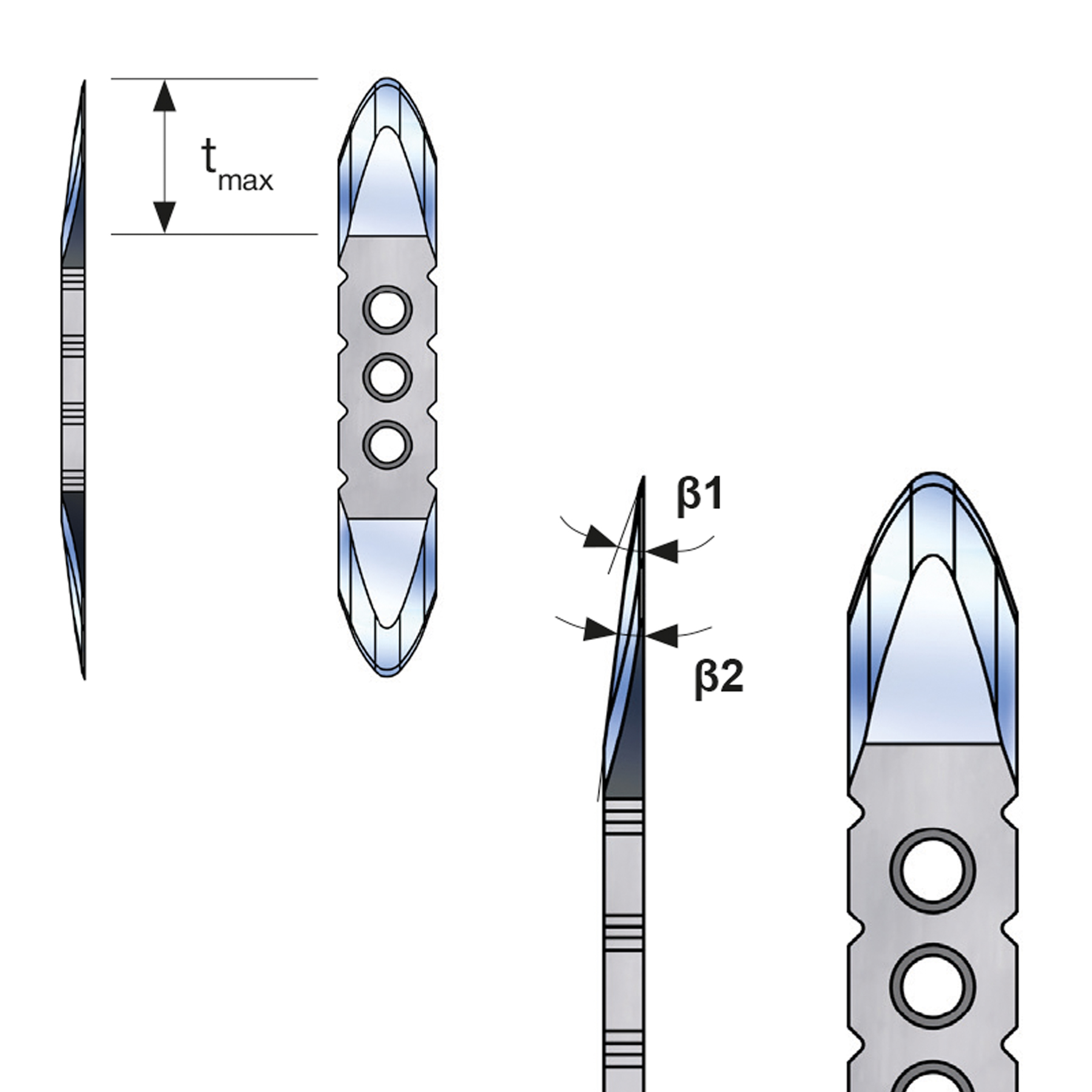

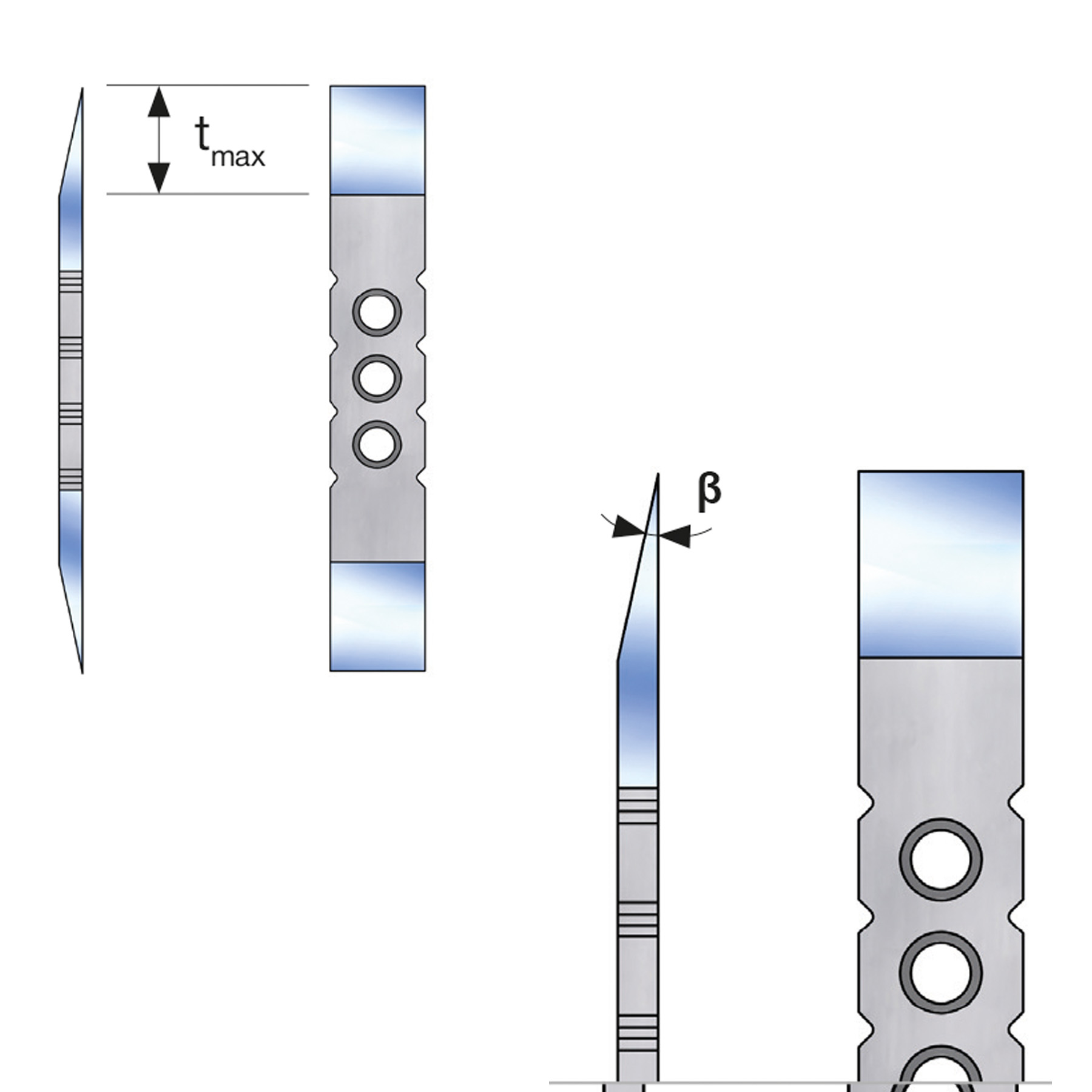

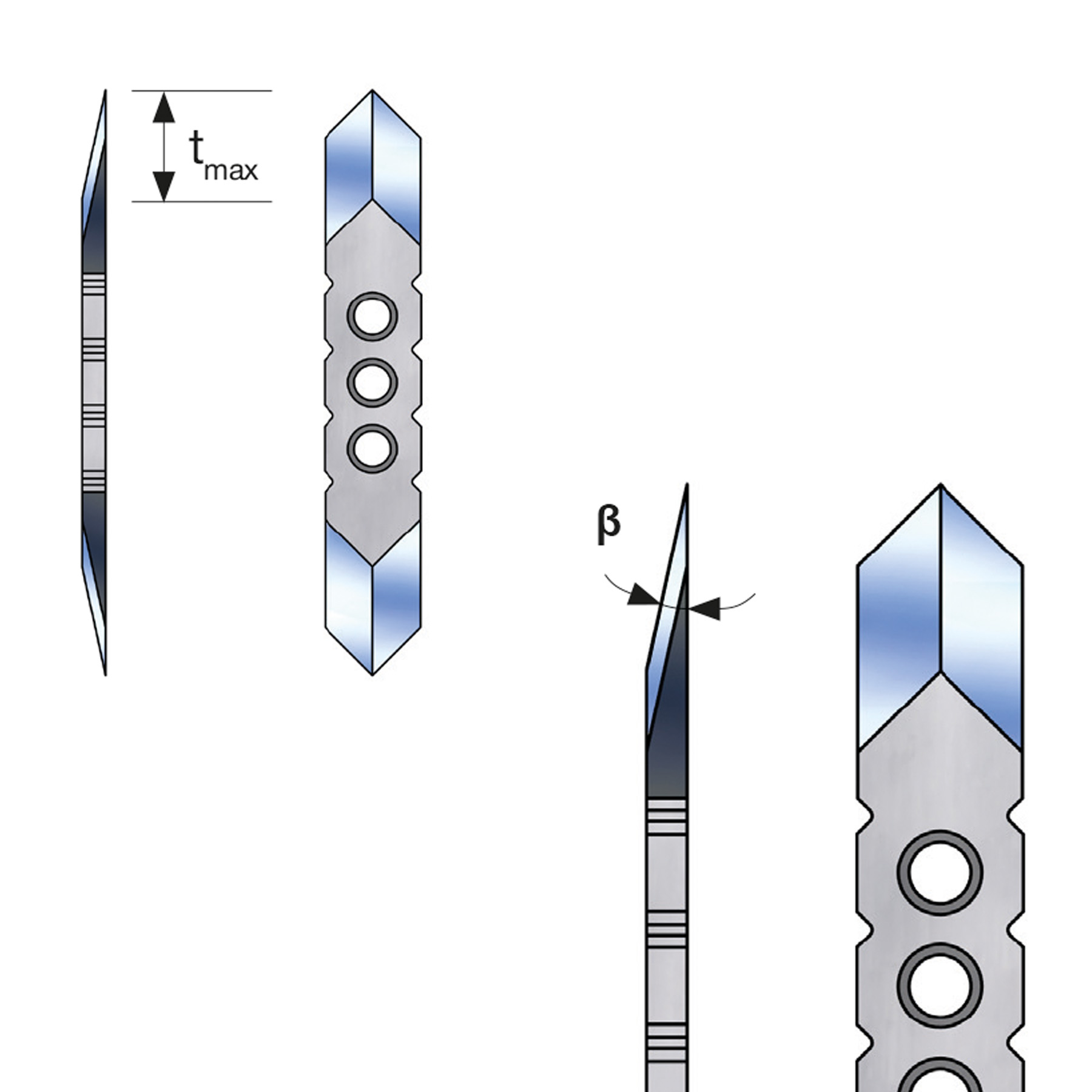

KP-2-7-RX.. KP-2-9-RX.. KP-2-7-12°.. KP-2-9-12°.. KP-2-7-12°-VG.. KP-2-9-12°-VG..
tmax=10mm tmax=18mm tmax=10mm tmax=18mm tmax=10mm tmax=18mm



System KP-VCGT


Höchst positive Wendeschneidplatten zum Kopierdrehen - optimal zum Kugelformdrehen - mit Grundform 7,5° oder 35°

SDAC-KP

Höchst positive Wendeschneidplatten zum Kopierdrehen - optimal zum Kugelformdrehen - mit Grundform 7,5°

Dieterle Online Angebotsanfrage Online Angebotsanfrage: SDAC-KP

SDAC-1135

Höchst positive Wendeschneidplatten zum Kopierdrehen - optimal zum Kugelformdrehen - mit Grundform 35°

Dieterle Online Angebotsanfrage Online Angebotsanfrage: SDAC-1135

SDAC-KP-90

NEU: Optimal geeignet um feinste Konturen auch hinter Bund zu realisieren

Die neuen KP-VCGT Wechselschneidplatten wurden speziell zum Einstechen, Langdrehen und Kopierdrehen von Kunststoffen entwickelt. Ihre hoch-positive und umfanggeschliffene Geometrie mit poliertem Spanwinkel garantiert einen sehr aggressiven und dennoch weichen Schnitt. Durch ihre schlanke Geometrie sind diese Wechselschneidplatten optimal geeignet um feinste Konturen auch hinter Bund zu realisieren.

Die neuen KP-VCGT Wechselschneidplatten sind erhältlich in den Größen VCGT-0702.. und VCGT-1303.. mit R0,2
sowie R0,4. Eine Stechtiefe bis zu 5,5 mm ist realisierbar. Der passende Werkzeughalter SDAC-KP-90.. gewährleistet
eine Drehbearbeitung mit einem Winkel von 90° zur Drehachse. Der Werkzeughalter SDAC-KP-90 ist in den üblichen
Halterquerschnitten verfügbar.

Dieterle Online Angebotsanfrage Online Angebotsanfrage: SDAC-KP-90

Spanabhebende Kunststoffbearbeitung
mit dem System KP-VCGT

Bearbeitung:

Material:
Werkstück:

Ansatz Andrehen mit KP-VCGT-11-S-K10,
Spanloses Abschneiden mit KP-2-7-12°-12-B-UFK2
Teflon
Dichtungsscheiben
  • Umfanggeschliffene Wendeschneidplatten mit polierter Spanleitstufe
  • Gute Spanabfuhr mit wenig Wärmeentwicklung
  • Sehr gute Oberflächen an den Werkstücken

Für die spanabhebende Kunststoffbearbeitung mit dem System KP-VCGT stehen folgende Wendeschneidplatten-Typen zur Verfügung:

KP-VCGT-11.. KP-VCGT-16.. KP-VCGT-22.. KP-VCGT-07.. KP-VCGT-13..
tmax = 7,0 mm tmax = 6,2 mm tmax = 10,5 mm tmax = 2,8 mm tmax = 5,5 mm
KP-VCGT-11.. KP-VCGT-22.. KP-VCGT-13..



Sonderwerkzeuge für die Kunststoffbearbeitung


Neben unseren Standardwerkzeuge für die Kunststoffbearbeitung können wir eine Vielzahl an Sonderwerkzeugen gemäß Ihren individuellen Ansprüchen für Sie realisieren. Mit unseren Sonderwerkzeugen für die Kunststoffbearbeitung können Faltenbälge, Spezialdichtungen und viele weitere Kunststoffdrehteile präzise und effizient hergestellt werden. Wir beraten Sie gerne!
