Kopierdrehen - Kunststoffe effizient zerspanen
Als einziger Anbieter auf dem Markt bieten wir spezielle abgestimmtes Werkzeugprogramm fürs Kunststoff-Kopierdrehen an. Eigens für die Kunststoffzerspanung entwickelte Wendeplatten bilden mit den am Besten geeigneten ISO-Wendeschneidplatte und PKD-Wechselschneidpaltten ein umfangreiches Werkzeugsystem zum Kopierdrehen von Kunststoffen. Dieses einzigartige System bietet gegenüber konventionellen Werkzeugen viele Vorteile bei der Kunststoffbearbeitung und der Herstellung von Kunststoffdrehteilen.
System KP-VCGT
Dieterle Spezialwerkzeuge hat spezielle Geometrien für die präzise Kunststoffbearbeitung im Standardprogramm. Perfekte Ergebnisse durch effektive Prozesse.

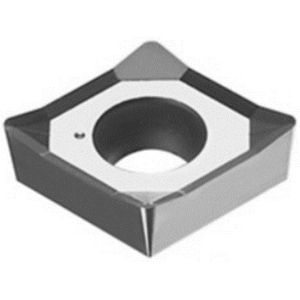

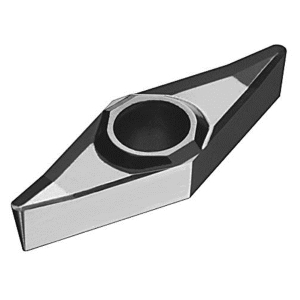

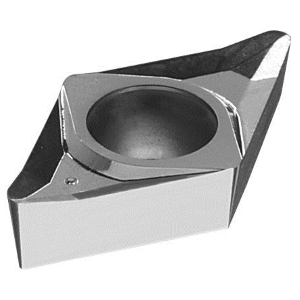

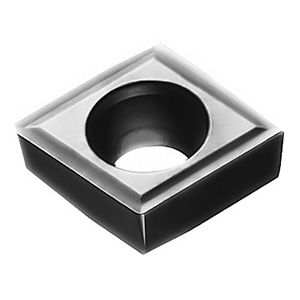

ISO-Wendeschneidplatten
Unsere auf Kunststoffbearbeitung abgestimmte Auswahl an ISO-Wendeschneidplatten für präzises Kopierdrehen. Effiziente Lösungen durch herausragende Schärfe.
PKD-Wechselschneidplatten
Je nach Einsatzgebieten werden Kunststoffe mit Glas- oder Kohlefasern (GFK/CFK) versehen, um mechanische Eigenschaften zu verbessern. Zur Zerspanung dieser verstärkten Kunststoffe empfehlen wir unsere PKD-bestückten Wechselplatten.

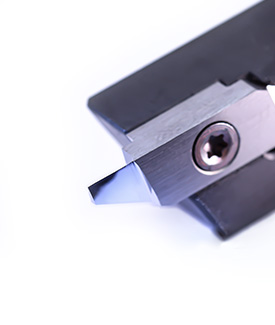

SALP auf SSXA
Das die Dieterle SALP Wendeplatten verbinden zwei Welten kopieren und schneiden. Auf unserem SSXA Langdrehsystem kann die SALP Schneidplate sowohl spanlos abstechen als auch axial kopierdrehen, natürlich mit geführtem Span.
Unsere Familie ist größer geworden!

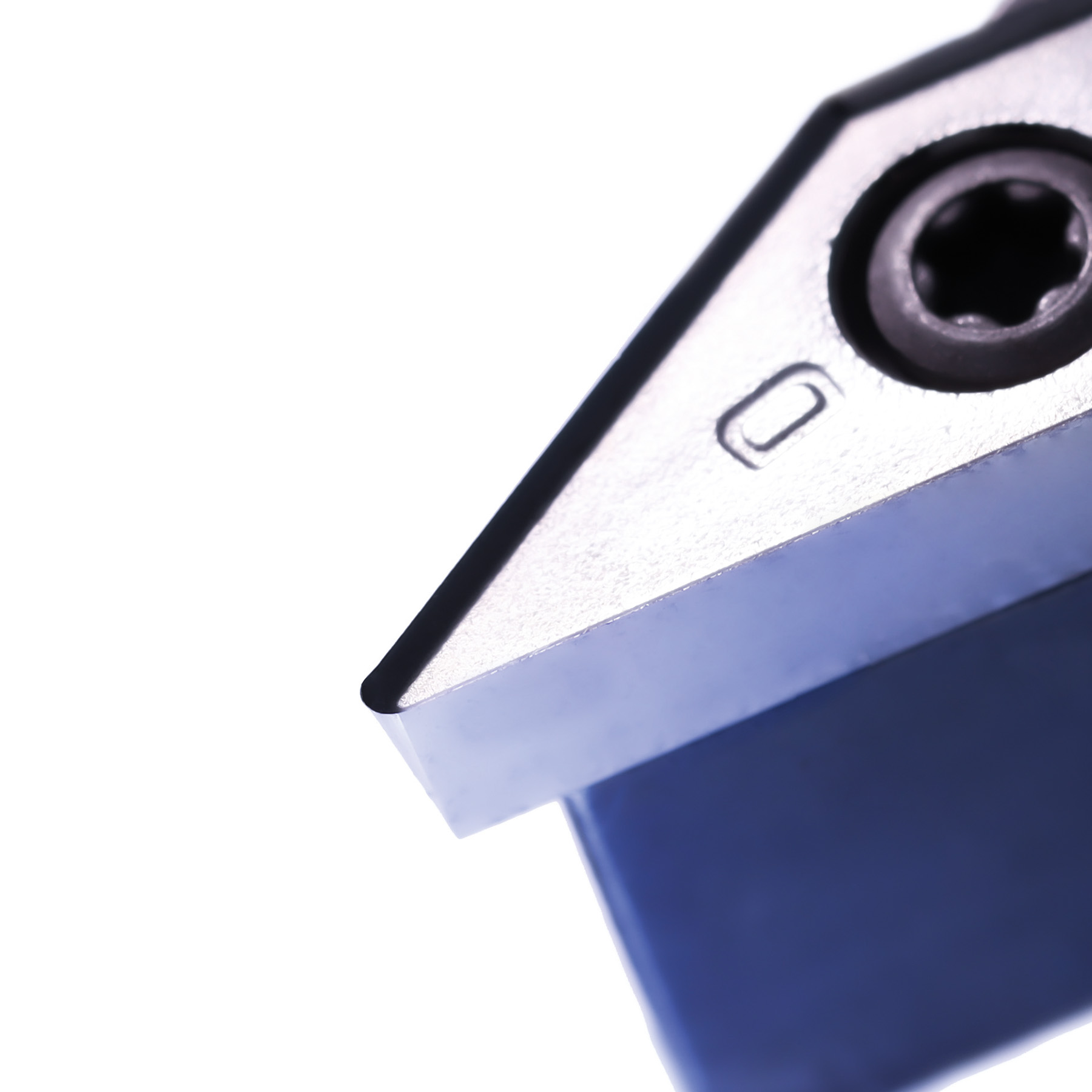

Mit großer Freude dürfen wir mitteilen, dass unsere kleine, aber sehr erfolgreiche KP-VCGT-11-Familie Zuwachs bekommen hat. Größe, Gewicht und Form entsprechen der ISO-Norm, doch die einzigartige Schneidegeometrie macht sie extrem scharf. Sie beißt sich in die Kunststoffe und lässt die Späne optimal fliegen.
Feine Konturen werden mit der extrem scharfen R04 mit 0,4 mm Eckenradius präzise ausgearbeitet. Die Formschöne R02 mit dem Eckenradius 0,2 mm ermöglicht durch die Spitze auch die ausgefeiltesten Konturen.
Zusammen mit den vollverrundeten Wendeschneidplatten KP-VCGT-16 und KP-VCGT-22 bieten wir Ihnen sowohl für weiche Übergänge als auch für die feinsten Konturen die schärfsten Standardwerkzeuge, um Kunststoffe sauber und präzise zu zerspanen.
System KP-VCGT

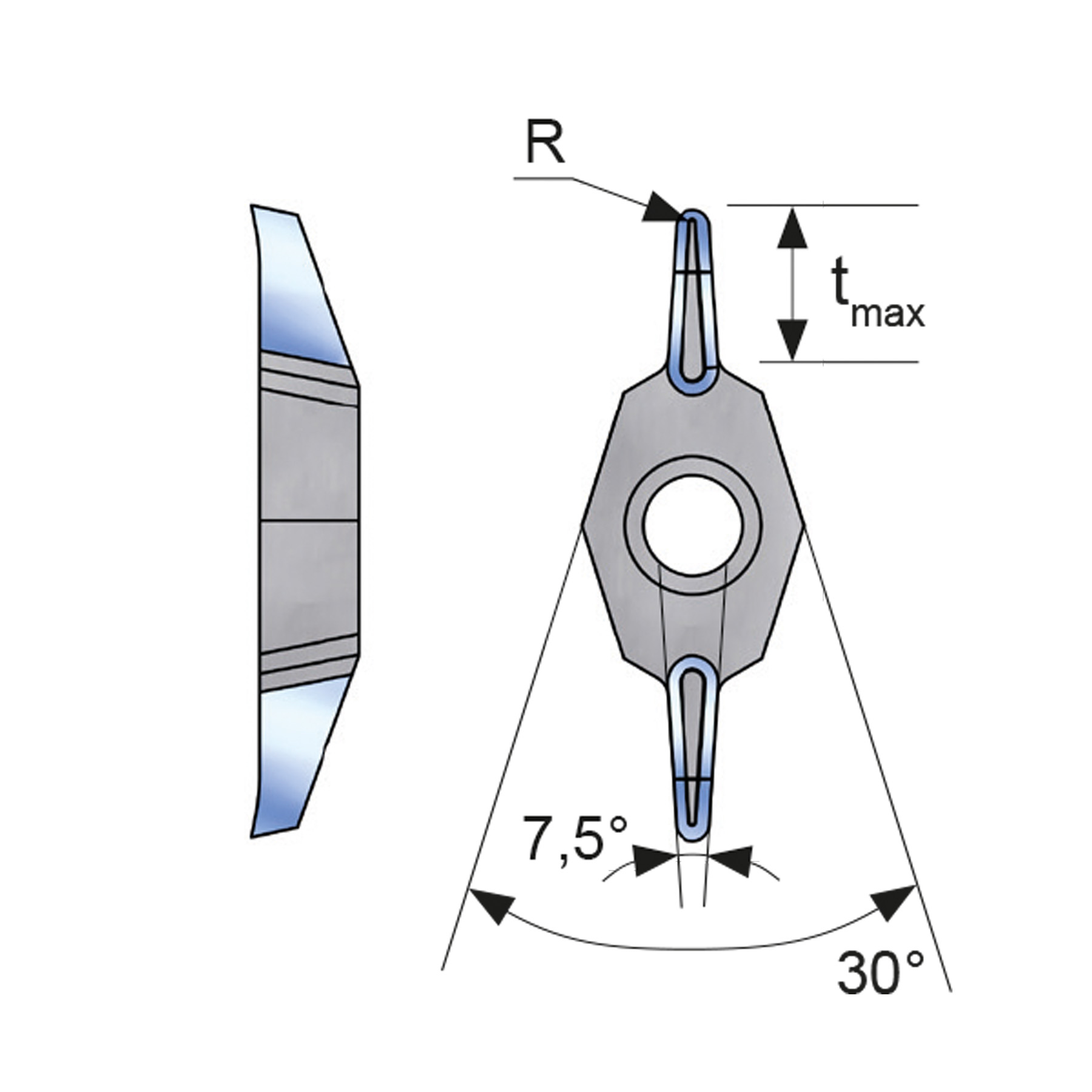

Höchst positive Wendeschneidplatten zum Kopierdrehen - optimal zum Kugelformdrehen - mit Grundform 7,5° oder 35°
SDAC-KP
Höchst positive Wendeschneidplatten zum Kopierdrehen - optimal zum Kugelformdrehen - mit Grundform 7,5°

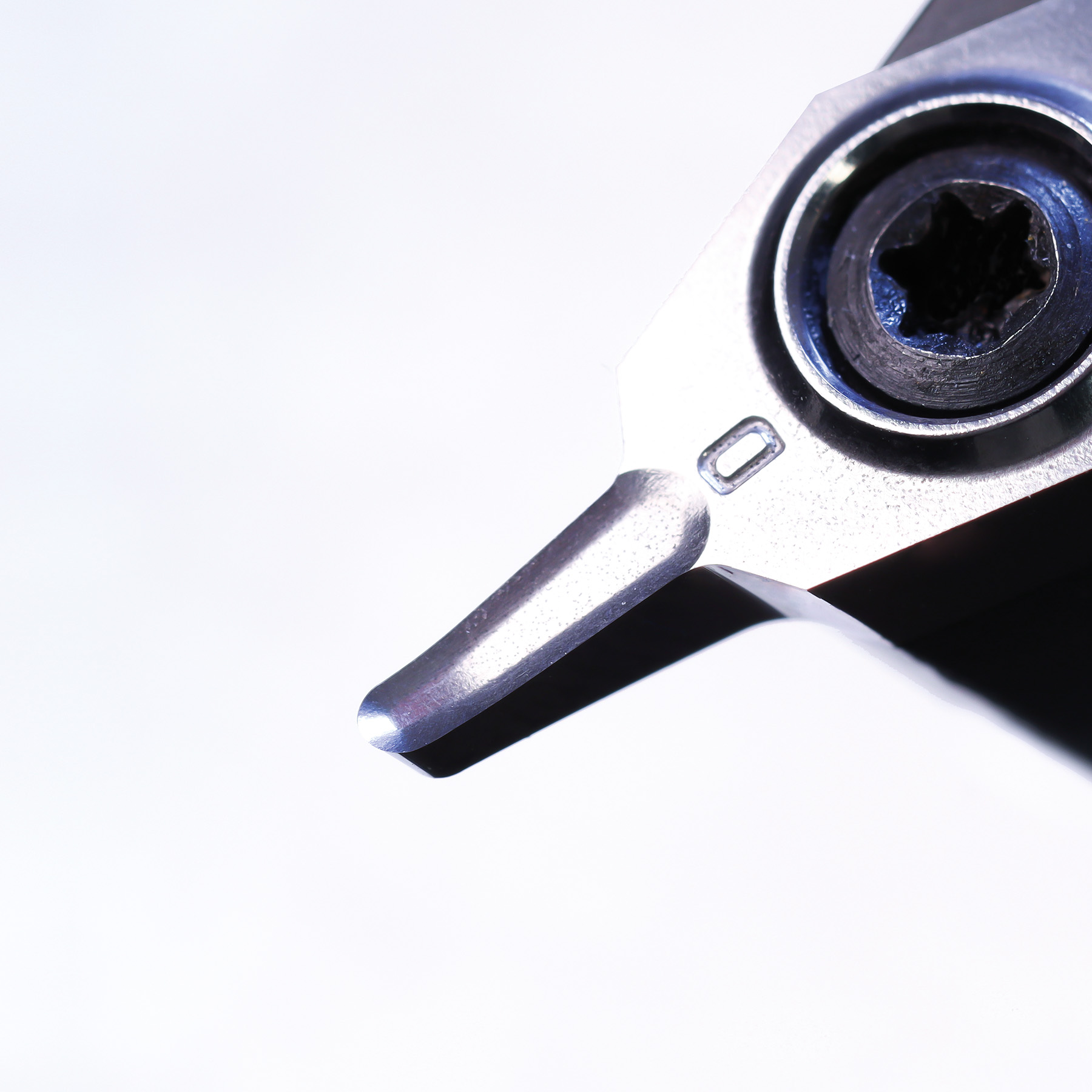

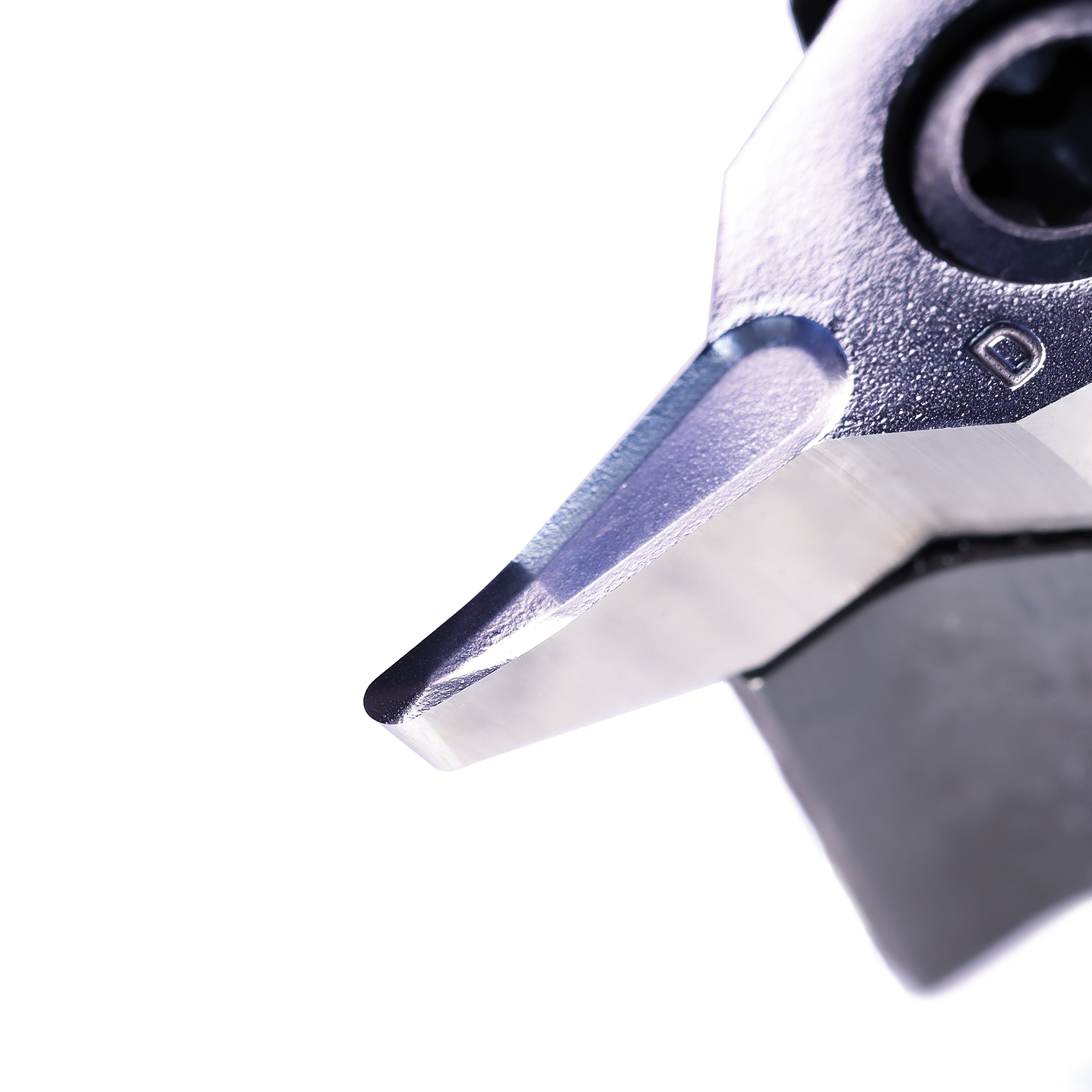

KP-VCGT-16 für SDAC-KP-1635 KP-VCGT-22 für SDAC-KP-2235
SDAC-1135

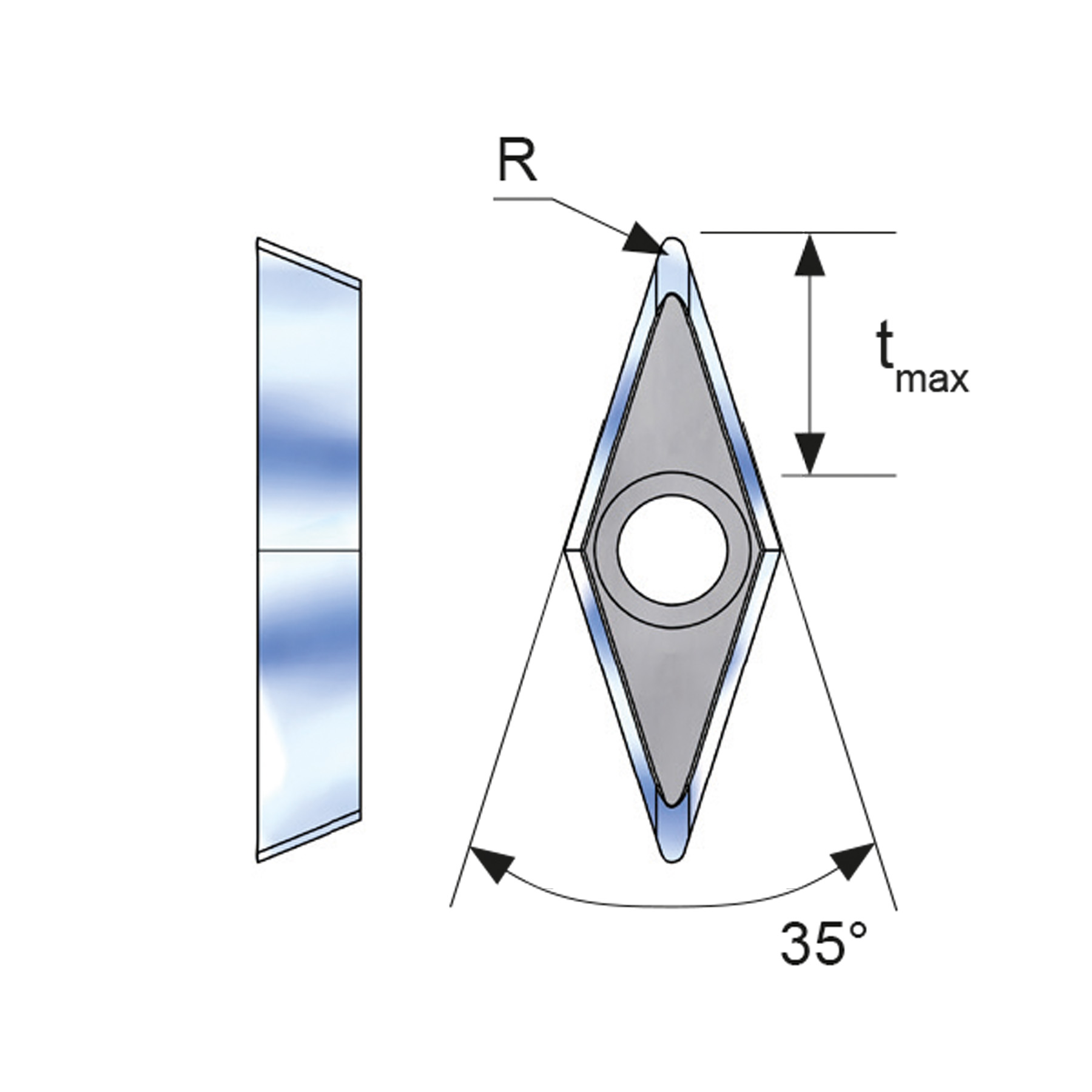

Höchst positive Wendeschneidplatten zum Kopierdrehen - optimal zum Kugelformdrehen - mit Grundform 35°

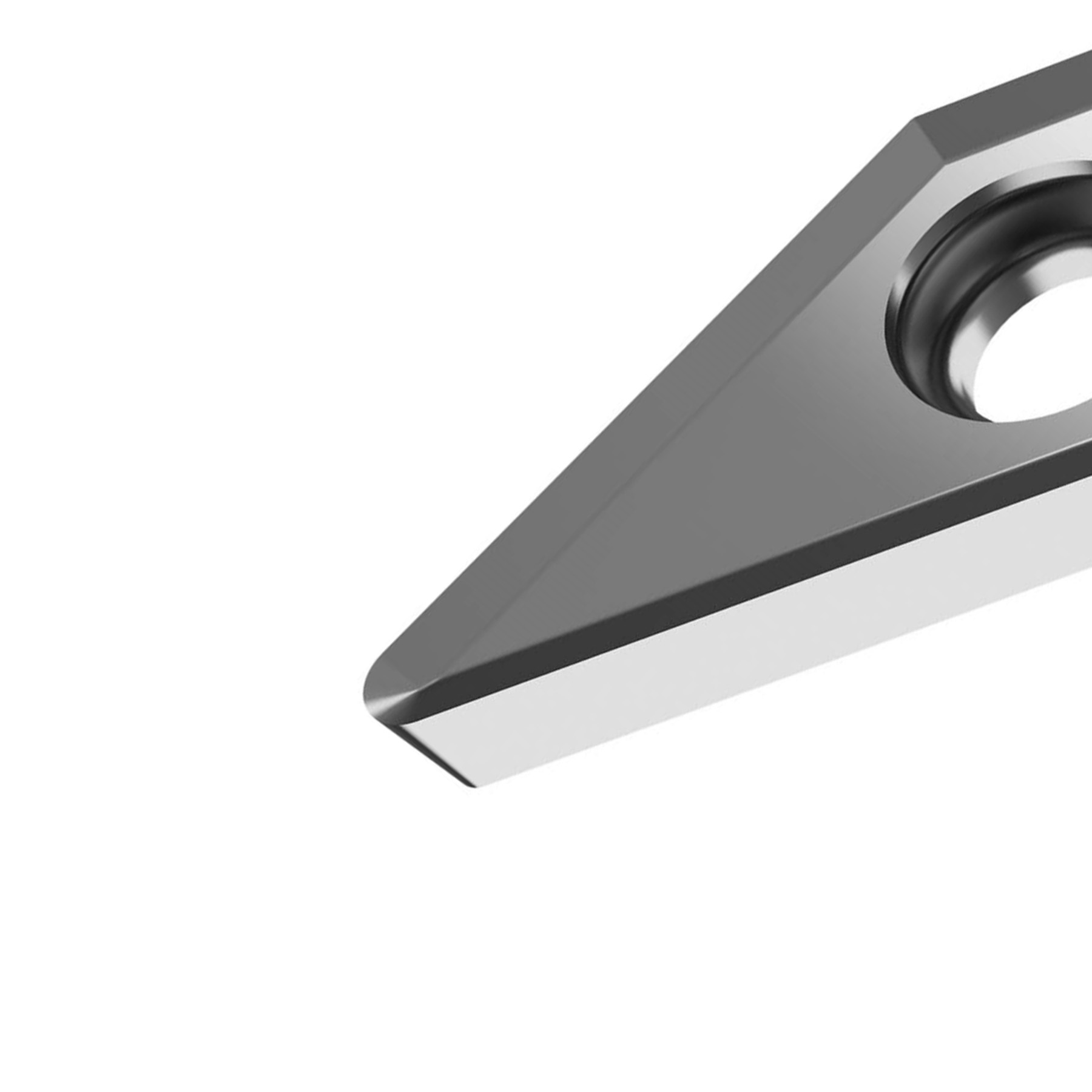

KP-VCGT für SDAC-KP-90
Die KP-VCGT Wechselschneidplatten für SDAC-KP-90 wurden speziell zum Einstechen, Langdrehen und Kopierdrehen von Kunststoffen entwickelt. Ihre hoch-positive und umfanggeschliffene Geometrie mit poliertem Spanwinkel garantiert einen sehr aggressiven und dennoch weichen Schnitt. Durch ihre schlanke Geometrie sind diese Wechselschneidplatten optimal geeignet um feinste Konturen auch hinter Bund zu realisieren.
Die KP-VCGT Wechselschneidplatten für SDAC-KP-90 sind erhältlich in den Größen VCGT-0702.. und VCGT-1303.. mit R0,2 sowie R0,4. Eine Stechtiefe bis zu 5,5 mm ist realisierbar. Der passende Werkzeughalter SDAC-KP-90.. gewährleistet eine Drehbearbeitung mit einem Winkel von 90° zur Drehachse. Der Werkzeughalter SDAC-KP-90 ist in den üblichen Halterquerschnitten verfügbar.
KP-VCGT-07 für SDAC-KP-90 KP-VCGT-13 für SDAC-KP-90
Für die spanabhebende Kunststoffbearbeitung mit dem System KP-VCGT stehen folgende Wendeschneidplatten-Typen zur Verfügung:

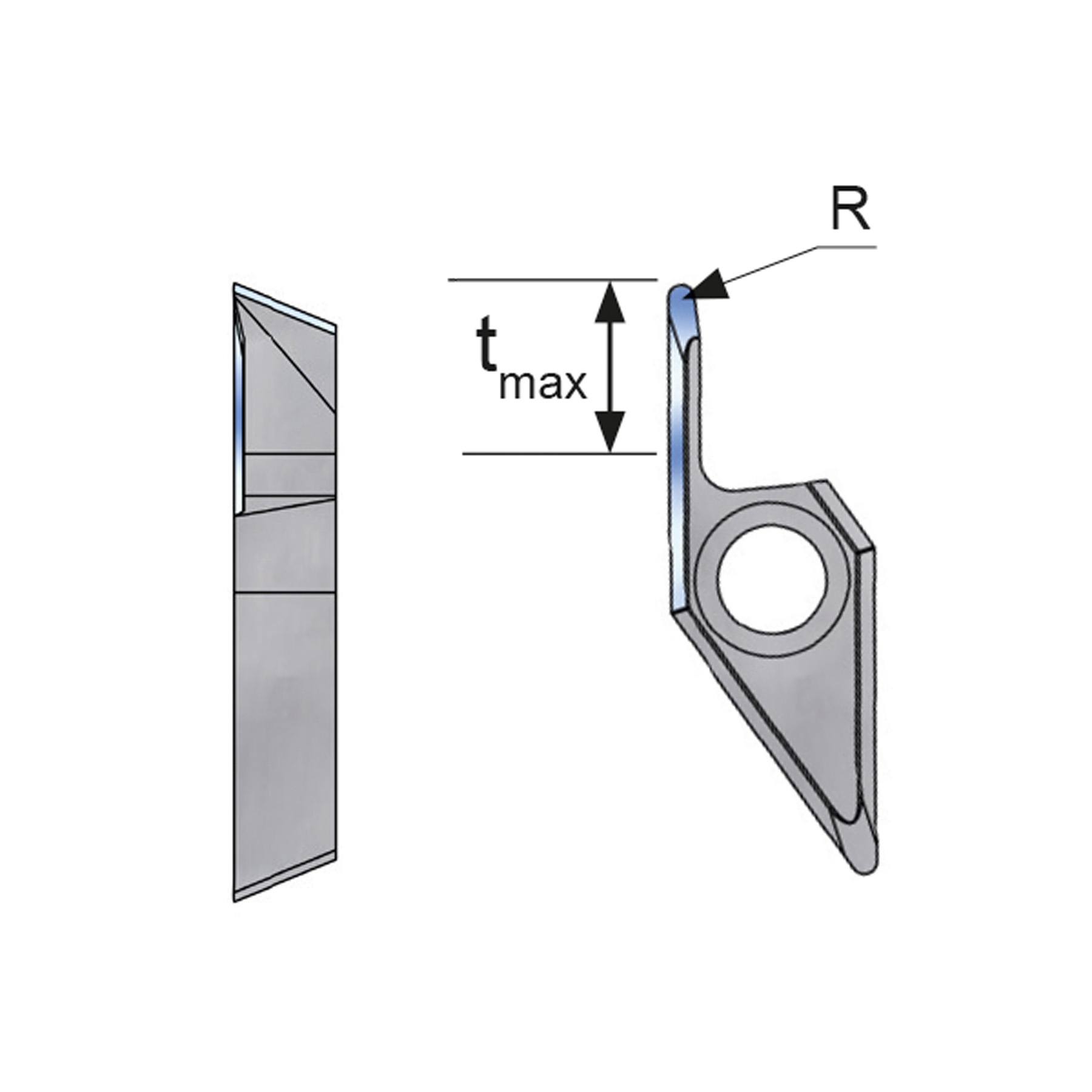

KP-VCGT-07 + KP-VCGT-13
KP-VCGT-07 l tmax 2,8mm SDAC-KP-90-07 Halter
KP-VCGT-13 l tmax 5,5mm SDAC-KP-90-13 Halter

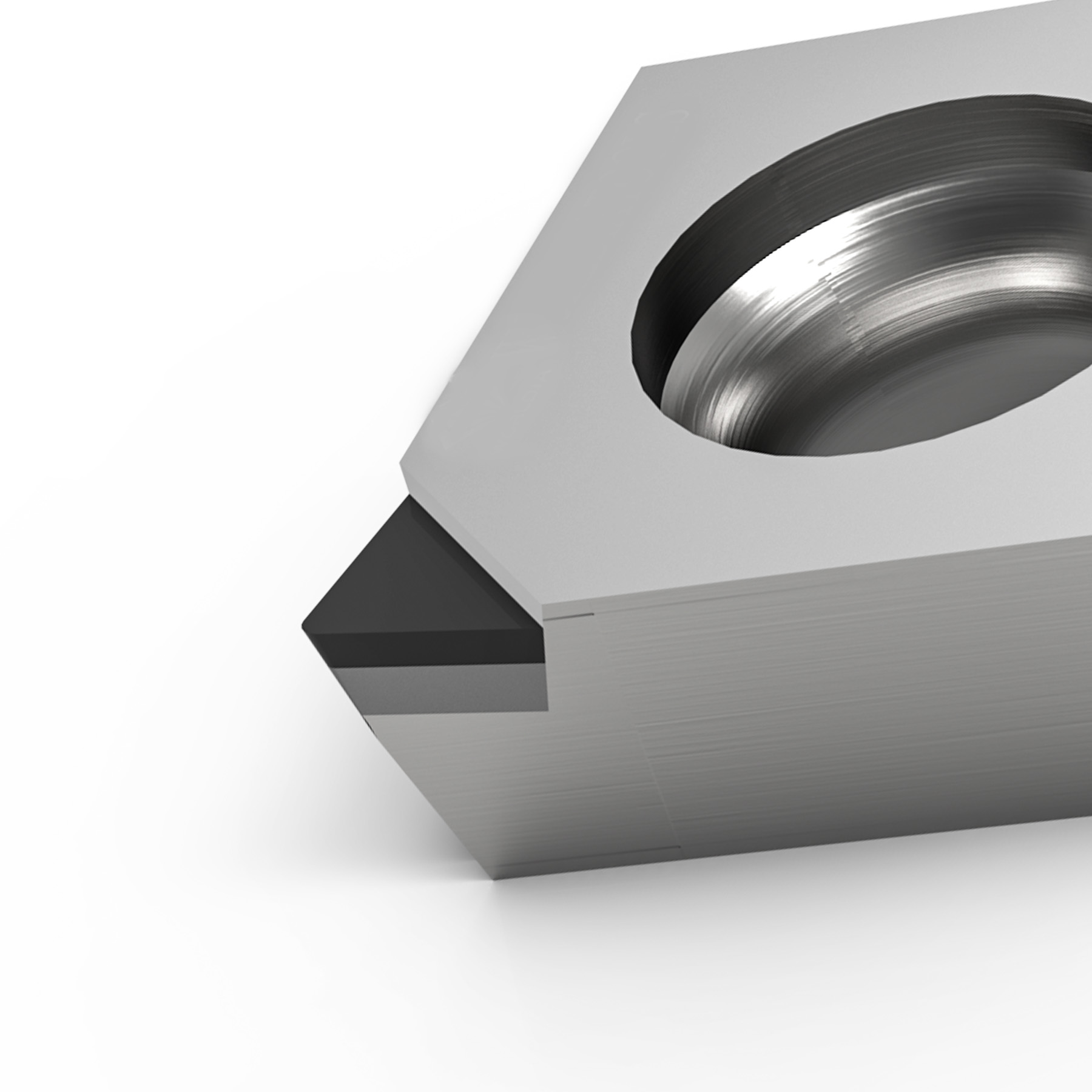

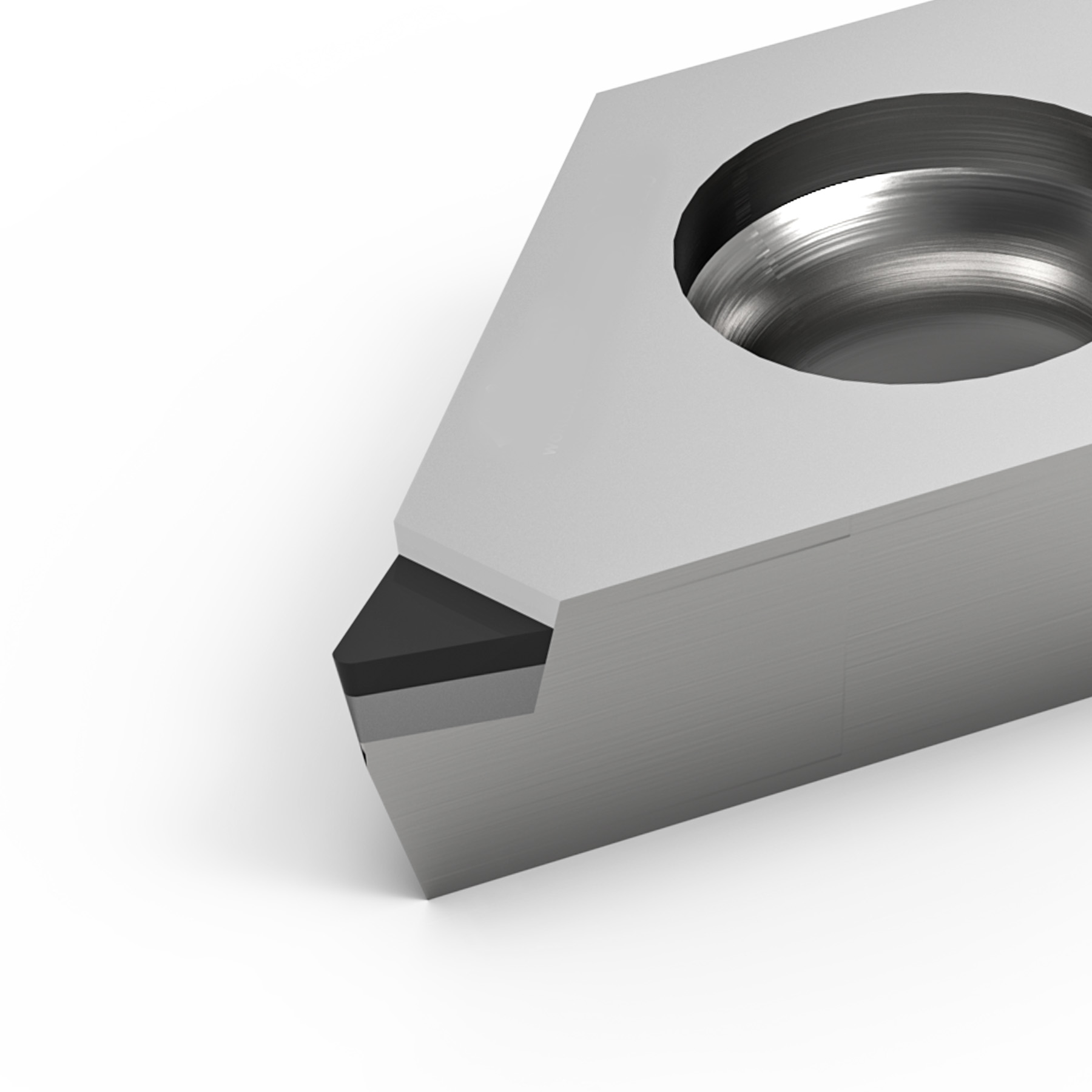

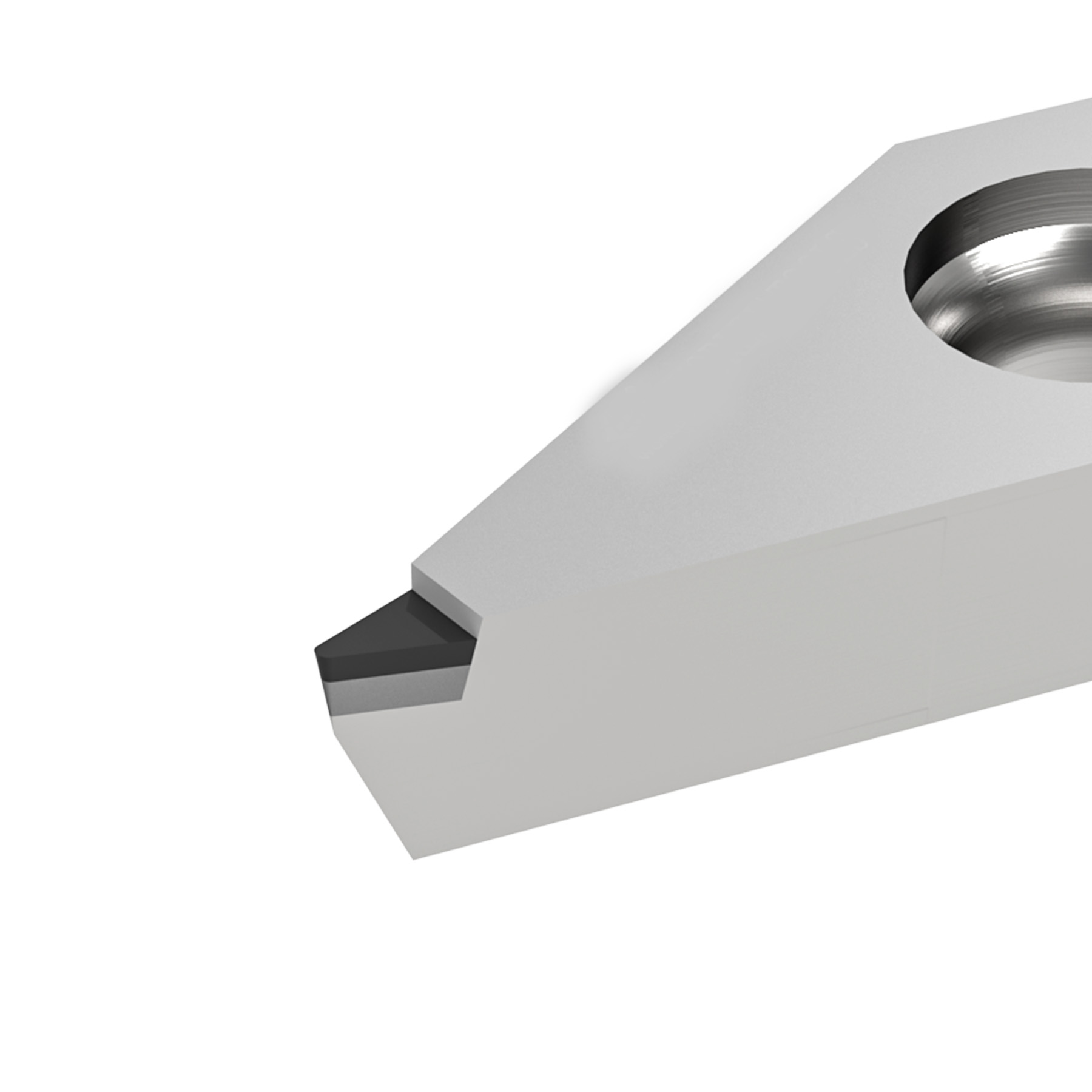

PKD bestückte ISO-Wechselschneidplatten - zum Kopierdrehen faserverstärkter Kunststoffe
Je nach Einsatzgebieten werden Kunststoffe mit Glas- oder Kohlefasern (GFK/CFK) versehen, um mechanische Eigenschaften zu verbessern. Zur Zerspanung dieser faserverstärkten Kunststoffe, auch Kunststoffe mit Füllstoffen genannt, empfehlen wir unsere Wechselplatten mit PKD-Bestückung.
Alle Kunststoff-Bearbeitungswerkzeuge im PDF-Katalog (Guide) zum Download
Kunststoff - Bearbeitungswerkzeuge - Katalog Deutsch
Herunterladen ⇓
Plastic Machining Tools - Catalog English
Herunterladen ⇓
Outils d‘usinage pour le plastique - Catalog French
Herunterladen ⇓

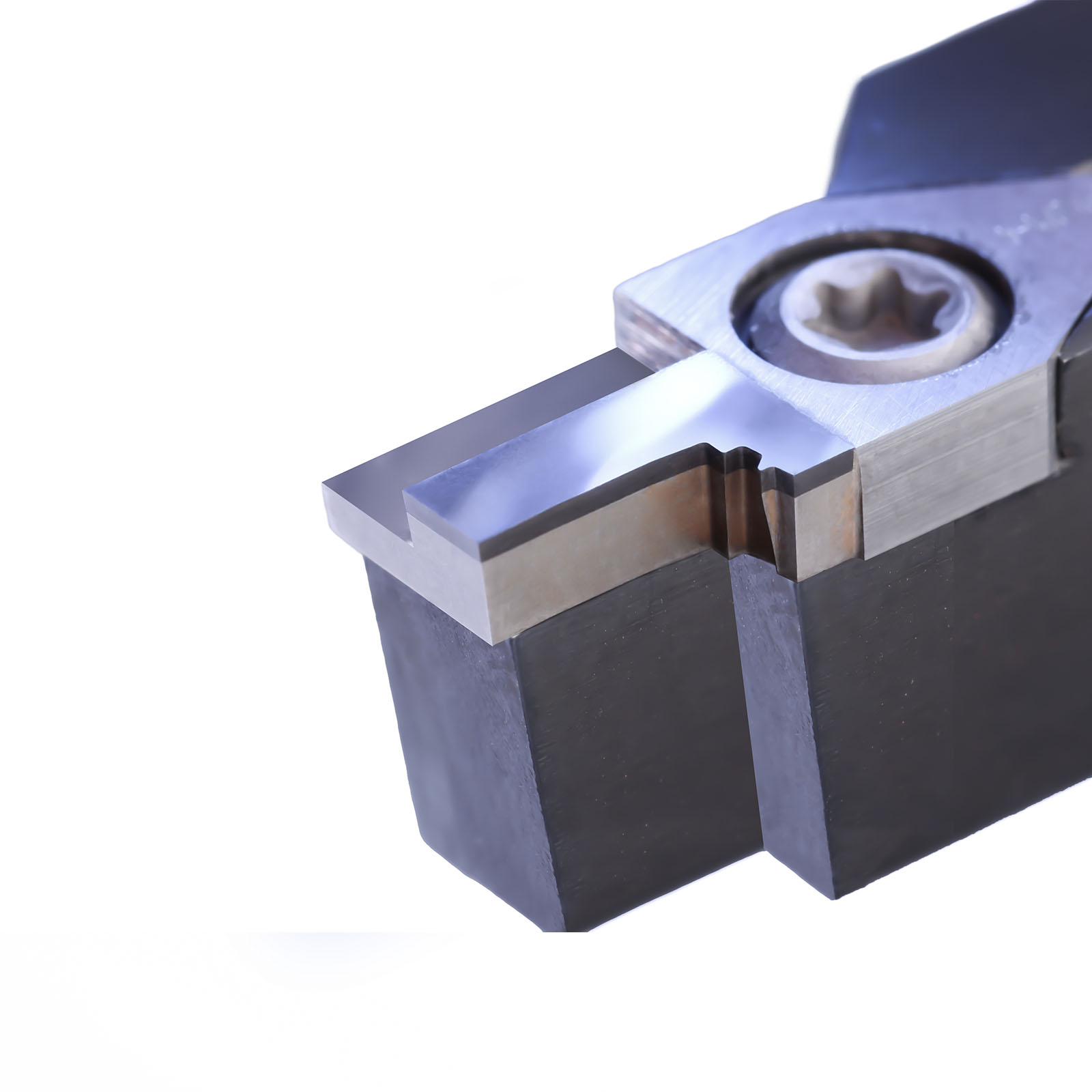

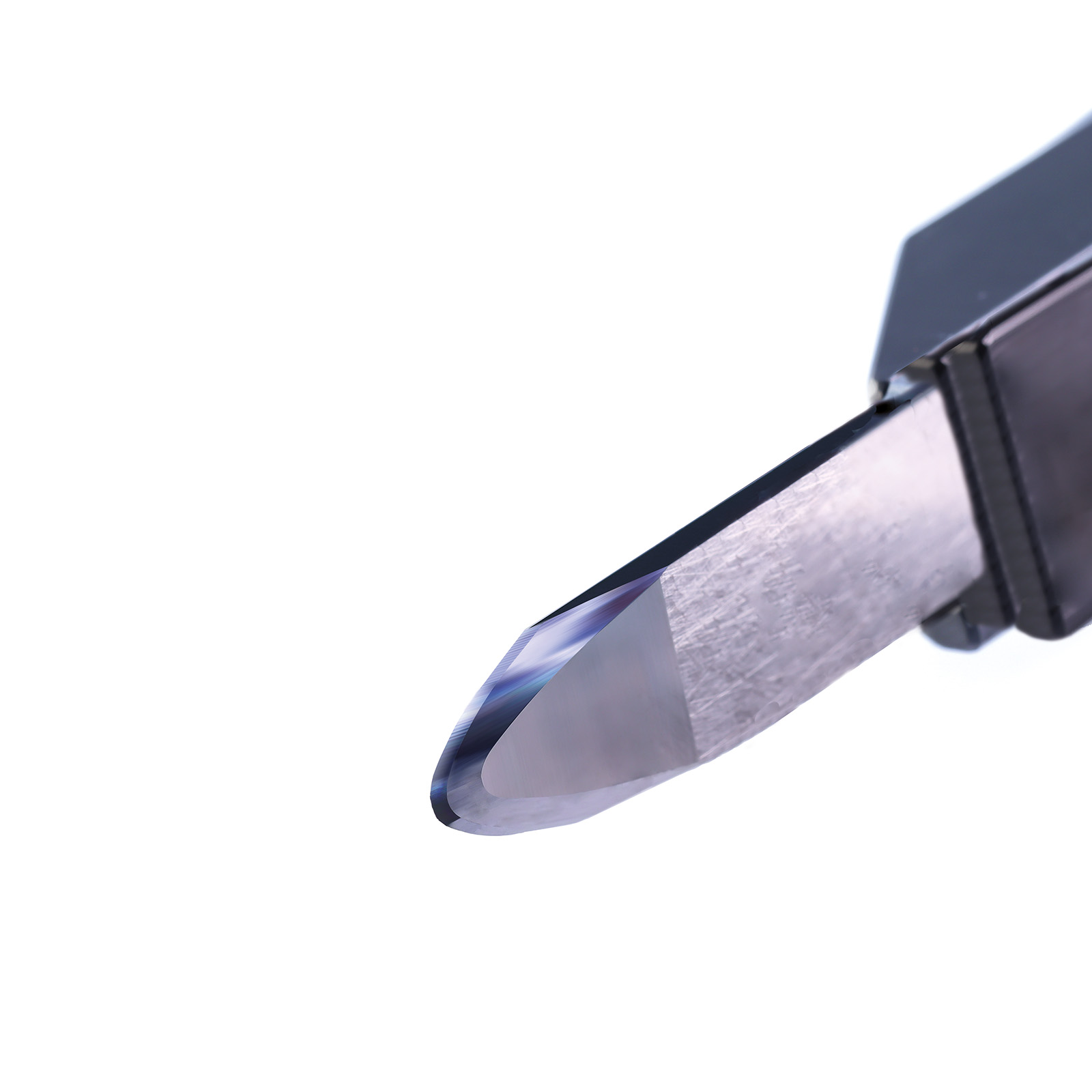

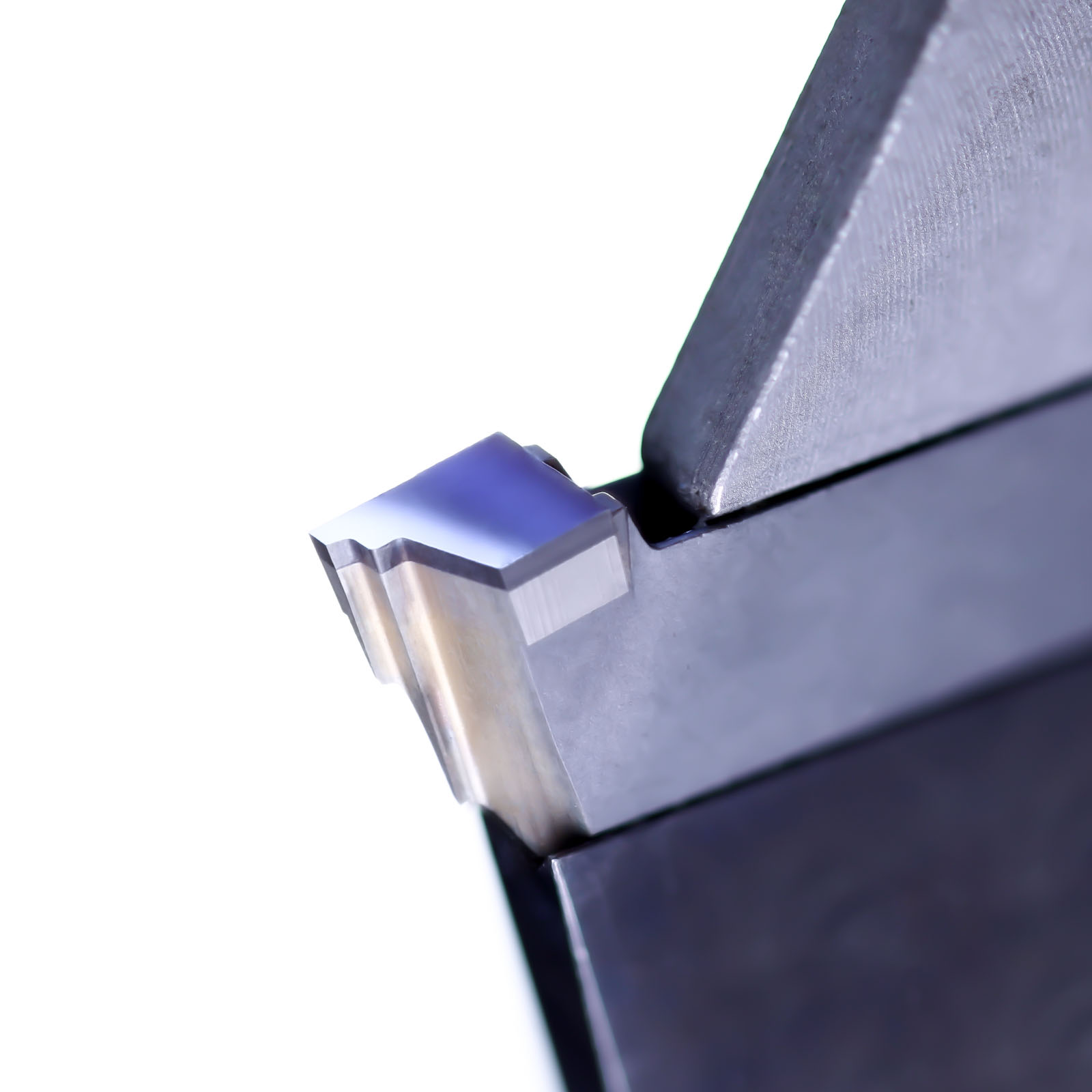

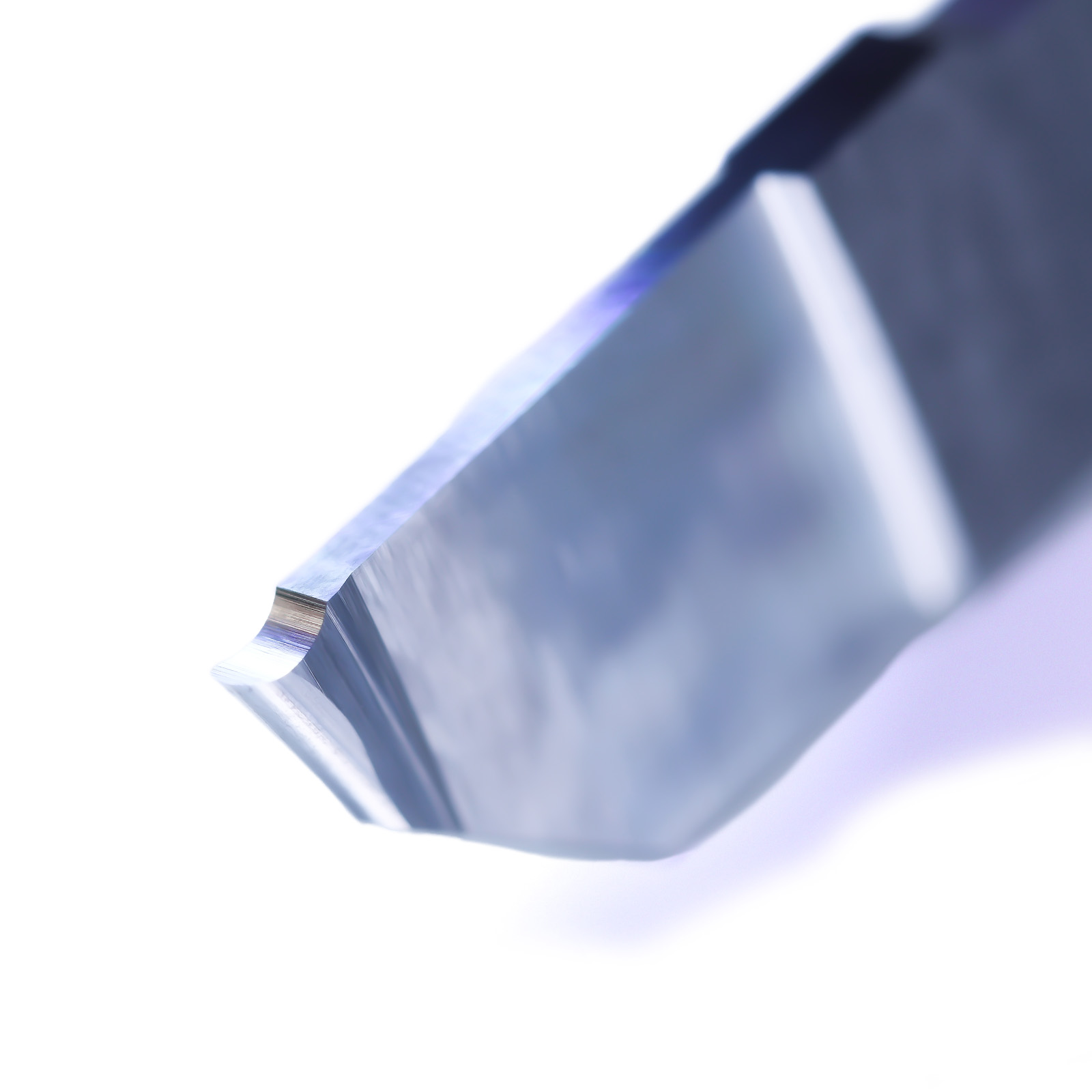

Sonderwerkzeuge für die Kunststoffbearbeitung
Neben unseren Standardwerkzeuge für die Kunststoffbearbeitung können wir eine Vielzahl an Sonderwerkzeugen gemäß Ihren individuellen Ansprüchen für Sie realisieren. Mit unseren Sonderwerkzeugen für die Kunststoffbearbeitung können Faltenbälge, Spezialdichtungen und viele weitere Kunststoffdrehteile präzise und effizient hergestellt werden. Wir beraten Sie gerne!
Kundenspezifisch nach Zeichnung
Profitieren Sie von unserer jahrzehntelangen Erfahrung in der Herstellung von Formbohrern- und fräsern und entwickeln Sie gemeinsam mit unseren Konstrukteuren basierend auf Ihren Gegebenheiten die idealen Werkzeuge für das effizienteste Fertigungsverfahren.
Senden Sie uns hier ganz einfach Ihre Zeichnung:
