Innenbearbeitung auf der Drehmaschine
– MFE-IK mit gezielter Innenkühlung
Präzise Drehwerkzeuge für anspruchsvolle Innenbearbeitung

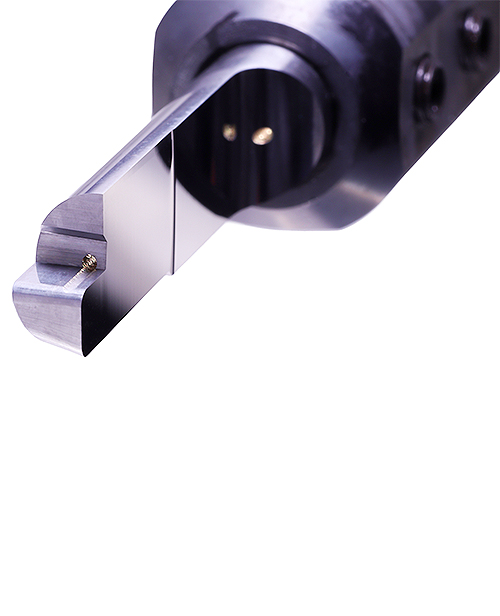

Das Dieterle Innenbearbeitungssystem MFE-IK wurde für die präzise Innenbearbeitung auf der Drehmaschine entwickelt. Mit einer gezielten Innenkühlung unterstützt das System die direkte Kühlmittelzufuhr über zwei integrierte Kühlkanäle im Vollhartmetall-Wechseleinsatz. Das Kühlmittel wird dadurch direkt zum Werkstück geführt.
Das MFE-IK verbindet eine durchdachte Werkzeugkonstruktion mit schnellen und präzisen Werkzeugwechseln. Als leistungsfähiges Innenbearbeitungssystem bietet es eine effiziente Lösung für Sonderwerkzeuge, die auf die jeweiligen Anforderungen der Bearbeitungsaufgabe abgestimmt sind.
Innenbearbeitungssystem MFE-IK mit integrierter Innenkühlung

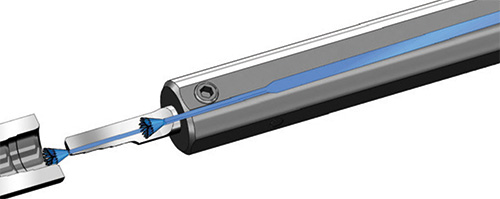

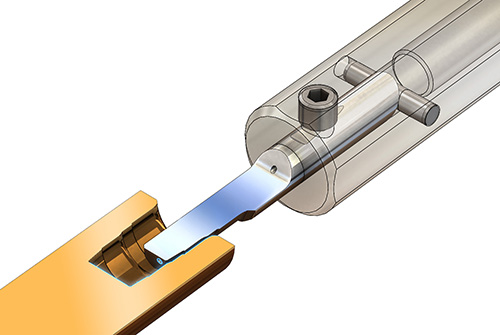

Eine gezielte Kühlmittelzufuhr ist ein wesentliches Merkmal des MFE-IK. Der Adapter leitet das Kühlmittel durch zwei interne Kühlkanäle des Vollhartmetall-Wechseleinsatzes direkt zum Werkstück.
Das System ist für Anwendungen konzipiert, bei denen eine präzise und anwendungsgerechte Innenbearbeitung gefragt ist. Die Kombination aus Adapter, Wechseleinsatz und integrierter Innenkühlung ermöglicht eine funktionale Werkzeuglösung für unterschiedliche Bearbeitungsaufgaben.
Die technischen Merkmale des MFE-IK im Überblick:
- Vollhartmetall-Wechseleinsätze
- Zwei Kühlkanäle für gezielte Innenkühlung
- Profile nach Kundenvorgabe und Zeichnung
- Fertigung mit einer Toleranz von ± 0,01 mm

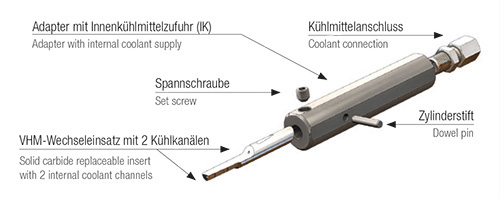

- Adapter mit integrierter Kühlmittelzufuhr
- Schneller und präziser Werkzeugwechsel
Produktübersicht MFE-IKVielseitige Drehwerkzeuge für die Innenbearbeitung
Das MFE-IK eignet sich als Basis für unterschiedliche Drehwerkzeuge zur Innenbearbeitung. Je nach Anwendung können die Werkzeuge auf die spezifischen Anforderungen und Konturen des Werkstücks ab einem Durchmesser von 6 mm abgestimmt werden. Insbesondere beim Innenformstechen sind anwendungsgerechte Werkzeuggeometrien gefragt. Mit dem MFE-IK lassen sich Profile nach Kundenzeichnung realisieren, sodass die Werkzeugausführung auf die jeweilige Bearbeitungsaufgabe abgestimmt werden kann.
Beispiele für Anwendungsbereichen:

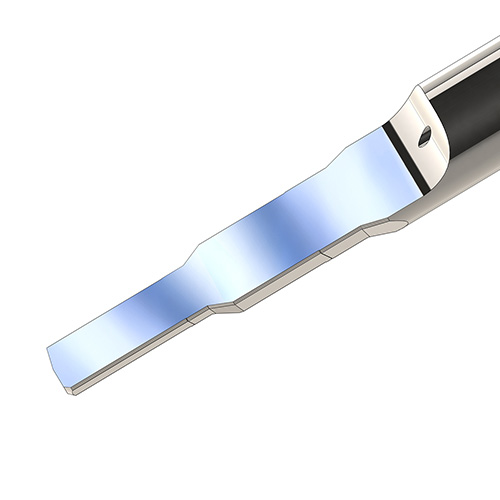

Kanonenbohrer

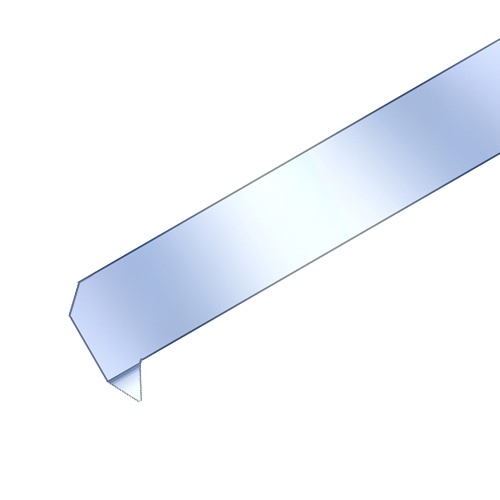

Gewindestrehler

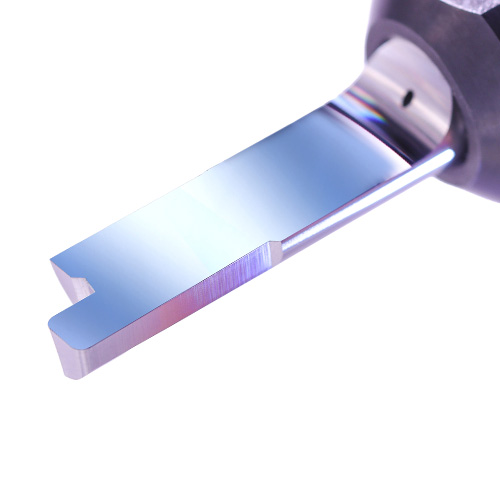

Axialstechwerkzeug

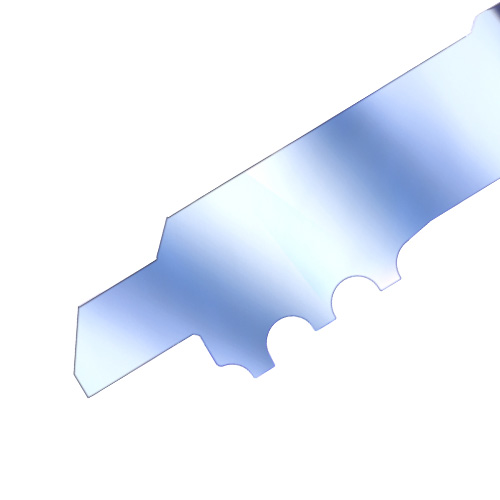

Formstecher innen
Dieterle MFE-IK – Ihre Lösung für die Innenbearbeitung auf der Drehmaschine
Sie suchen ein Innenbearbeitungssystem mit integrierter Innenkühlung oder benötigen spezielle Drehwerkzeuge für anspruchsvolle Innenkonturen? Das Dieterle MFE-IK bietet eine flexible Basis für kundenspezifische Werkzeuglösungen.
Sprechen Sie mit uns über Ihre Anwendung. Gemeinsam finden wir eine passende Lösung für Ihre Innenbearbeitung.

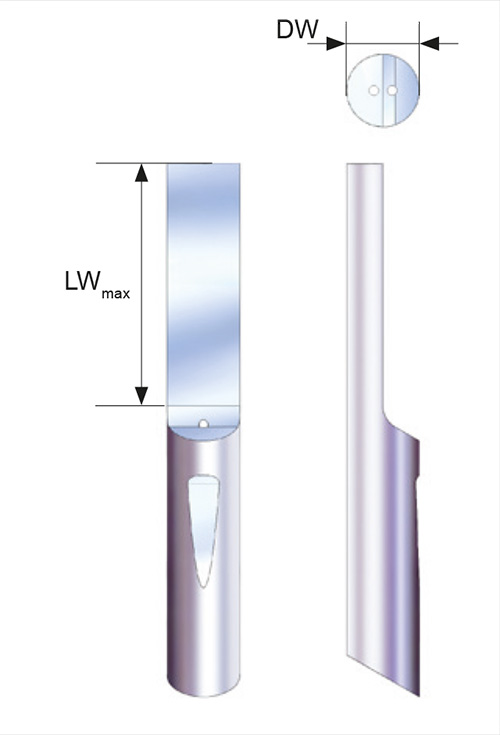

VHM-Wechseleinsatz
| Art. Nr. | Benennung | DW | LWmax | HM |
| 144396 | MFE-IK-06-20-HM | 6 | 20 | K40UF |
| 144395 | MFE-IK-08-25-HM | 8 | 25 | K40UF |
| 144392 | MFE-IK-10-30-HM | 10 | 30 | K40UF |

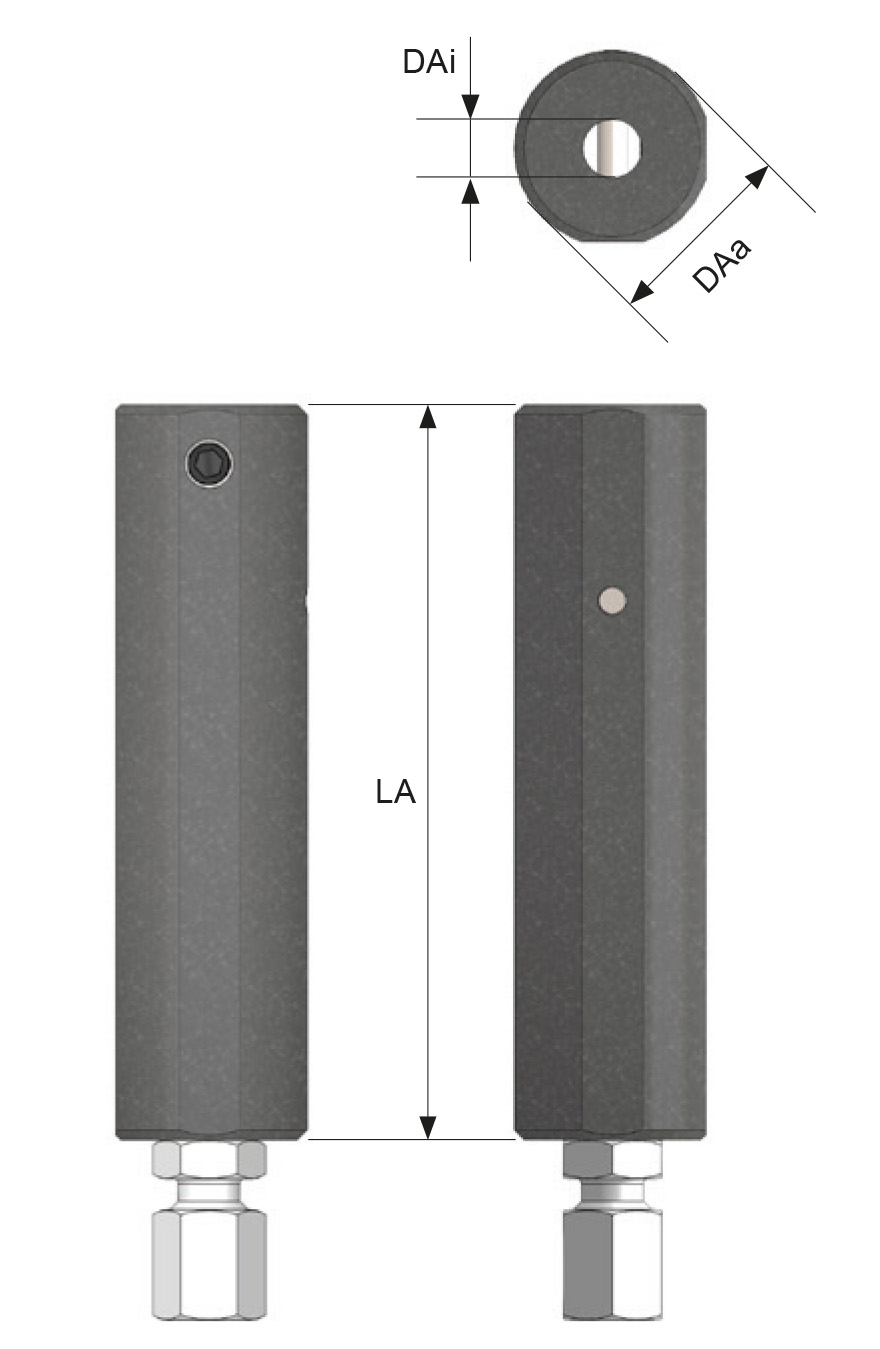

Adapter mit Innenkühlung
| Art. Nr. | Benennung | DAi | DAa | LA |
| 144390 | MFE-IK-06-20-A-16 | 6 | 16 | 75 |
| 144388 | MFE-IK-06-20-A-20 | 6 | 20 | 75 |
| 144386 | MFE-IK-08-25-A-16 | 8 | 16 | 75 |
| 144385 | MFE-IK-08-25-A-20 | 8 | 20 | 75 |
| 144383 | MFE-IK-10-30-A-16 | 10 | 16 | 75 |
| 144381 | MFE-IK-10-30-A-20 | 10 | 20 | 75 |
Individuelle Werkzeuglösungen nach Kundenzeichnung
Nicht jede Bearbeitungsaufgabe lässt sich effektiv mit einem Standardwerkzeug lösen. Deshalb bietet Dieterle anwendungsspezifische Sonderwerkzeuge für die Innenbearbeitung auf der Drehmaschine.
Das MFE-IK ermöglicht die Umsetzung individueller Profile nach Kundenvorgabe. Die Vollhartmetall-Wechseleinsätze und die darauf abgestimmten Adapter bilden die Grundlage für eine präzise Werkzeuglösung mit gezielter Innenkühlung.
Ob Innenformstechen, Gewindestrehlen oder andere Anwendungen der Innenbearbeitung: Dieterle unterstützt Sie bei der Auslegung einer passenden Werkzeuglösung für Ihre Anforderungen.
4 einfache Schritte bis zur Anfrage!
- Notieren Sie in der Zeichnung: Schaftabmessung/Aufnahme, Spindel- oder Abstechseite, das zu bearbeitende Material und die Stückzahl.
- Laden Sie die Zeichnung hoch (durch Auswählen oder durch Hineinziehen und im Feld Ablegen).
- Geben Sie Namen, Firma, sowie E-Mail und Ihre Telefonnummer für eventuelle Rückfragen an.
- Aktivieren Sie die Datenschutzbestimmungen und drücken Sie auf "Anfrage senden".
