Polygonfräser für optimales Mehrkantschlagen
Effiziente Schlüsselflächen auf Drehmaschinen
Das Polygondrehen mit hochwertigen Dieterle Polygonfräsern ist die ideale Lösung für die schnelle und präzise Herstellung von Schlüsselflächen auf Drehmaschinen. Mit unserer Technik des Mehrkantschlagens lassen sich sowohl gängige Standardschlüsselflächen wie 2-Kant, 4-Kant, 6-Kant oder 8-Kant als auch spezielle Formen wie 5-Kant oder Romben realisieren.
Unser Dieterle System PFV zum Mehrkantschlagen besteht aus speziell entwickelten Polygonfräsern mit einstellbaren Kassetten und langlebigen Wendeschneidplatten. Der Grundhalter, auch als Schlagmesser bekannt, ist für alle gängigen Maschinentypen erhältlich. Die eingesetzten Wendeschneidplatten sind uns speziell auf ihren Einsatzzweck zugeschliffen. Mit der jeweils passenden Beschichtung sorgen wir für eine lange Standzeit und optimale Schneidleistung.
Dank der einstellbaren Kassetten unseres Polygonfräsers können je nach Bestückung und Übersetzungsverhältnis verschiedene Polygone als Schlüsselflächen gefertigt werden. Im Vergleich zum herkömmlichen Fräsen bietet das Mehrkantschlagen mit unserem System eine erhebliche Zeitersparnis bei hoher Flexibilität.
Fazit: Das Mehrkantschlagen mit unseren Polygonfräsern ist eine schnelle, präzise und flexible Alternative zum traditionellen Fräsen, ideal für die effiziente Produktion von Schlüsselflächen auf Drehmaschinen.
PolygonfräserDieterle Systeme PFV, SM und SMP
Wir haben sowohl Polygonfräser mit einstellbaren Kassetten als Aufnahme für die Wendschneidplatten (System PFV), als auch Ausführungen ohne Kassetten (System SM) im Programm. Schlagmesser mit einstellbaren Kassetten bieten den Vorteil, dass einzelnen Schlüsselflächen abgeglichen werden können. Damit ist es möglich auch sehr enge Toleranzen innerhalb des Polygons problemlos umzusetzen.
Halter: SM-.. / PFV-.., WSP: SMP..

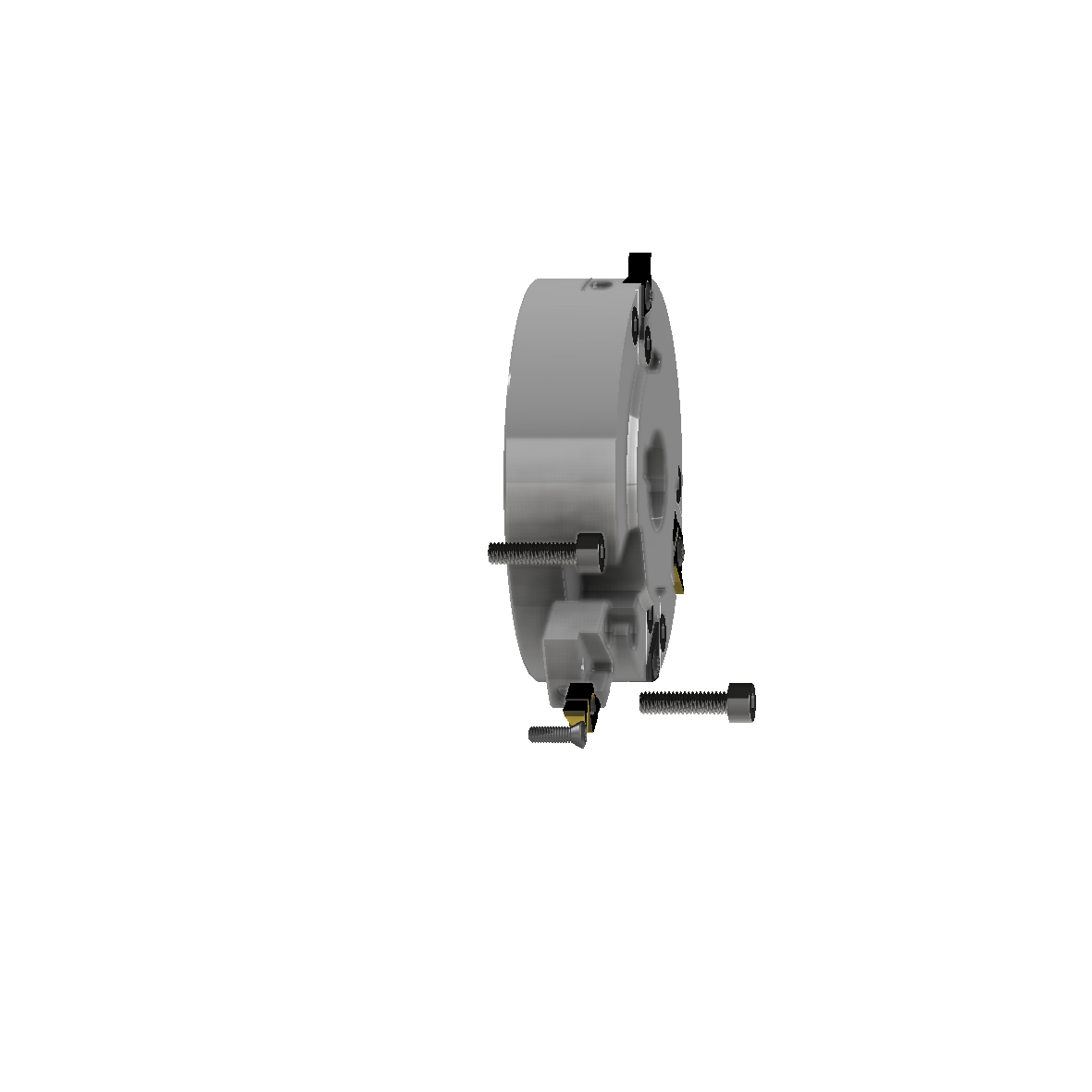

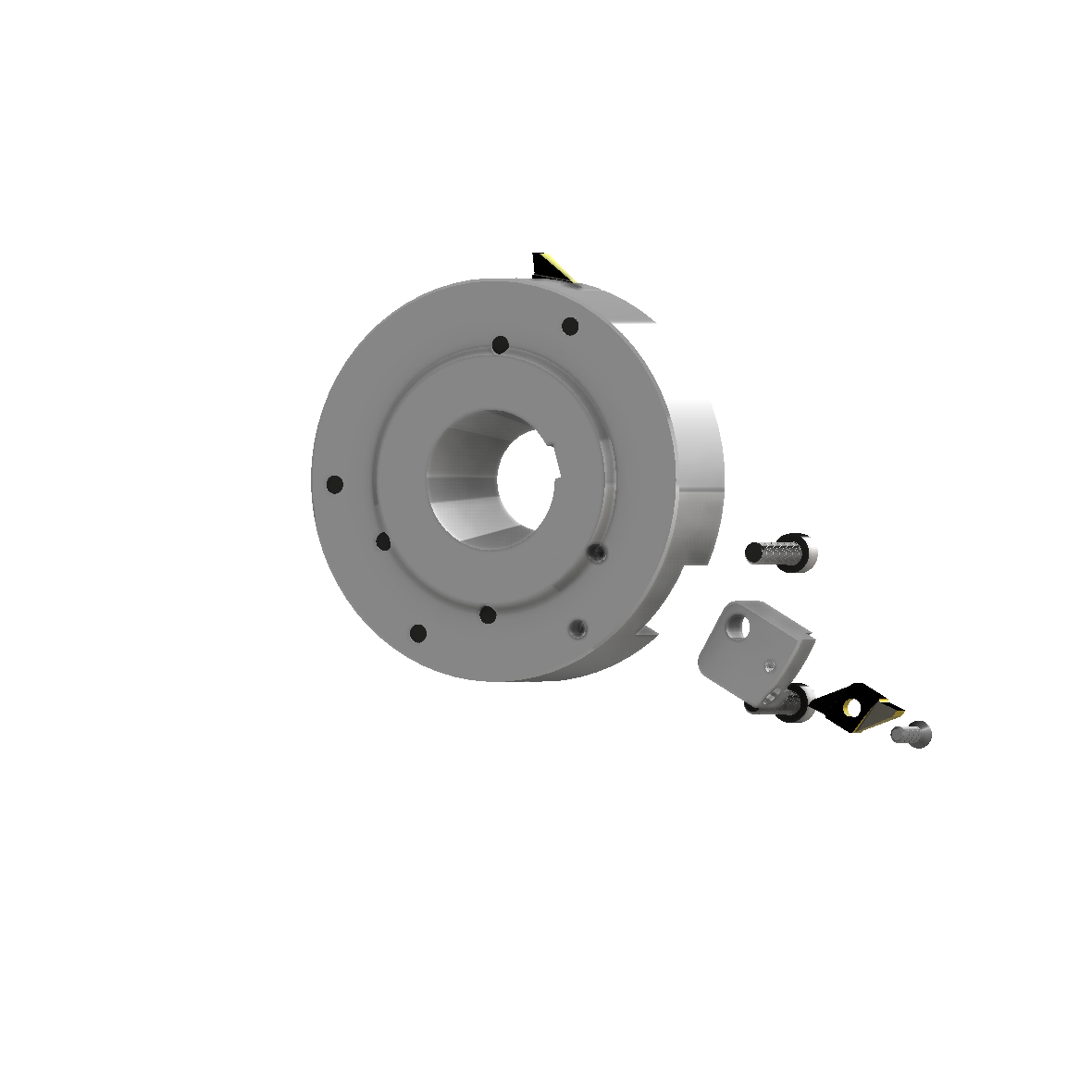

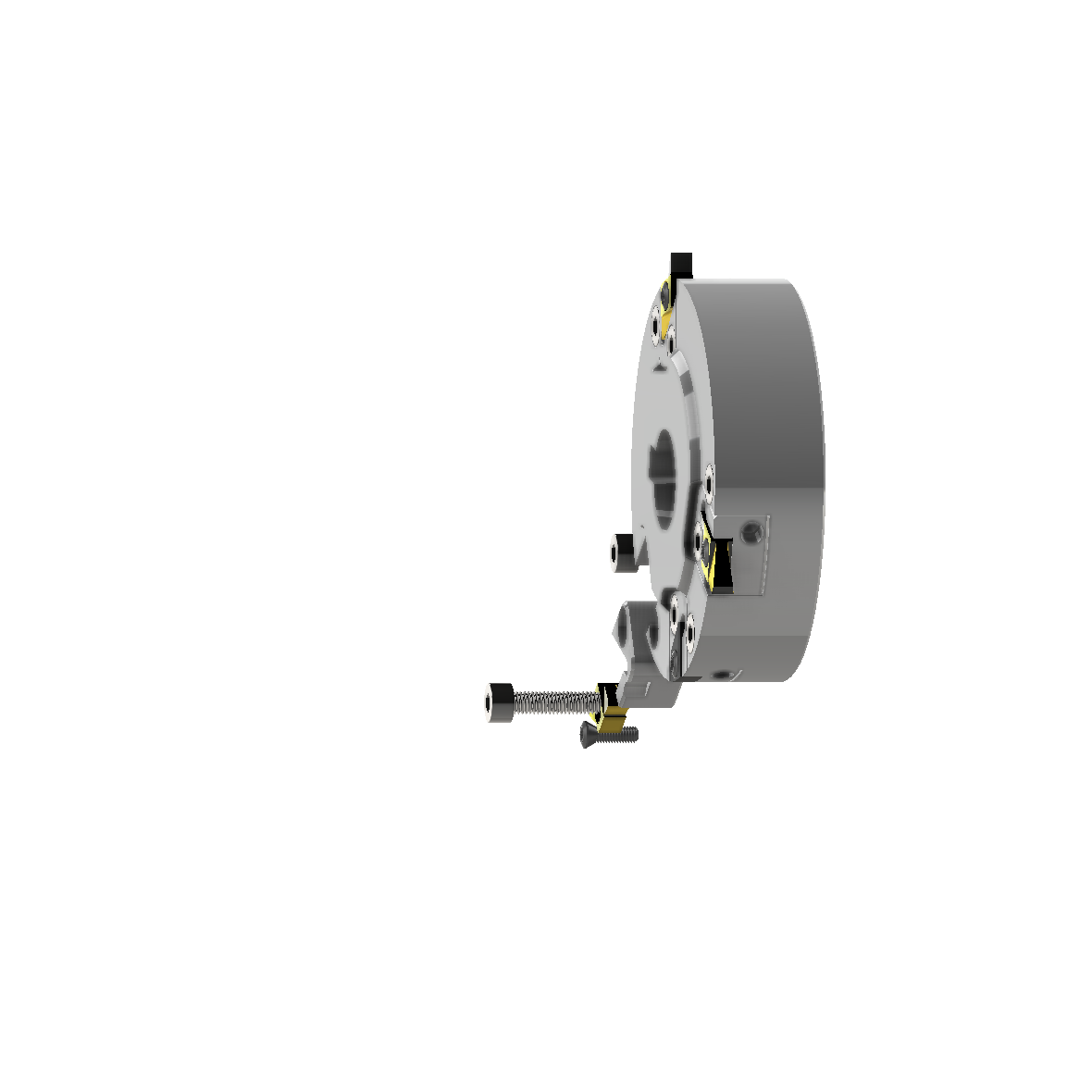

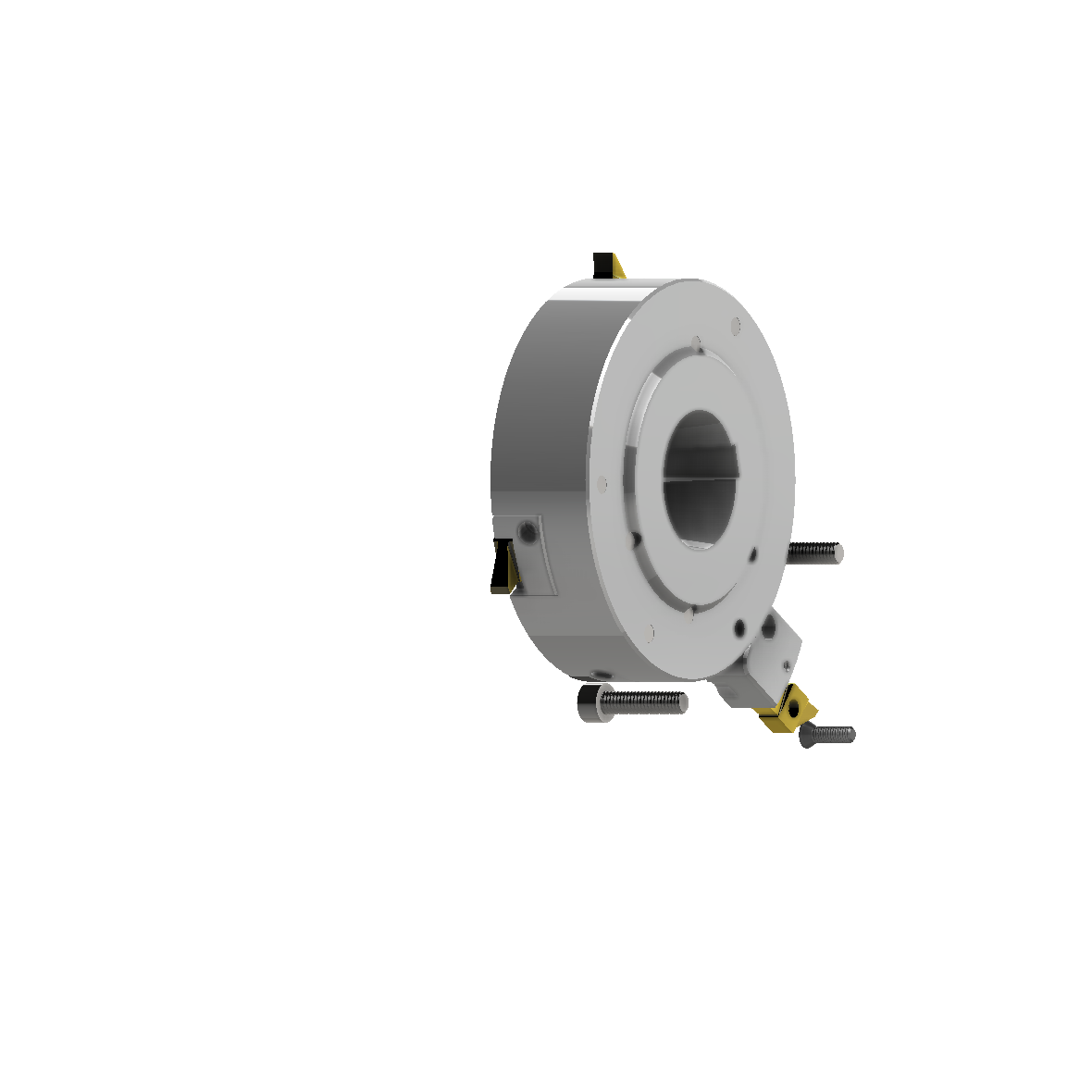

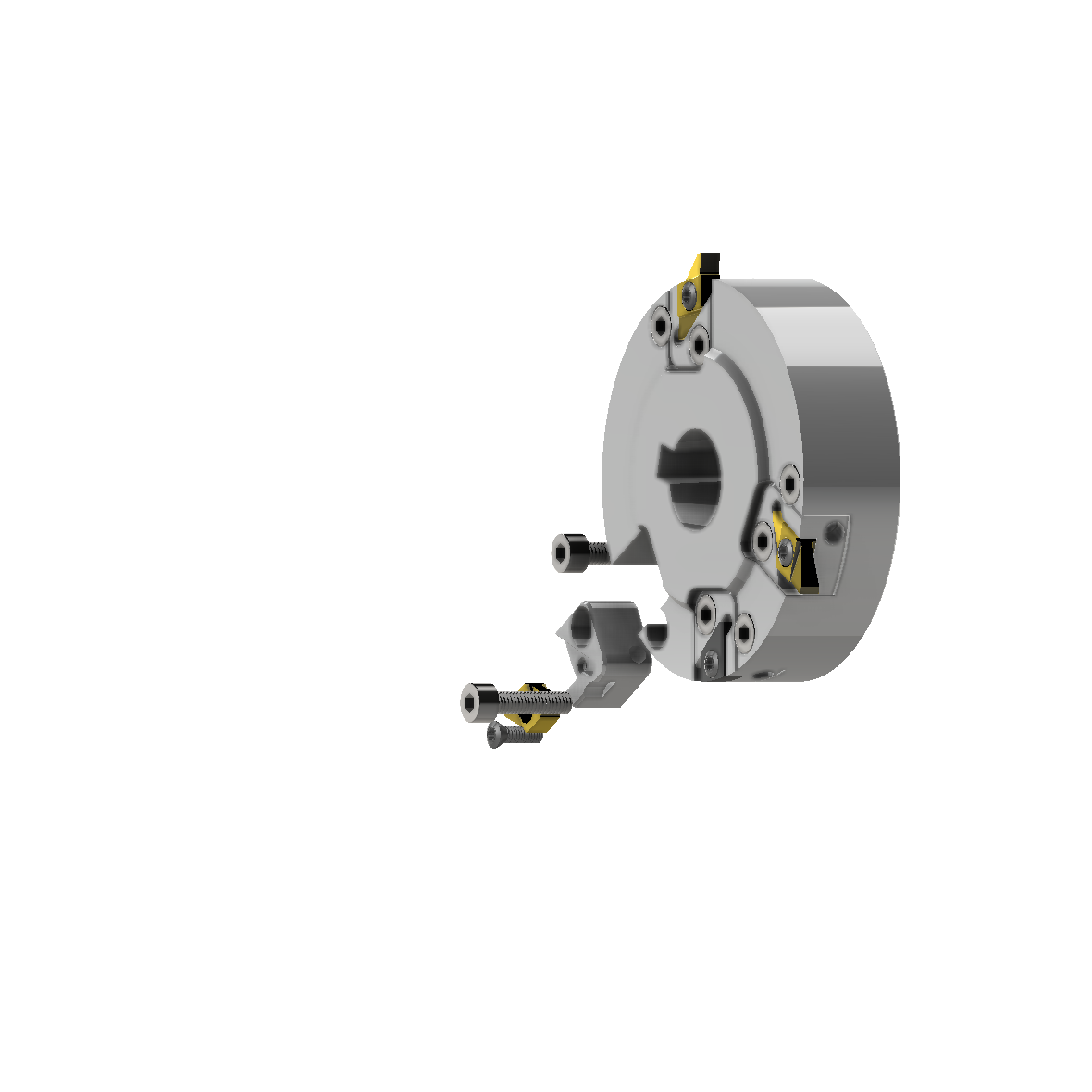

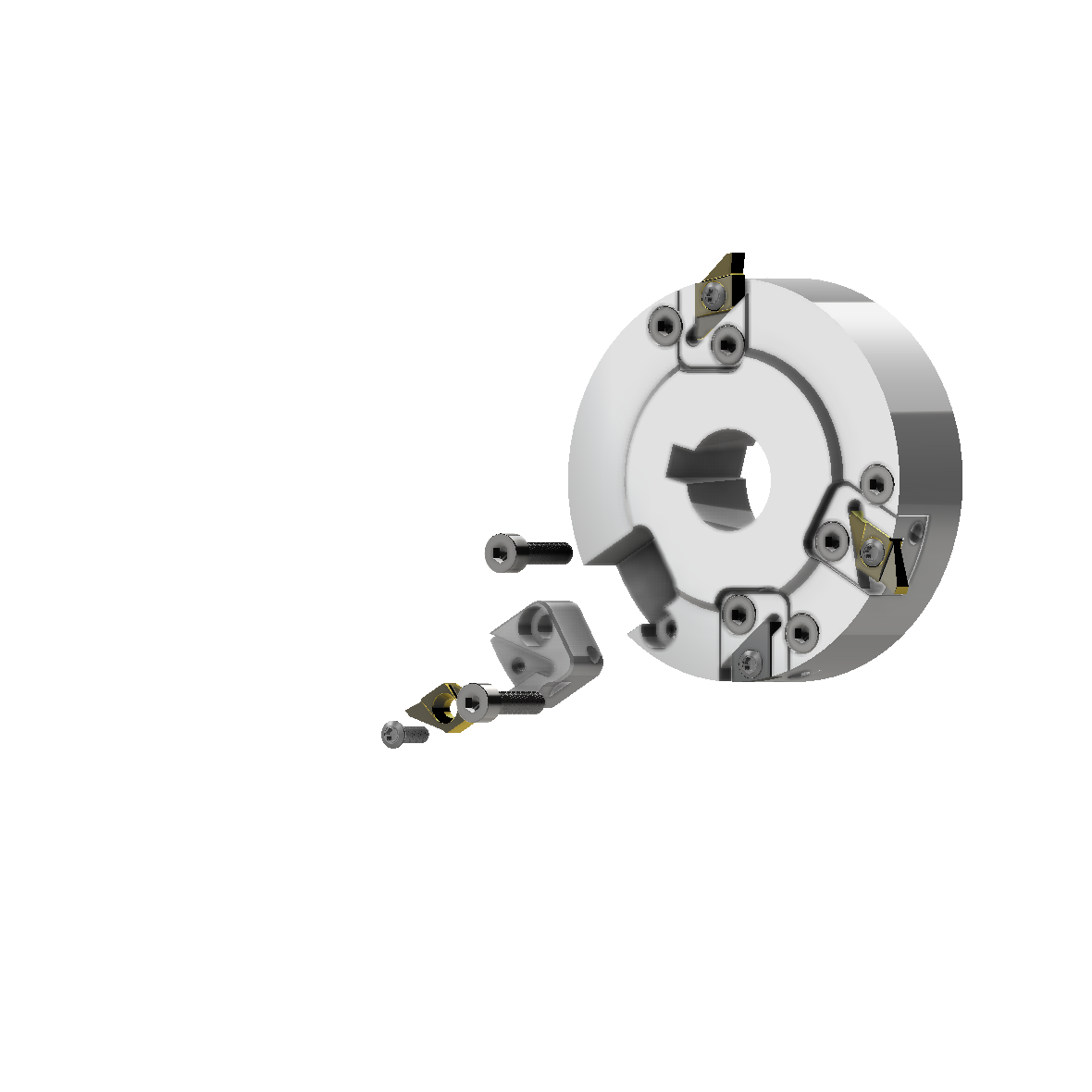

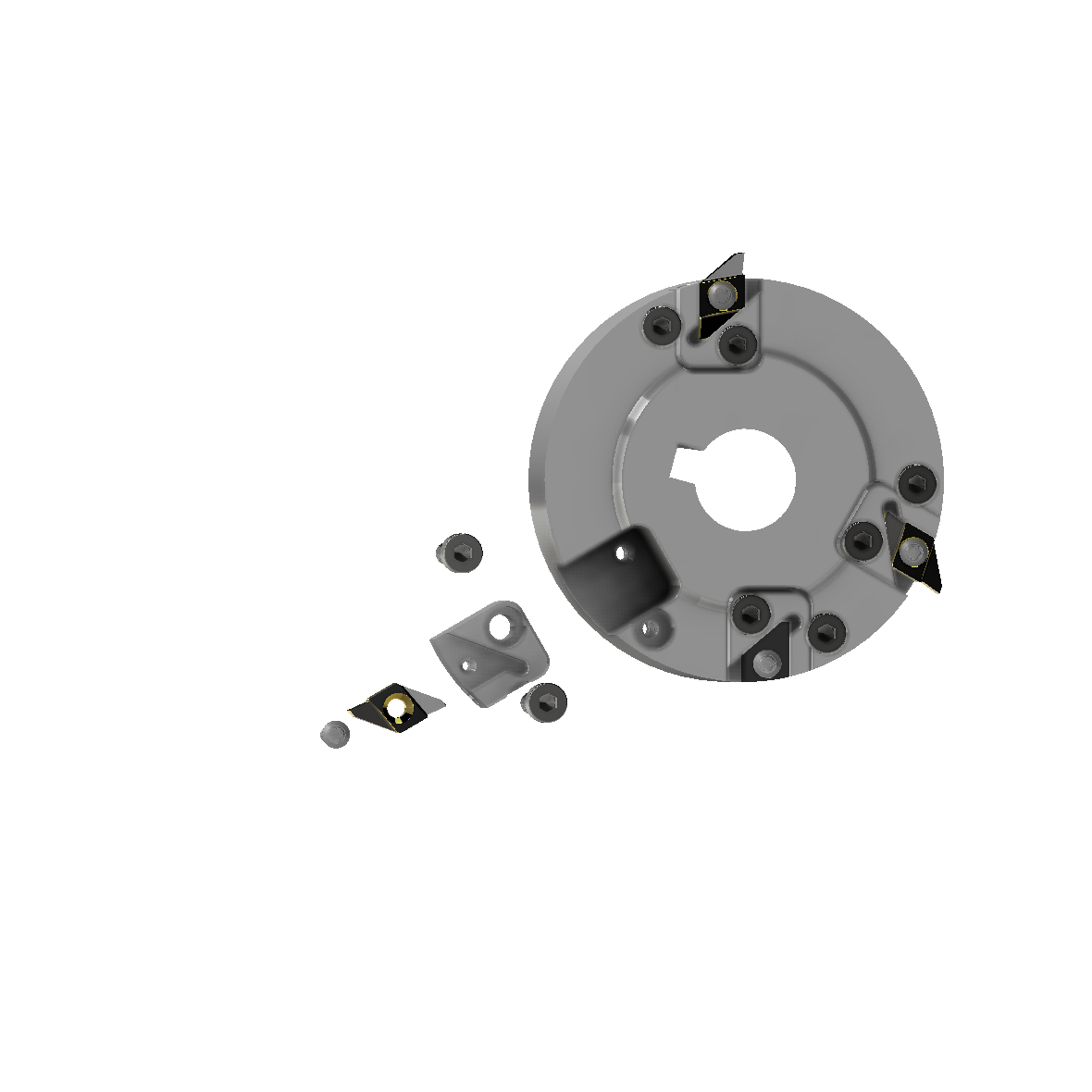

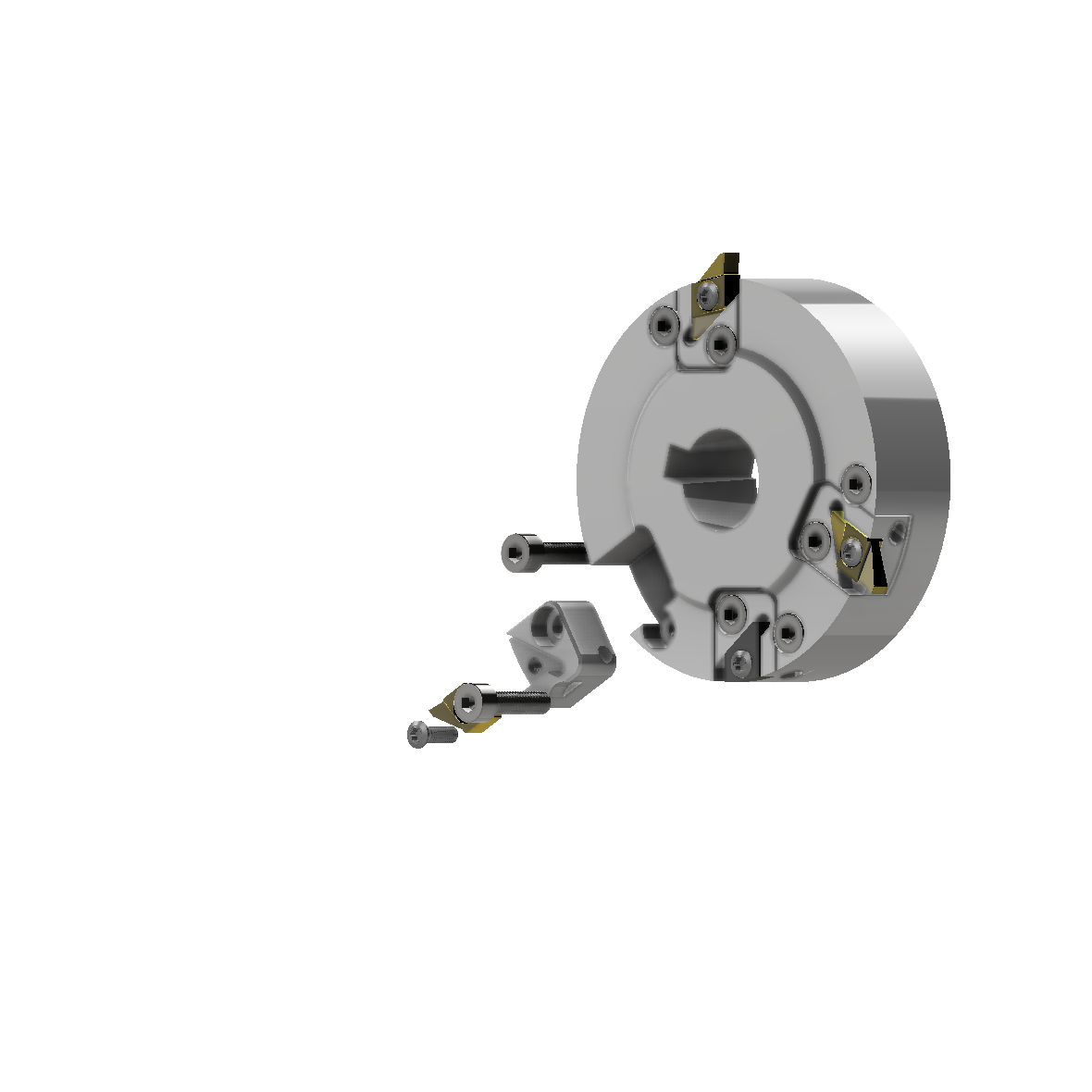

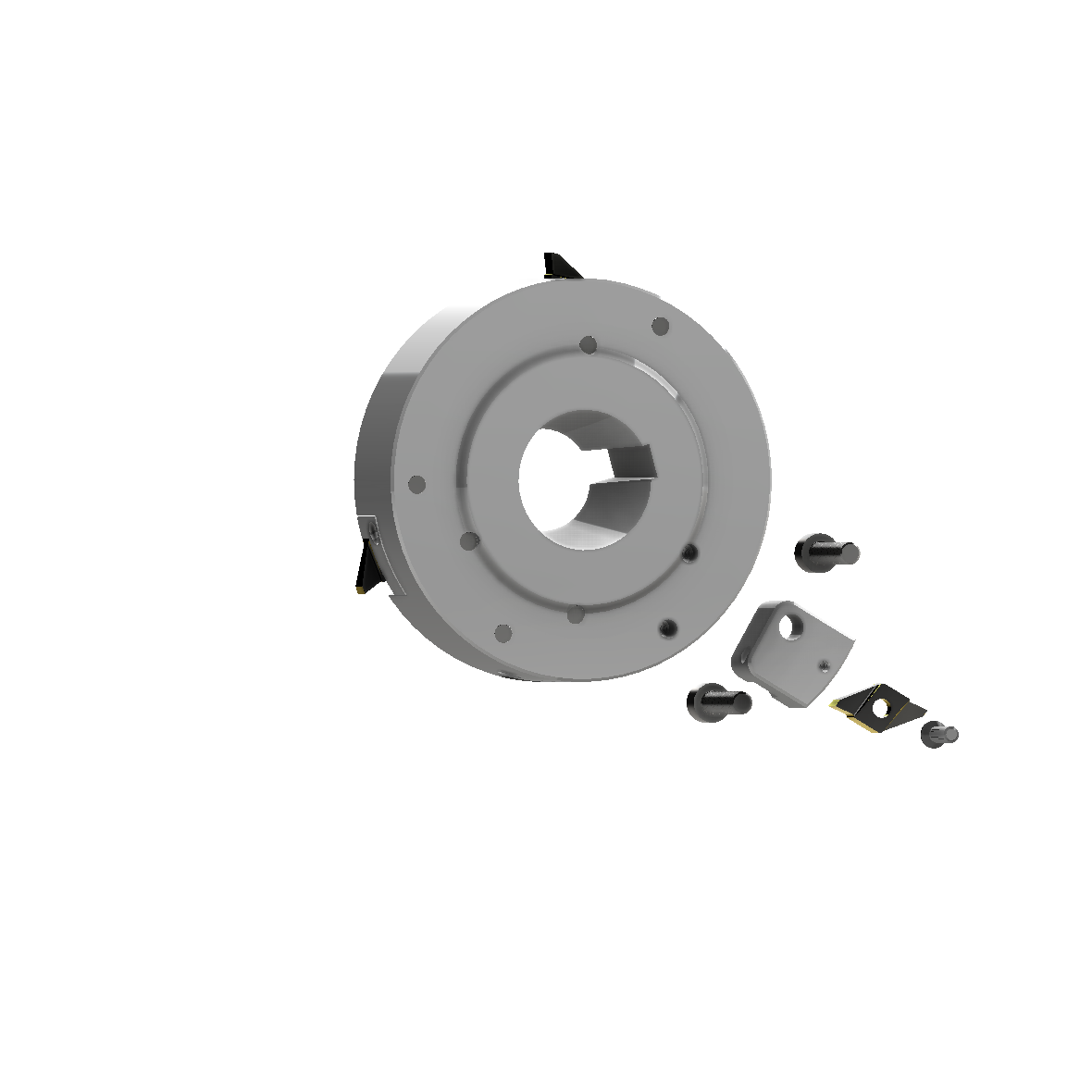

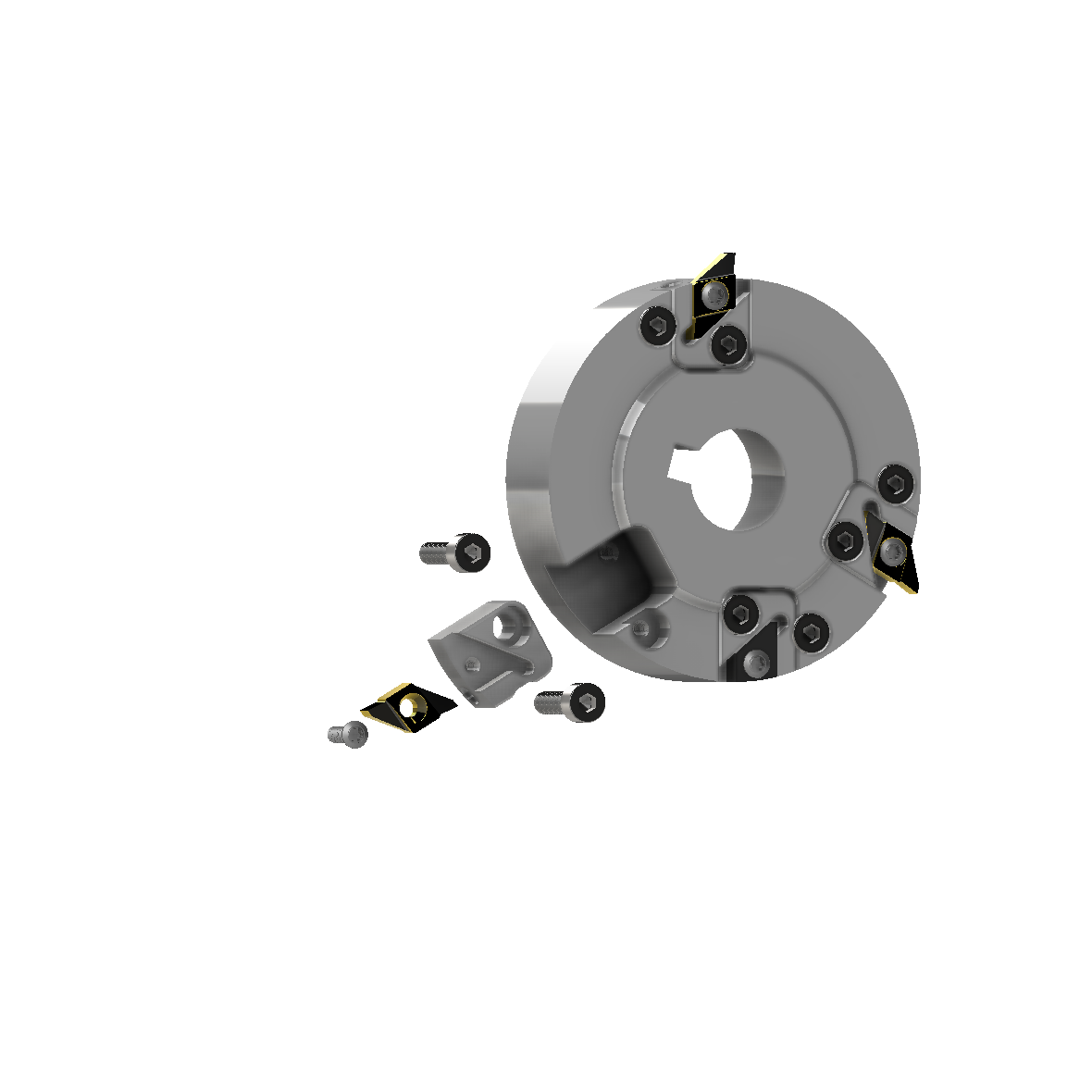

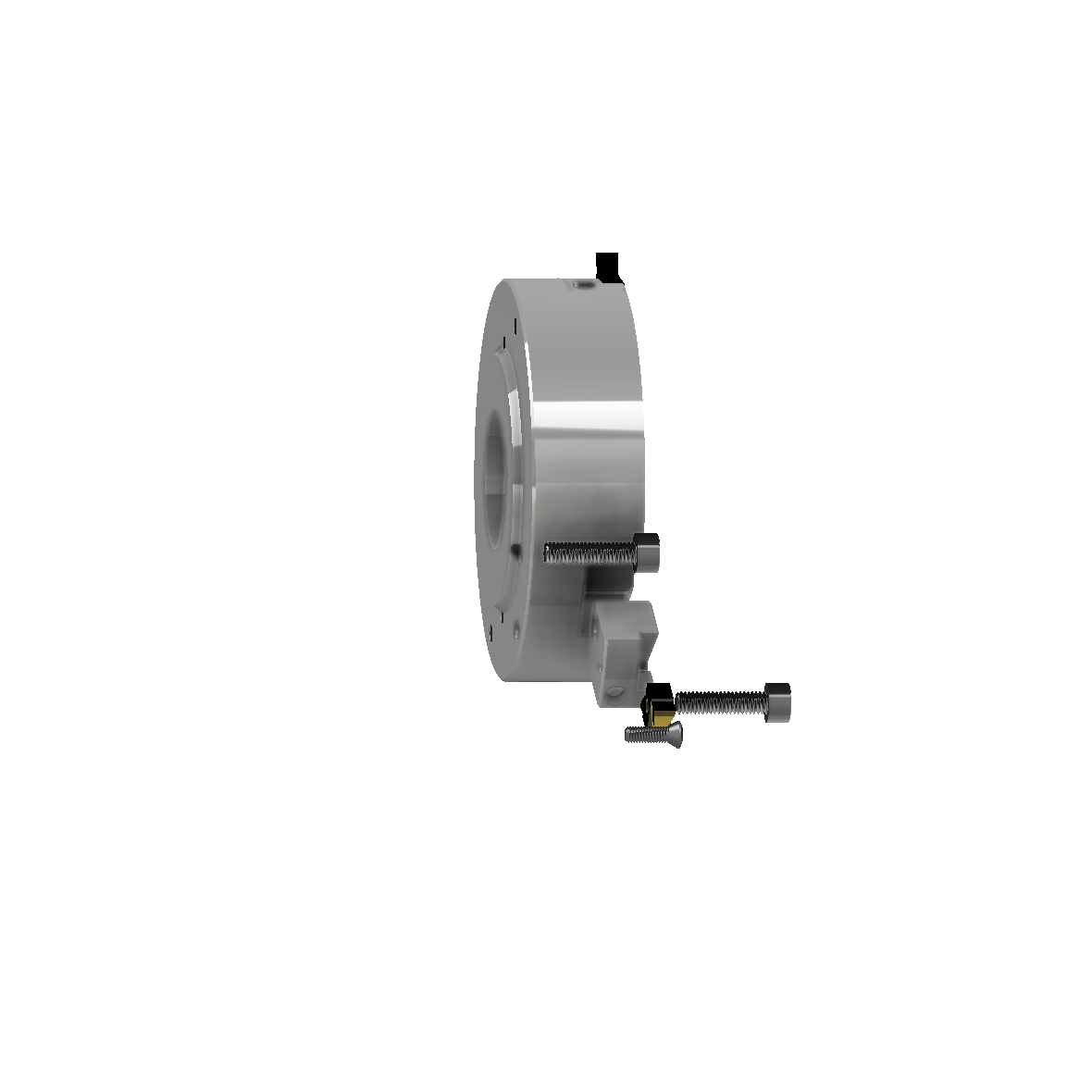

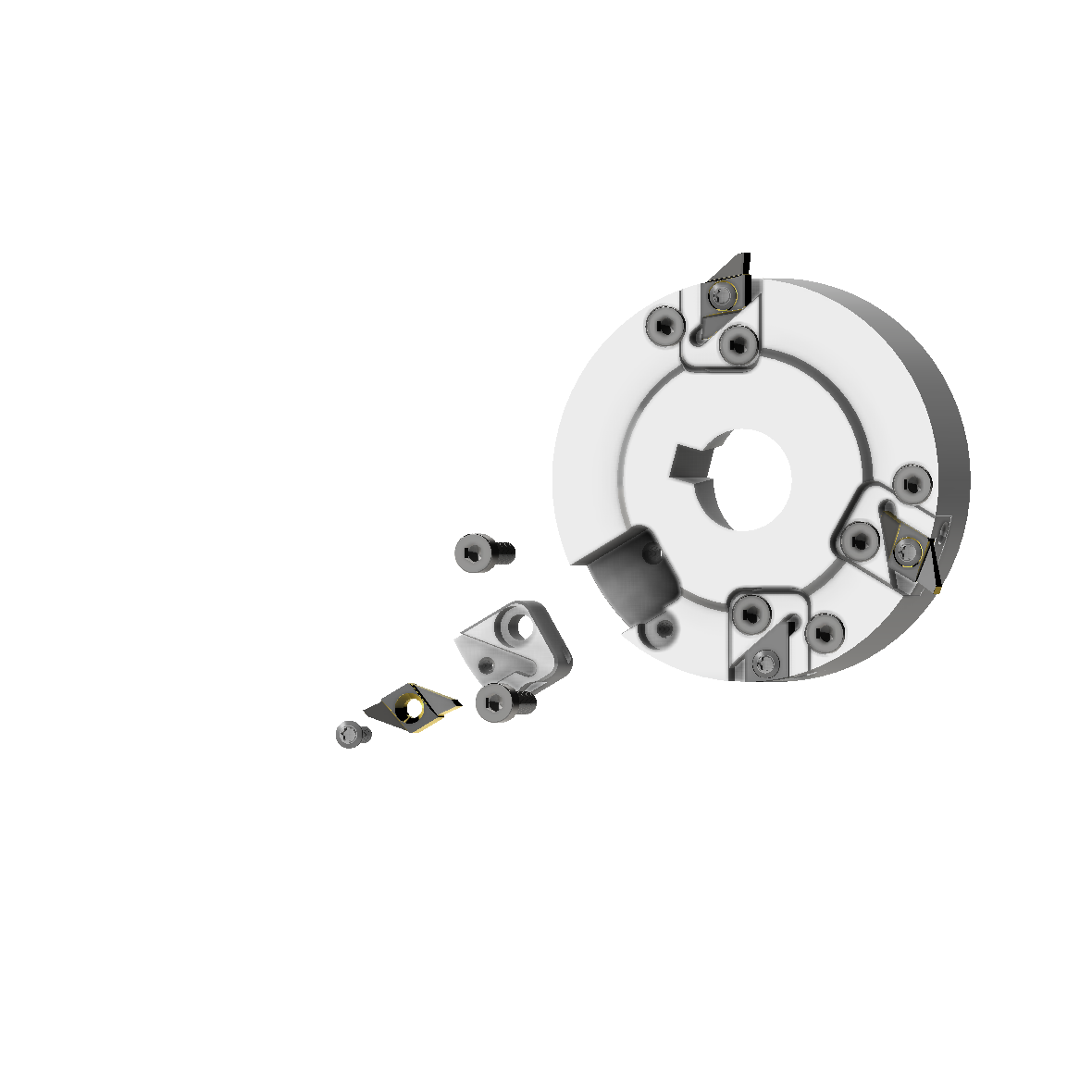

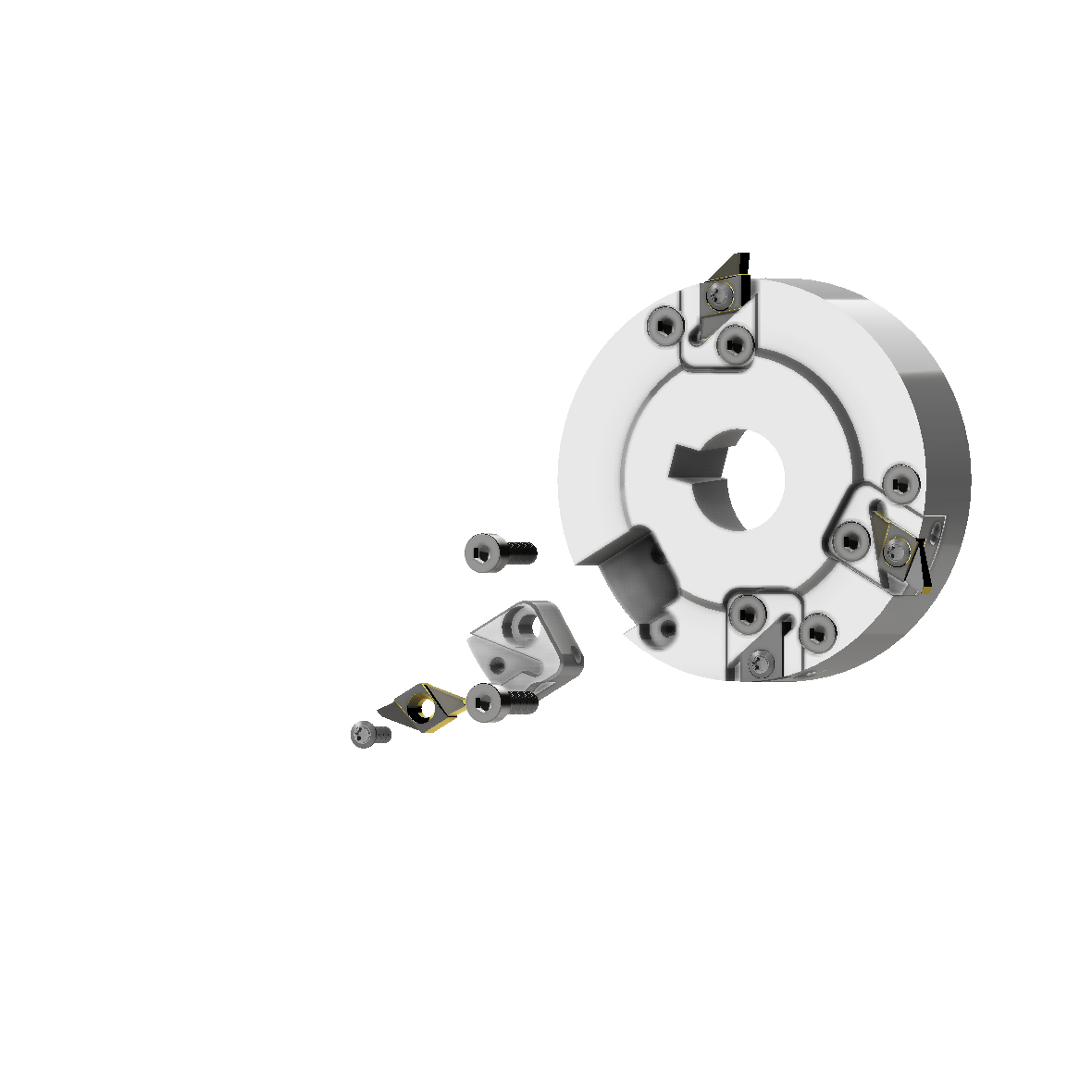

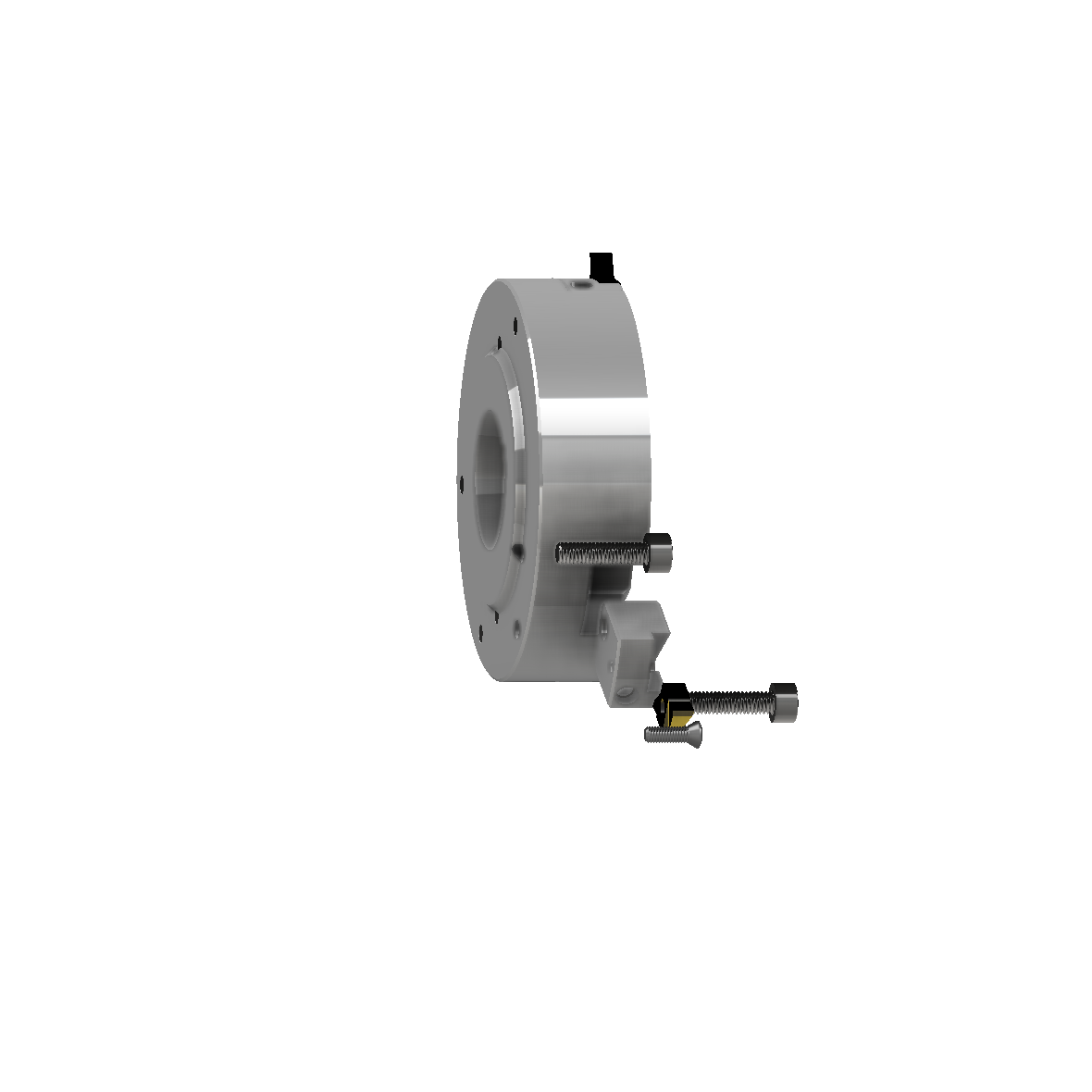

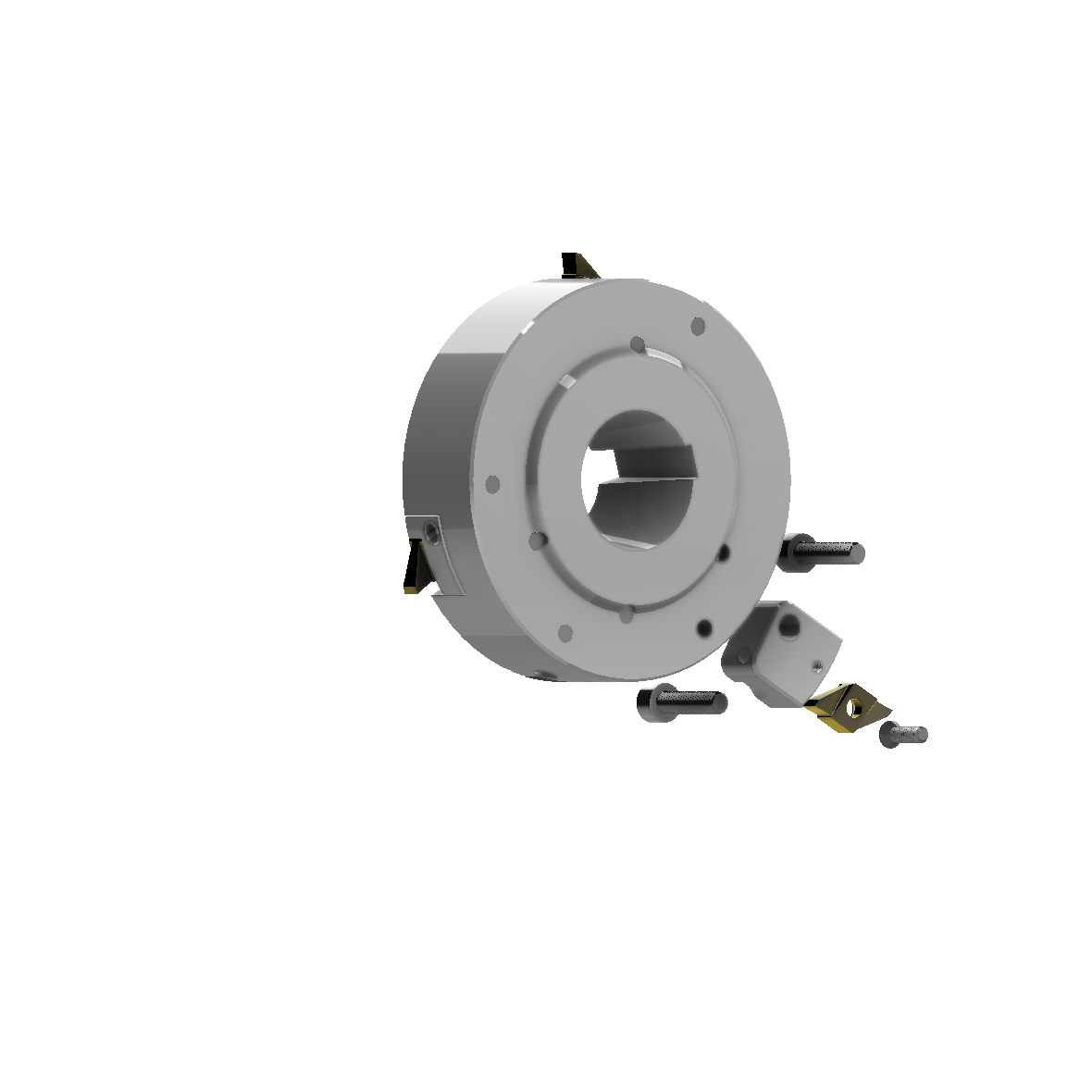

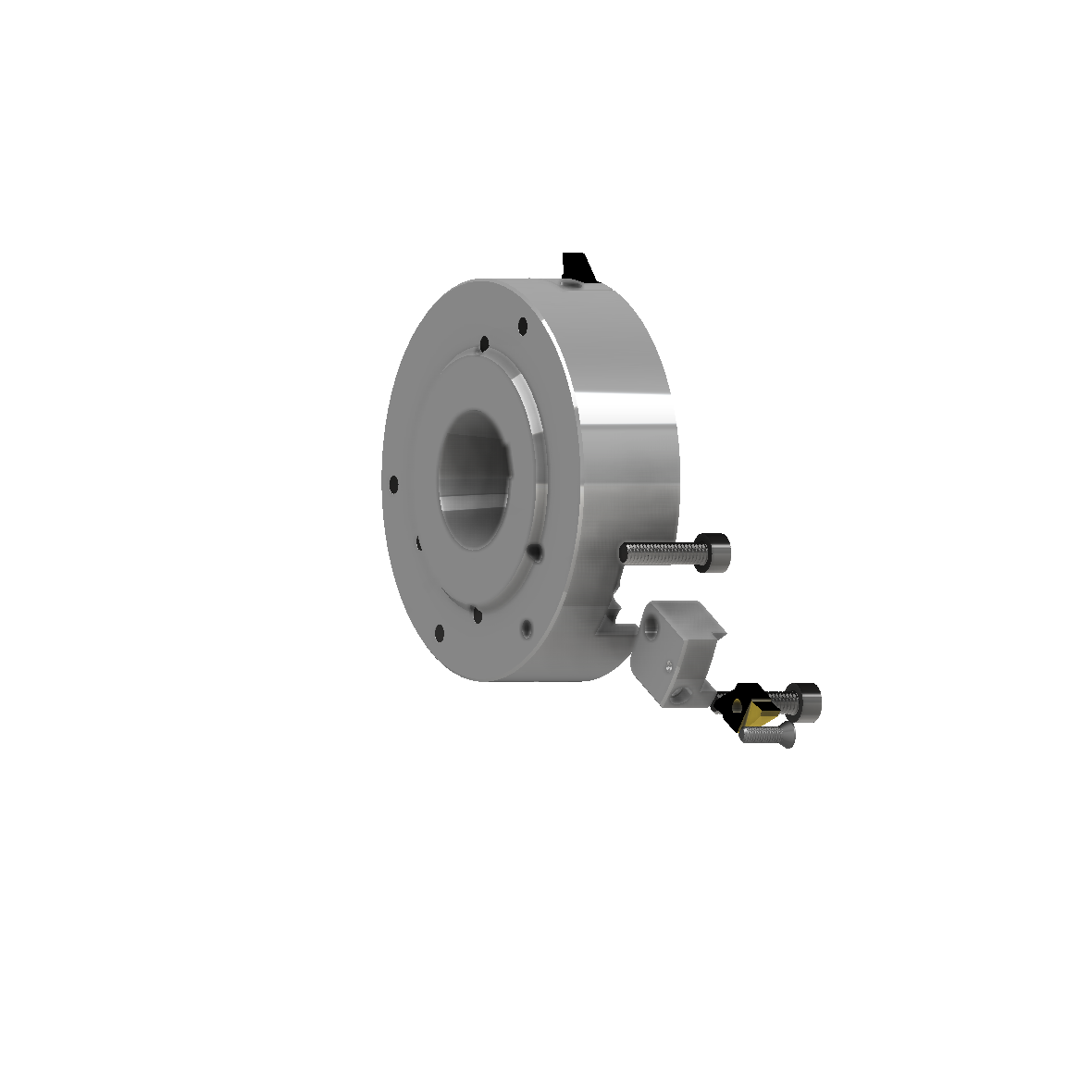

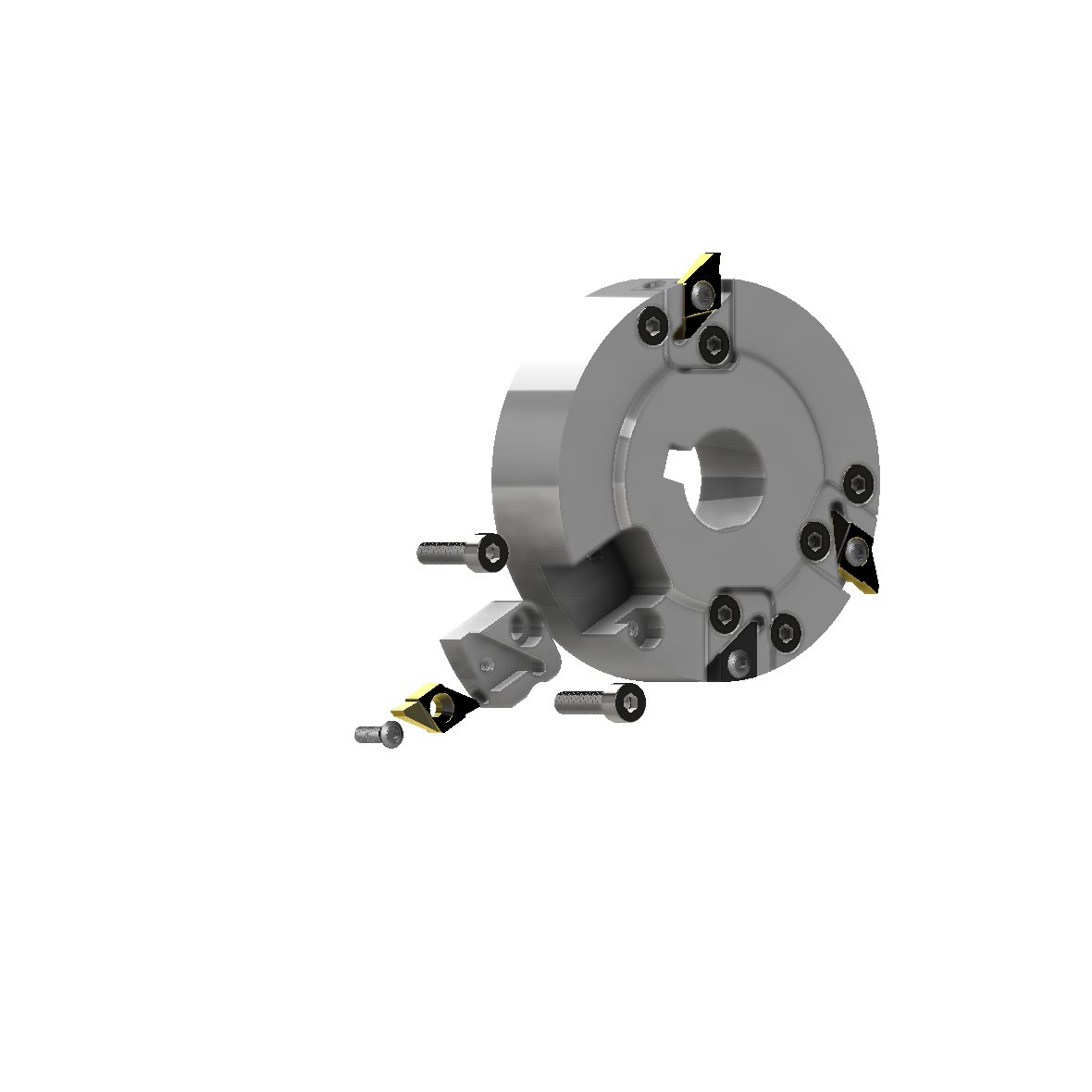

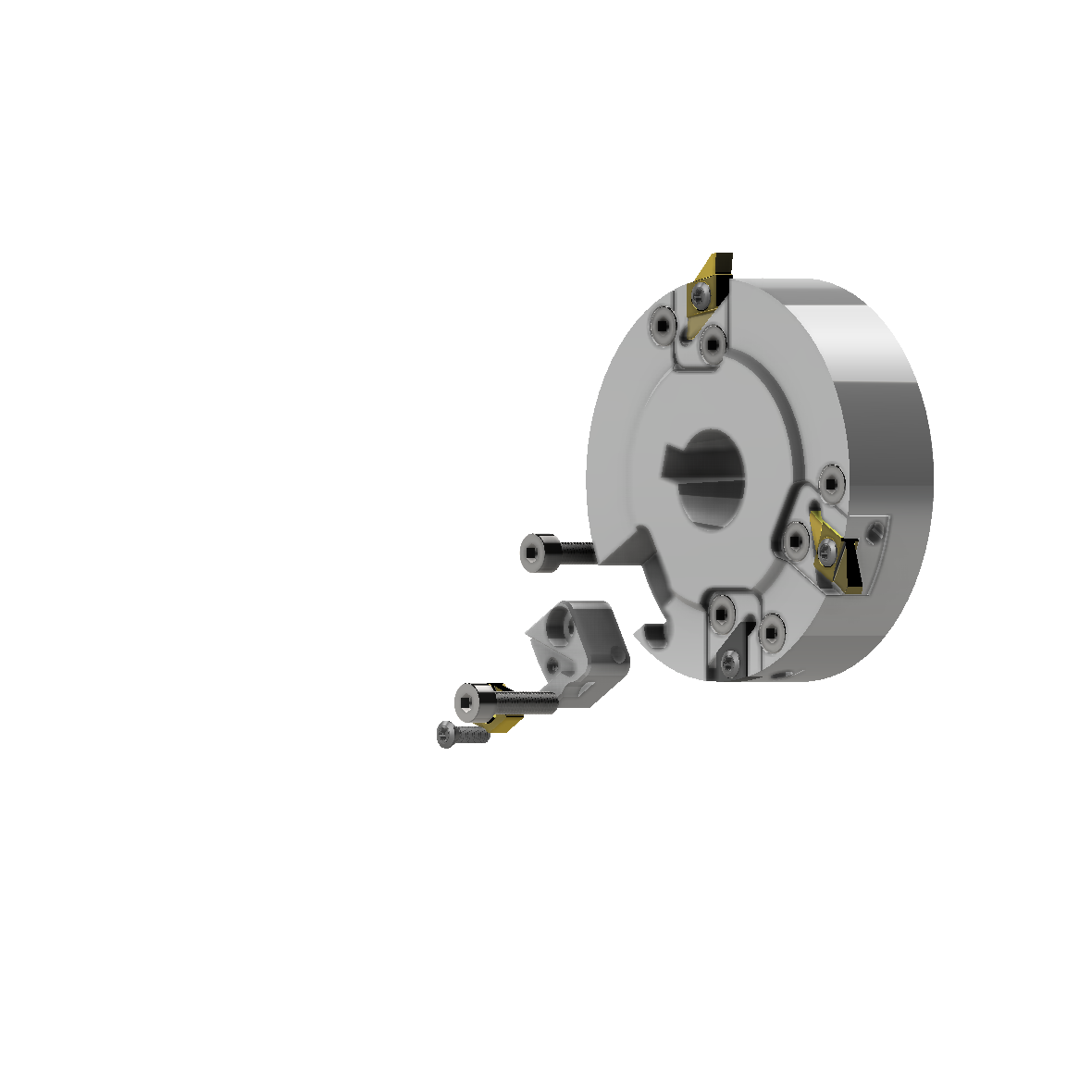

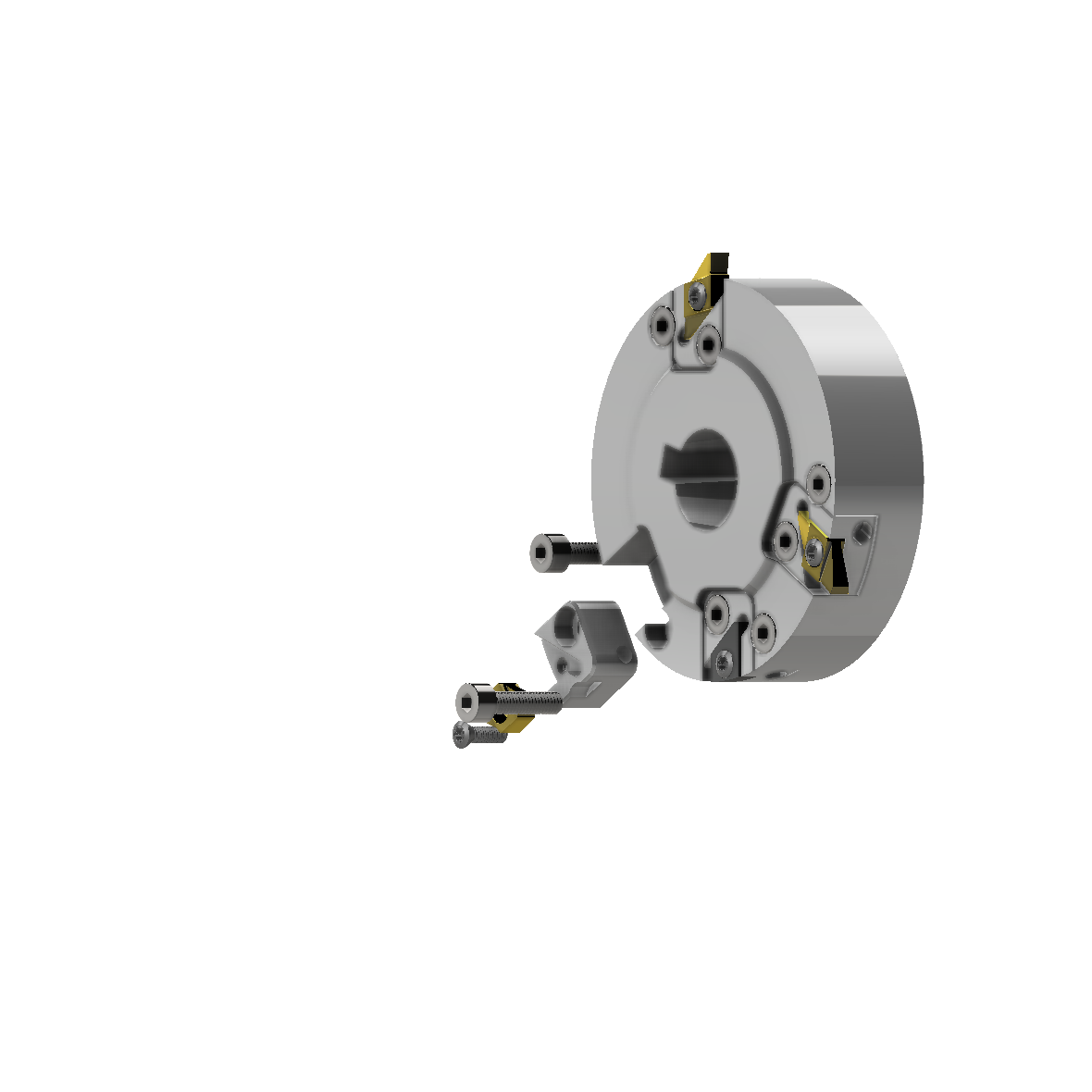

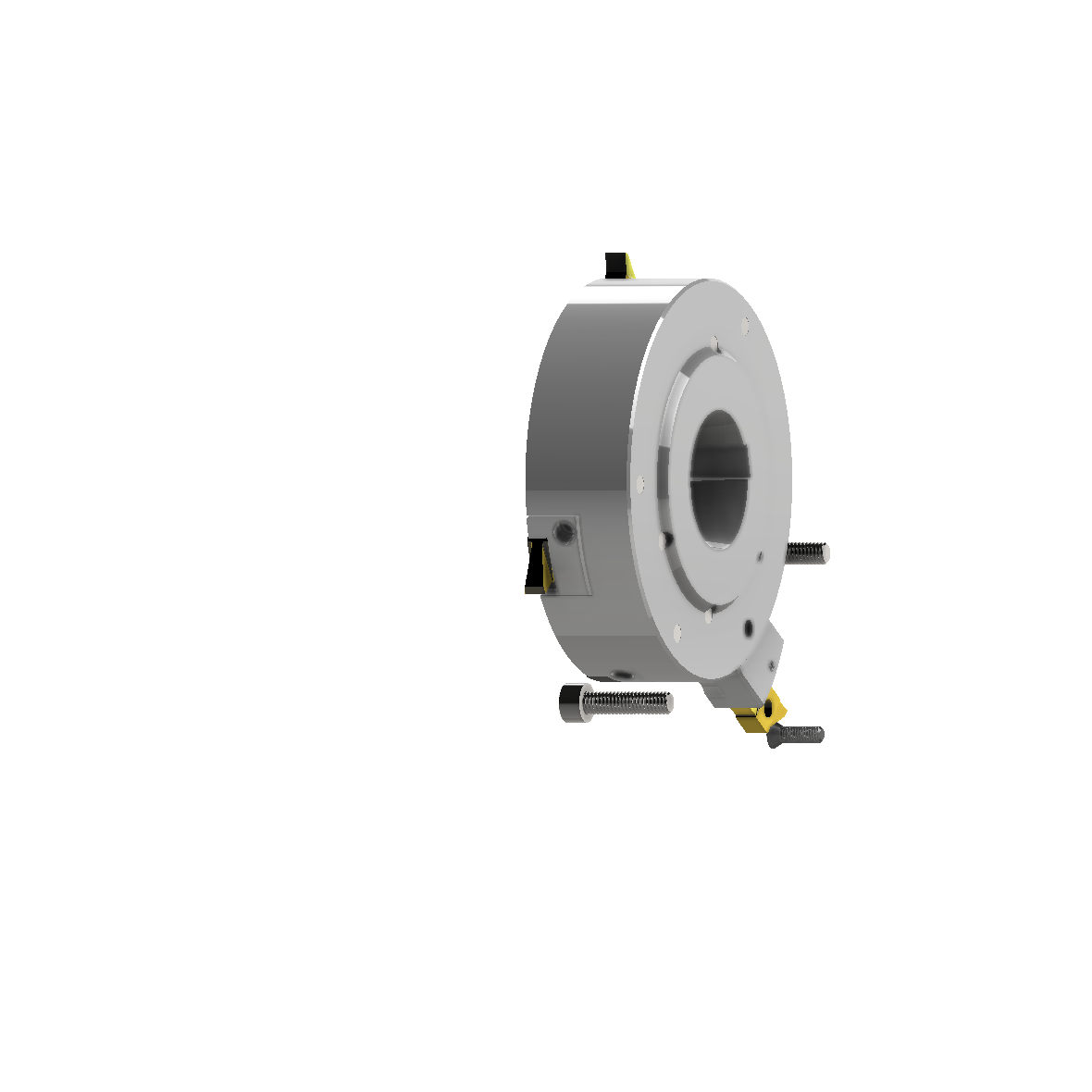

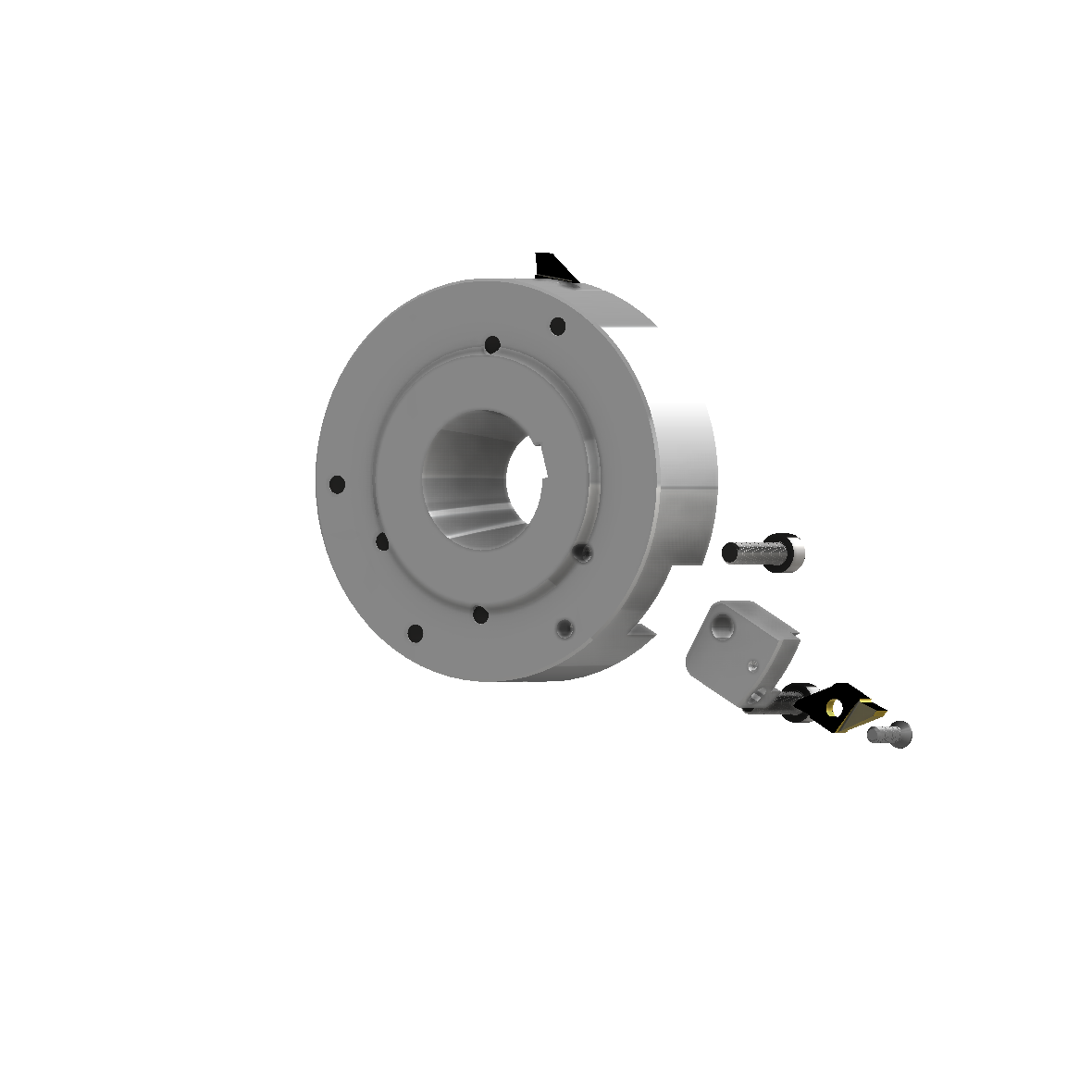

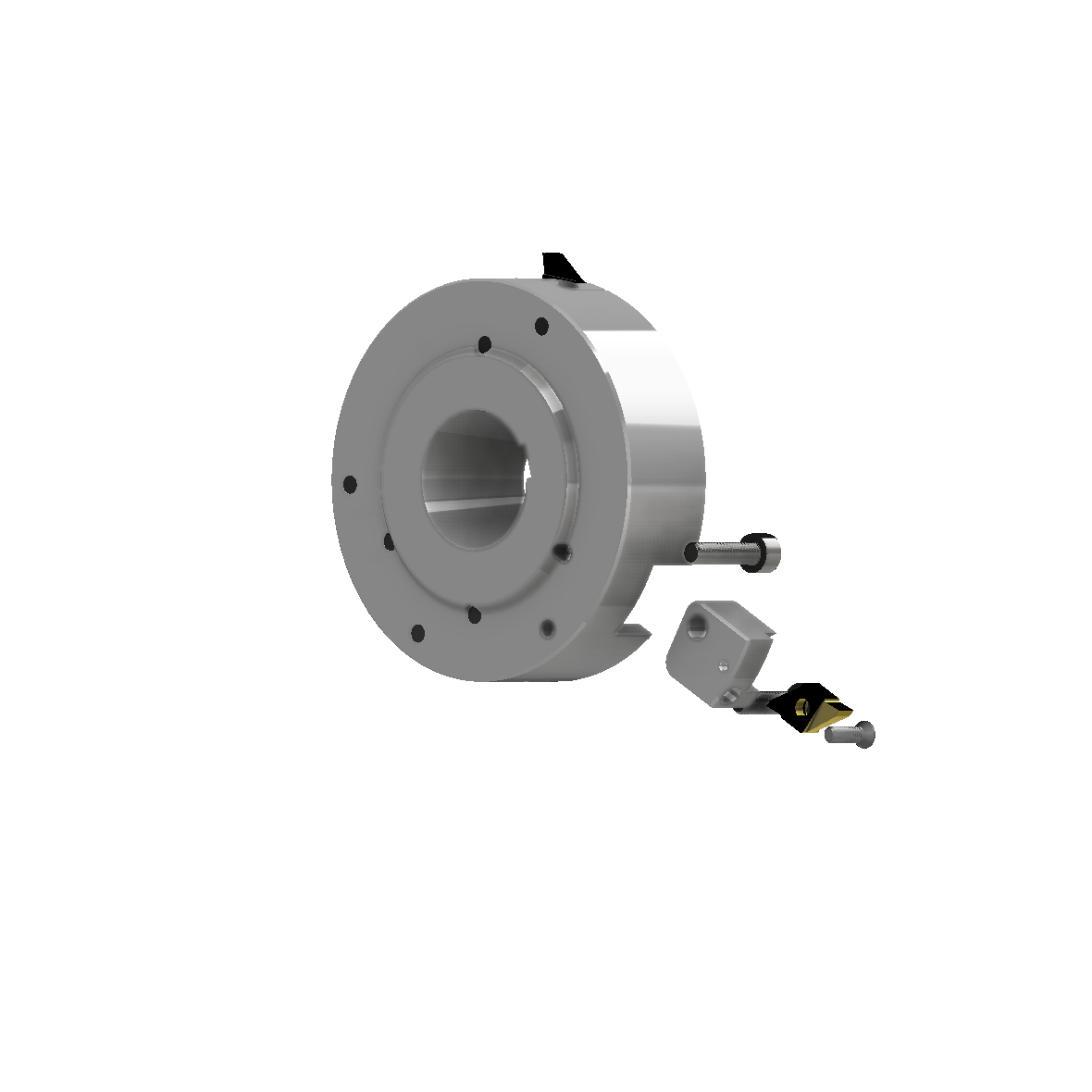

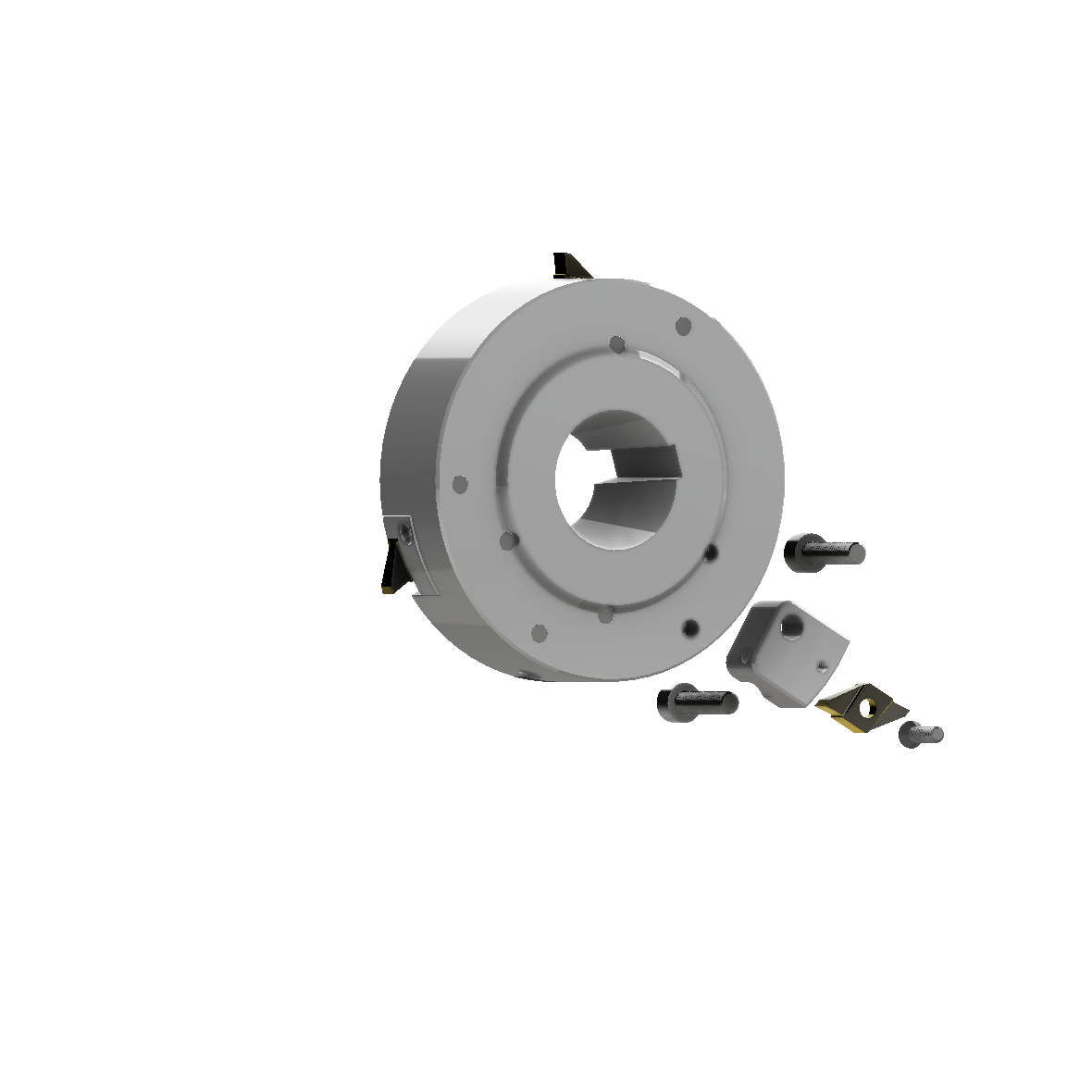

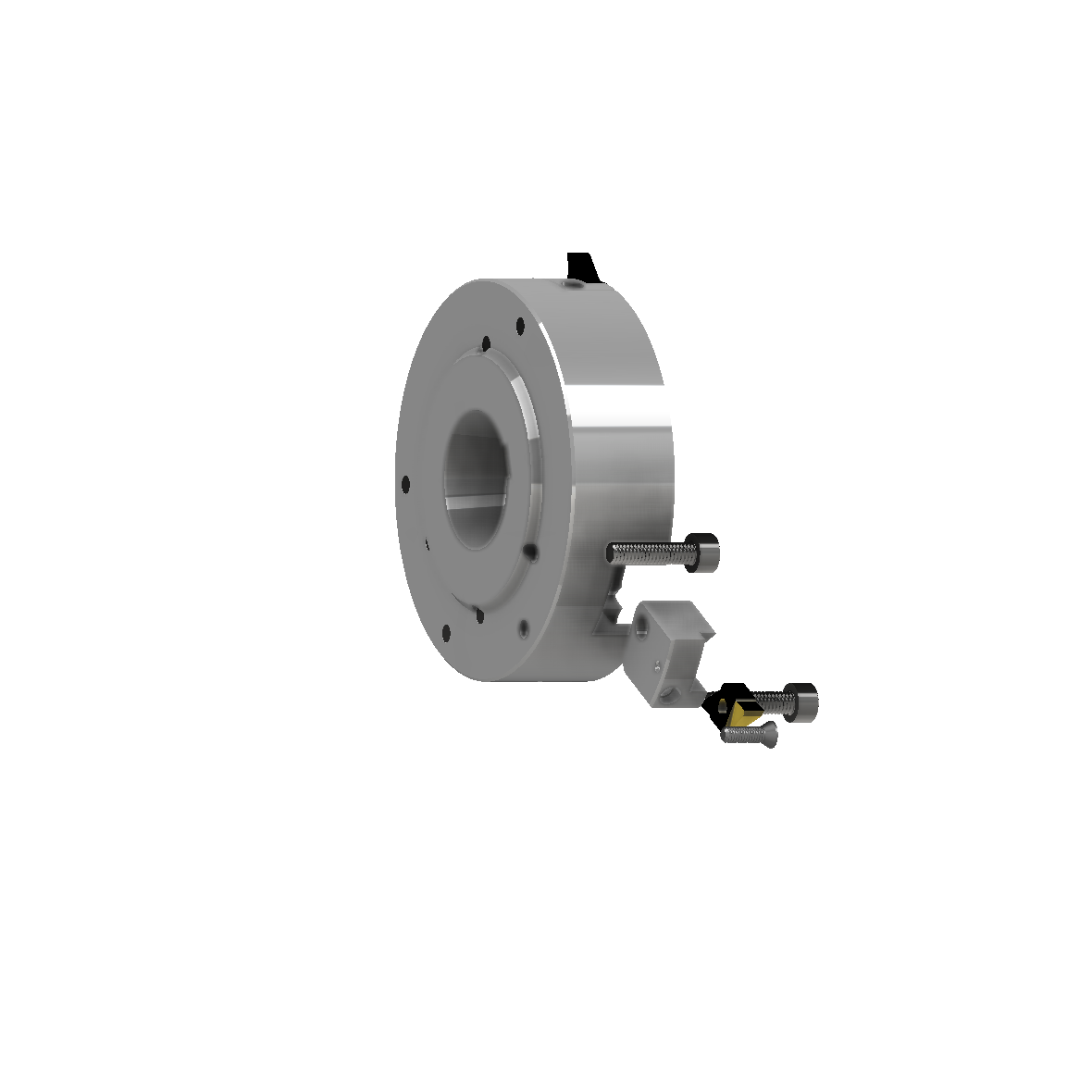

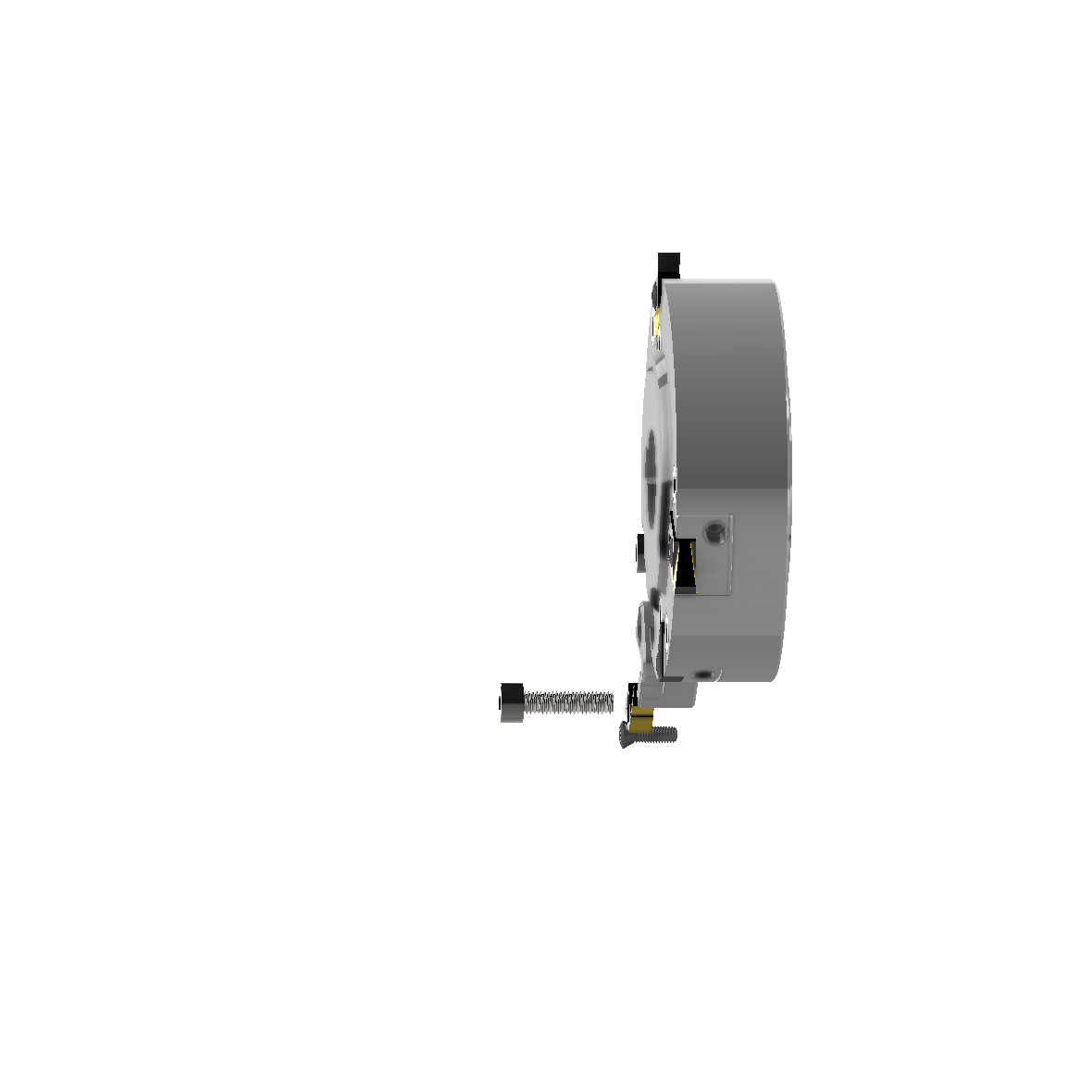

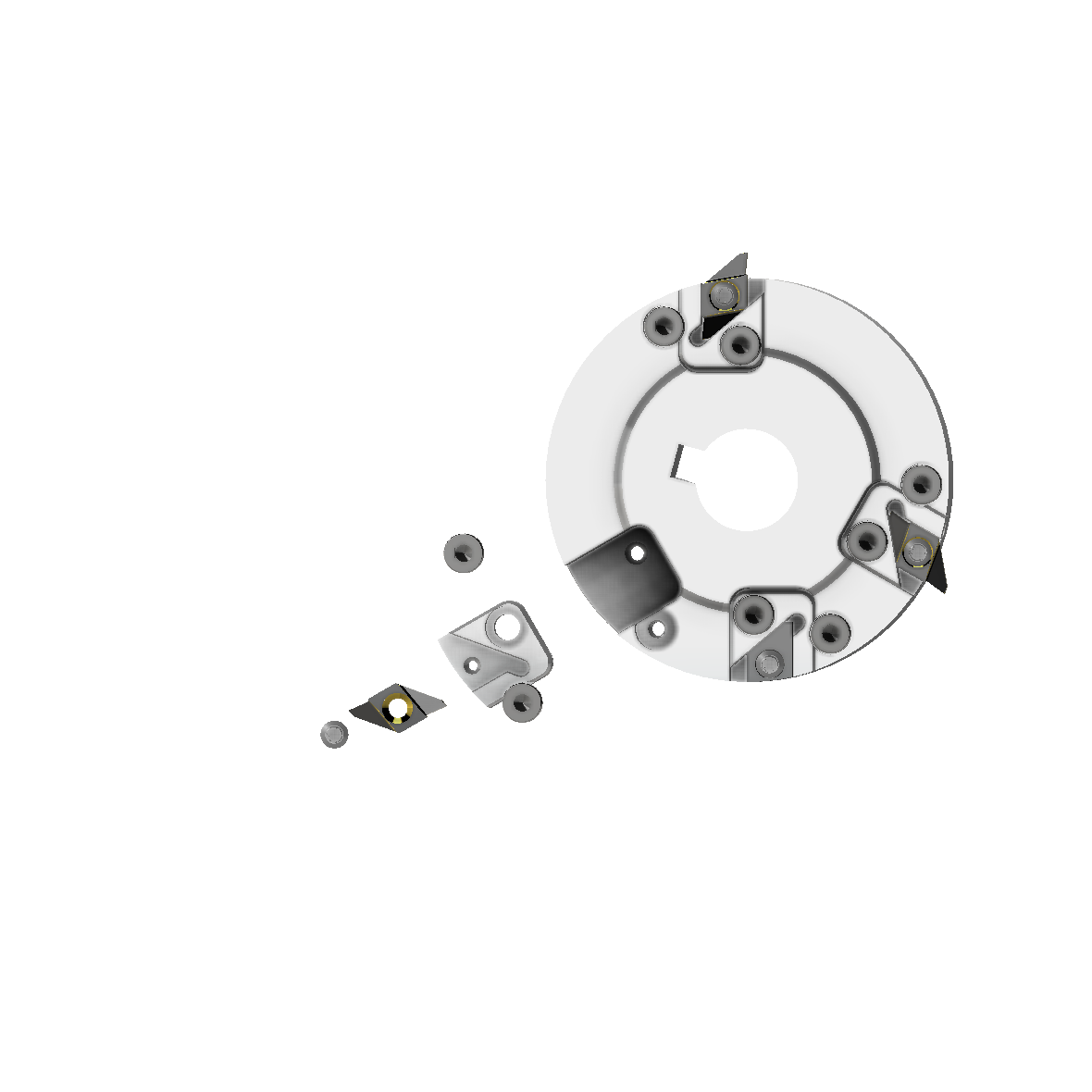

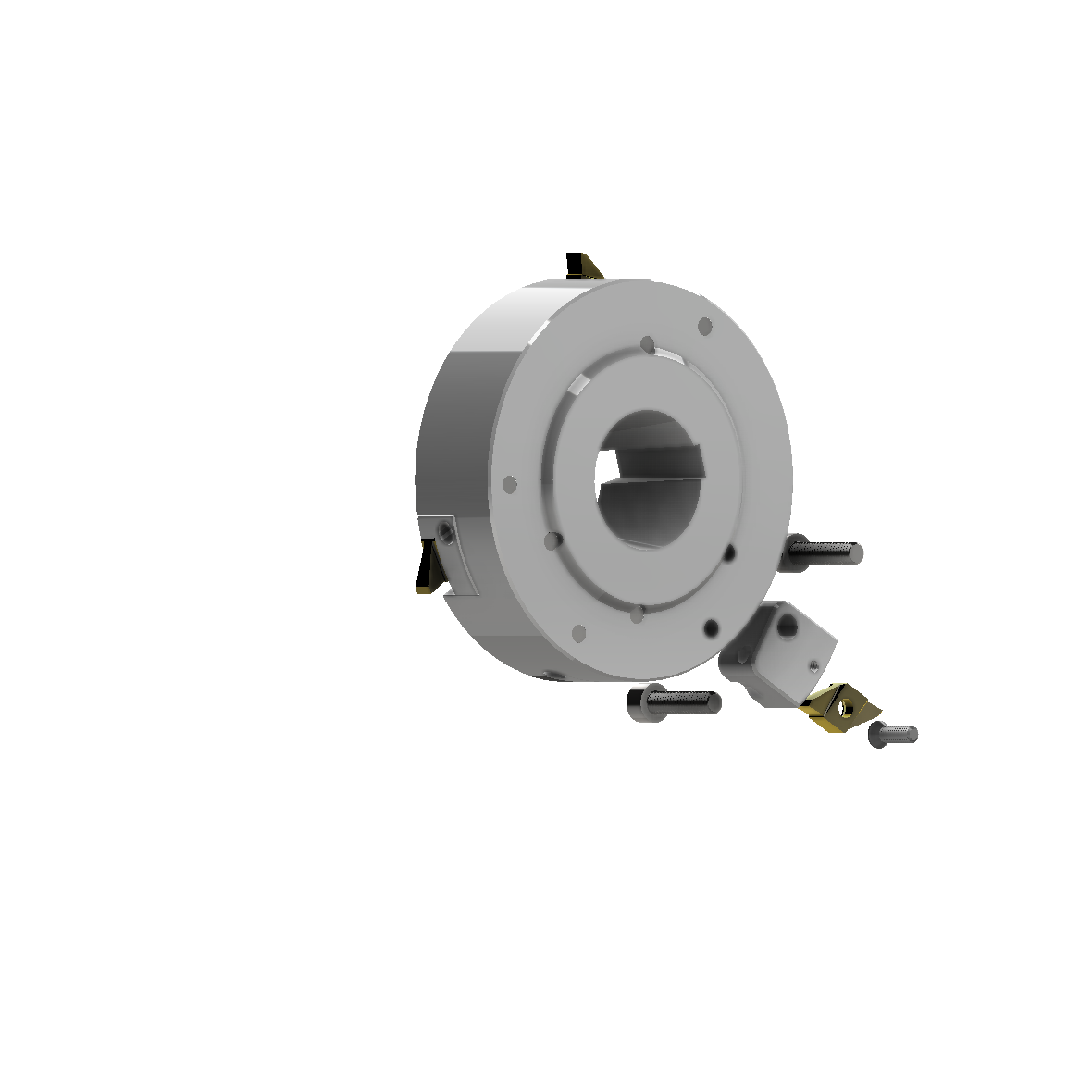

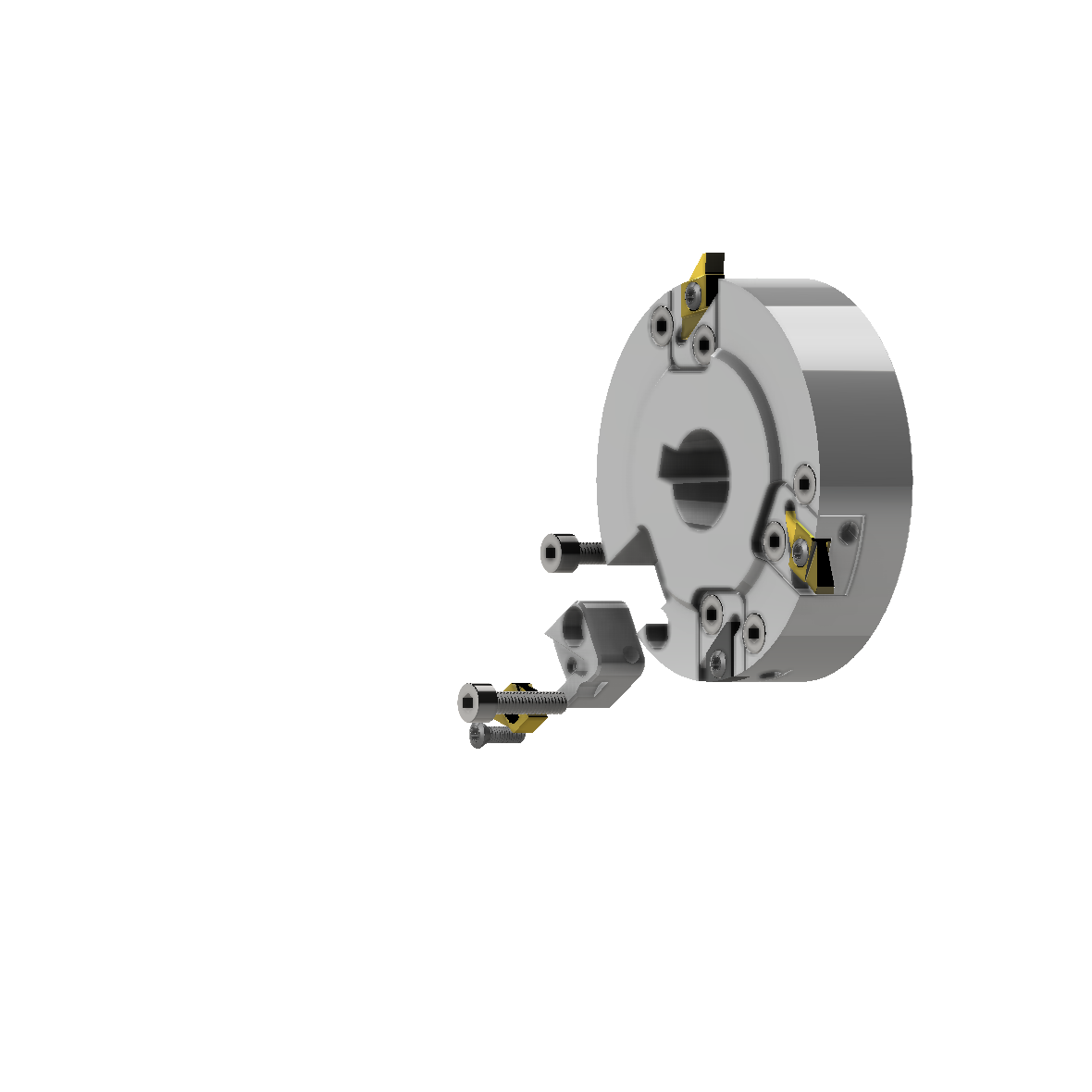

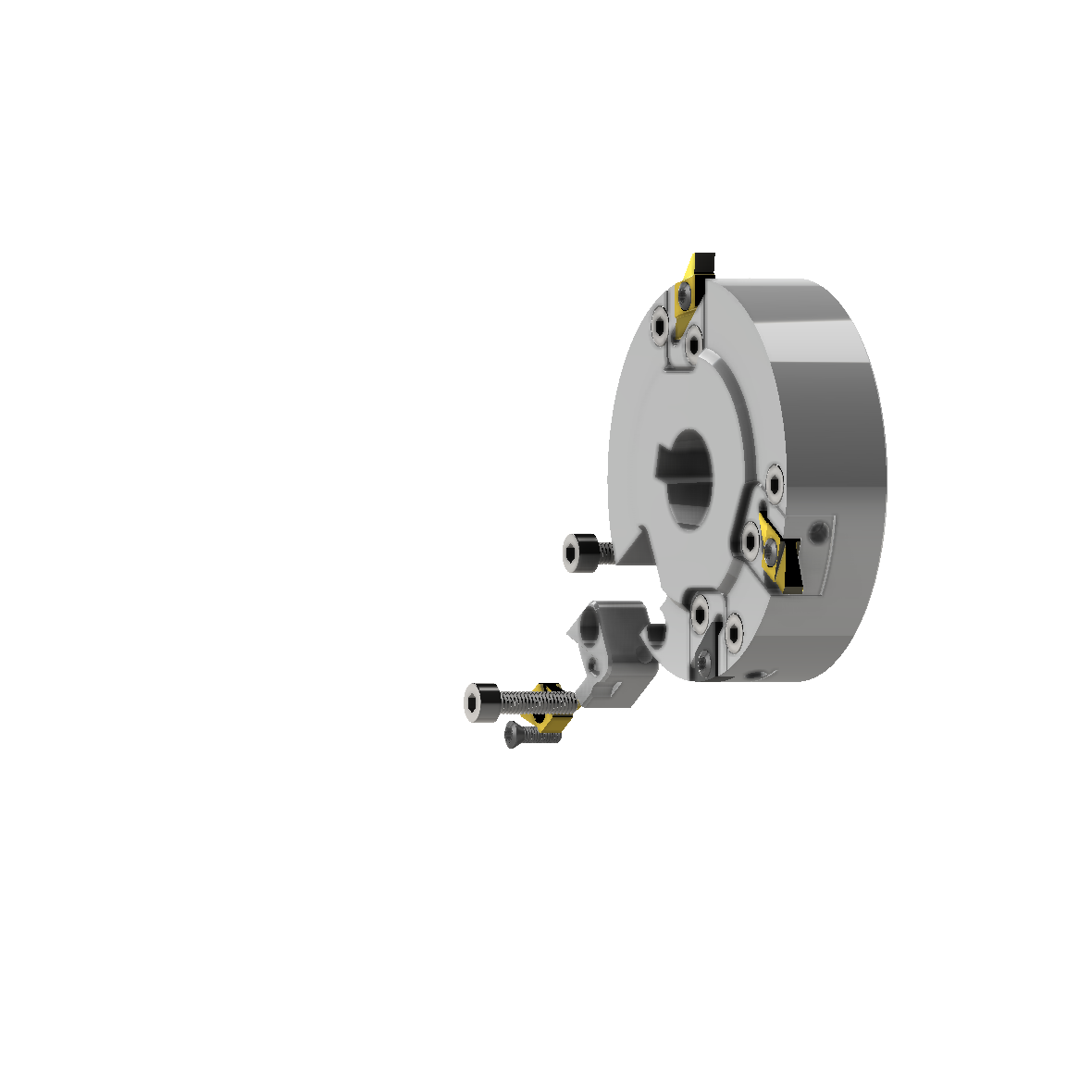

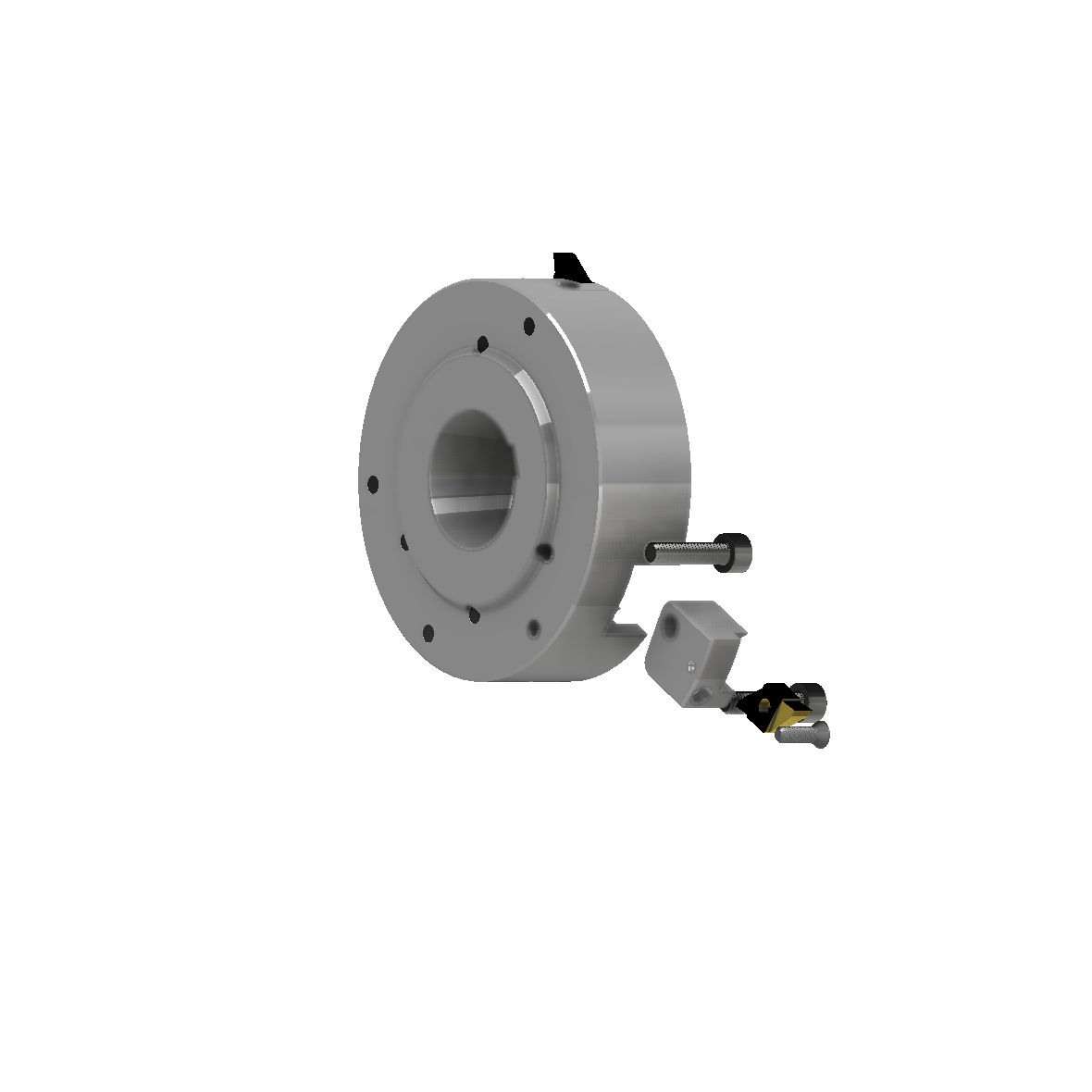

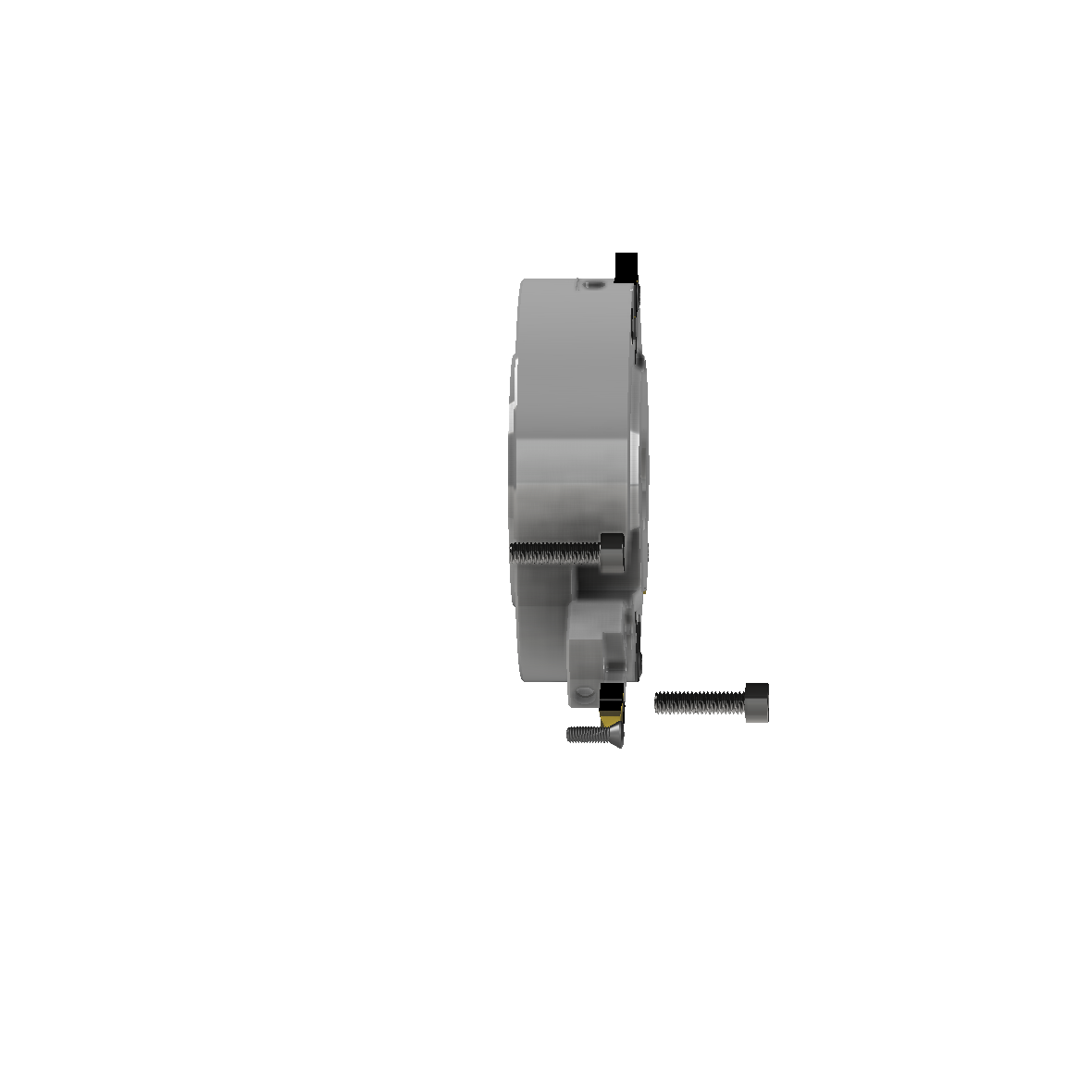

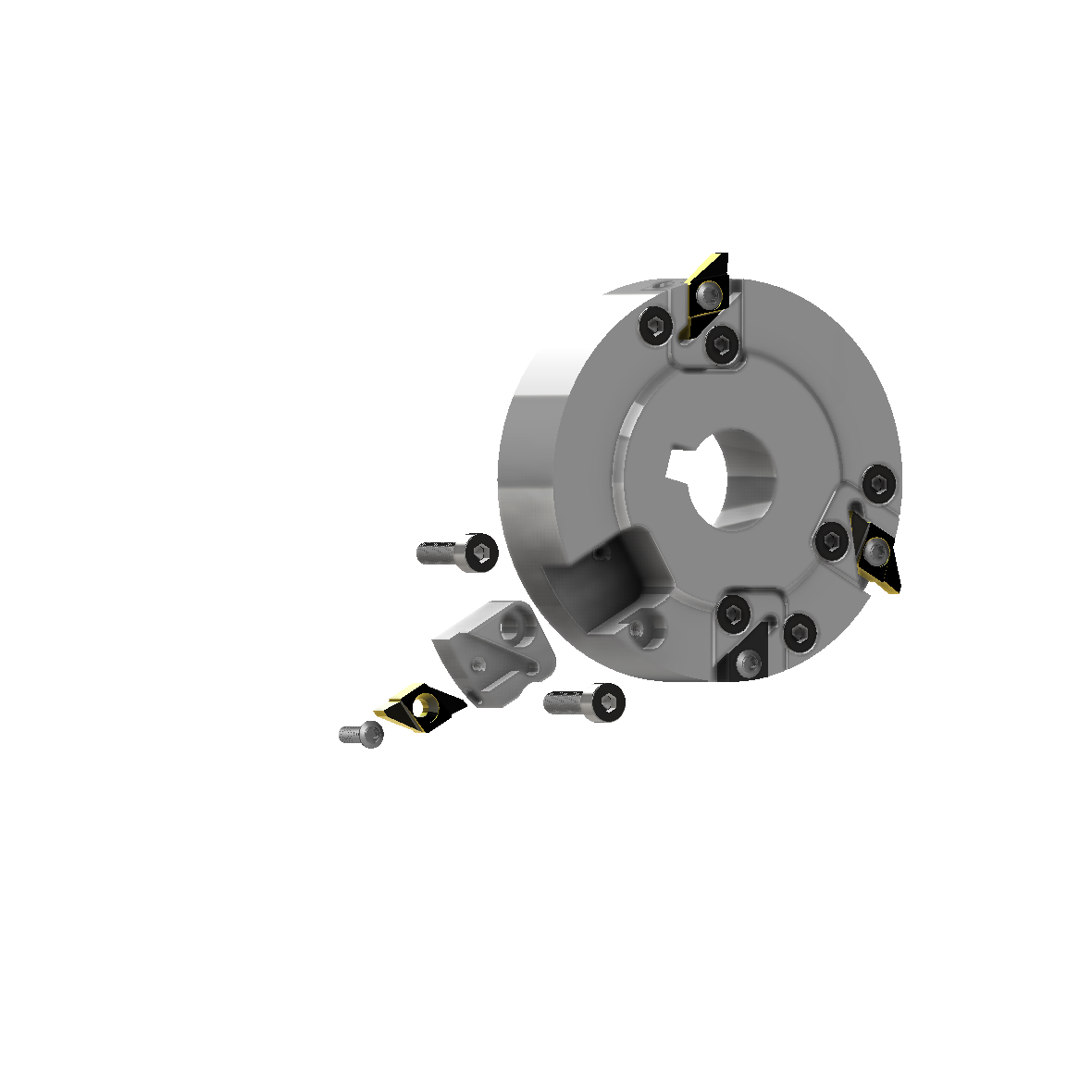

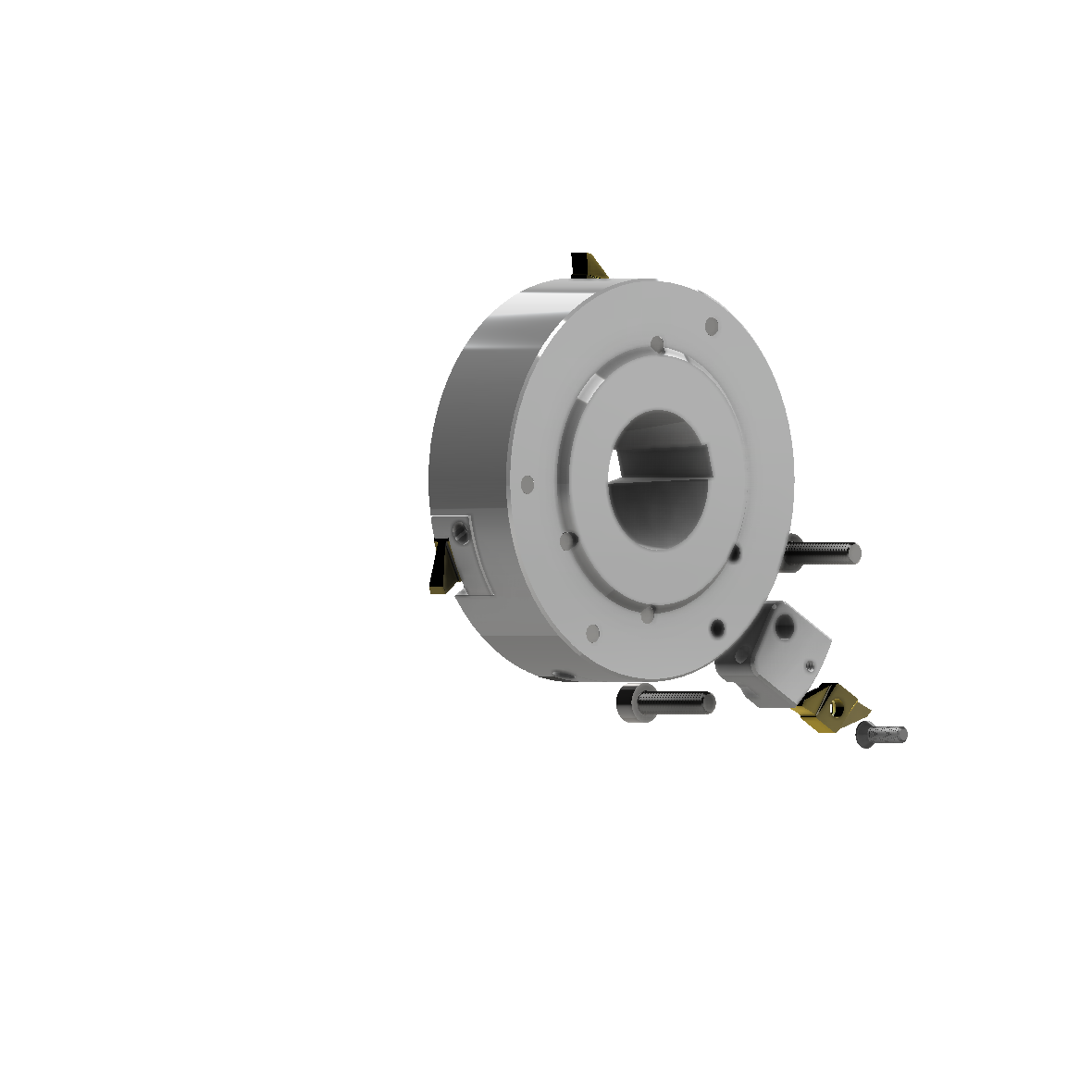

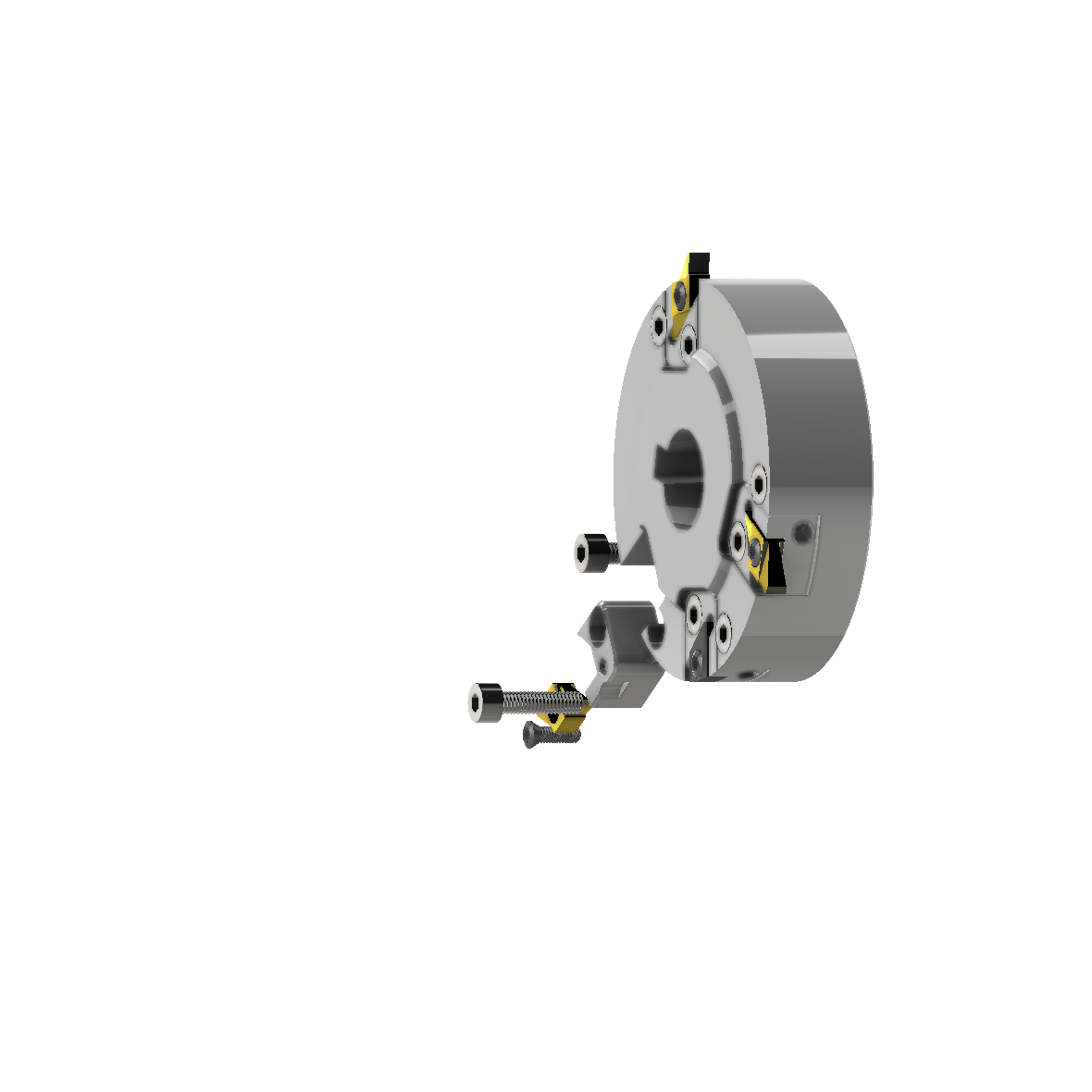

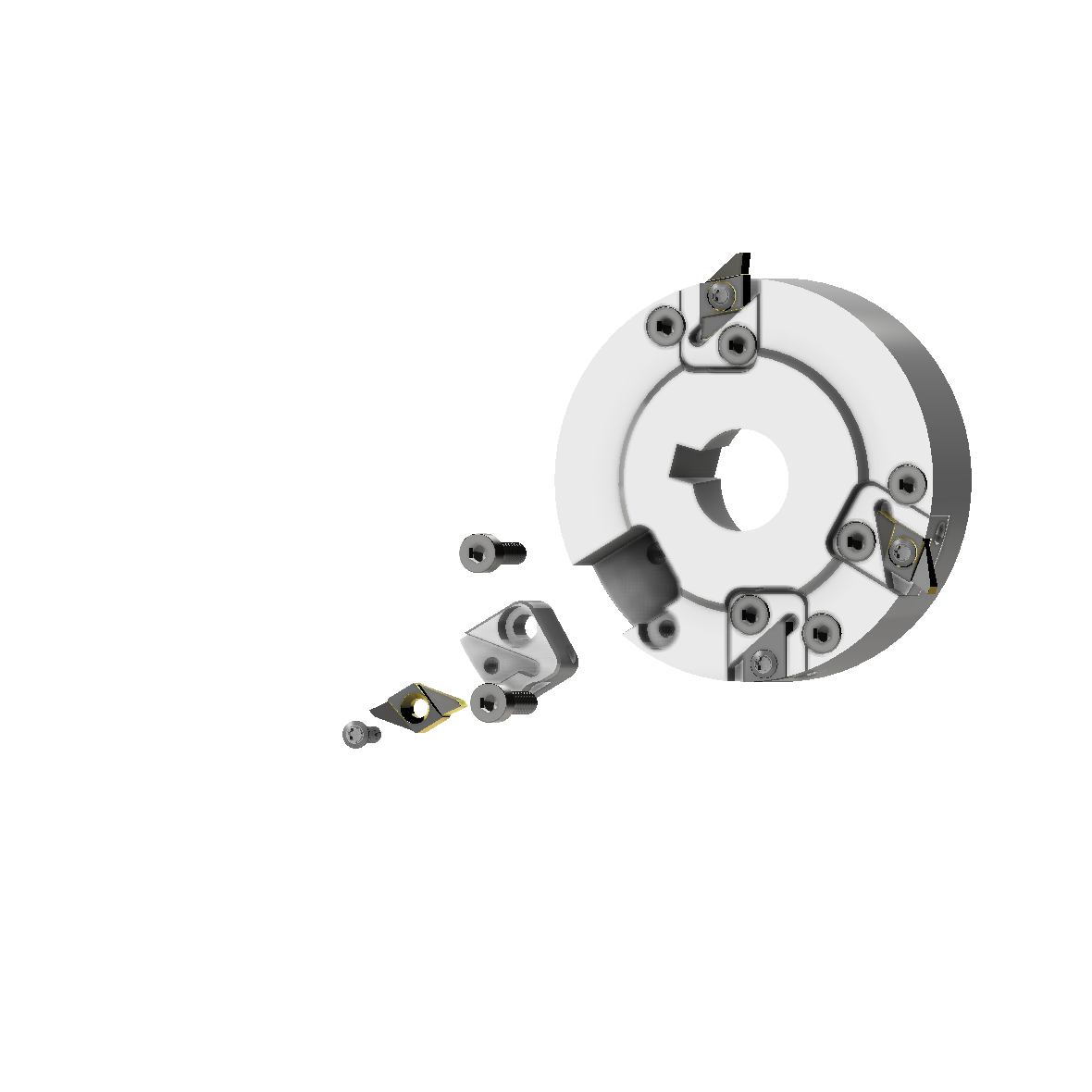

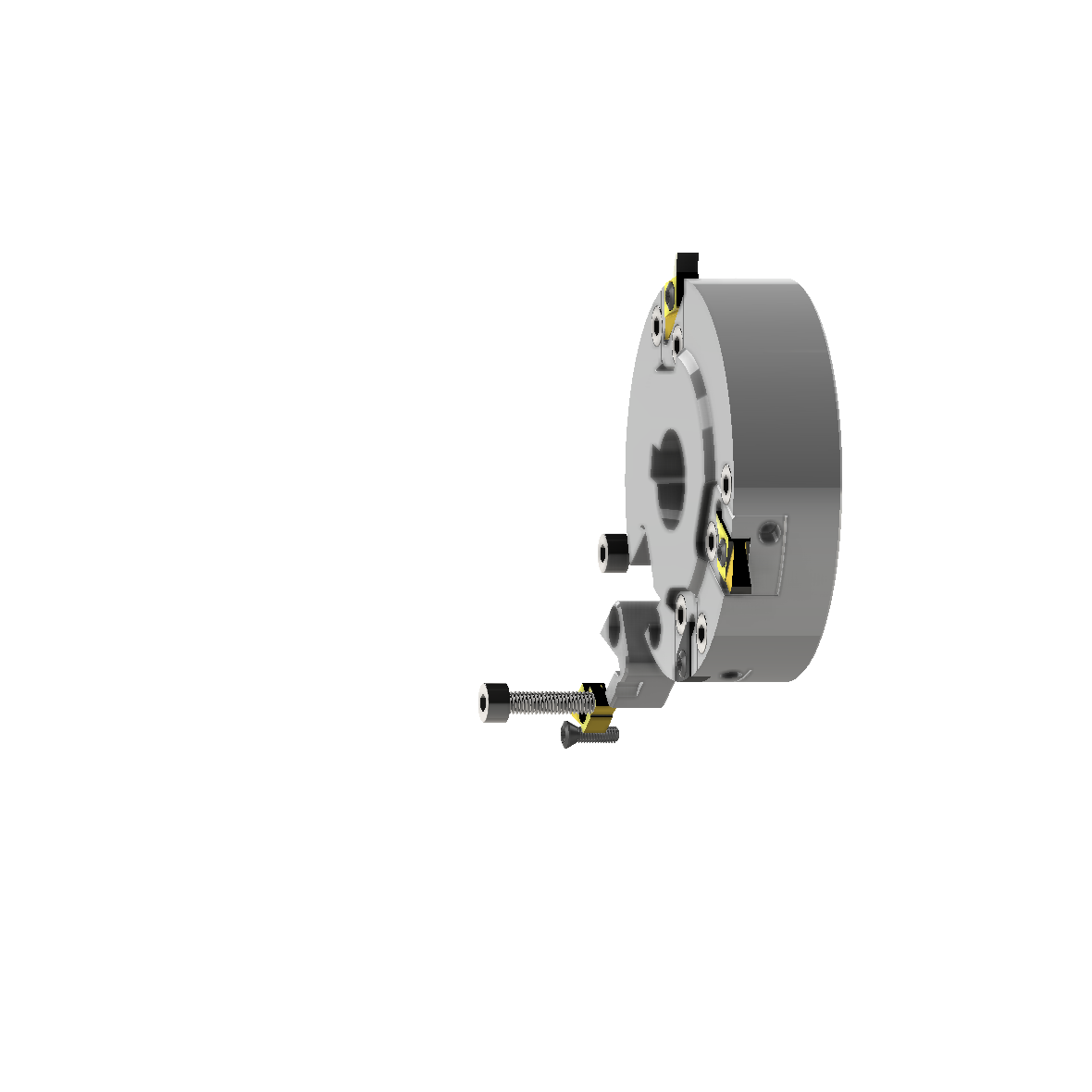

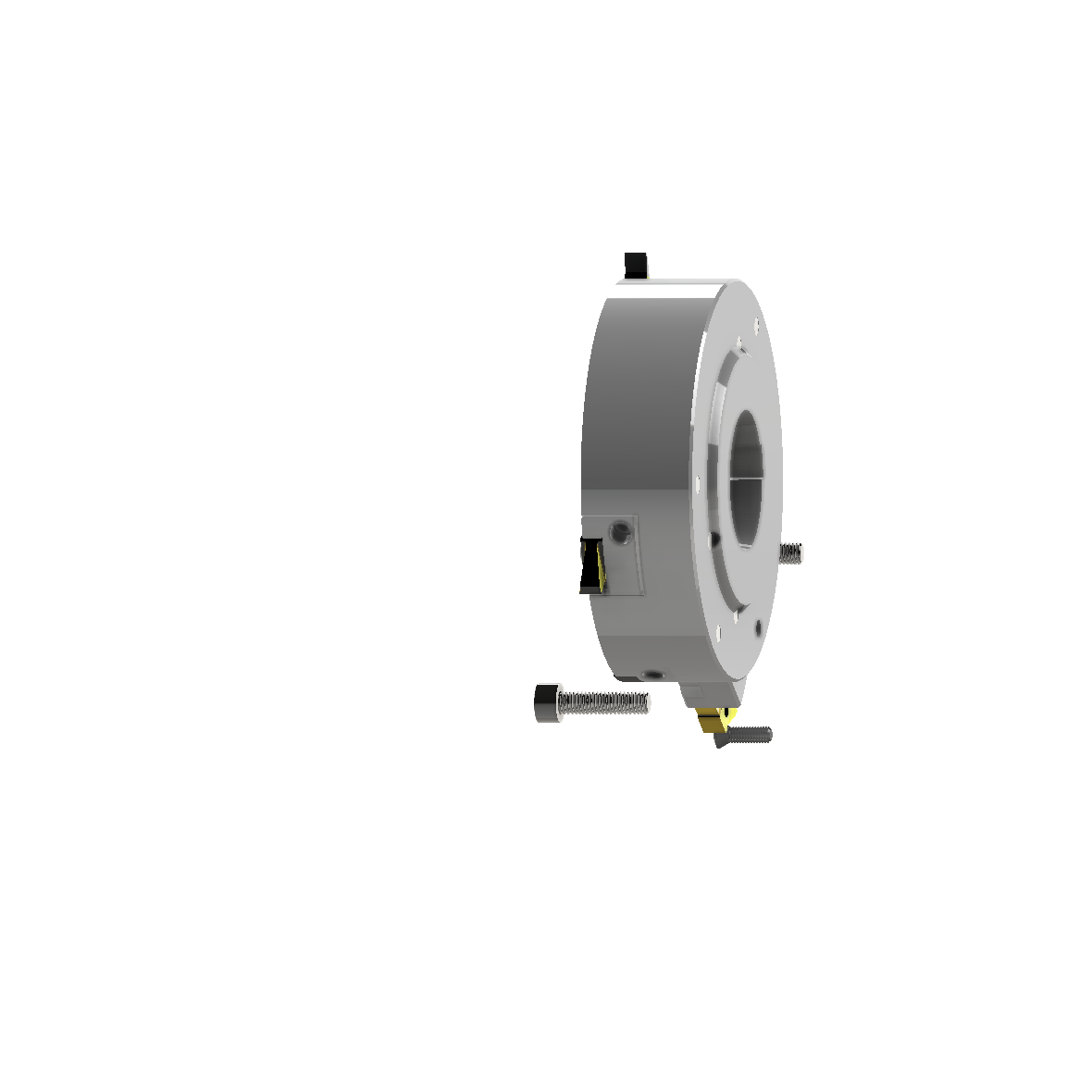

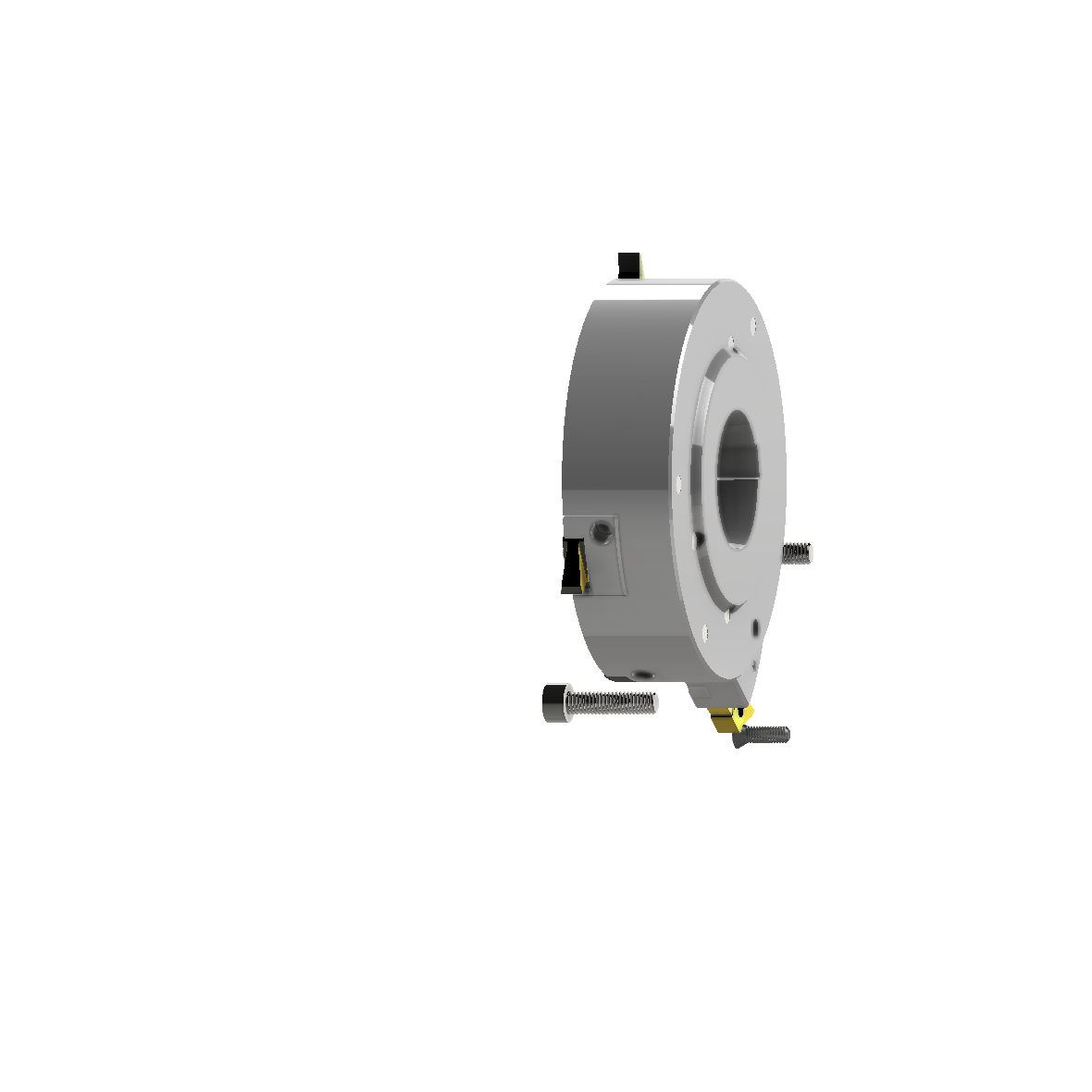

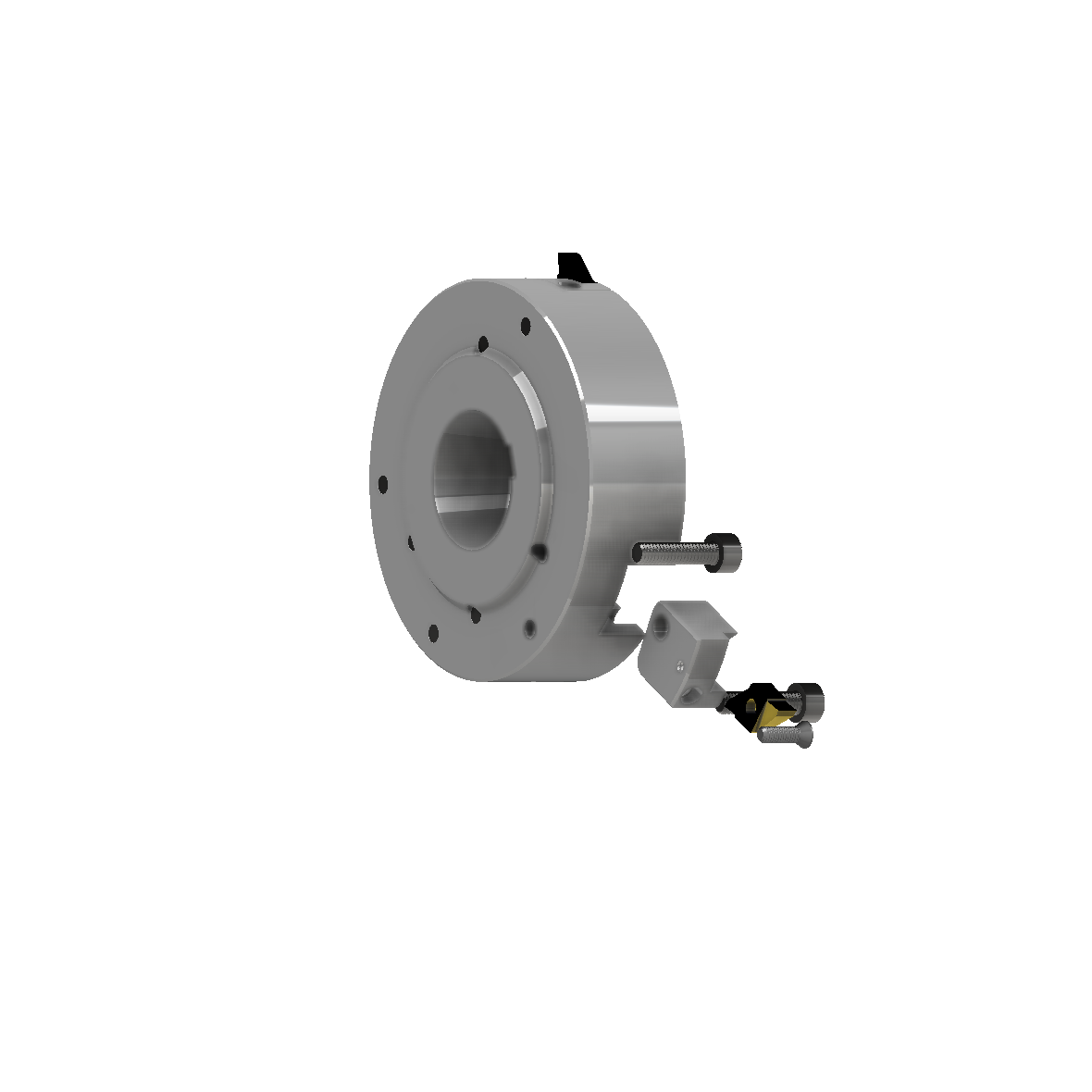

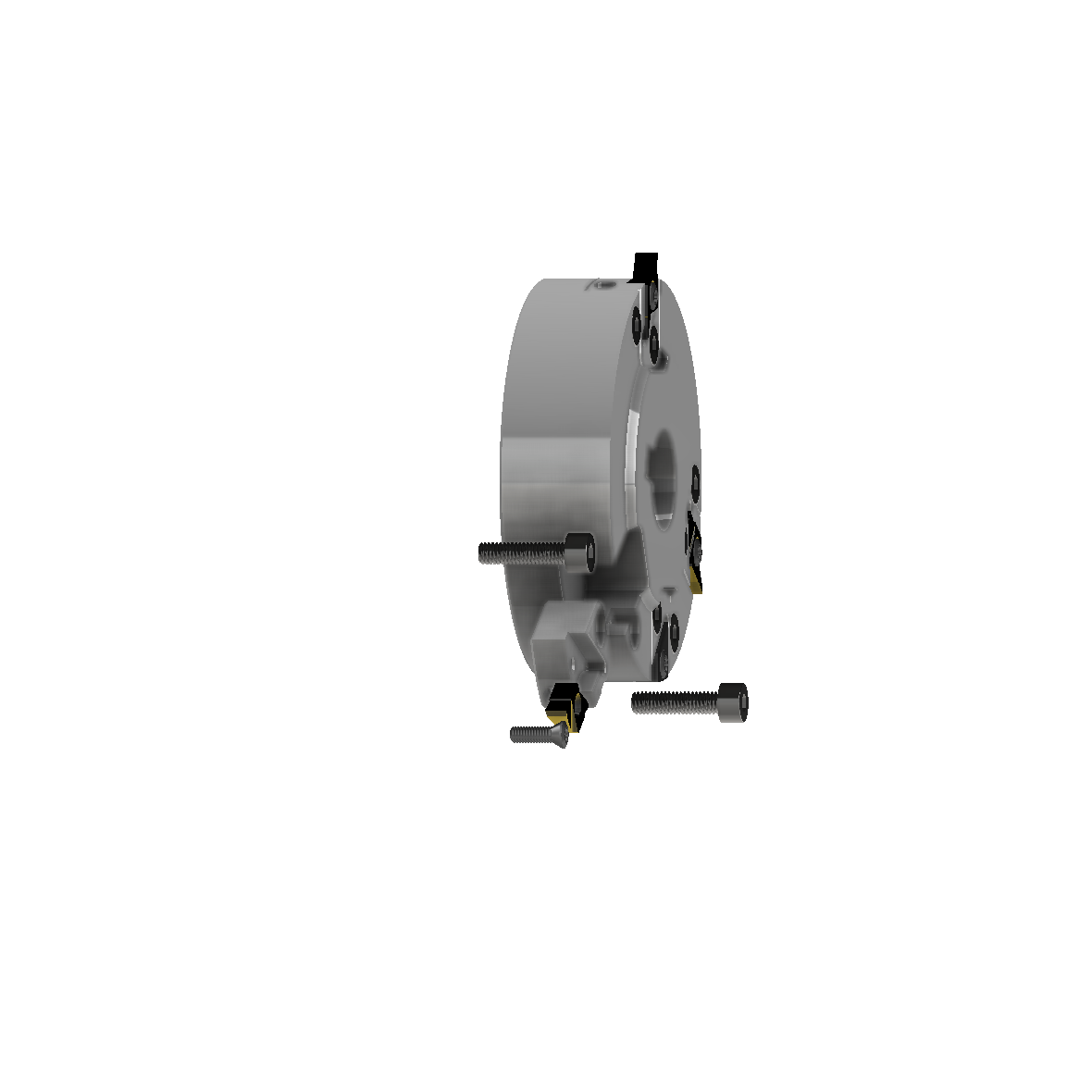

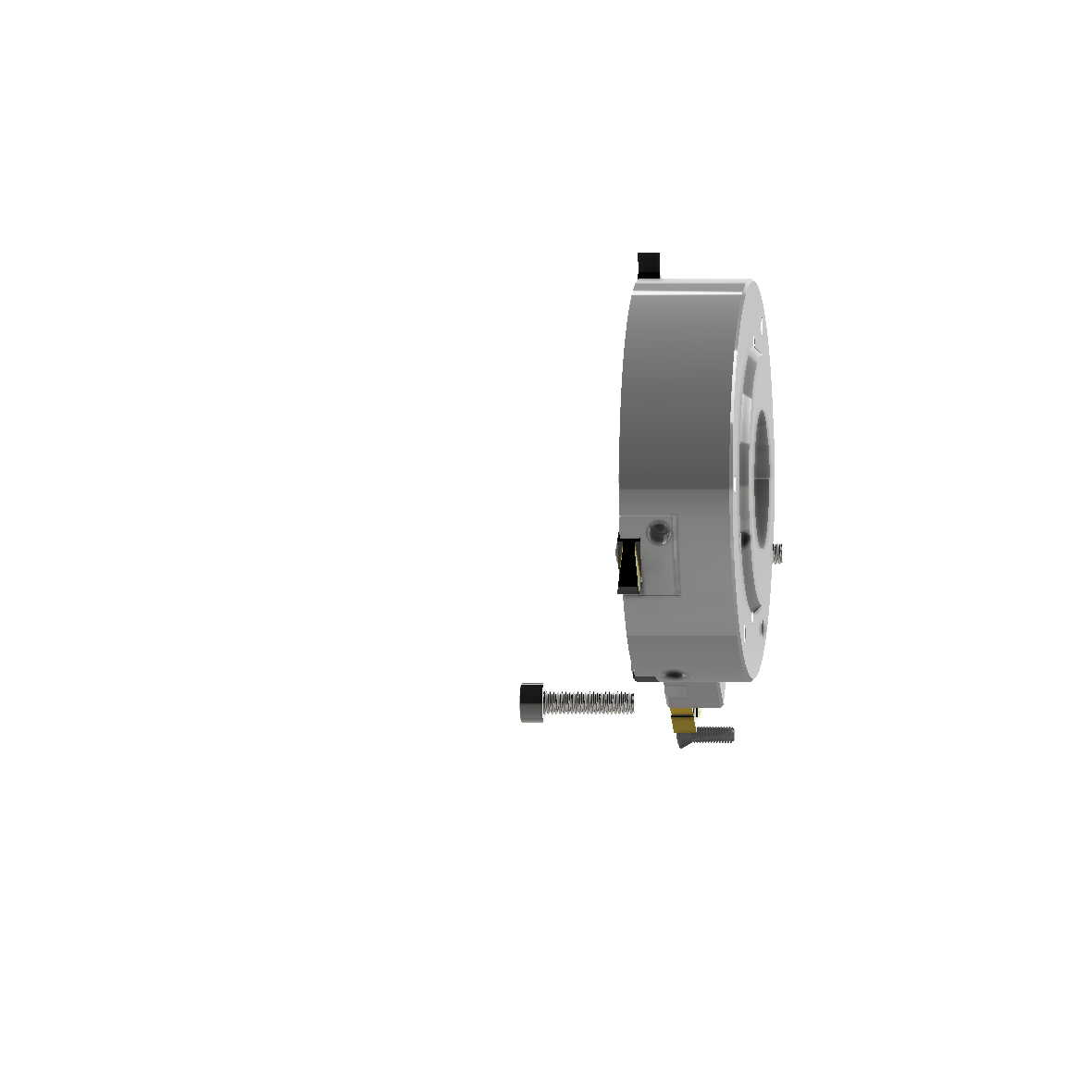

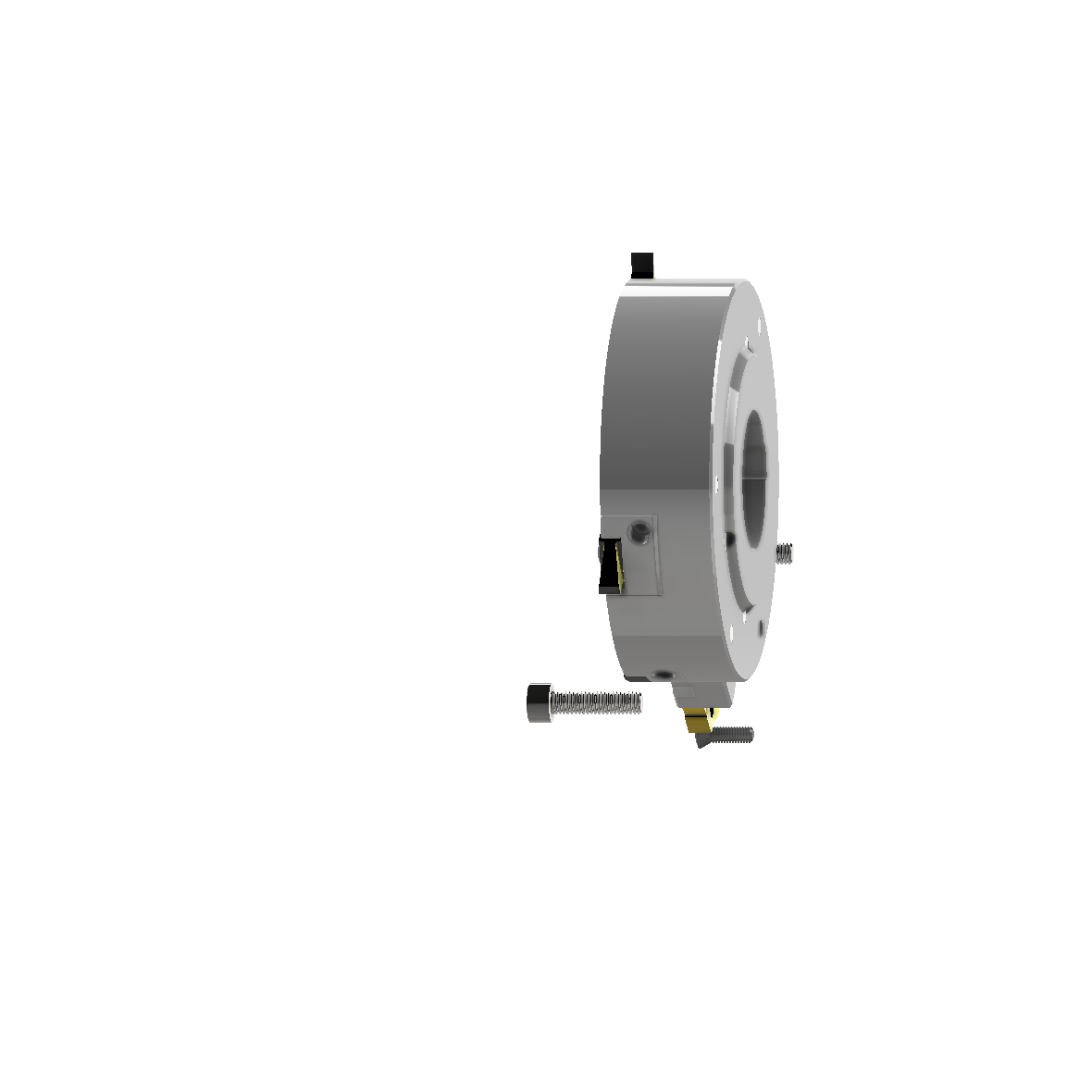

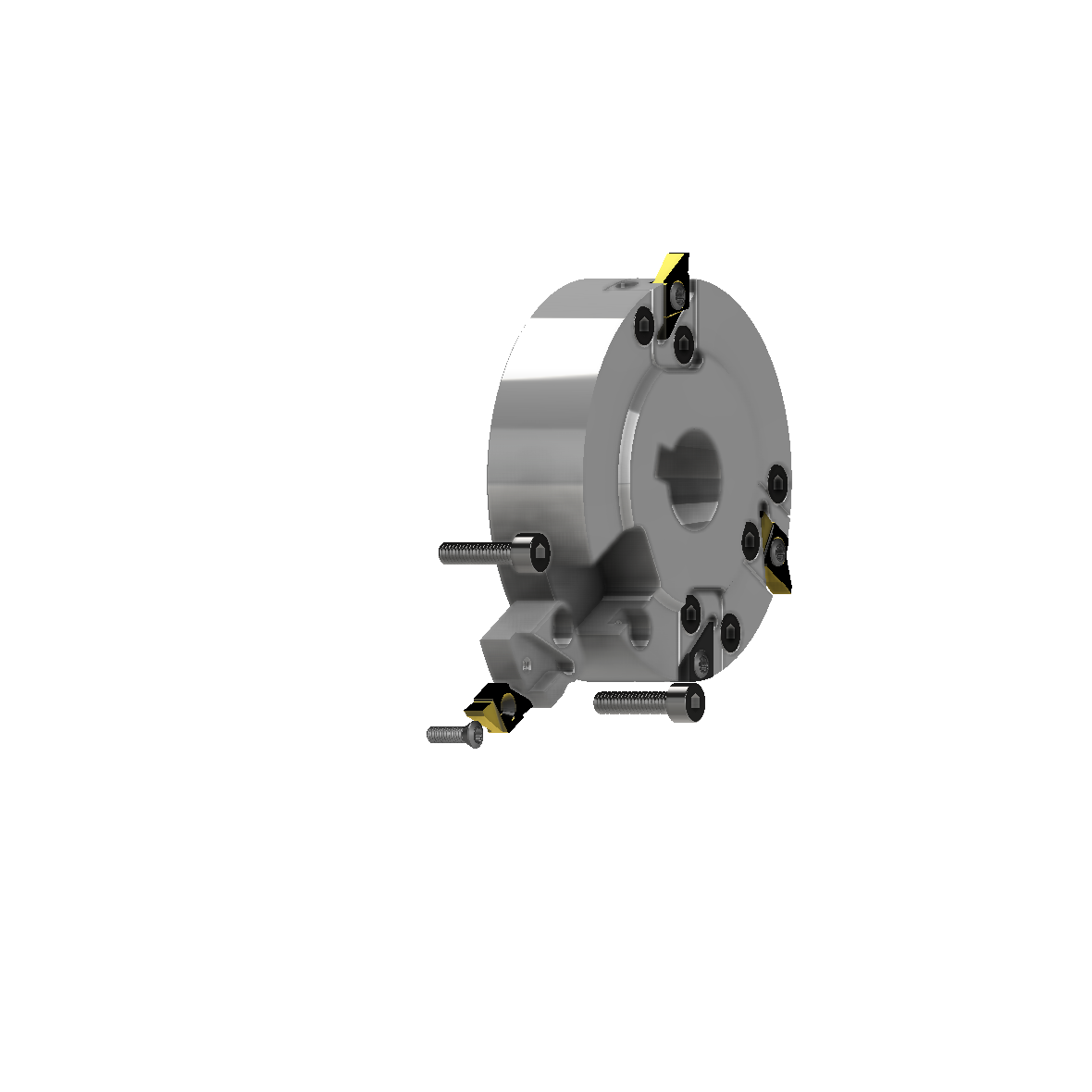

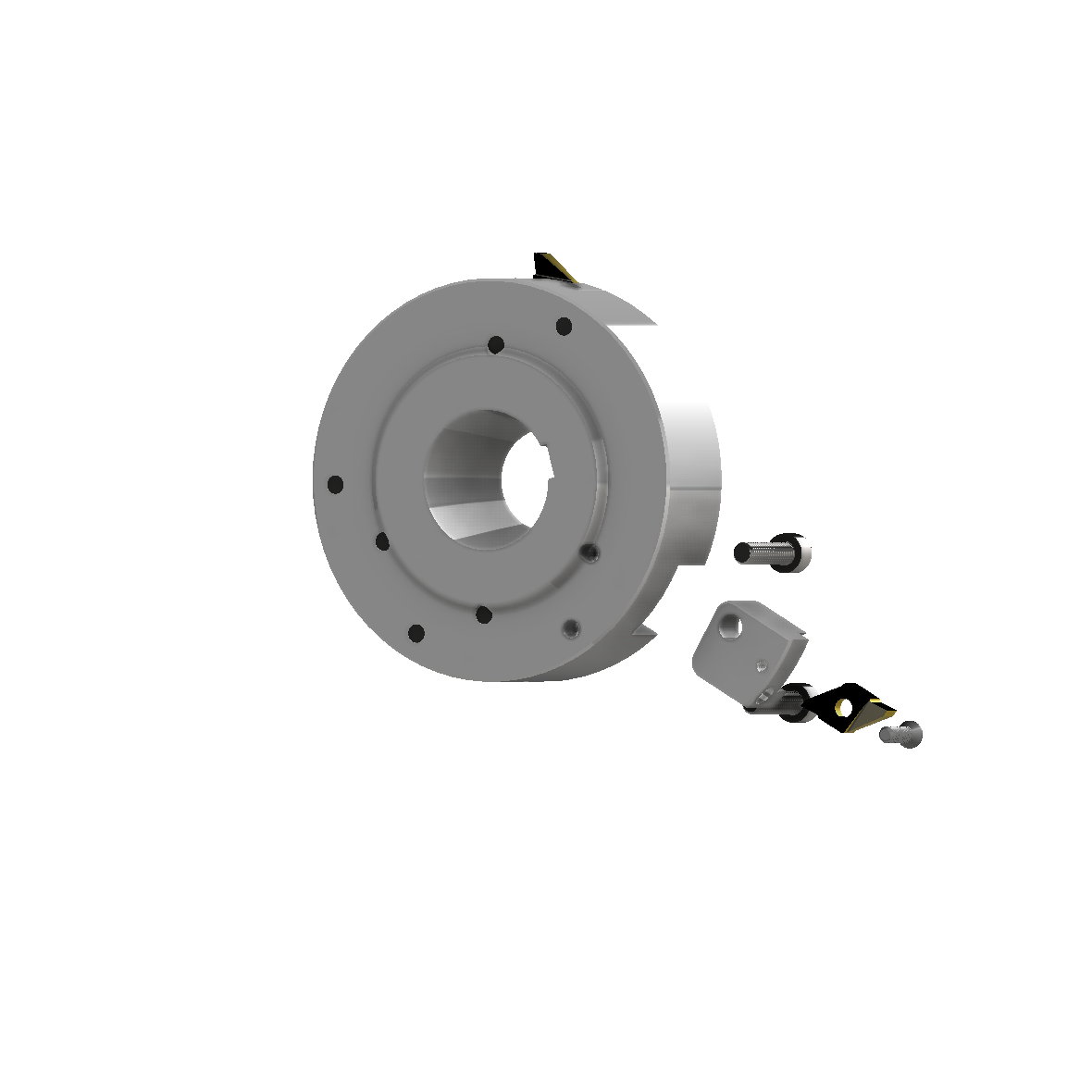

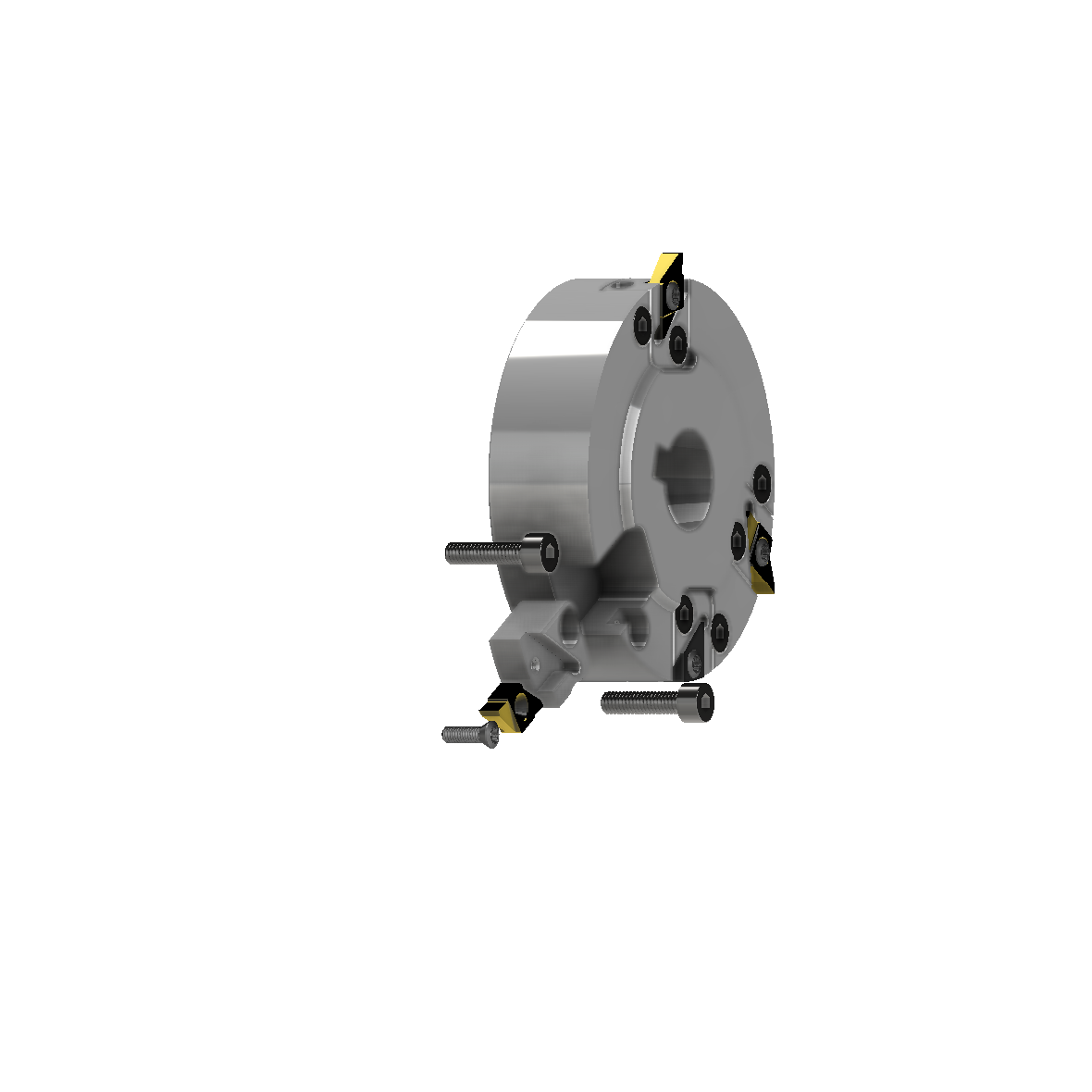

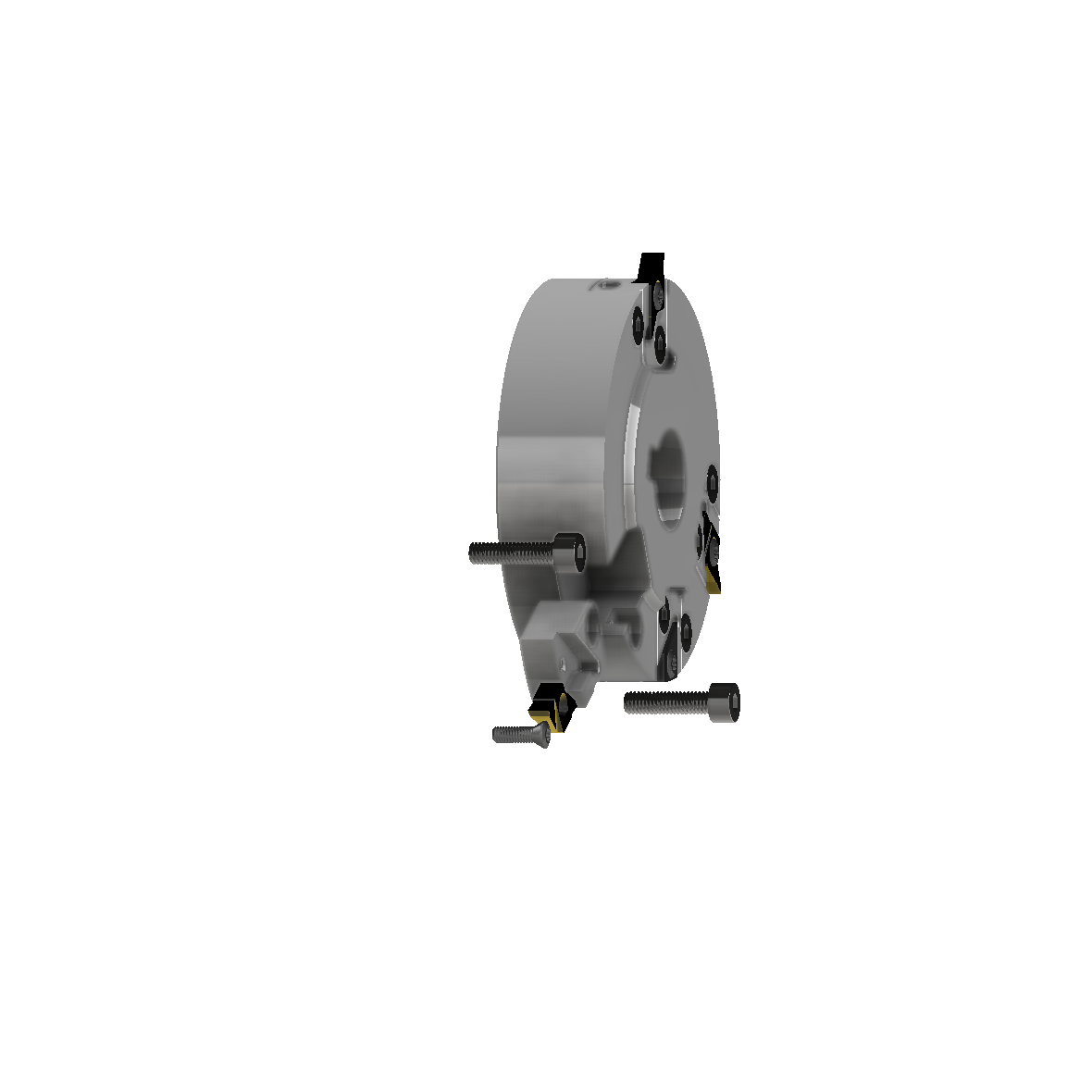

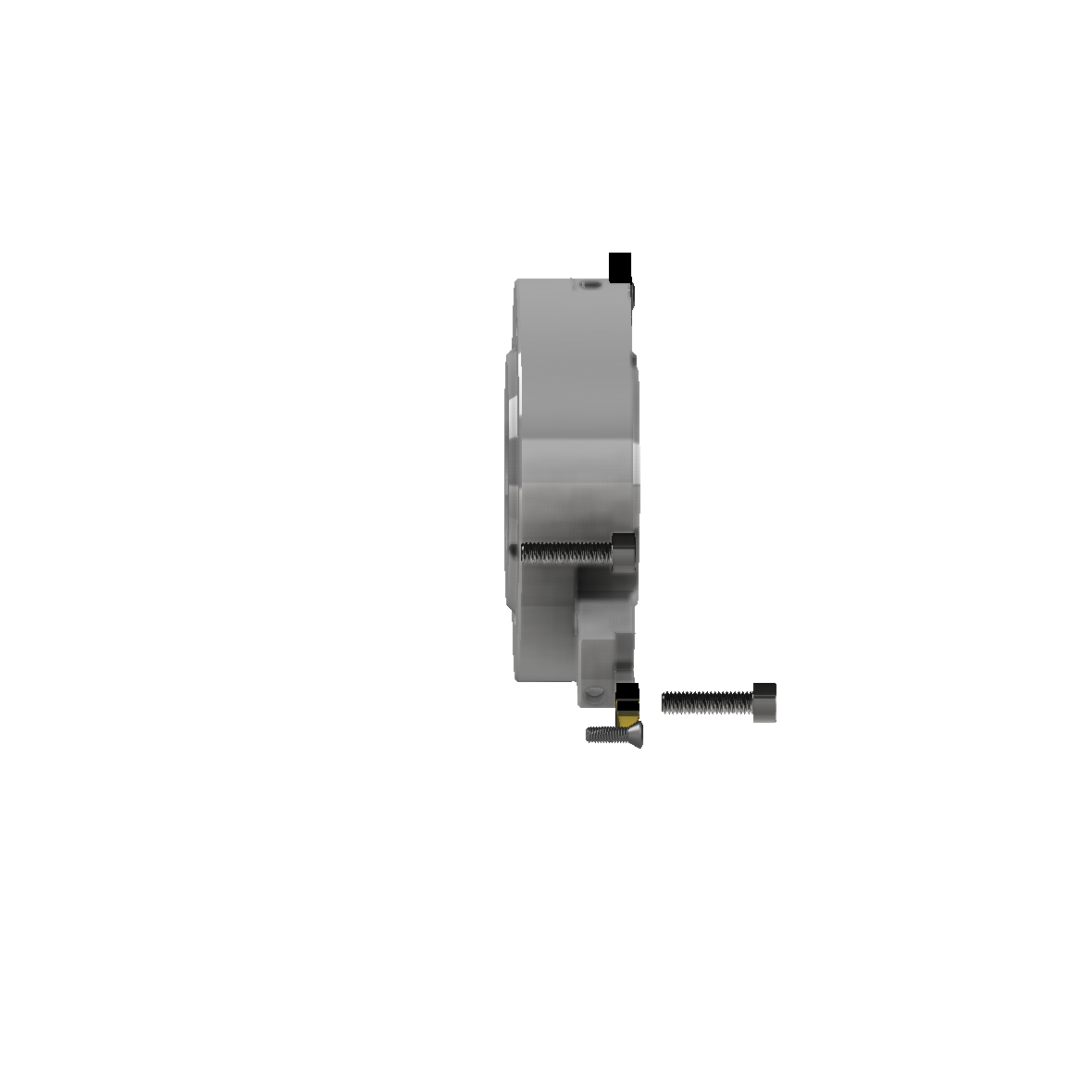

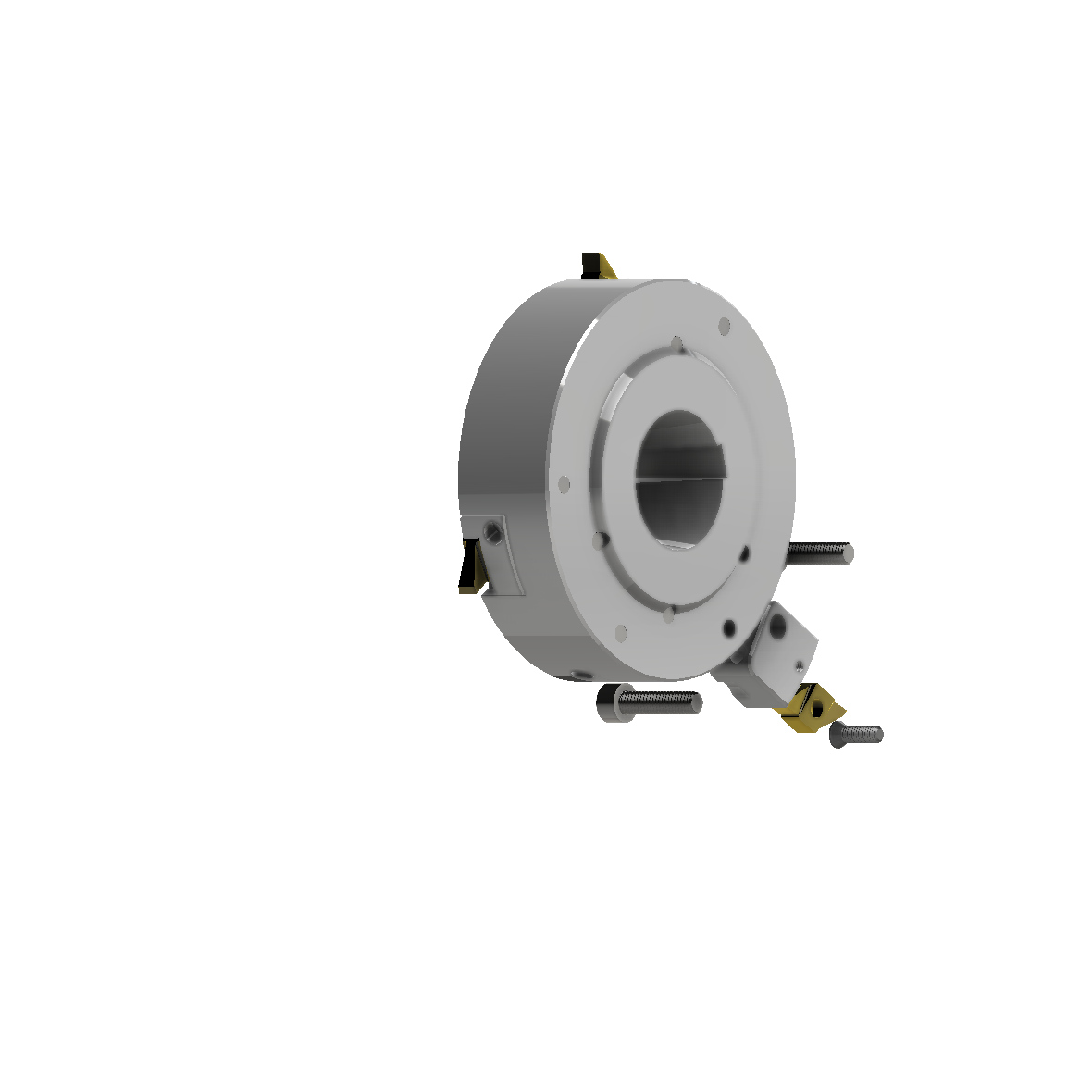

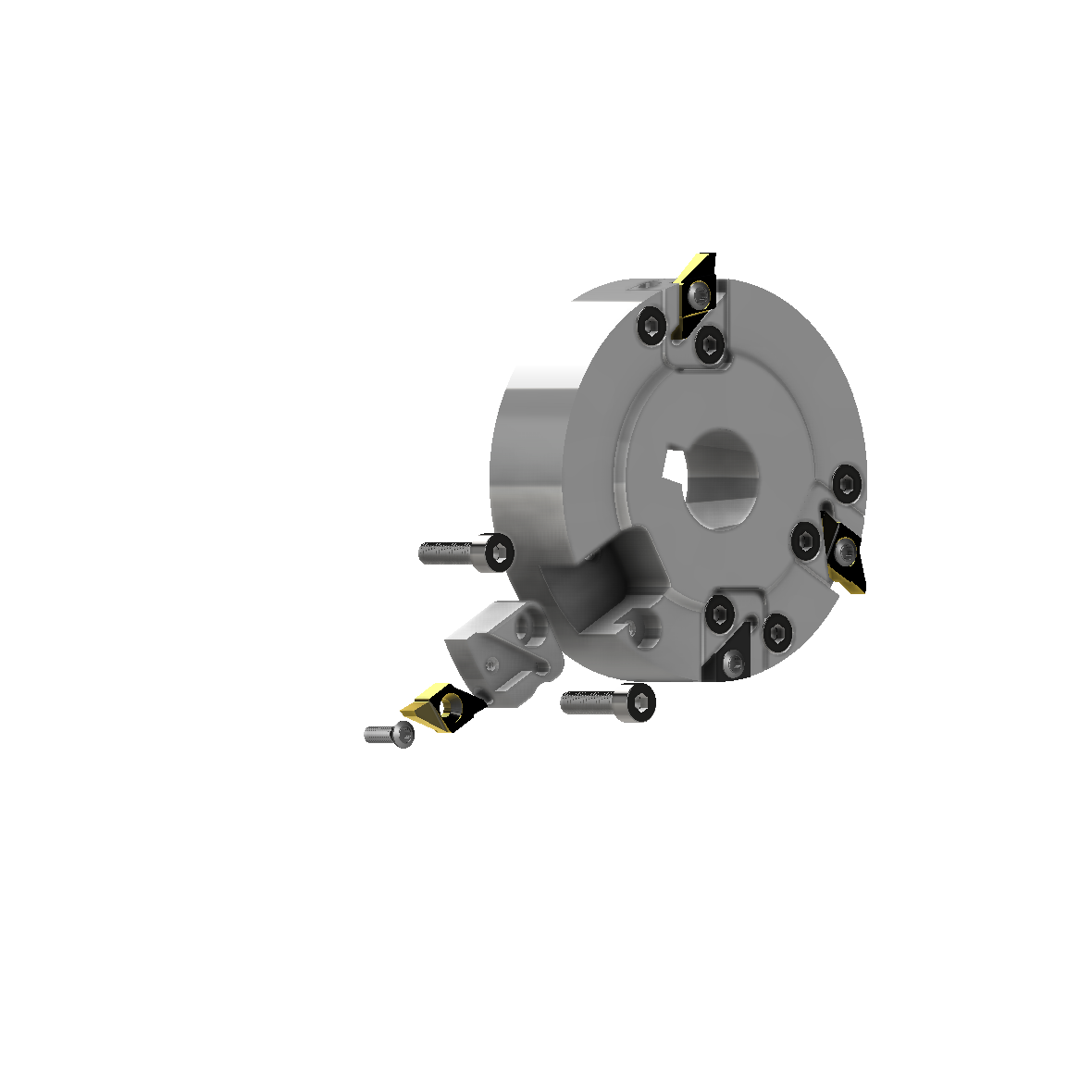

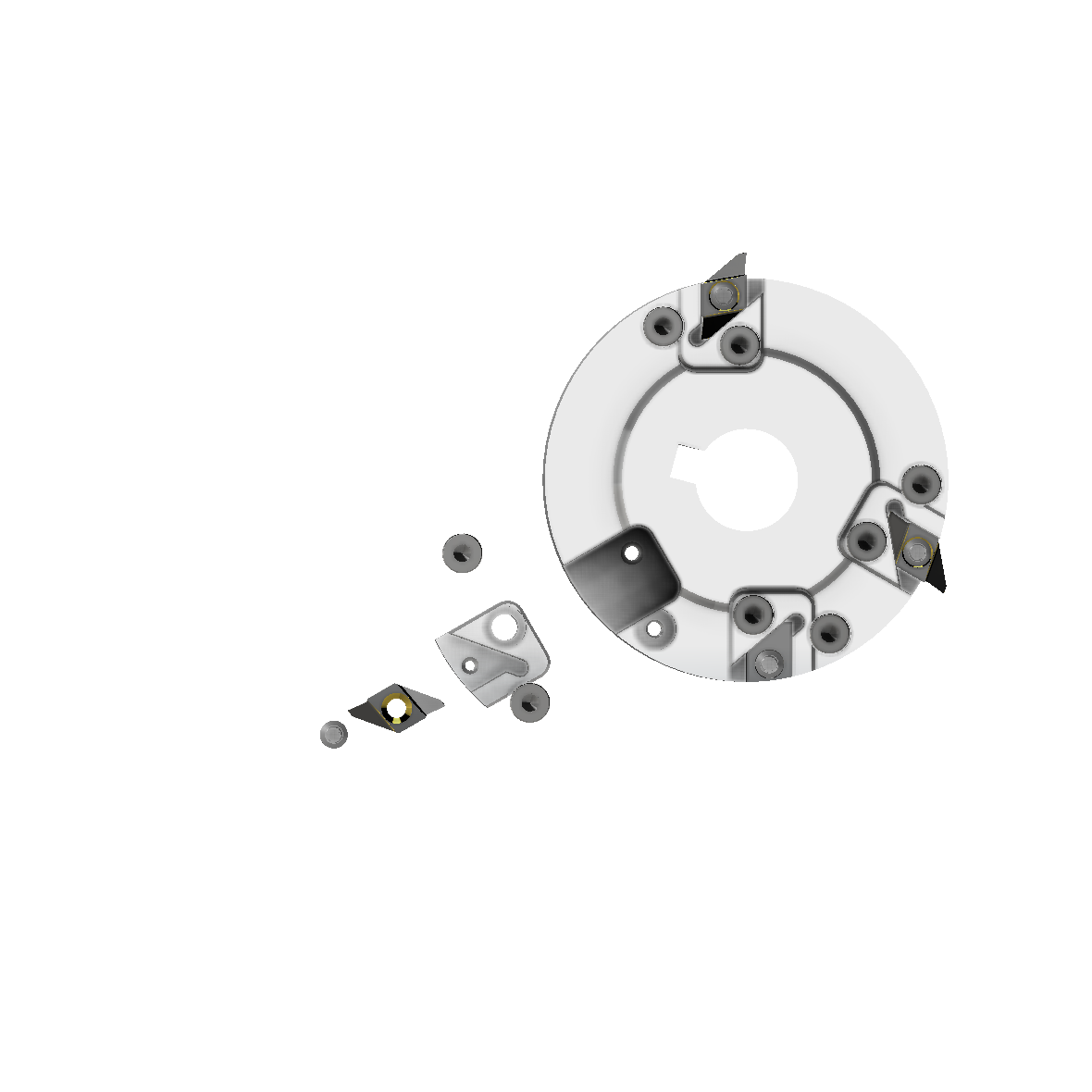

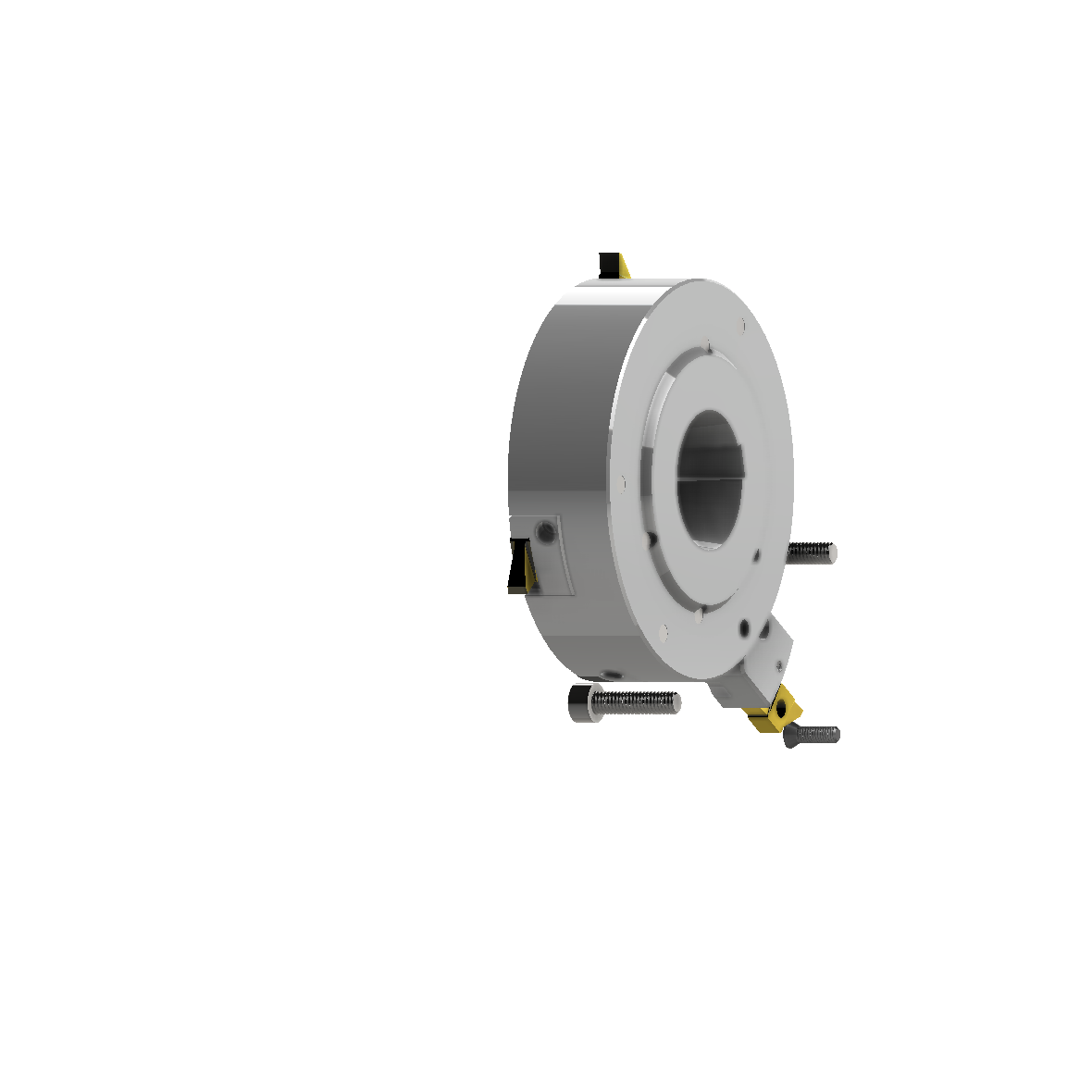

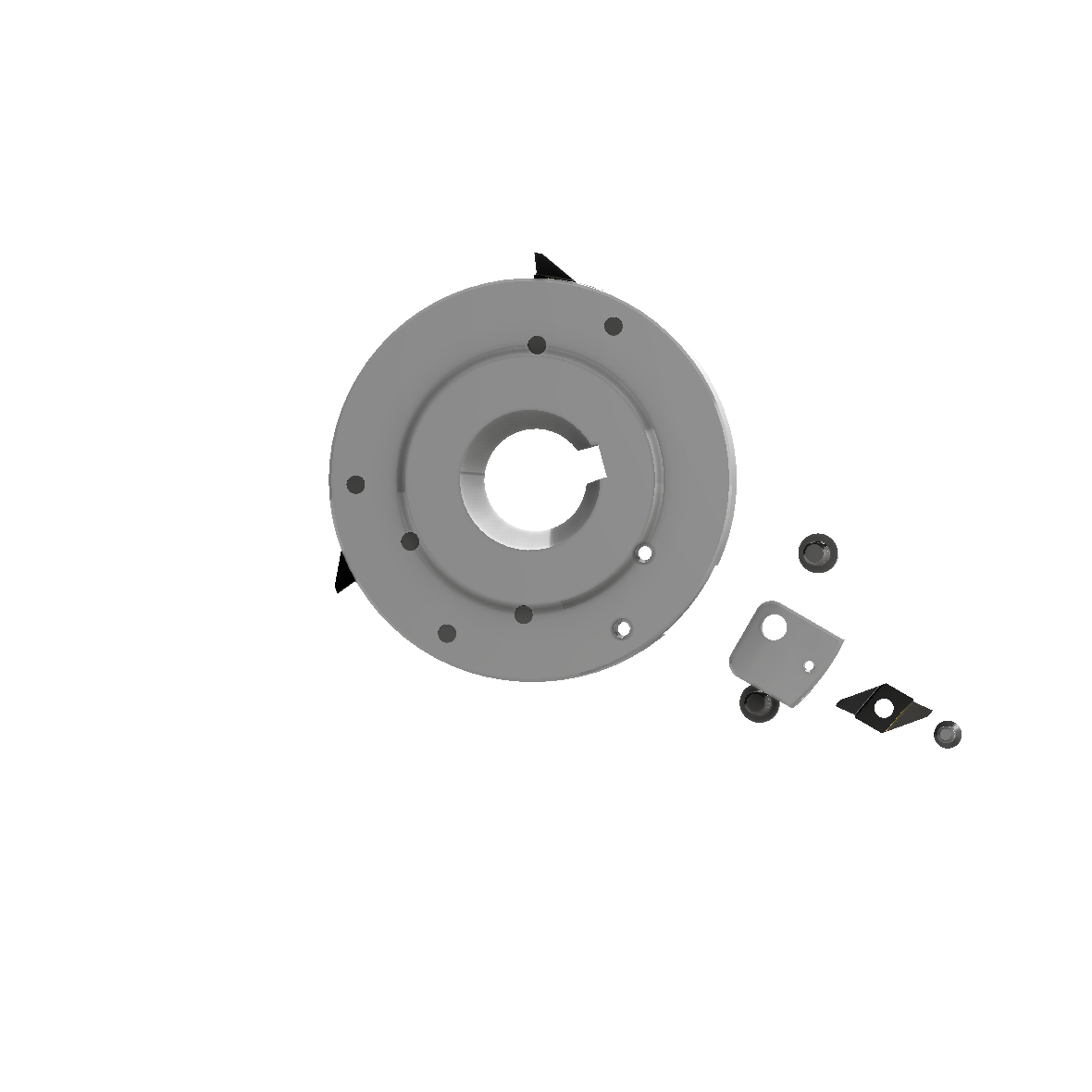

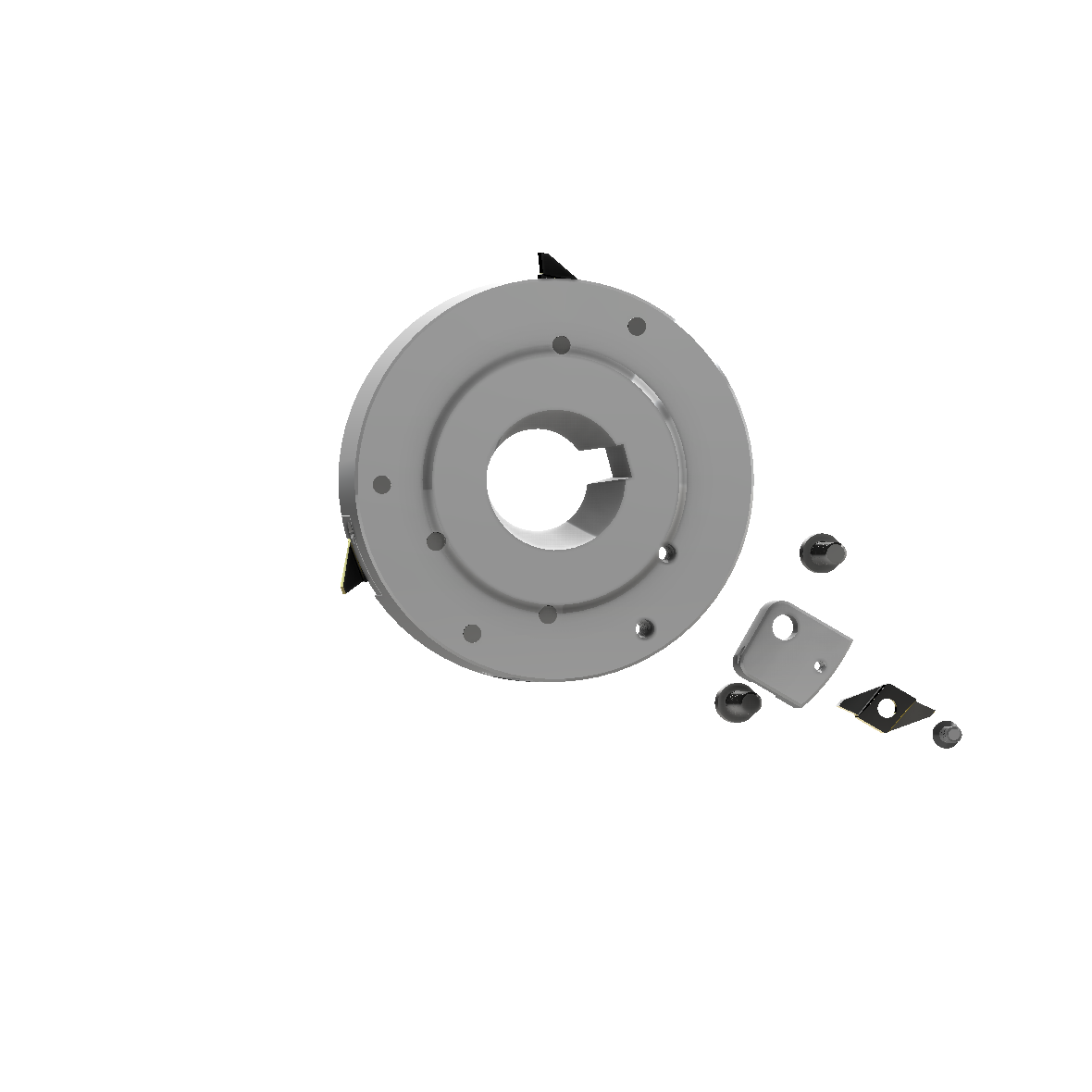

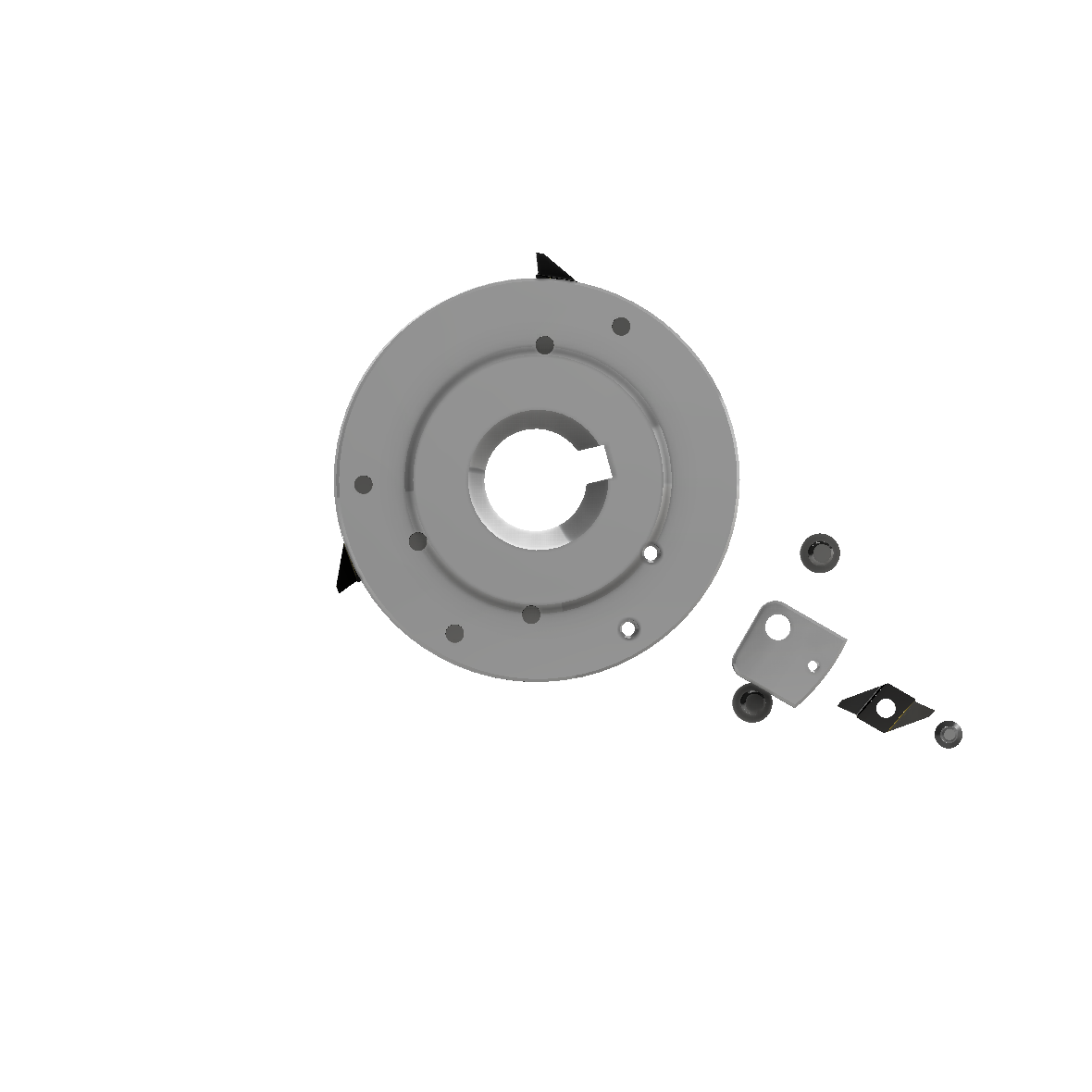

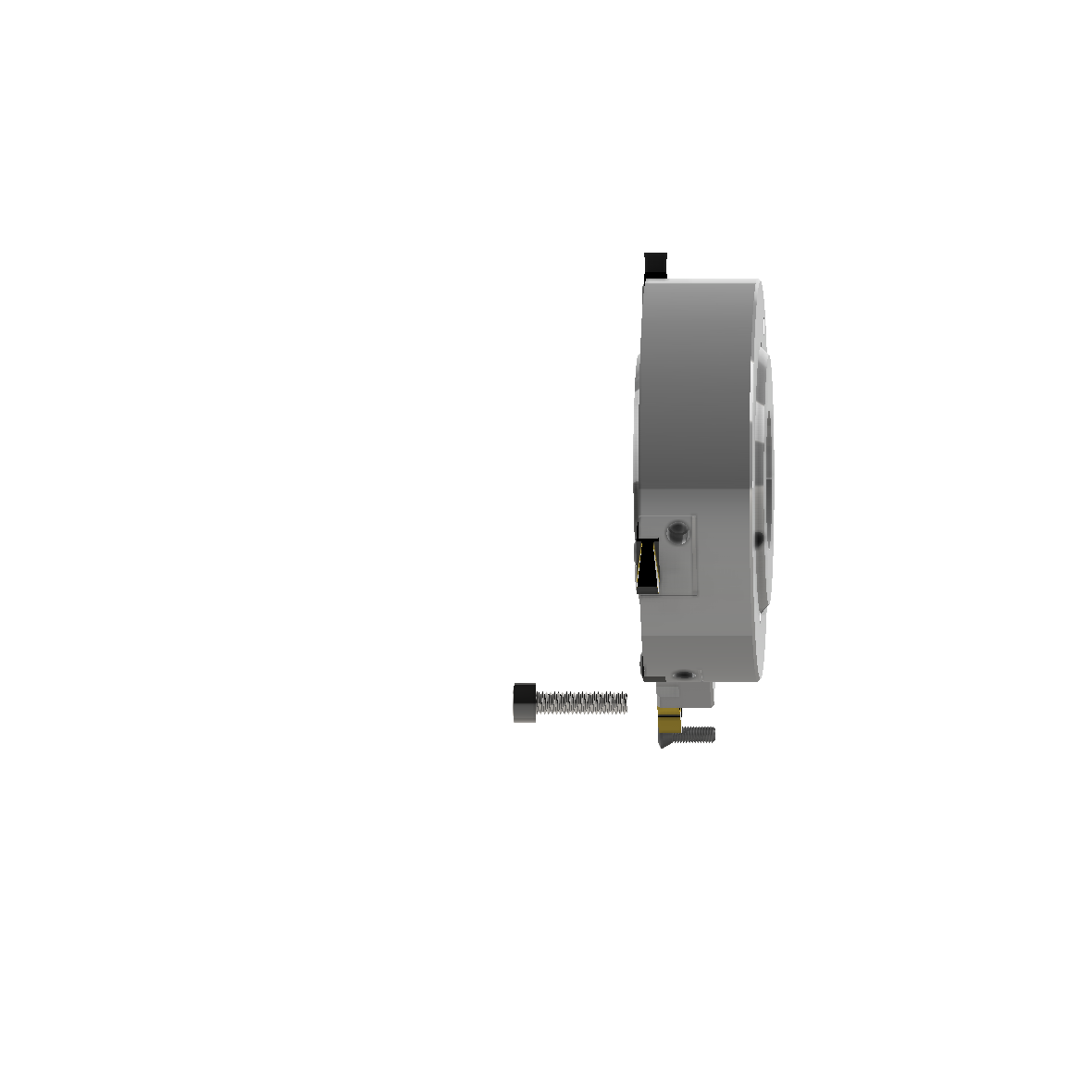

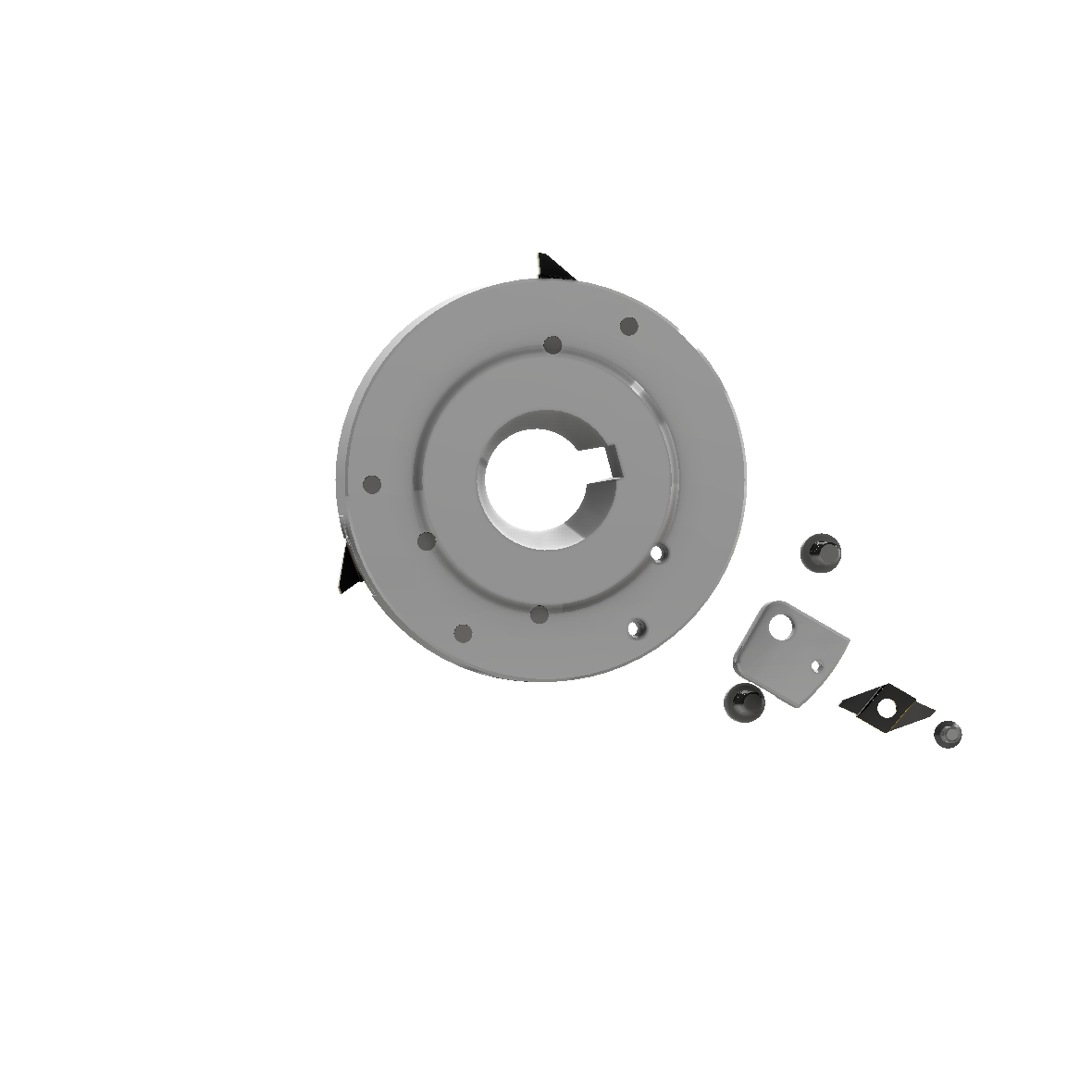

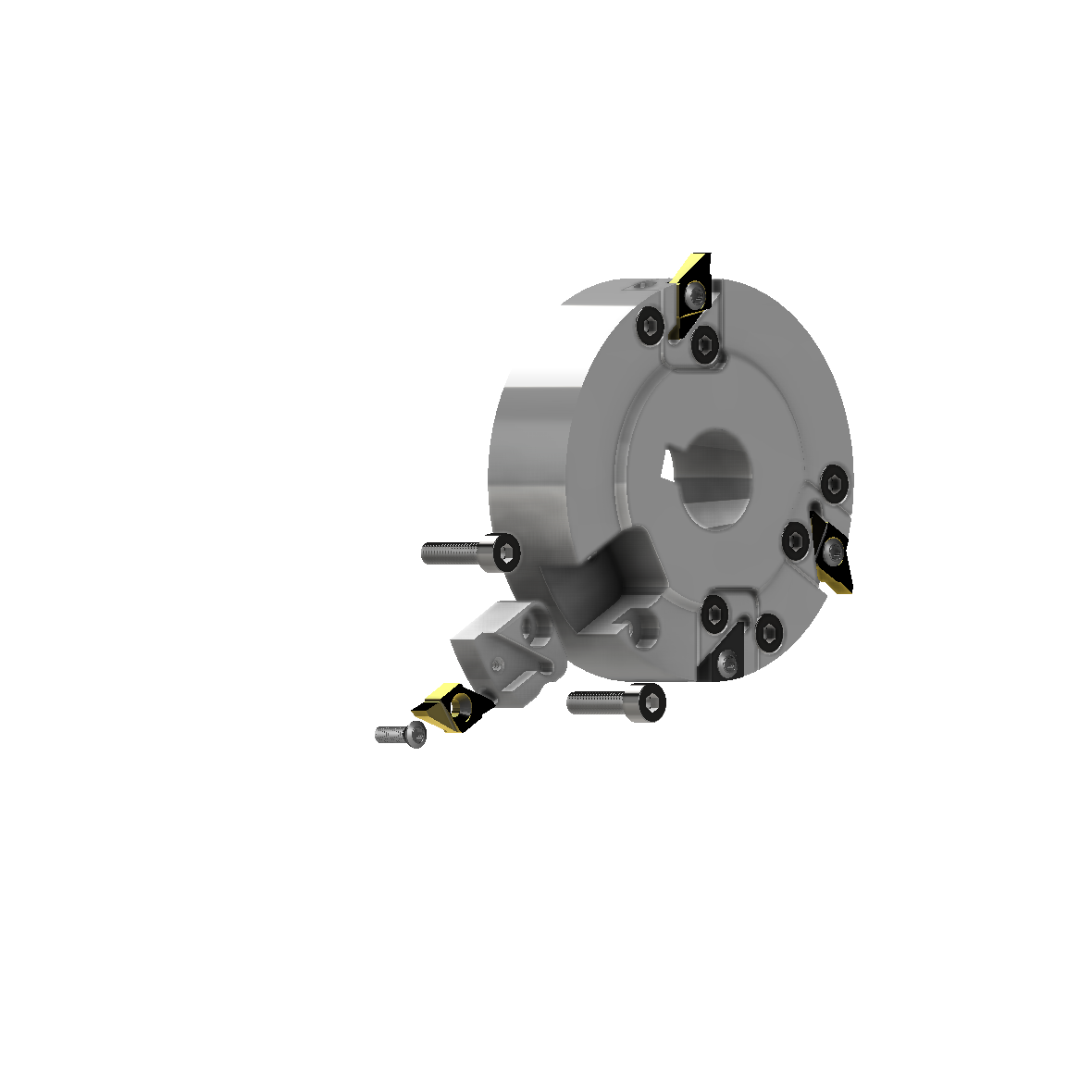

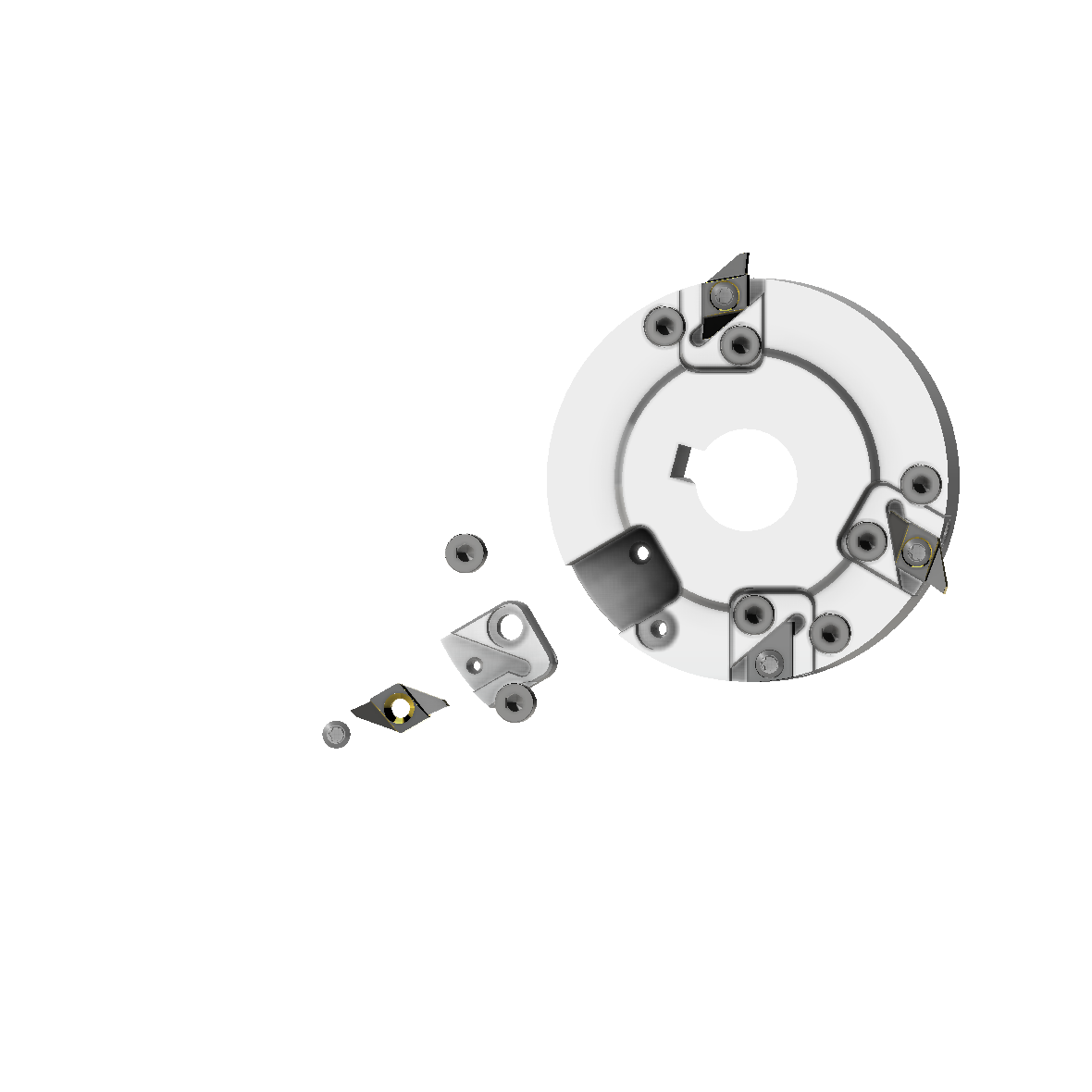

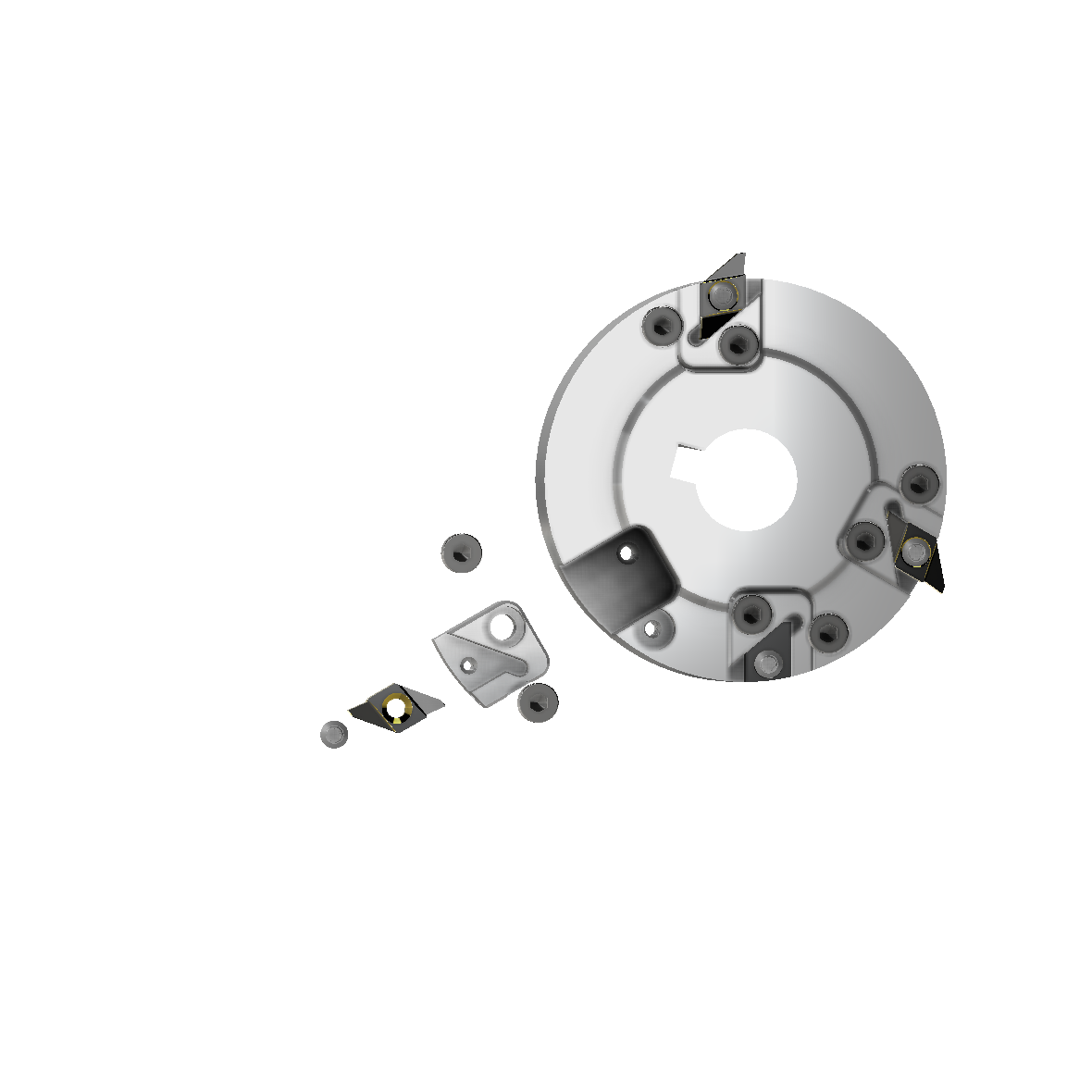

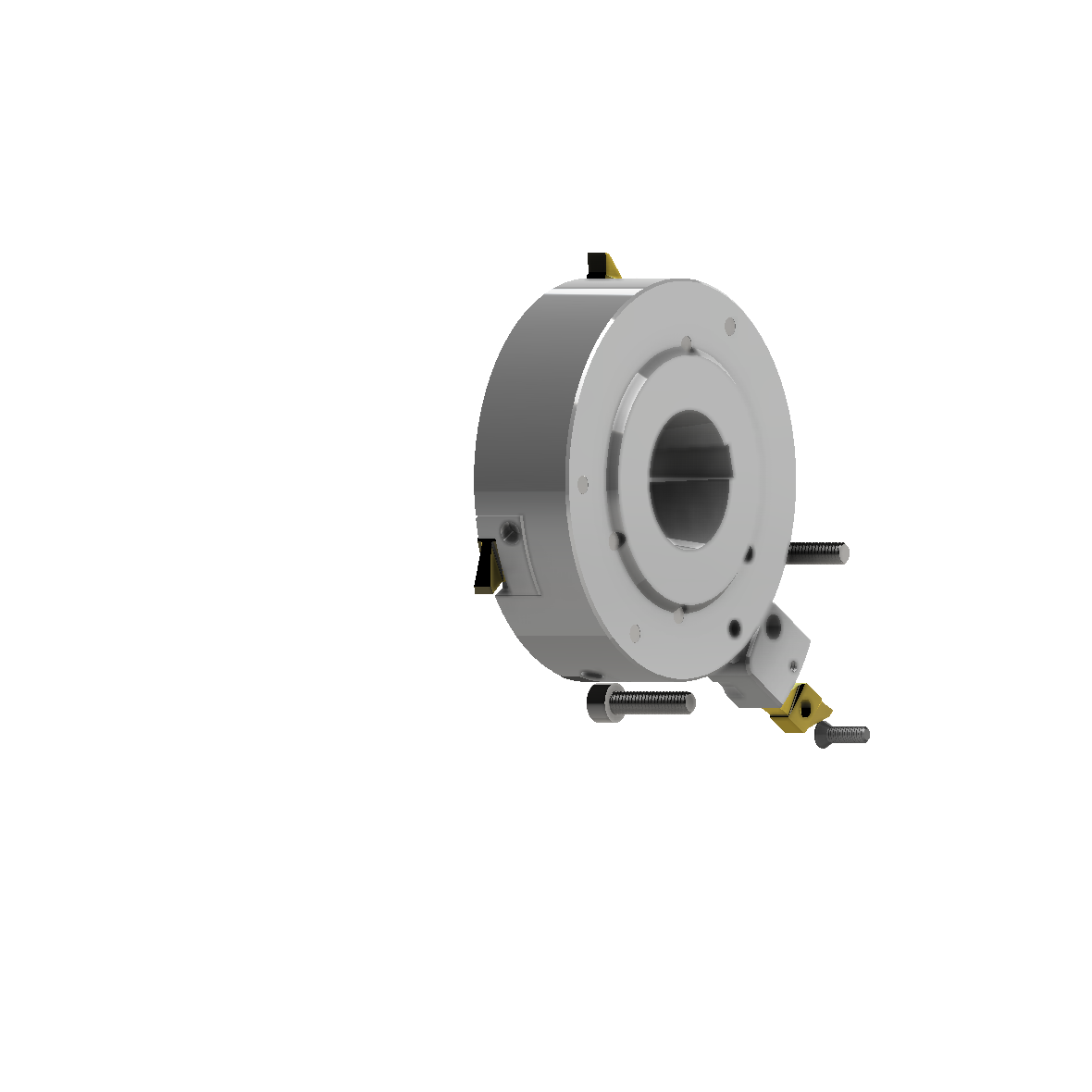

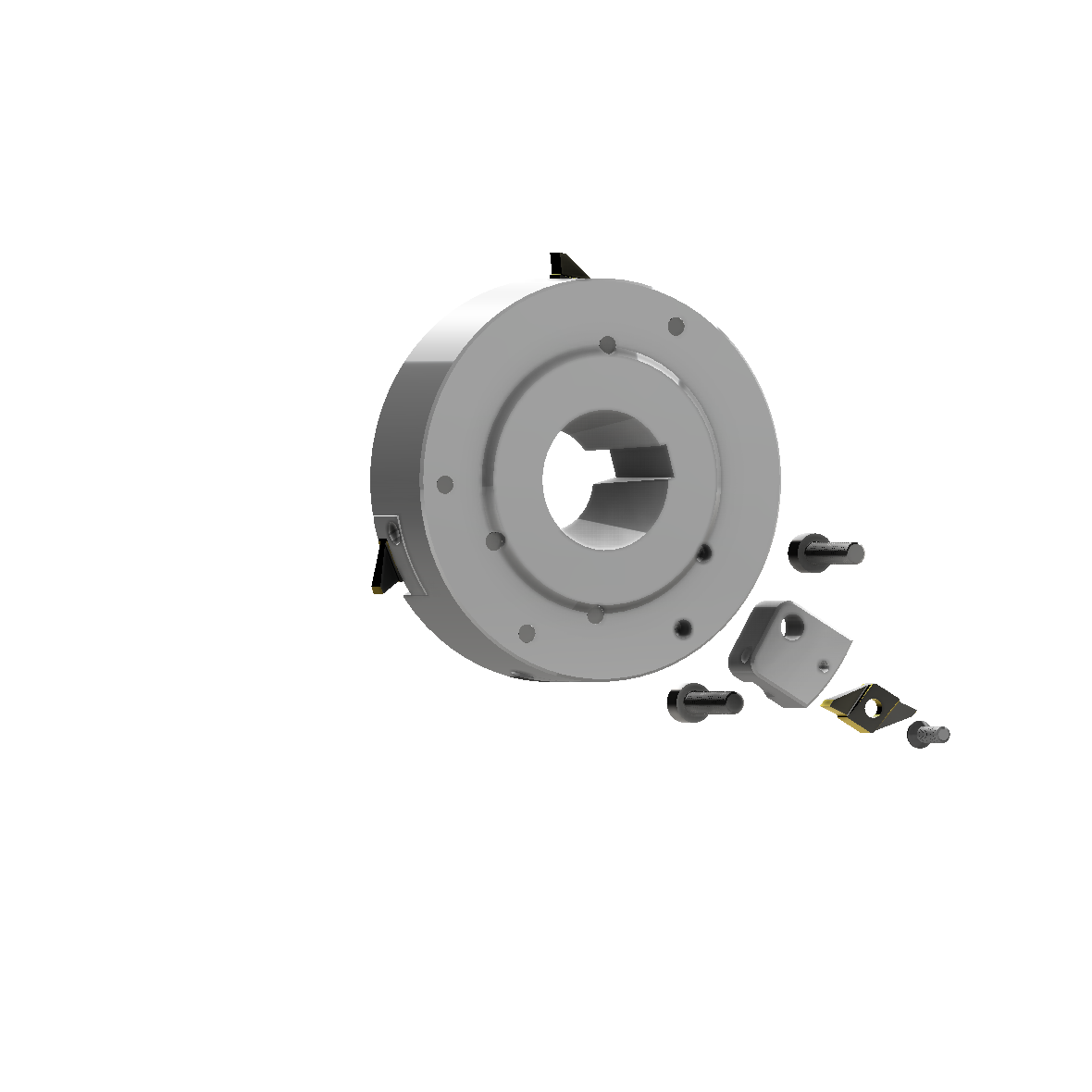

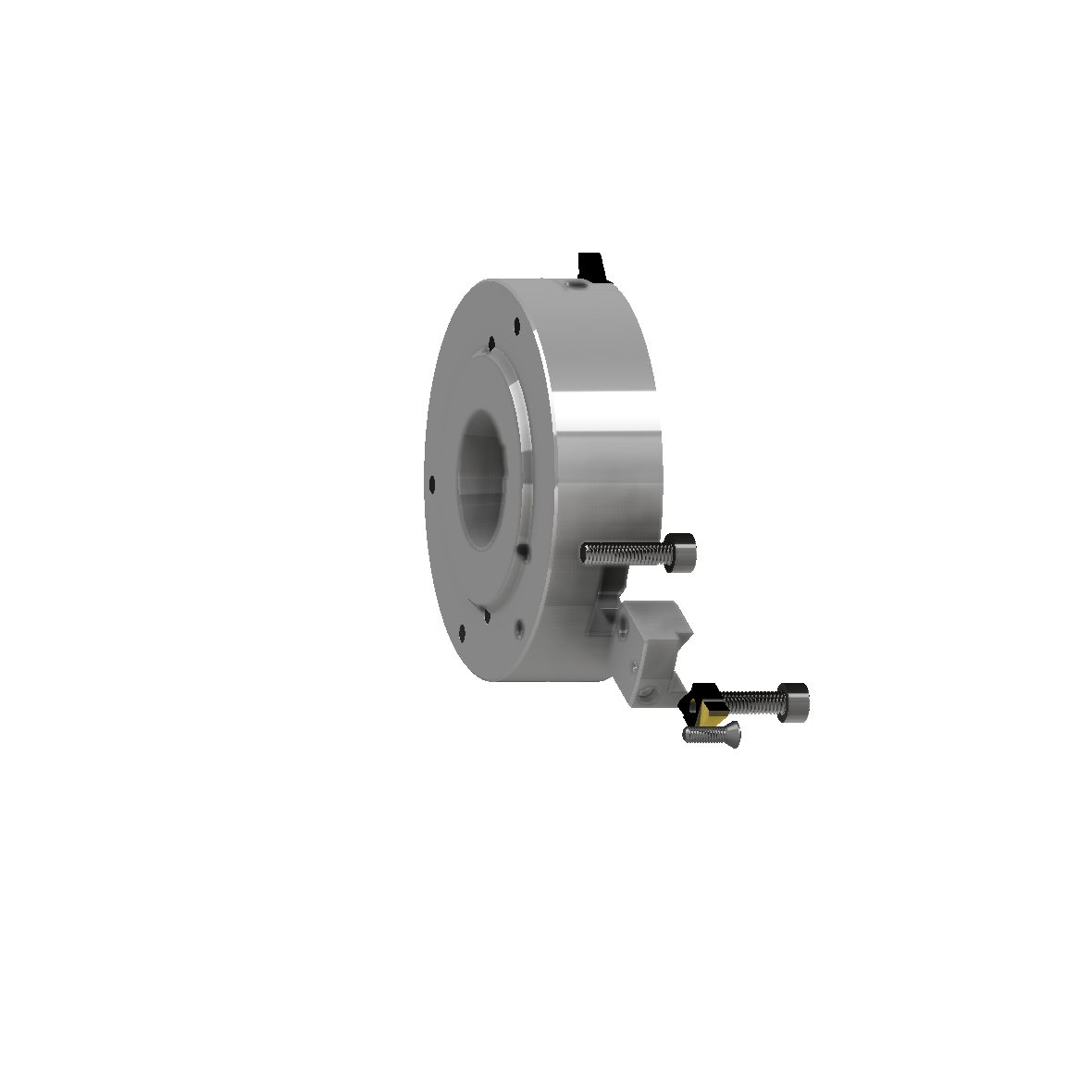

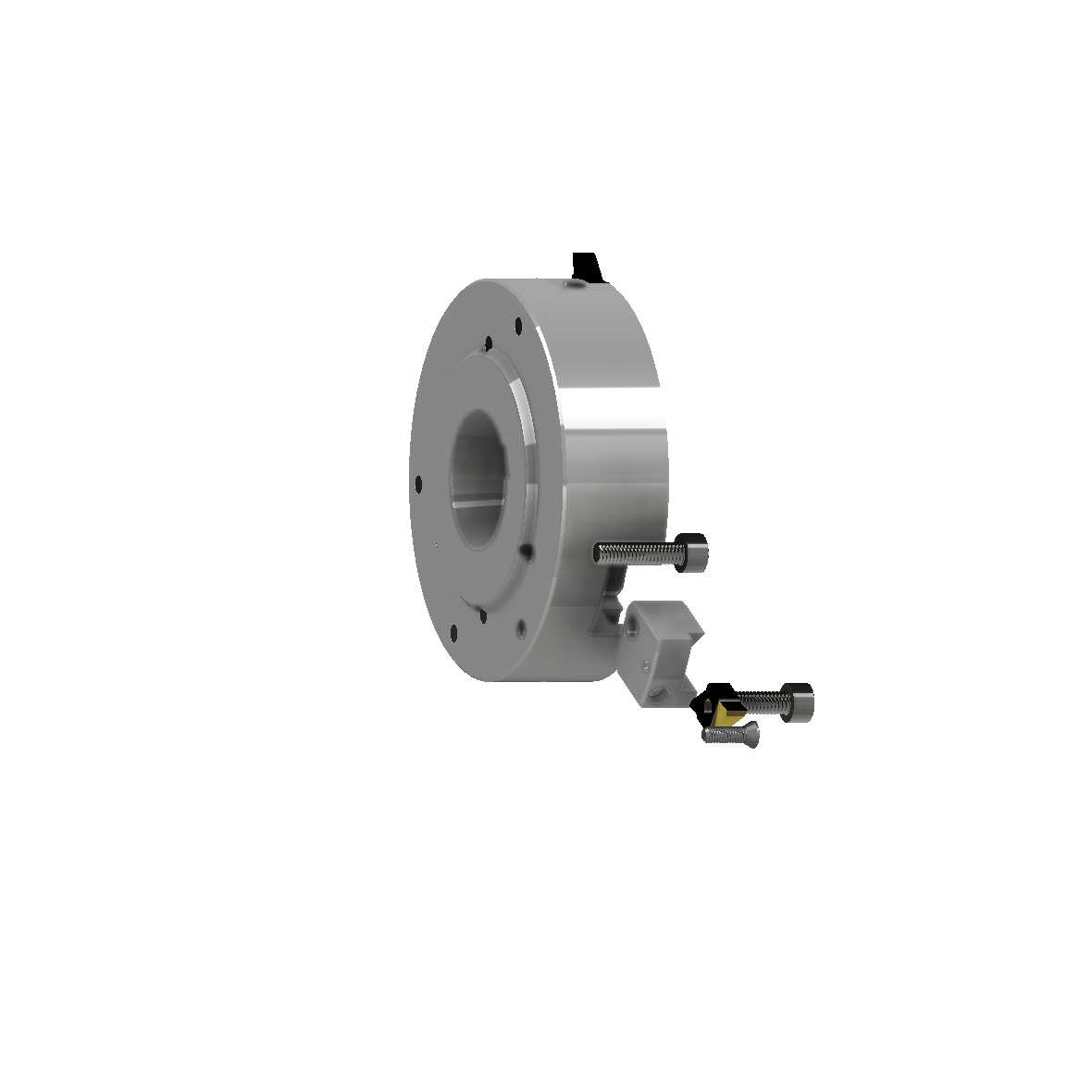

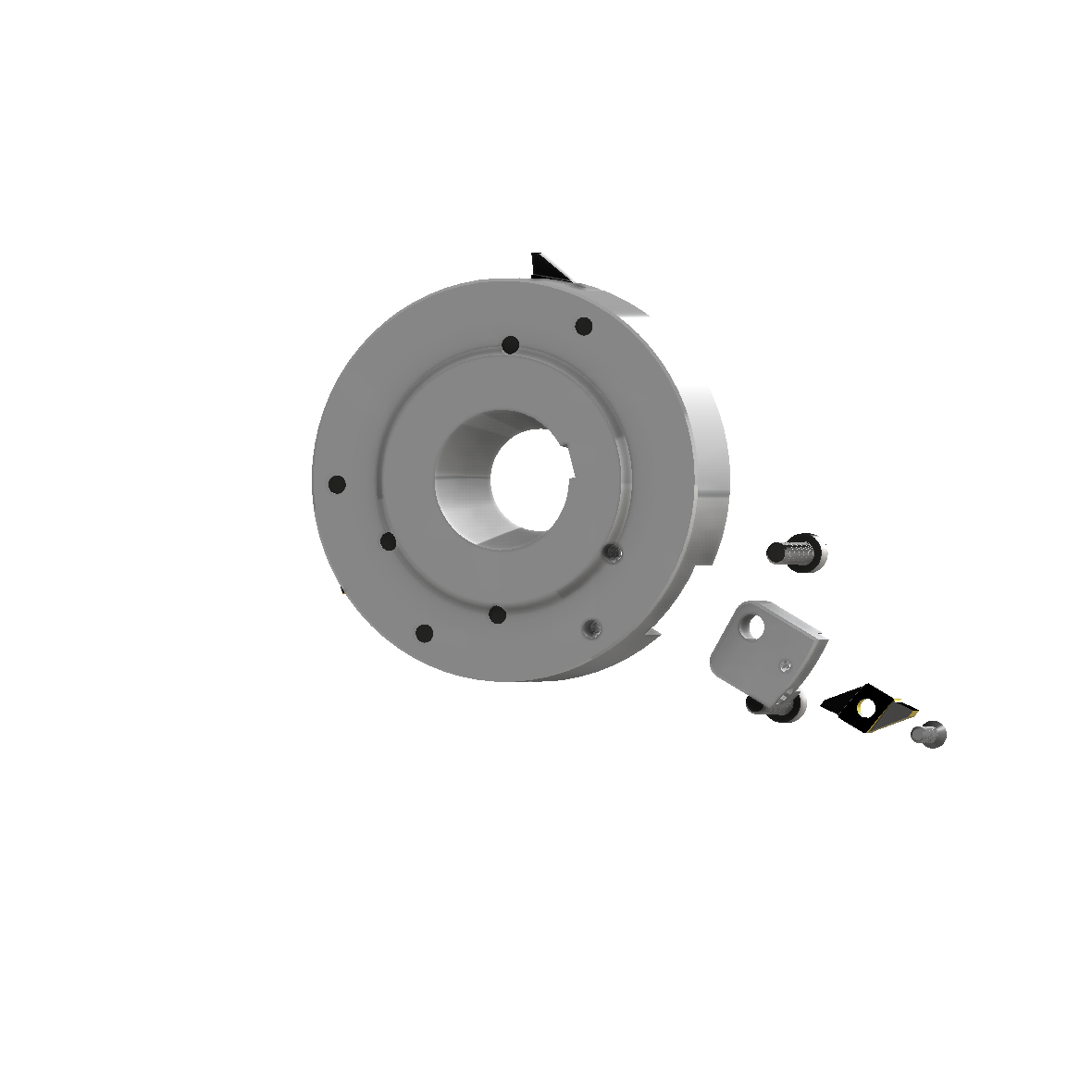

System PFV

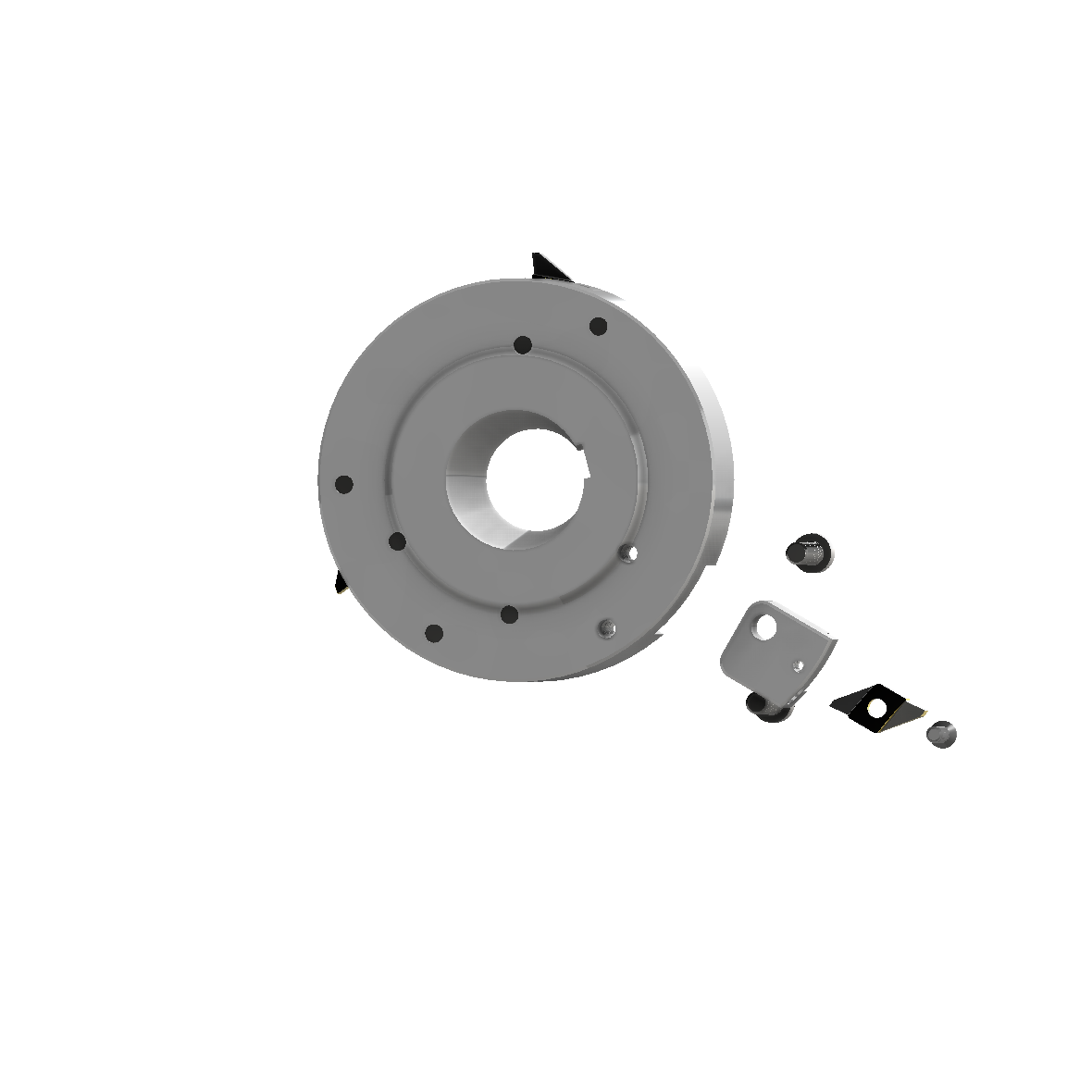

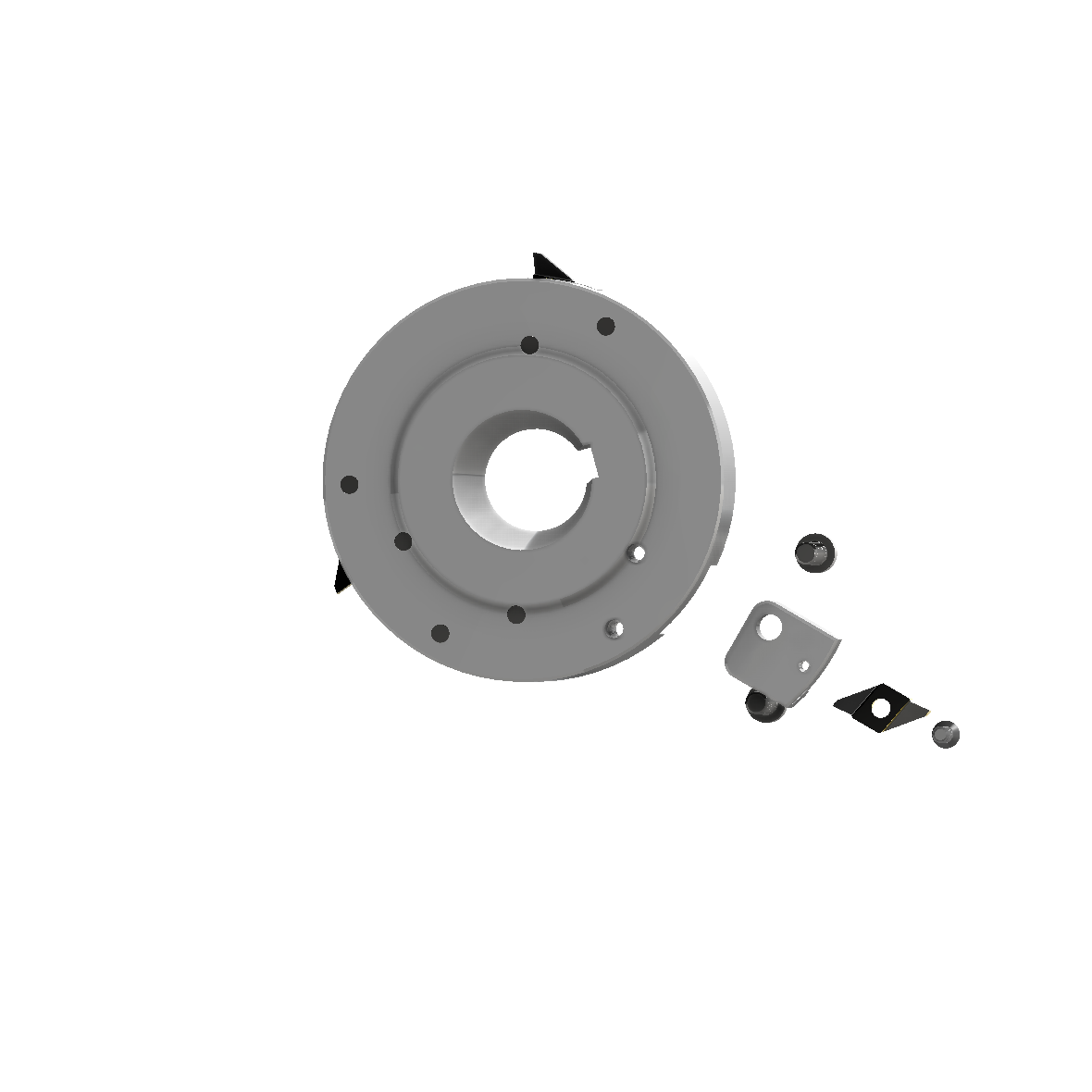

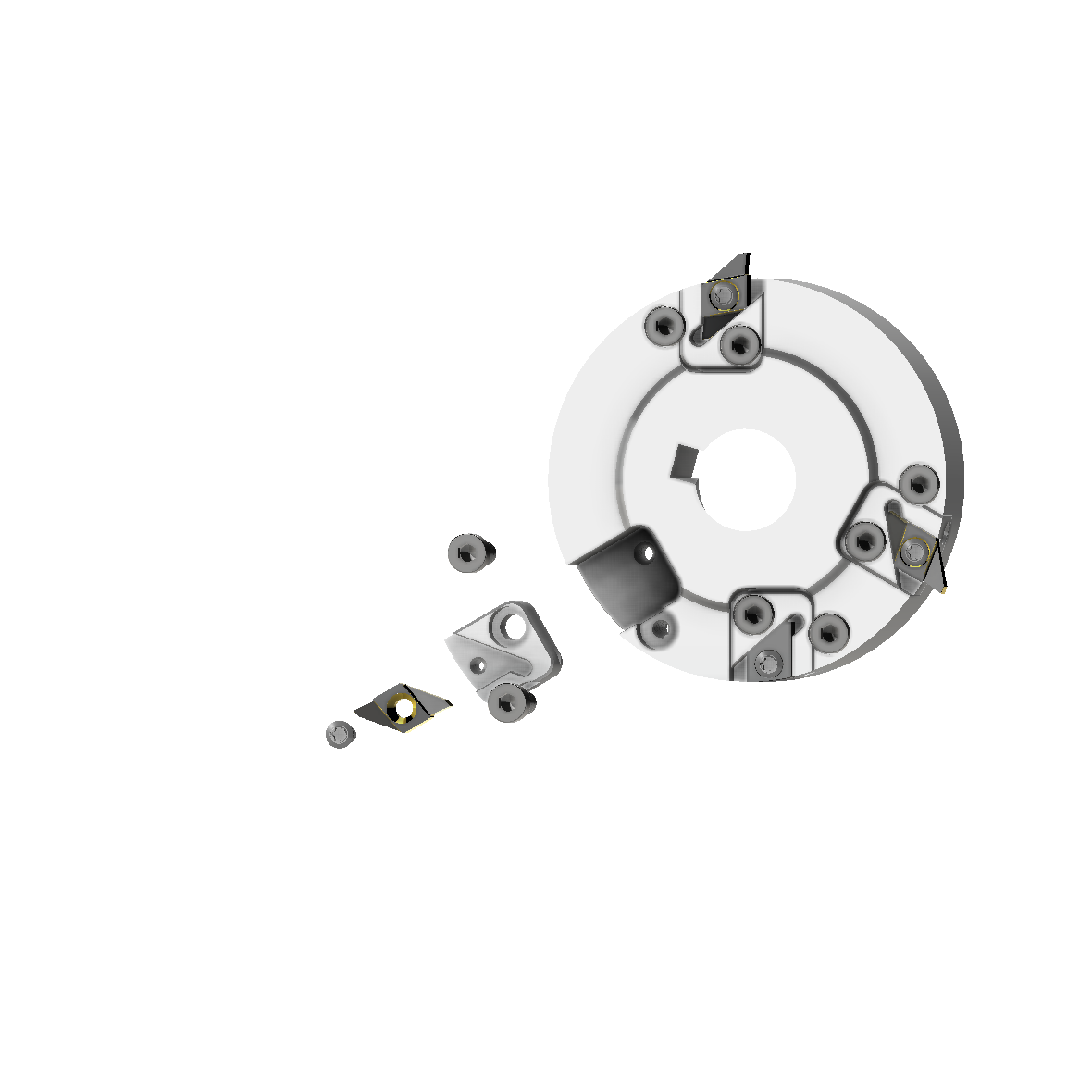

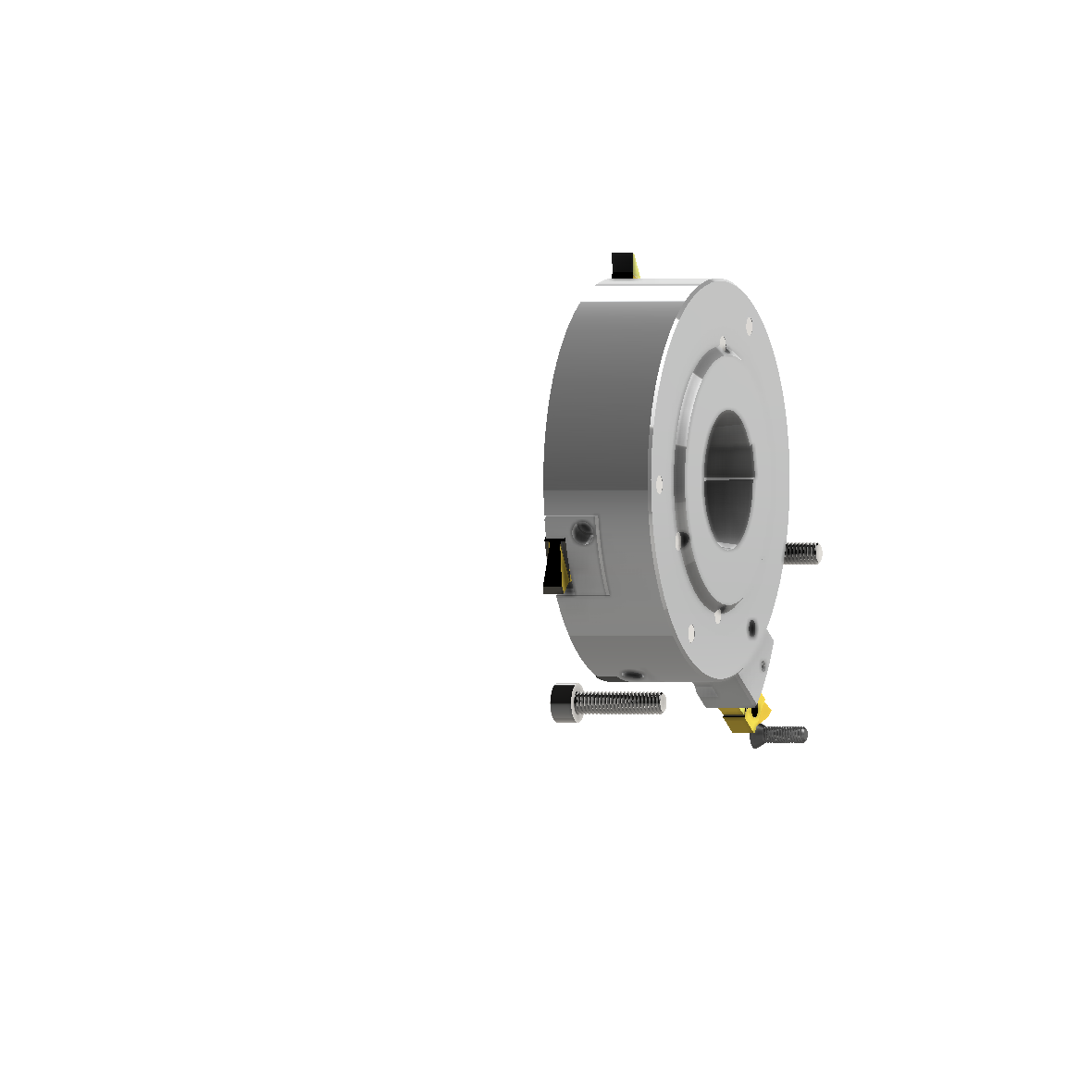

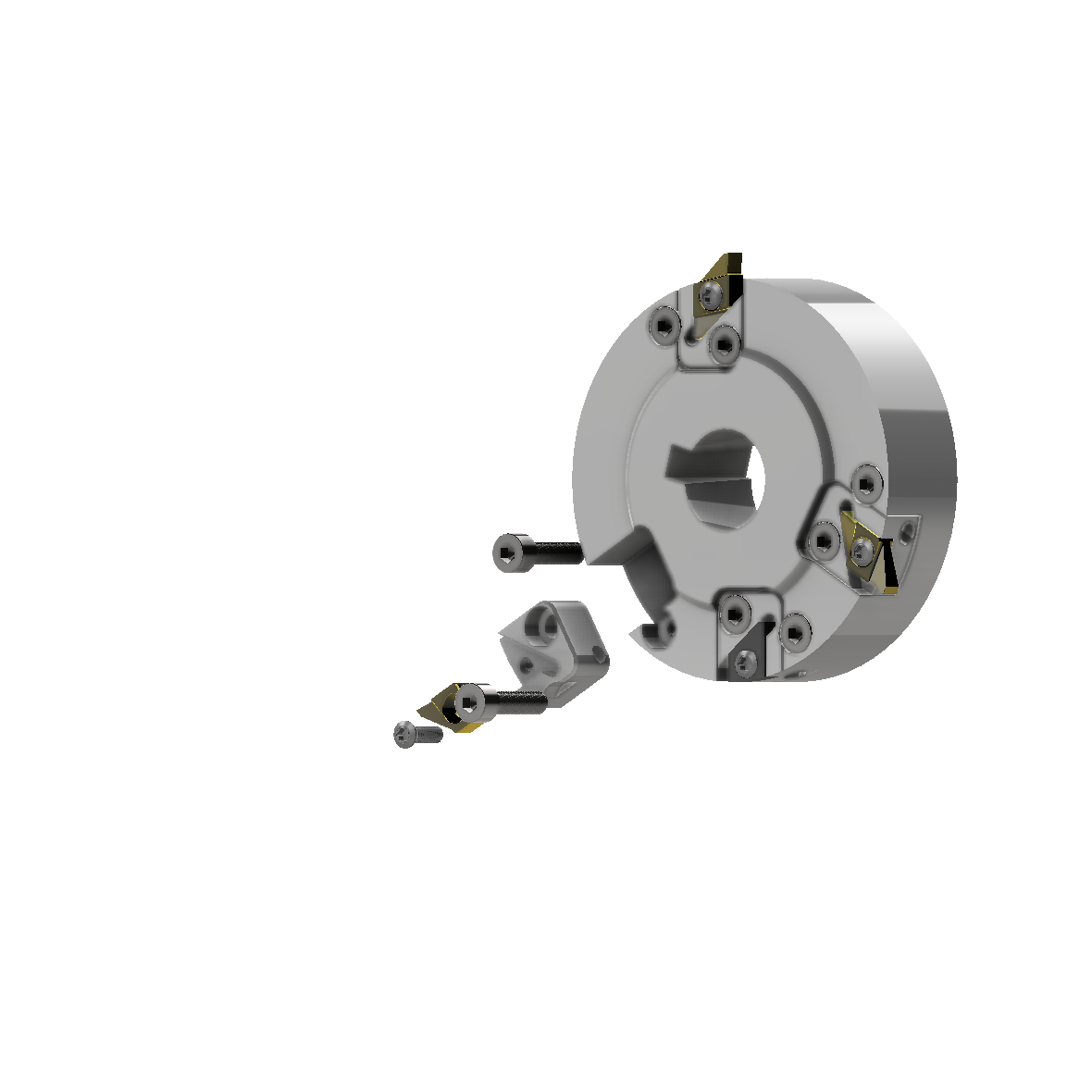

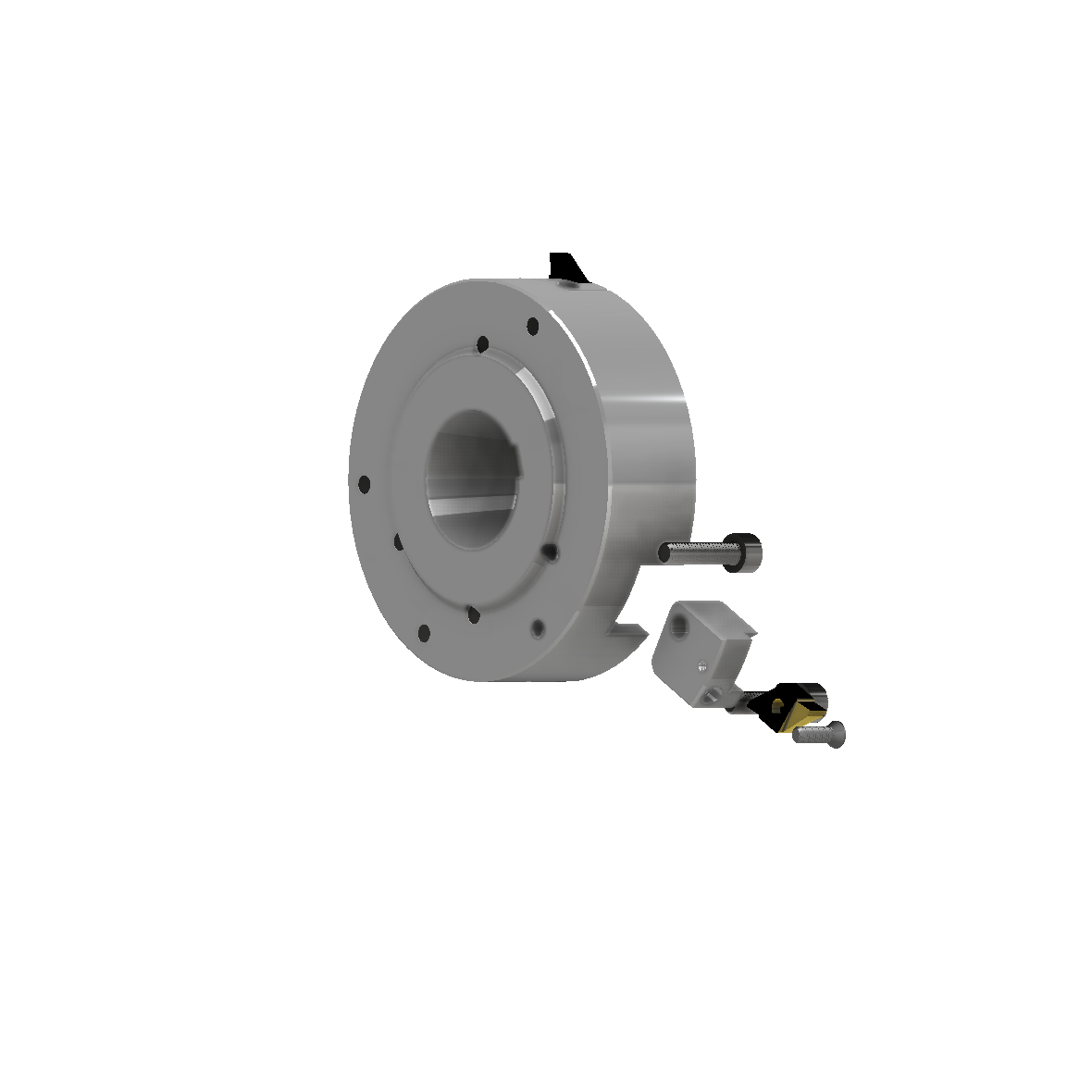

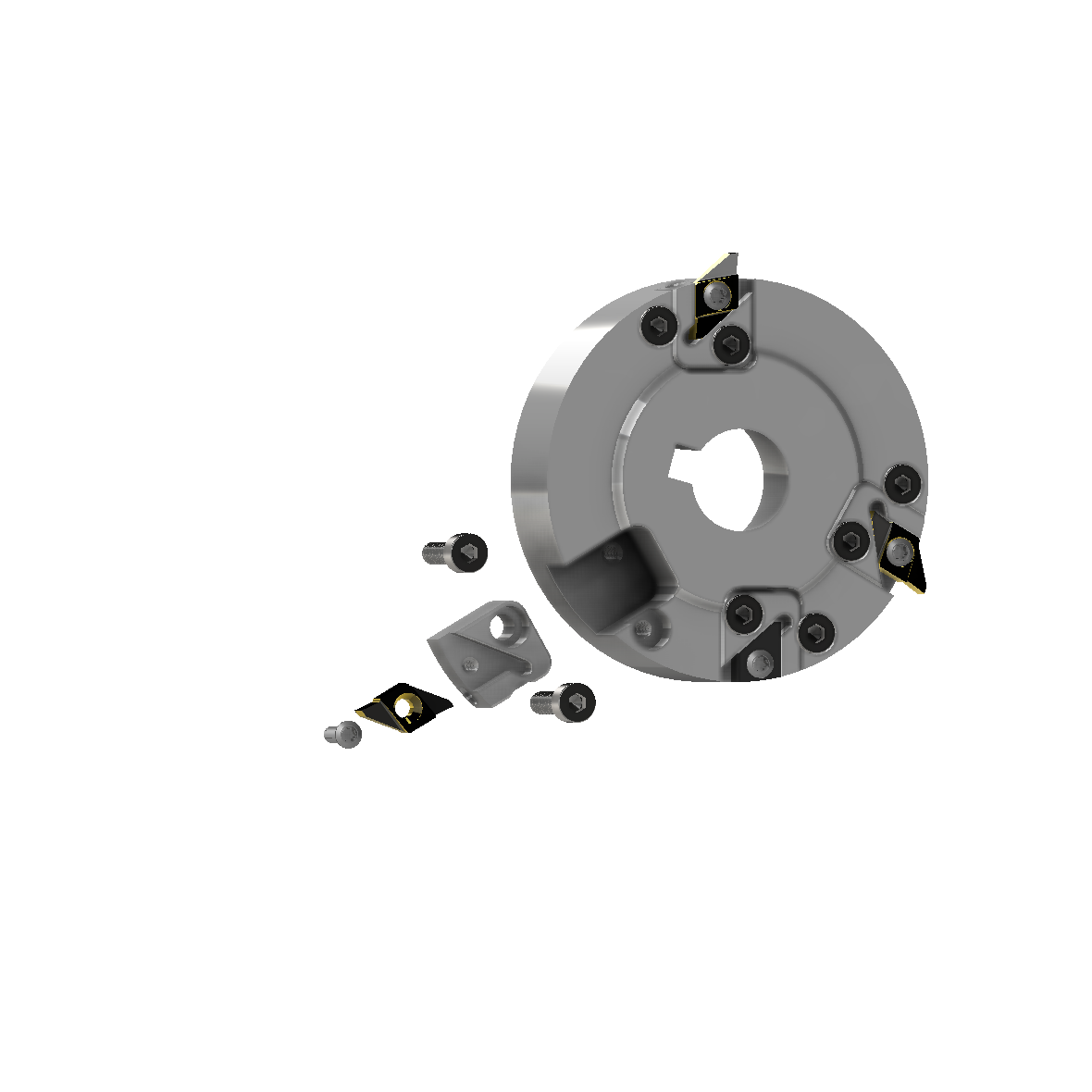

Polygonfräser / Schlagmesser mit einstellbaren Kassetten als Aufnahme für die Wendschneidplatten
PFV Schlagmesser l Maschinentypen
Shop: PFV-Polygonfräsersystem

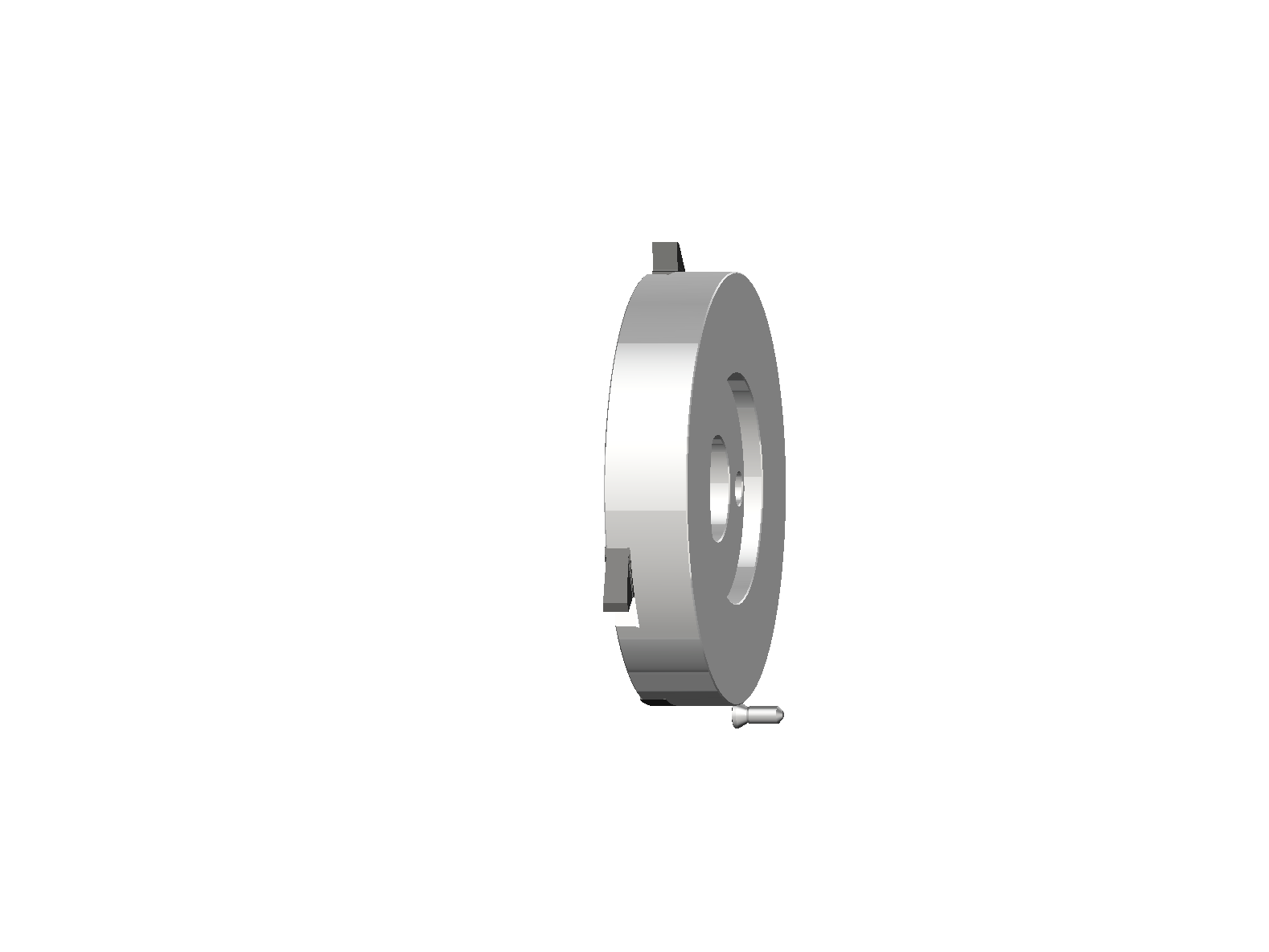

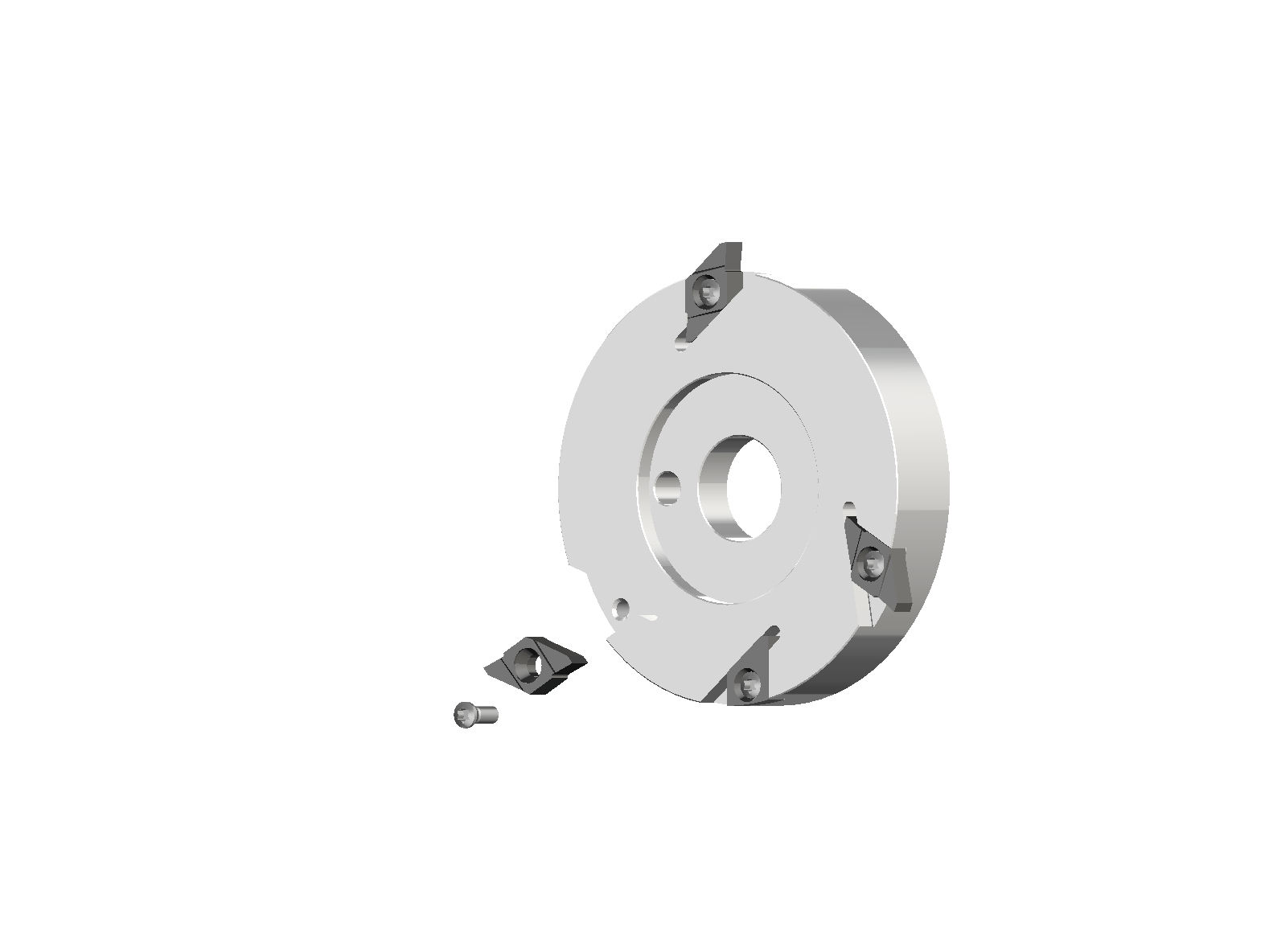

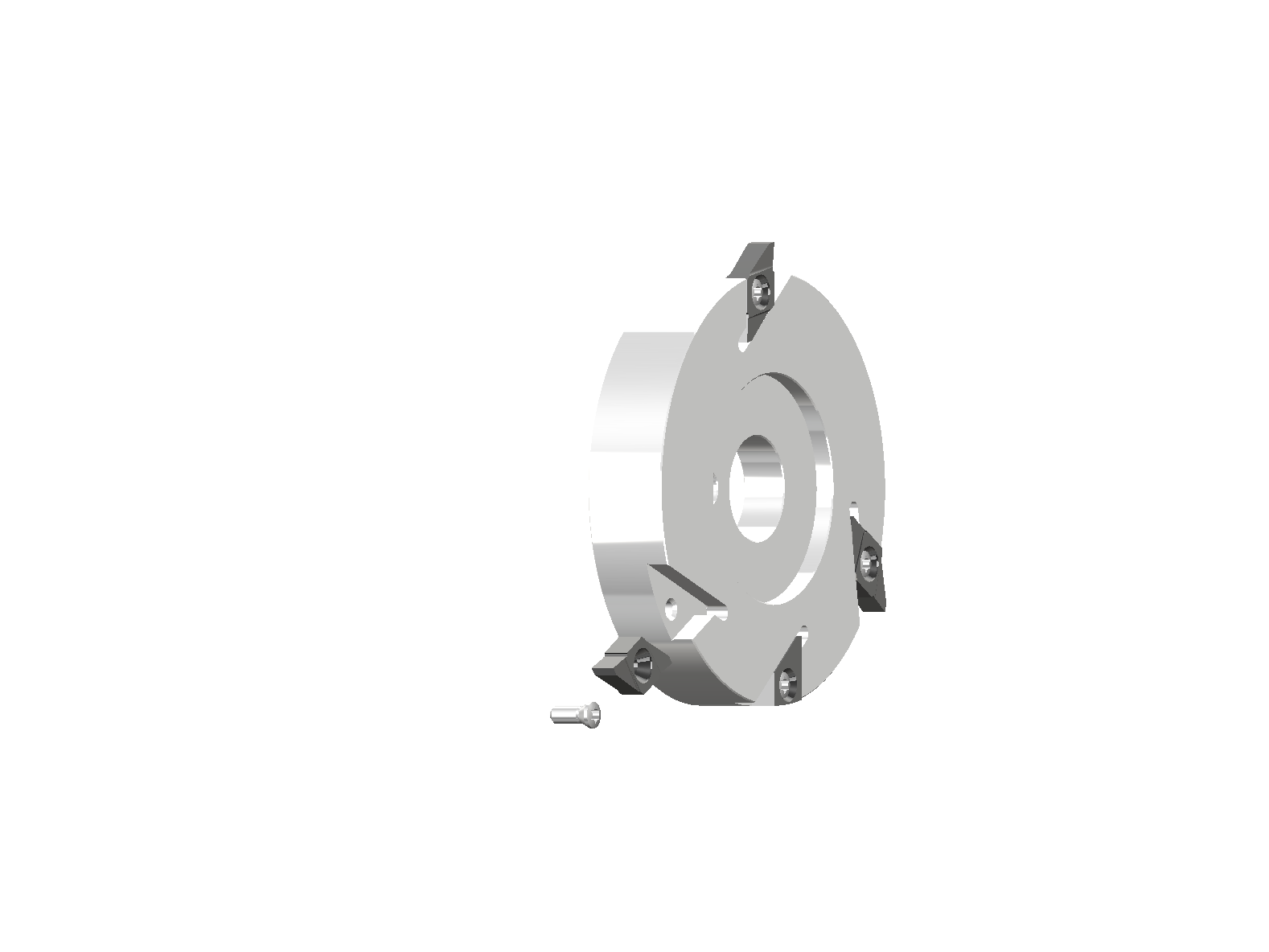

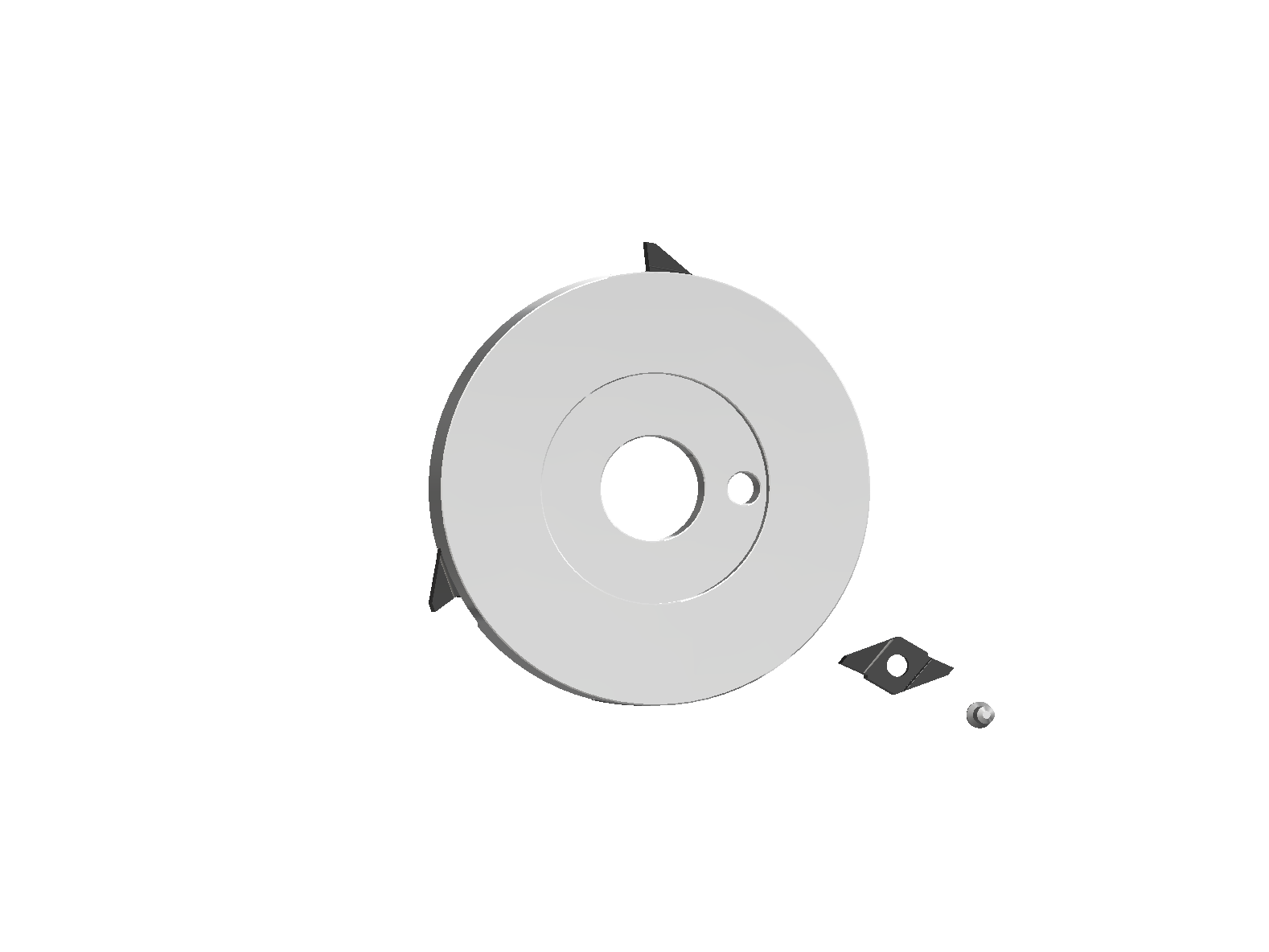

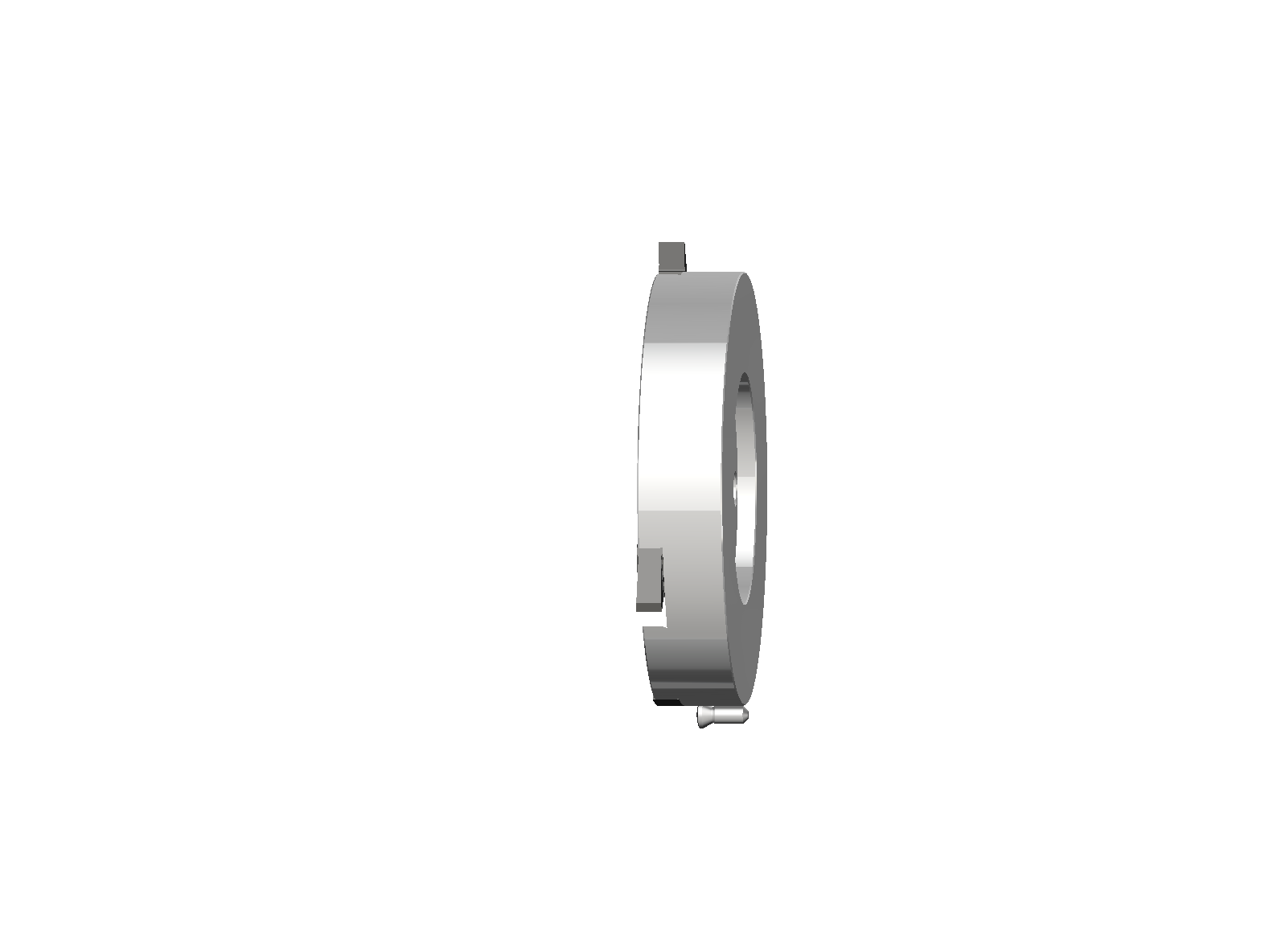

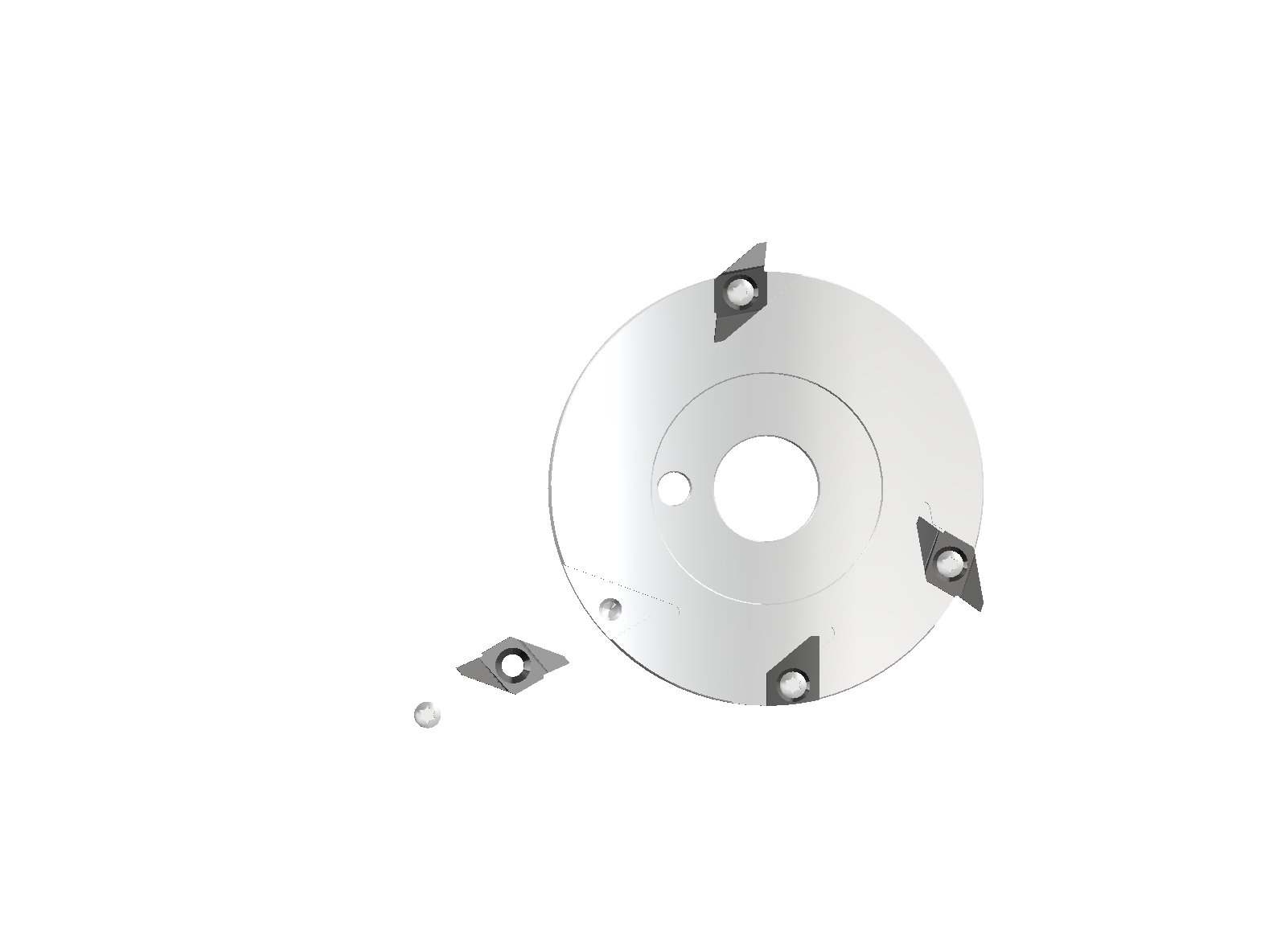

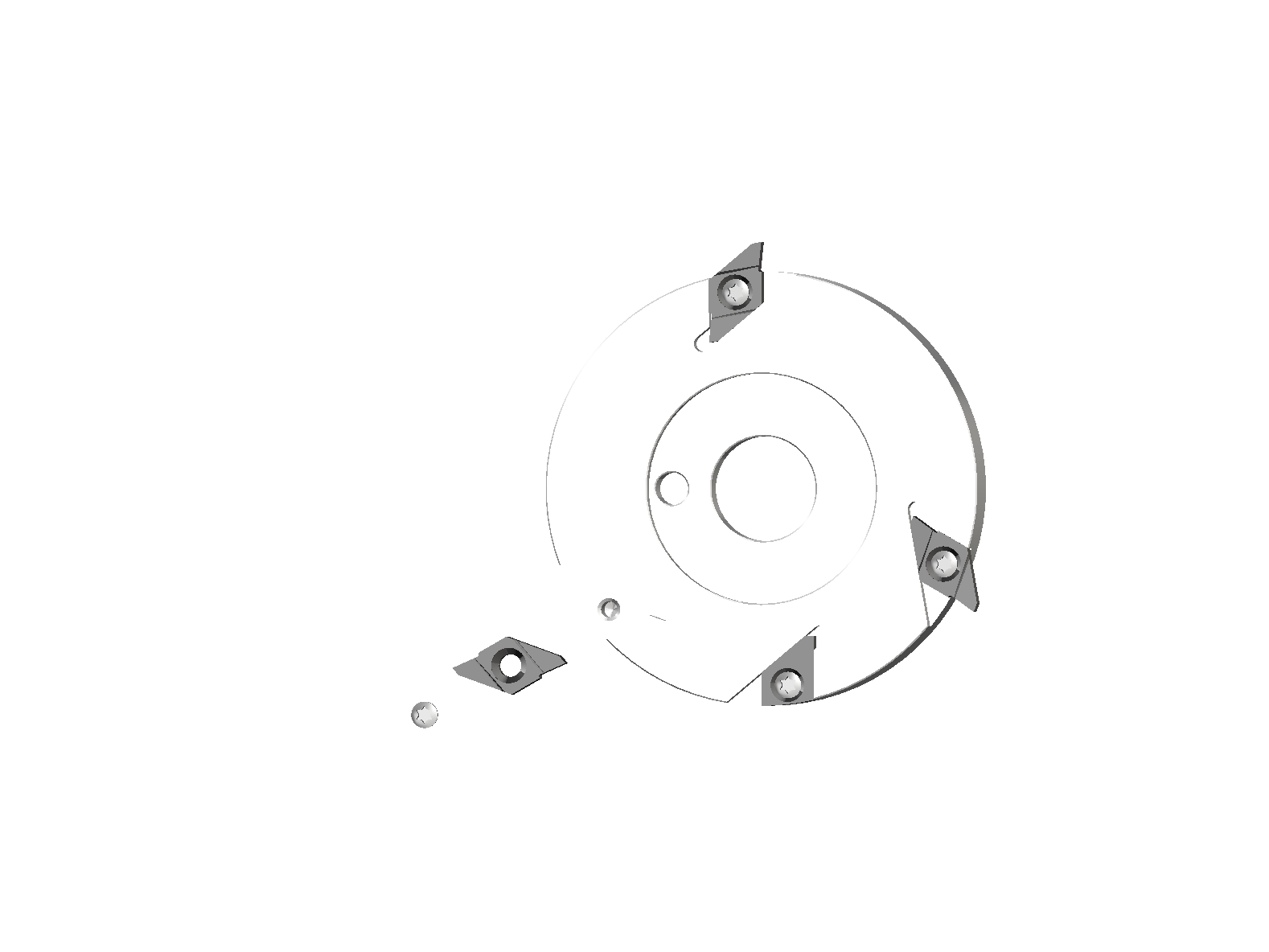

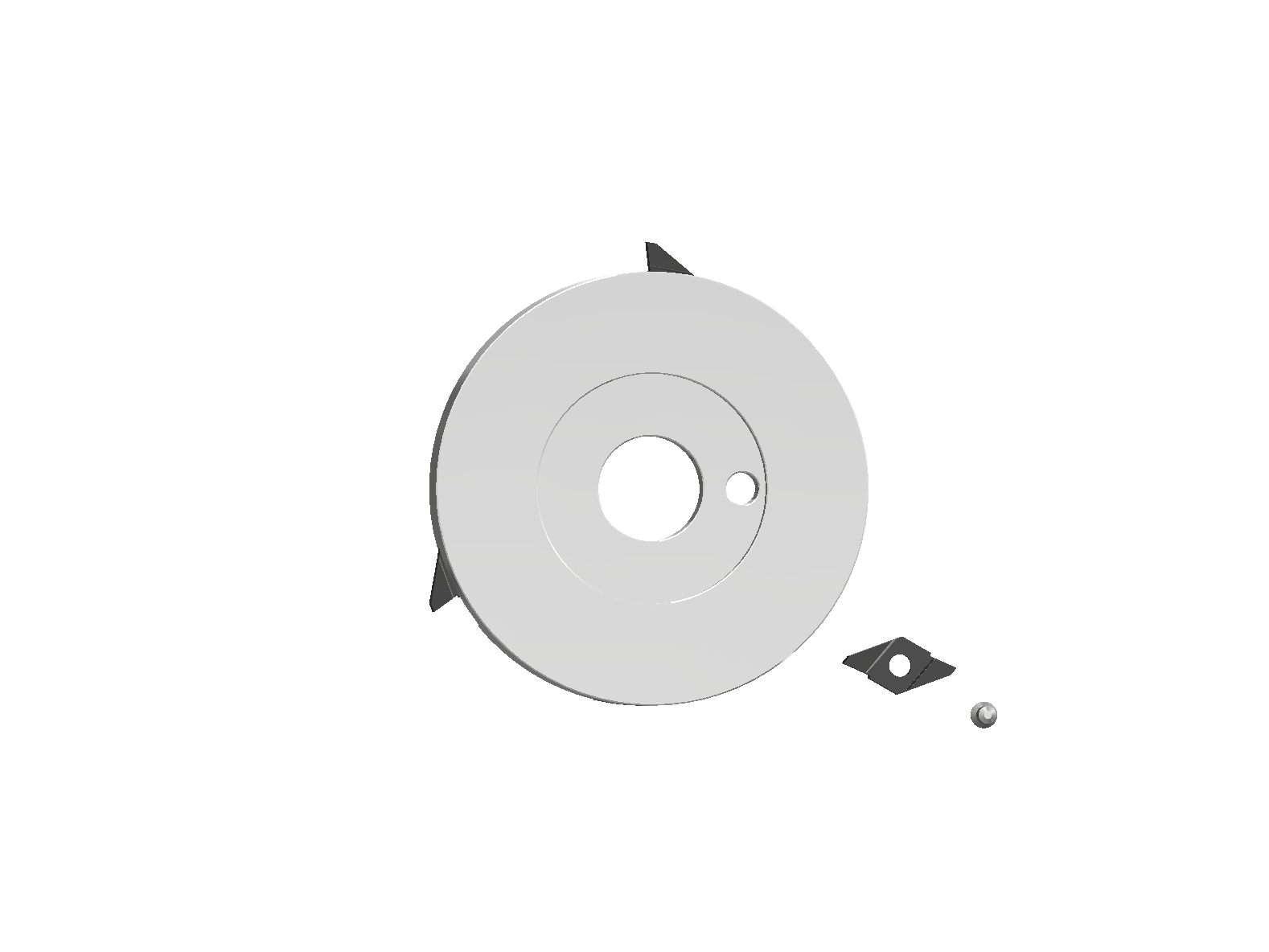

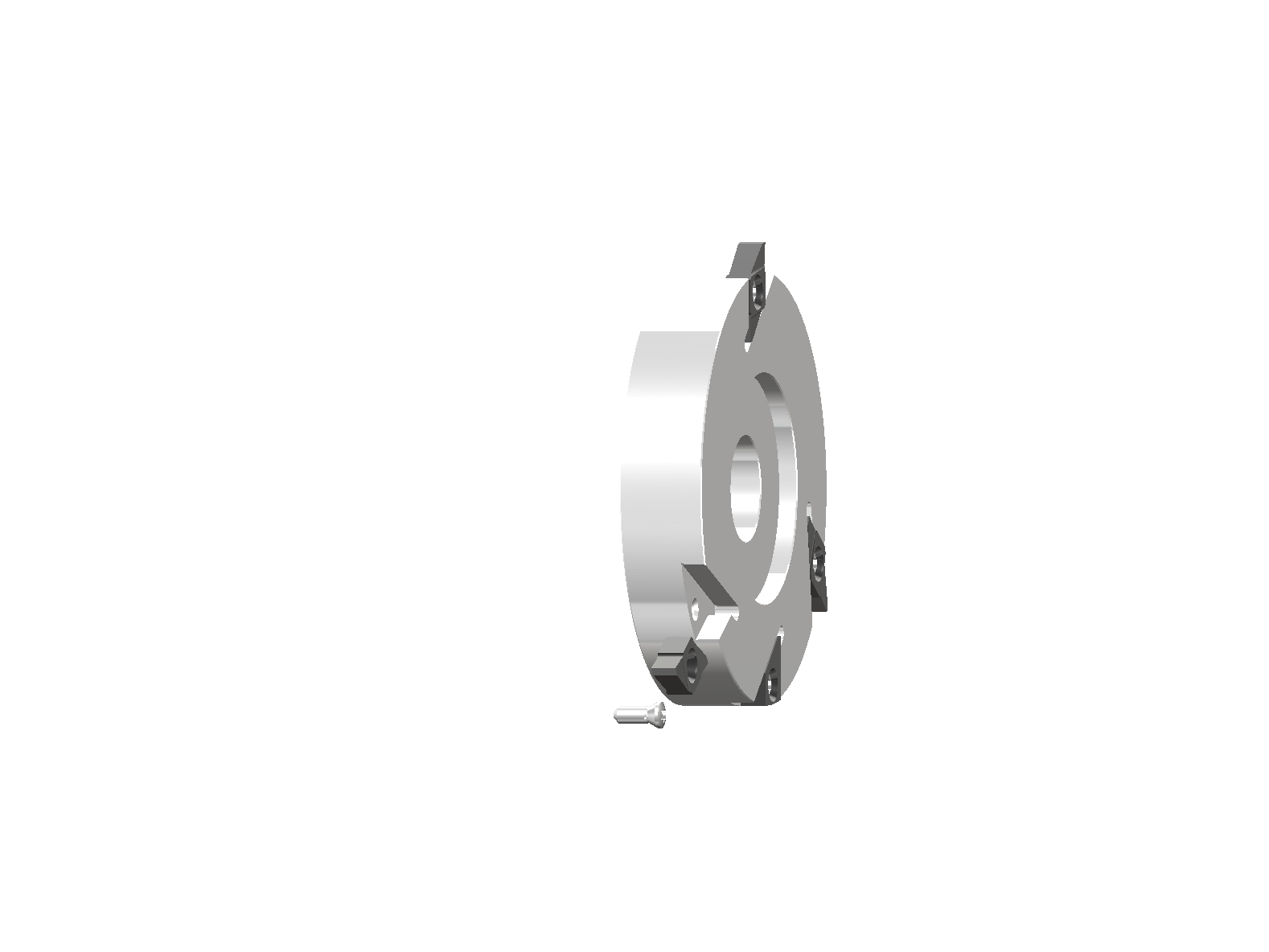

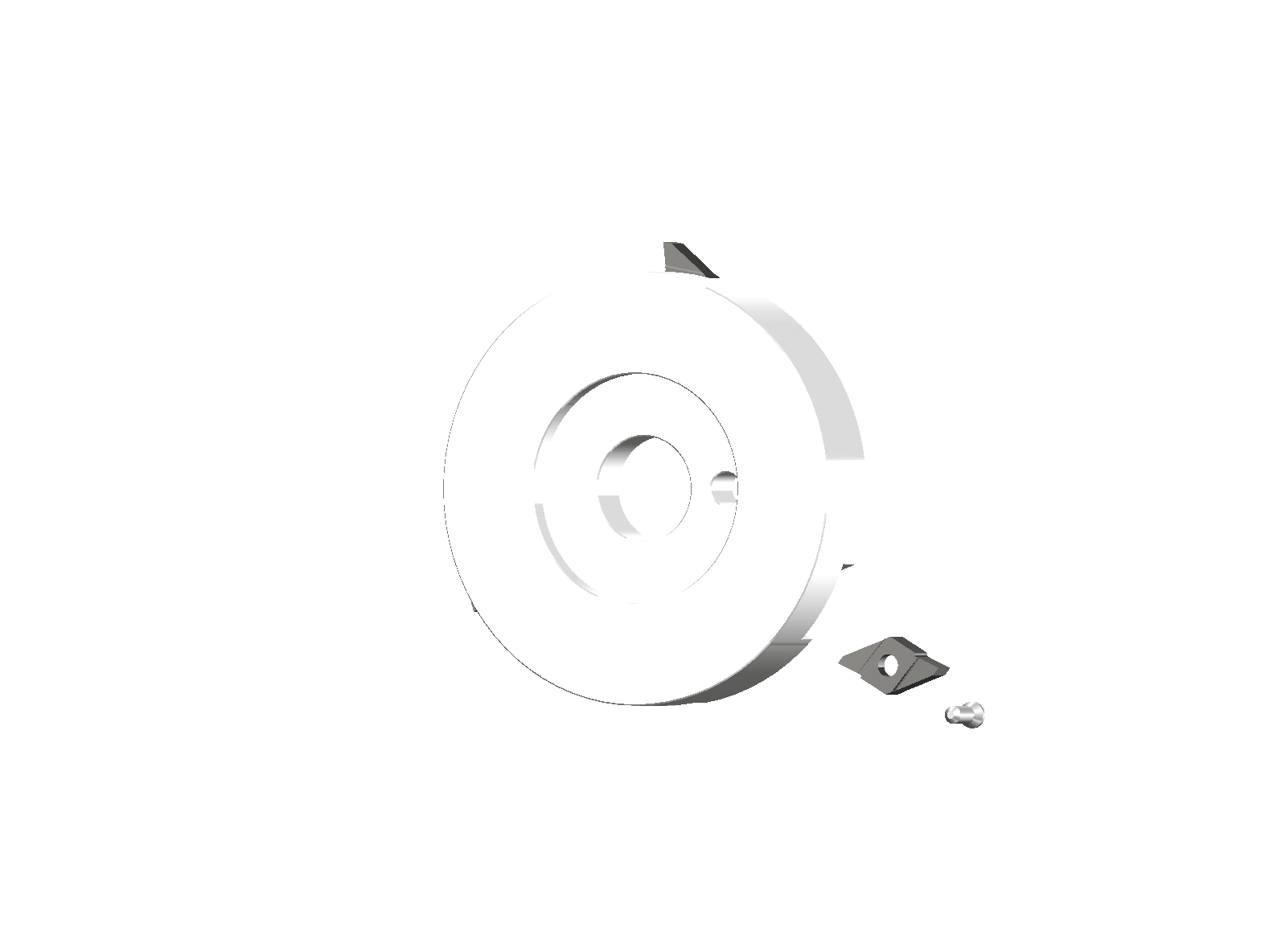

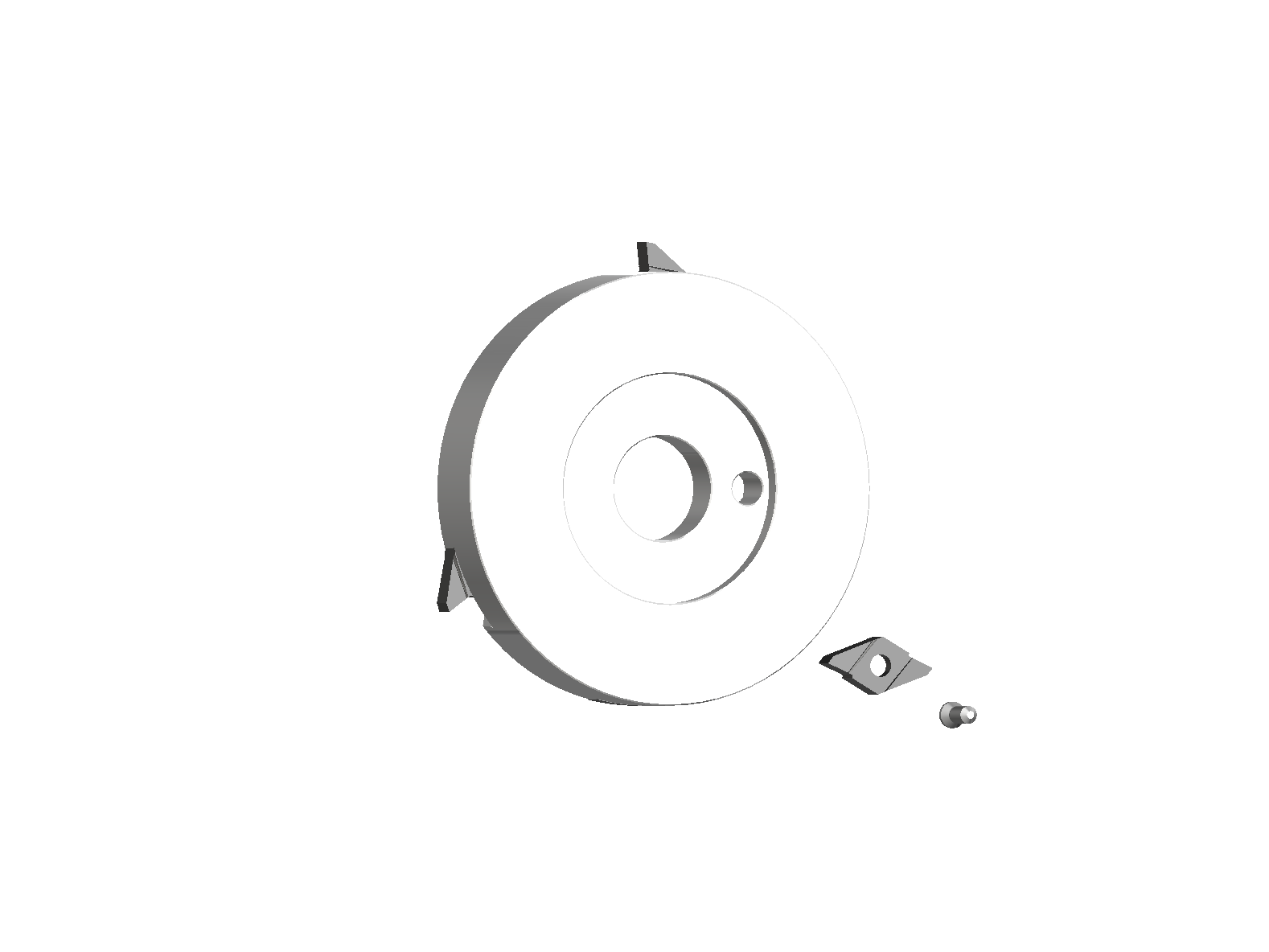

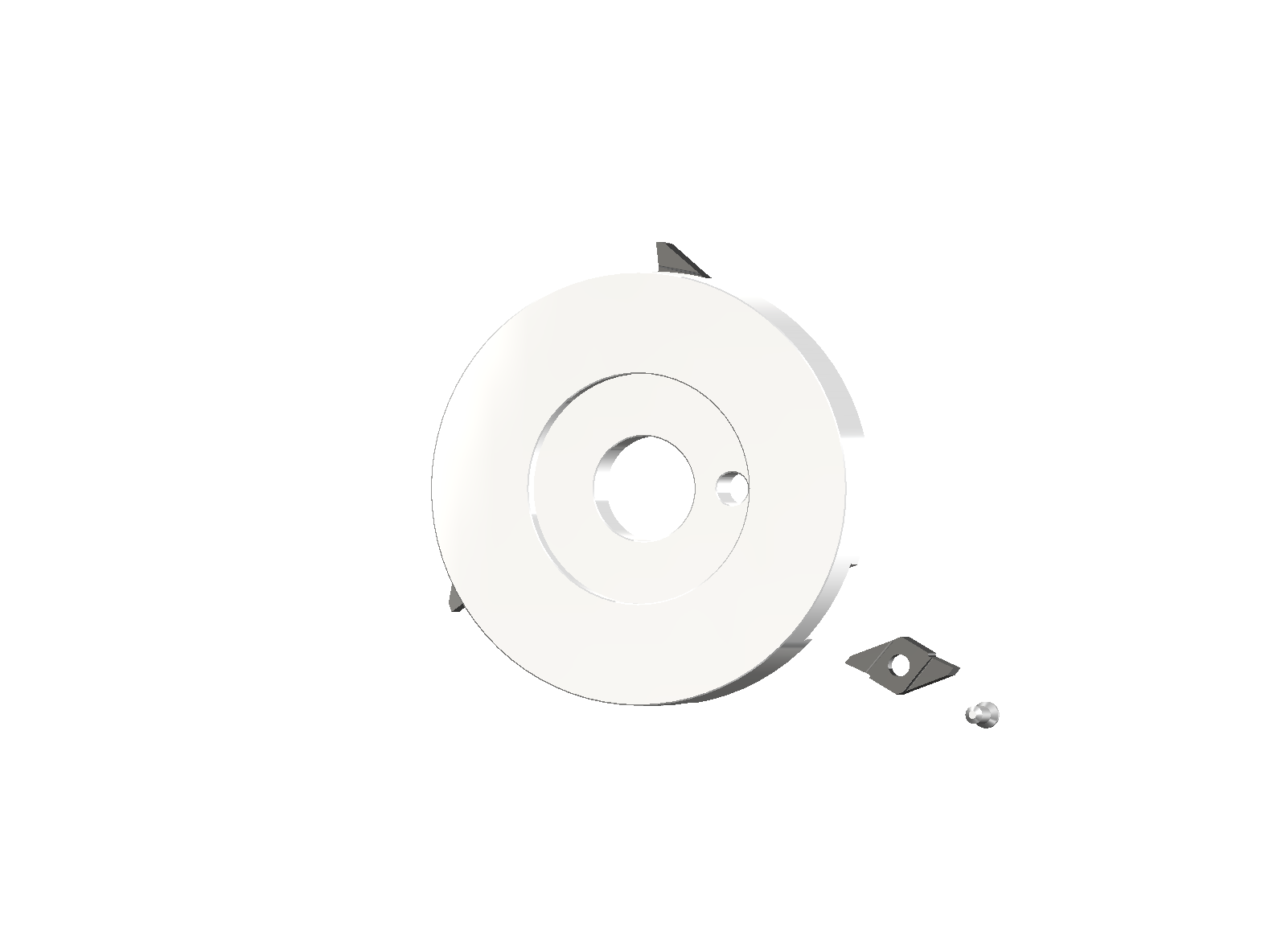

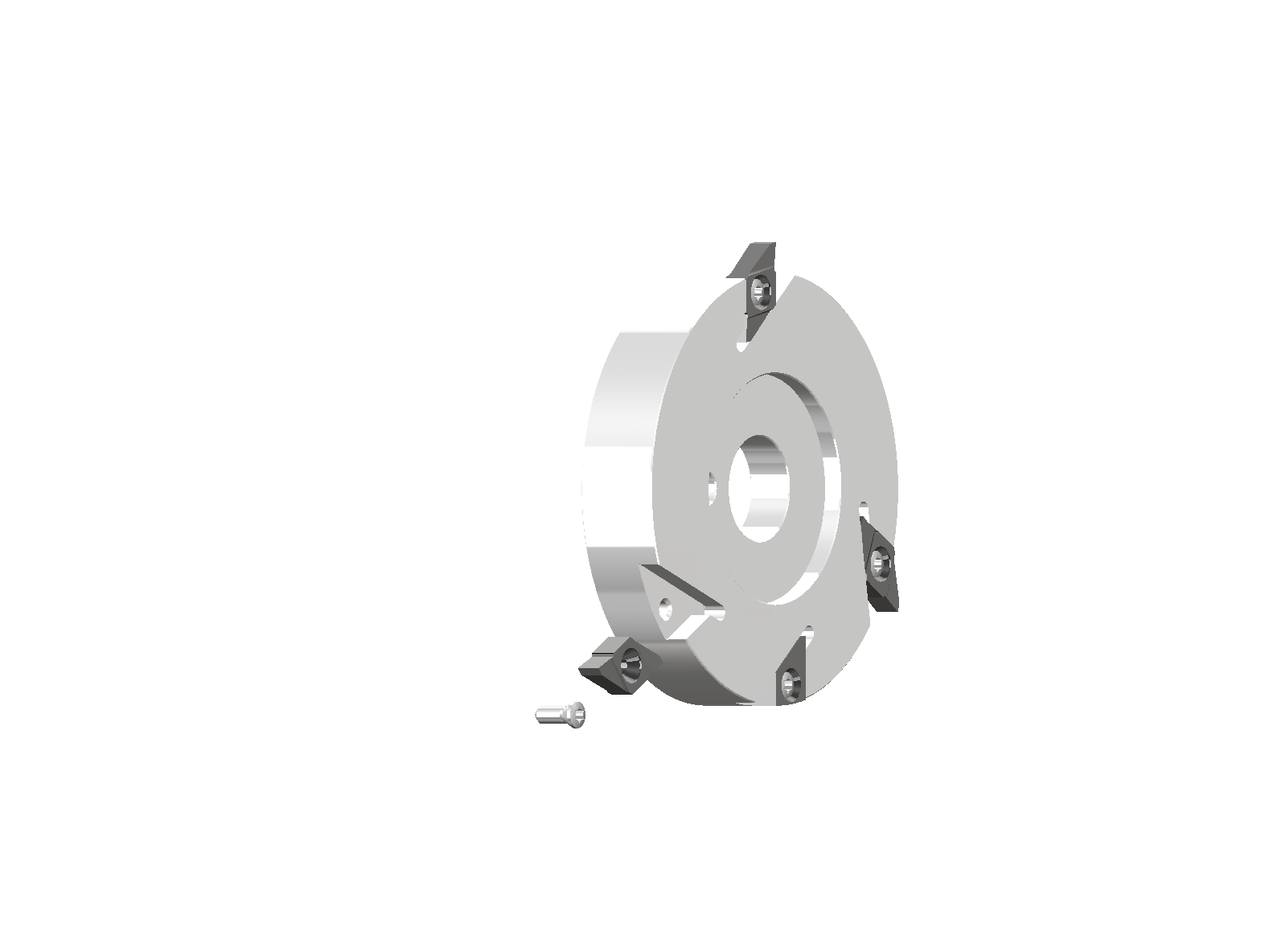

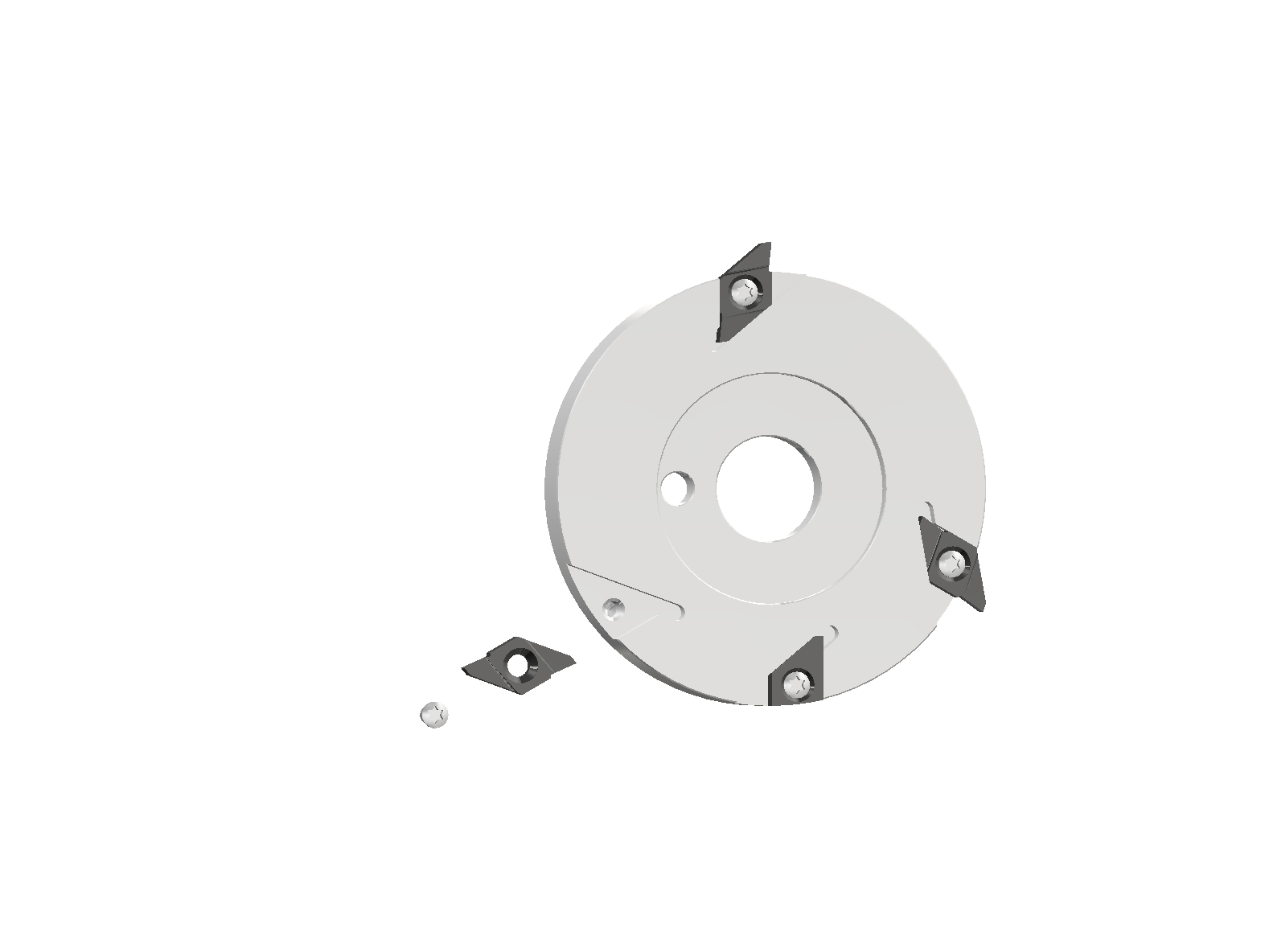

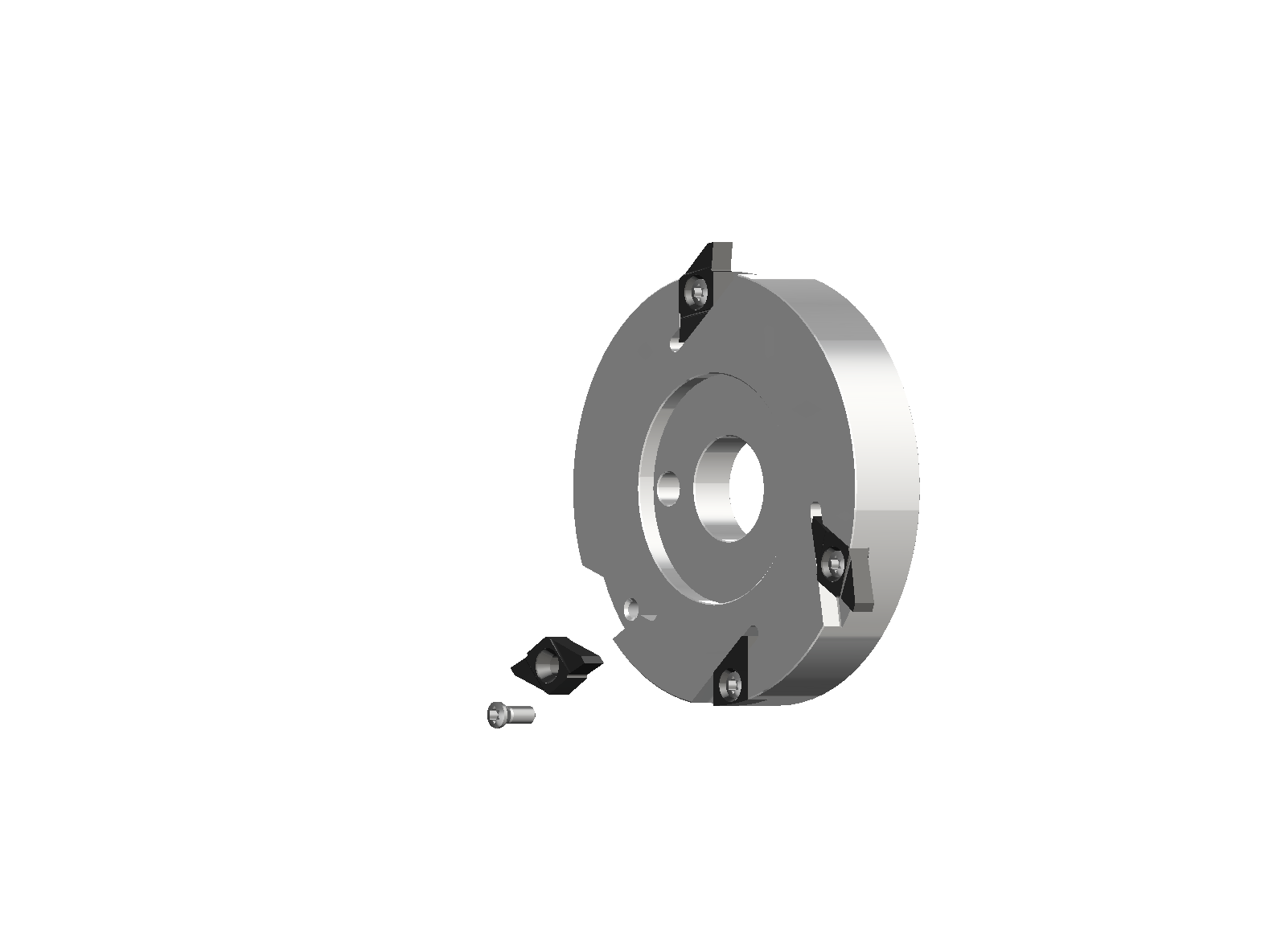

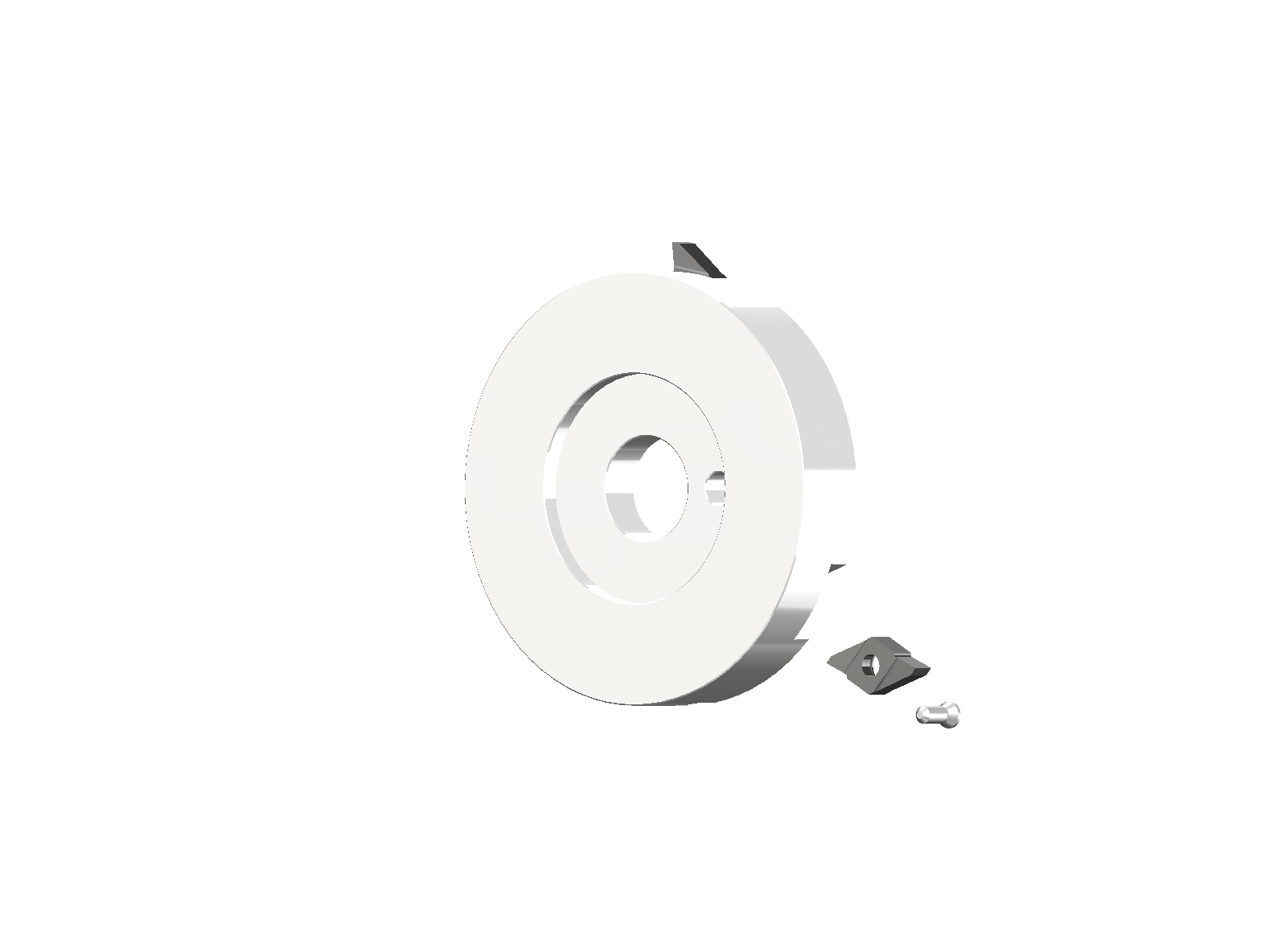

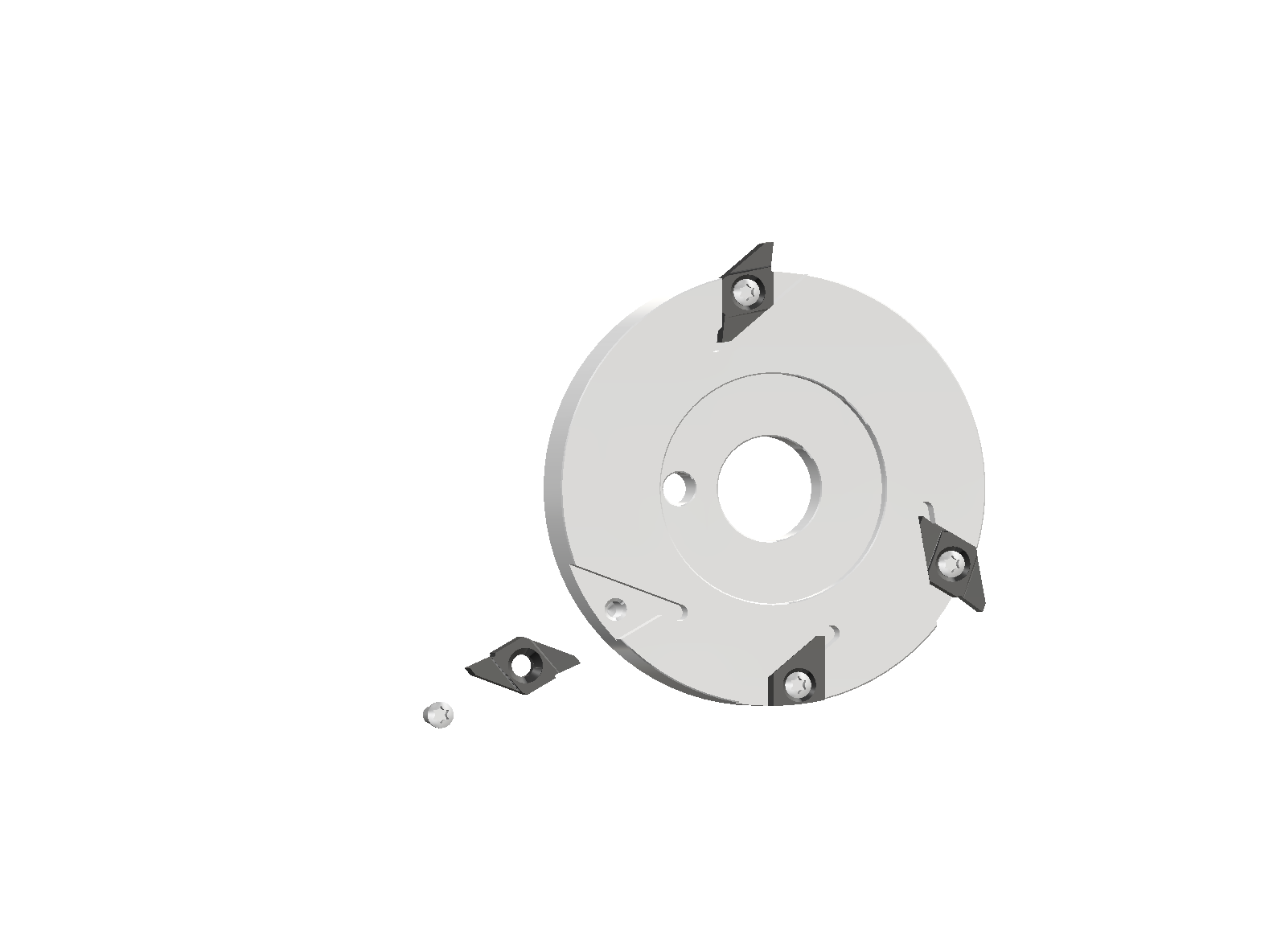

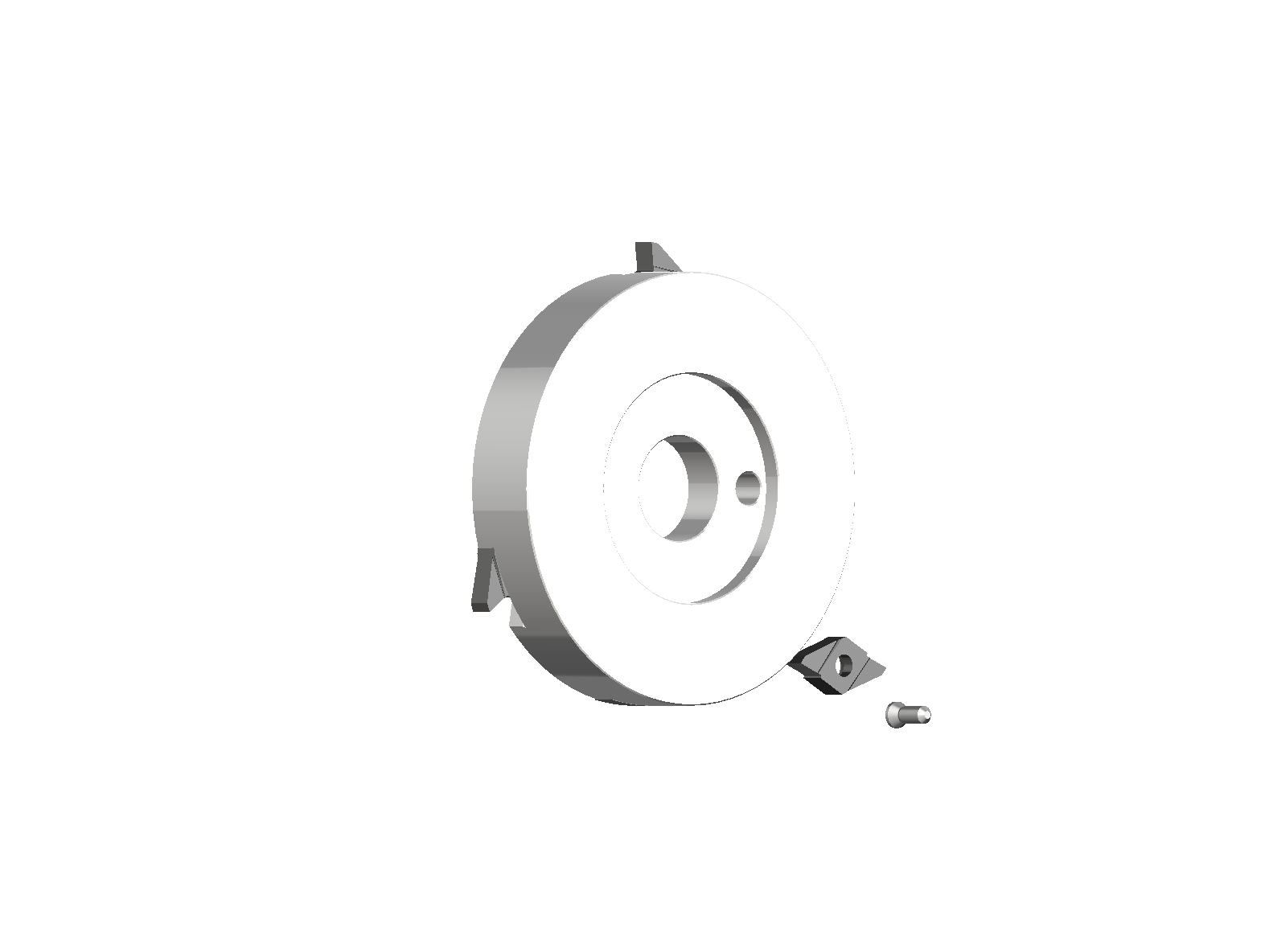

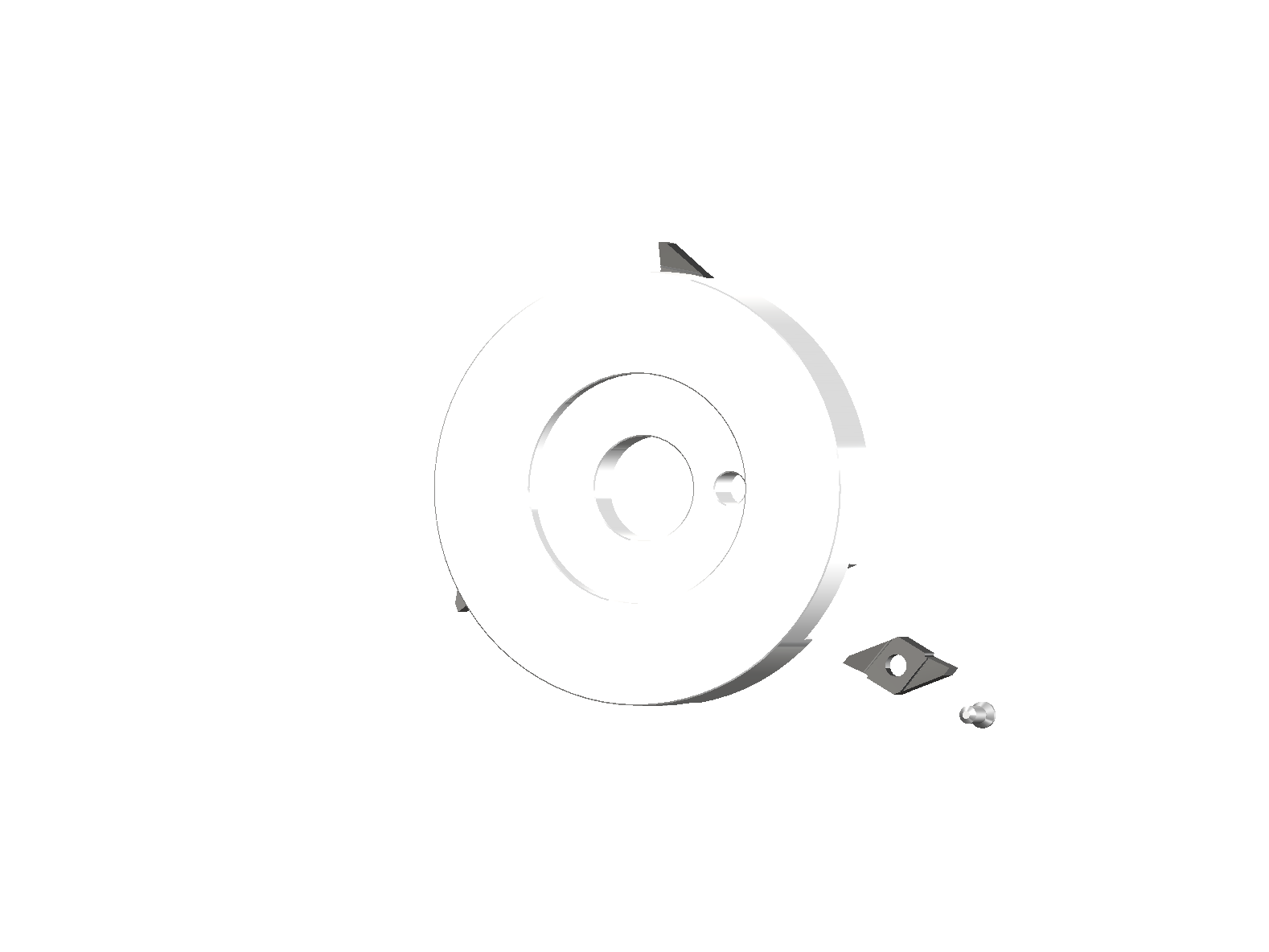

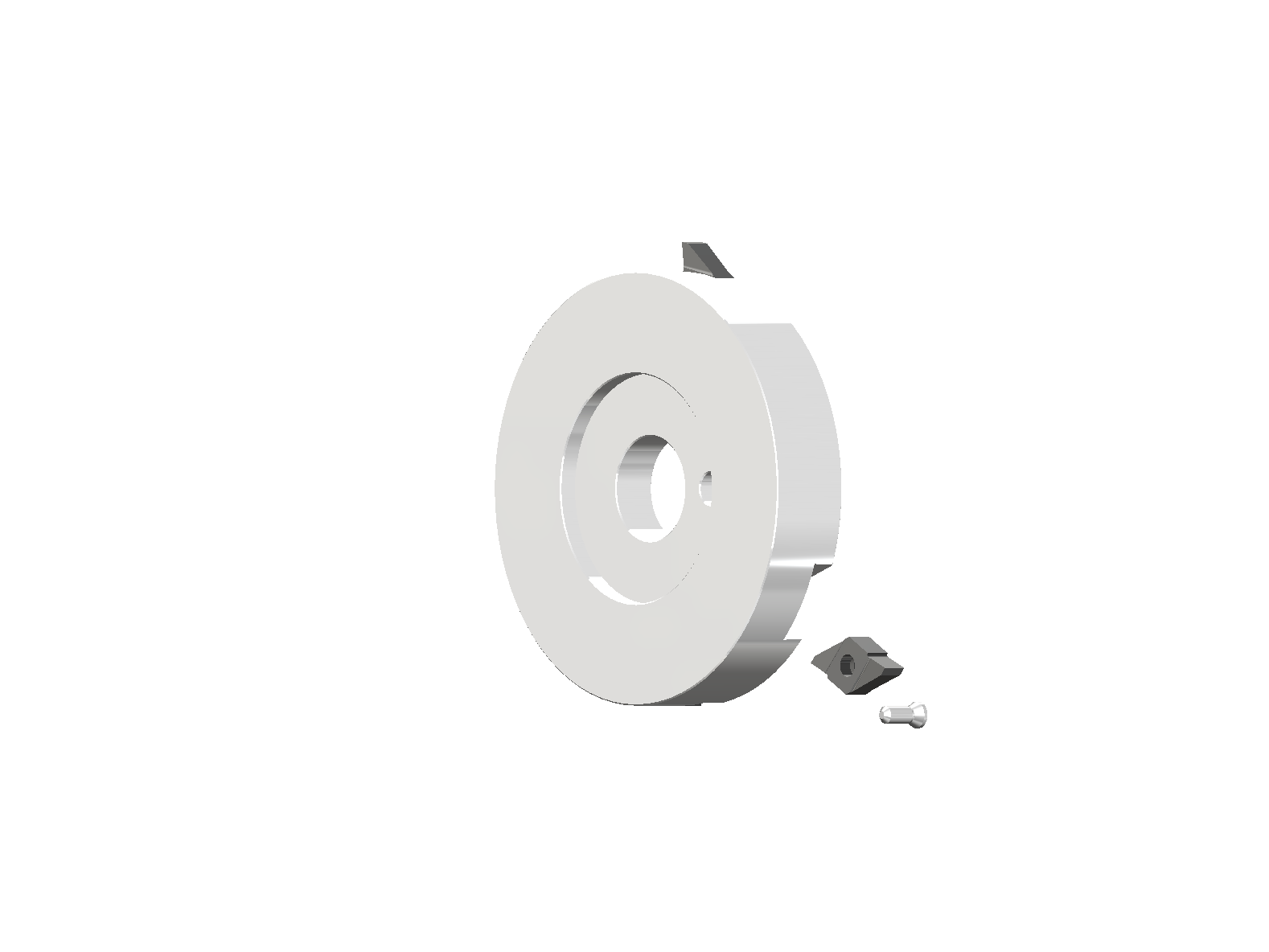

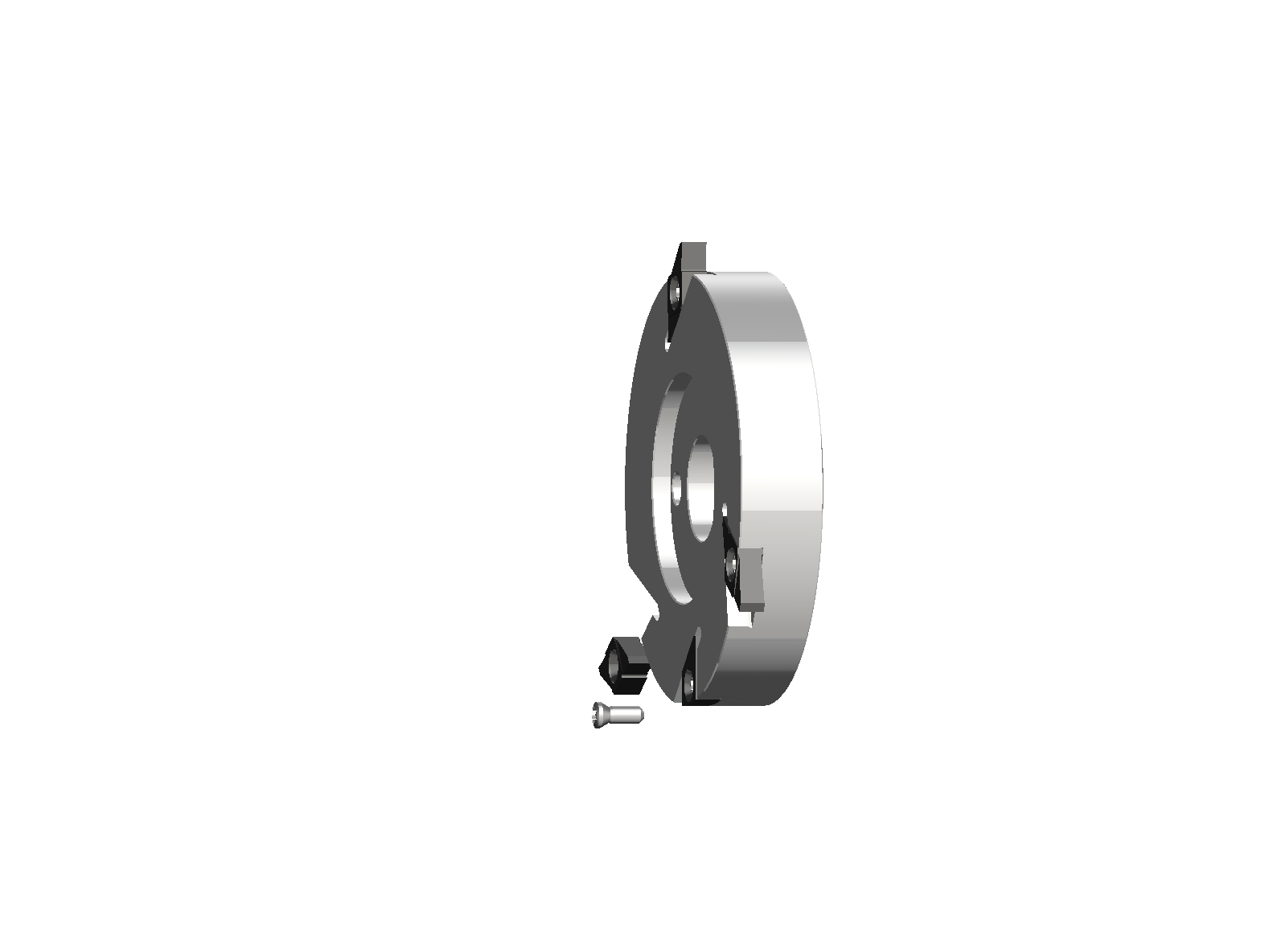

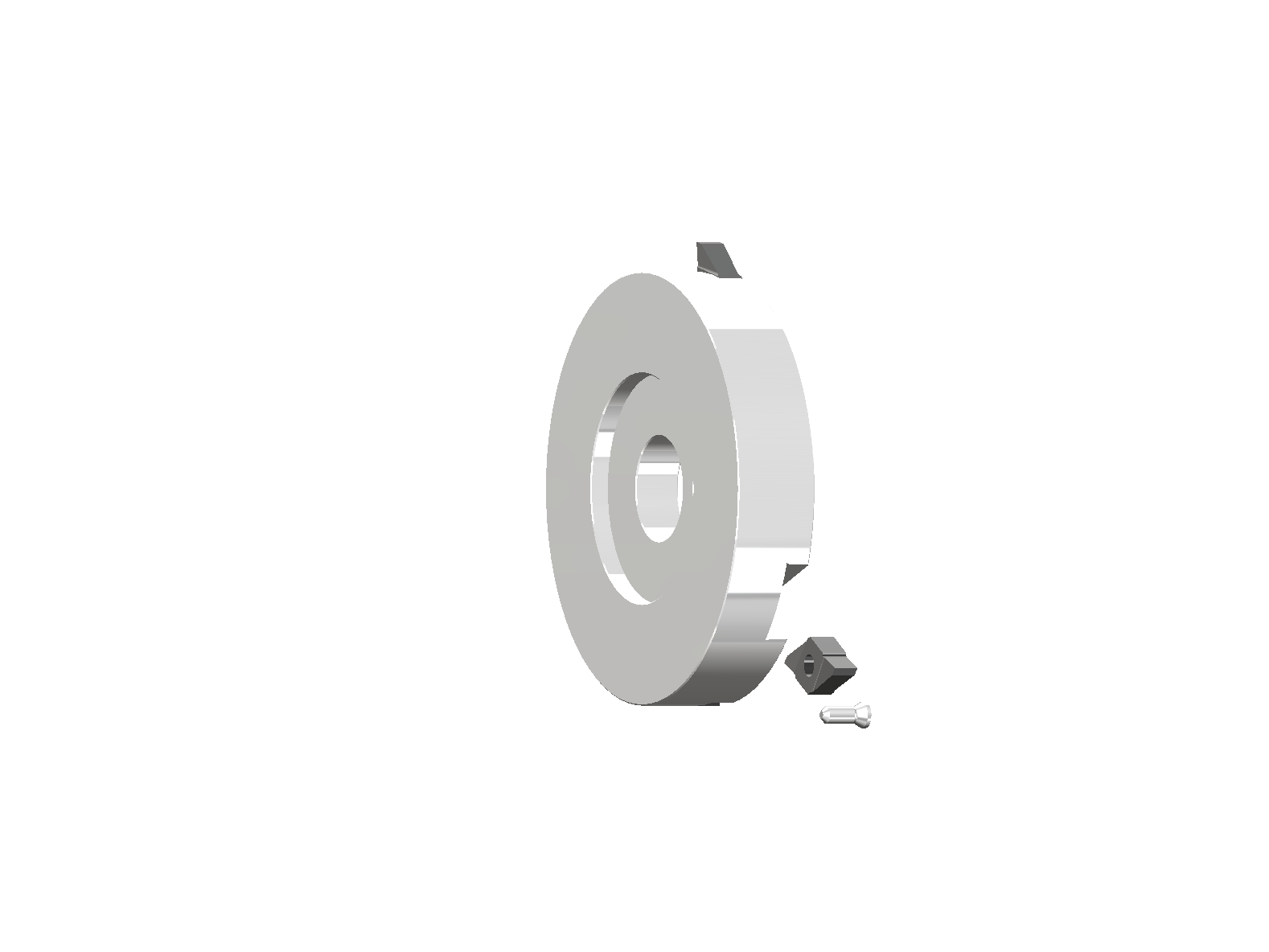

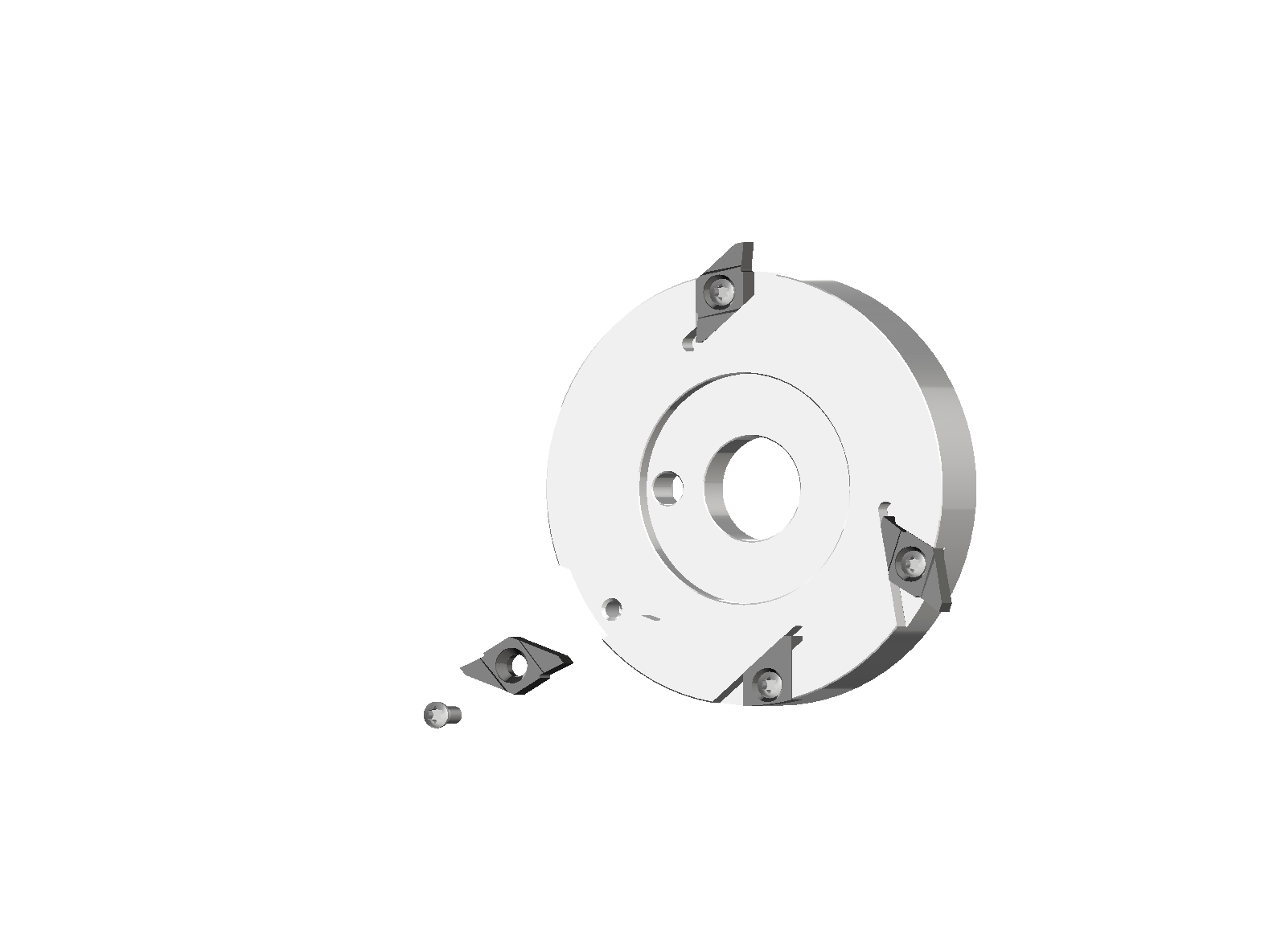

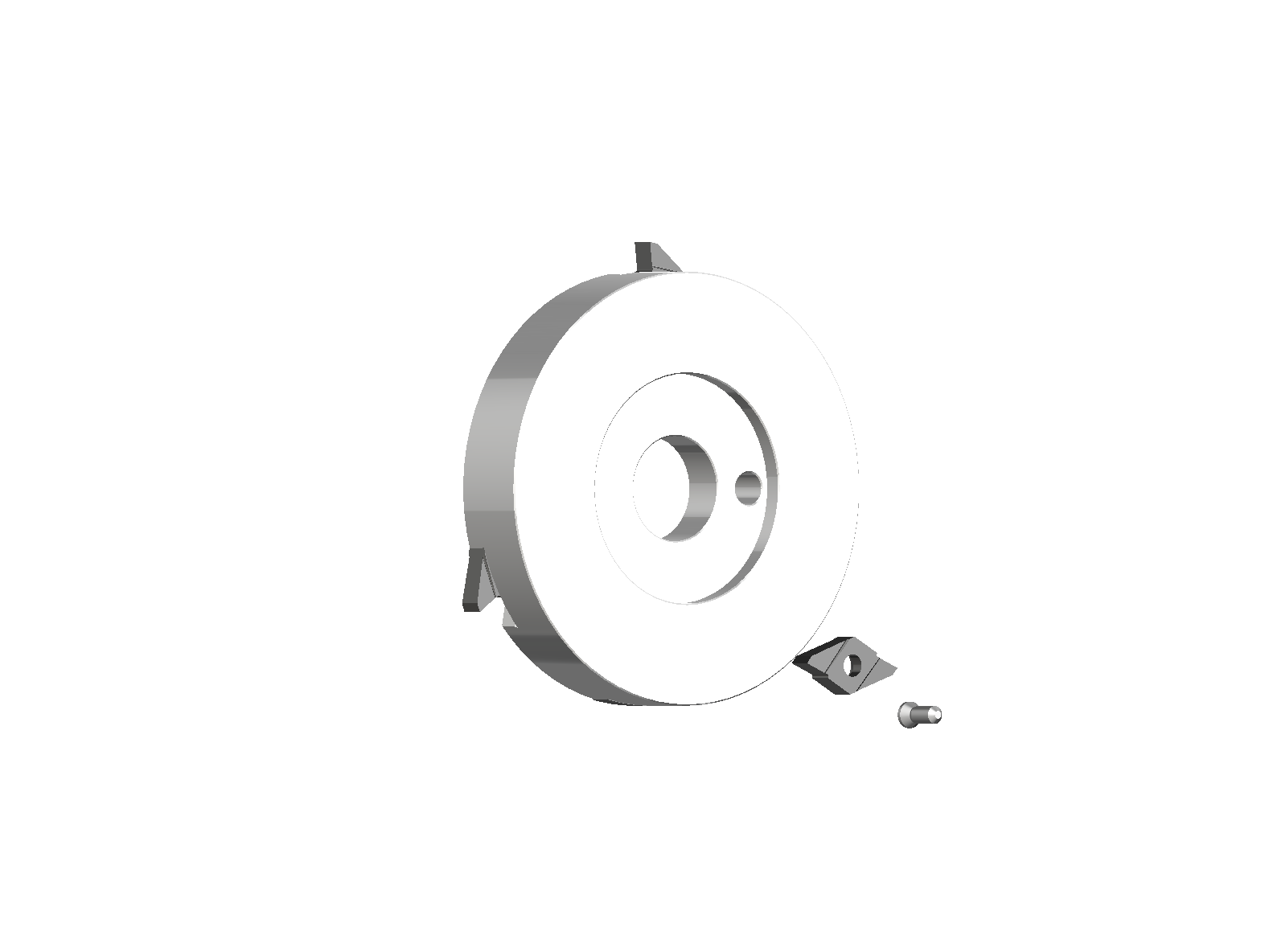

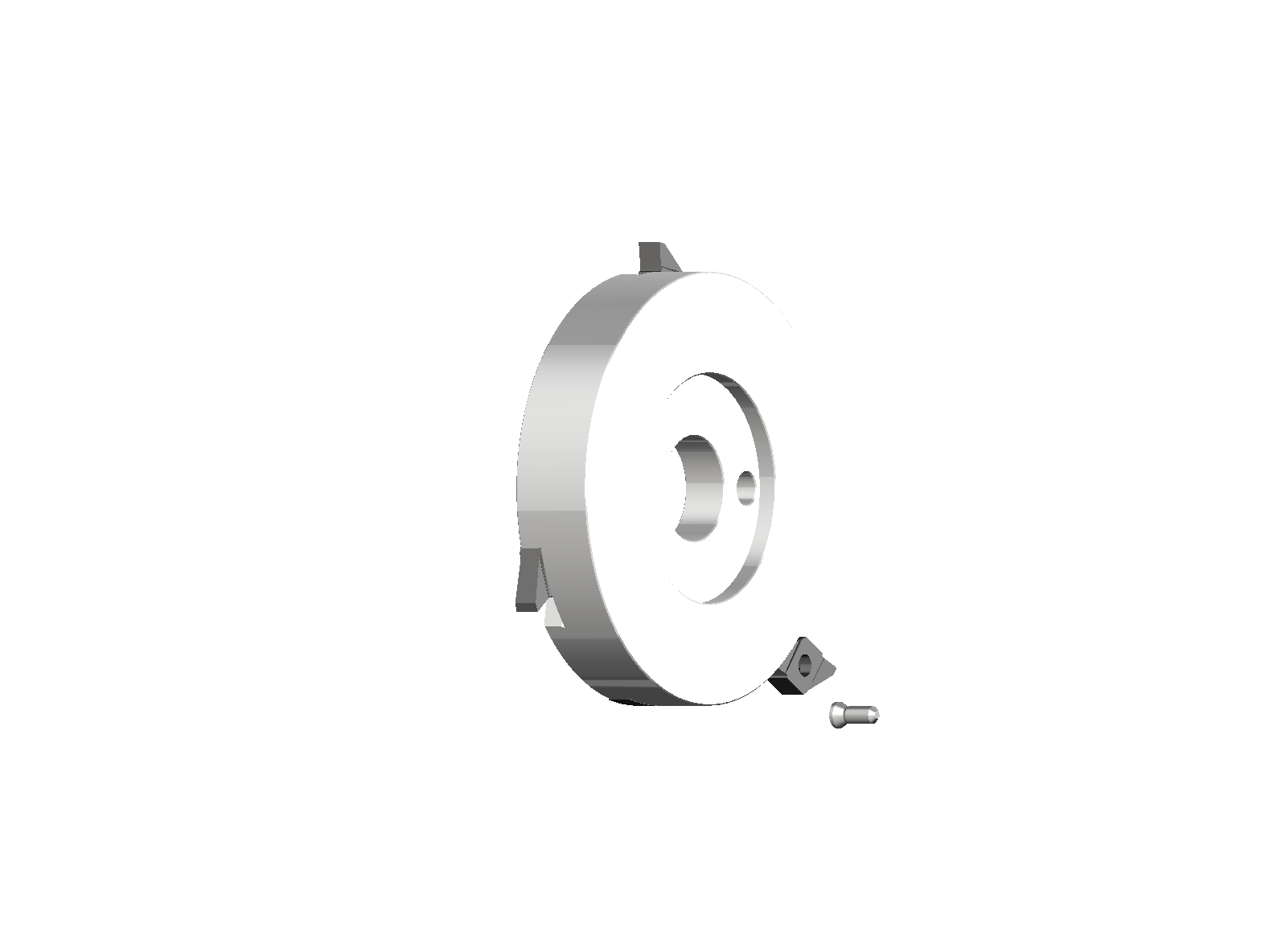

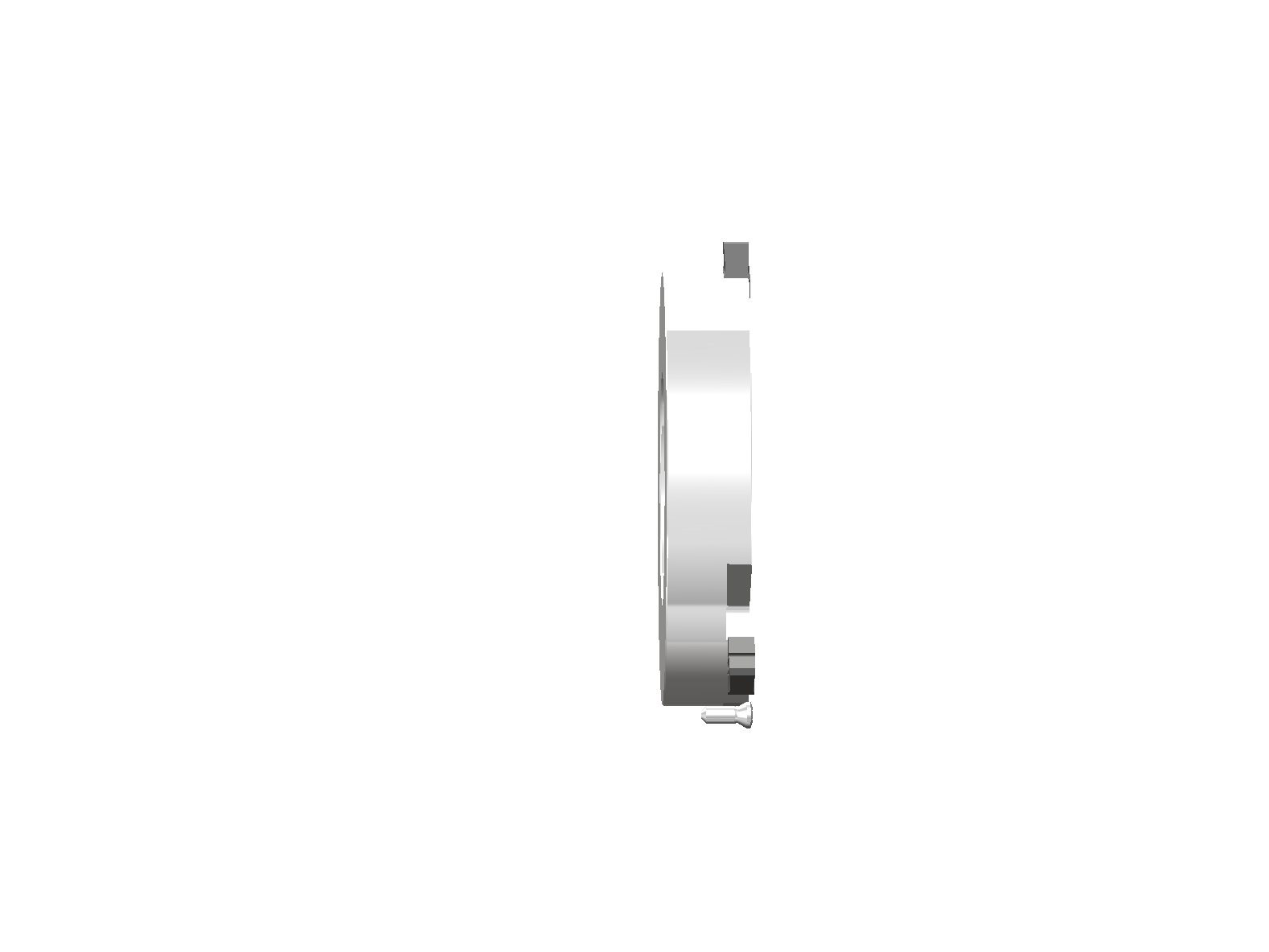

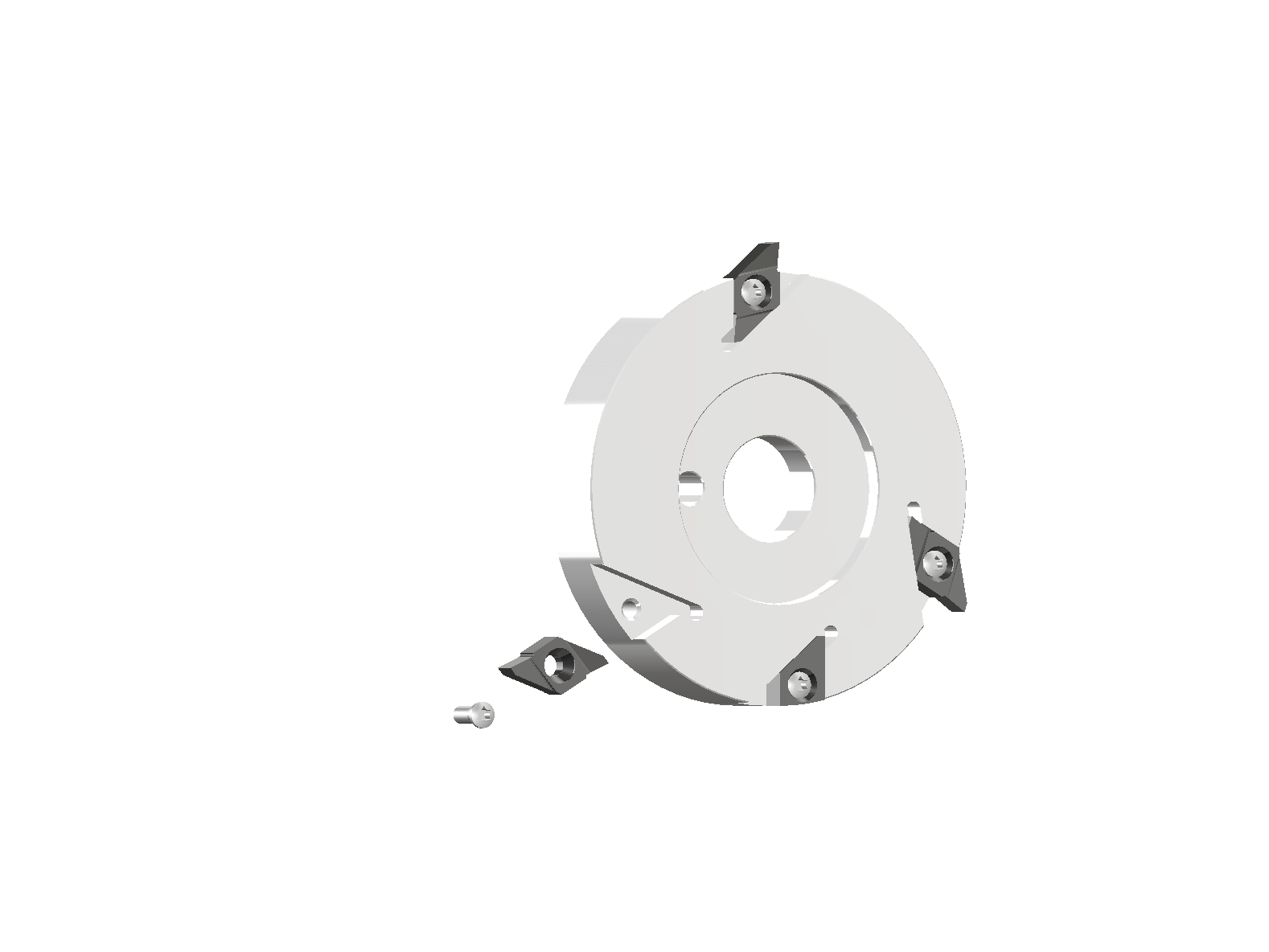

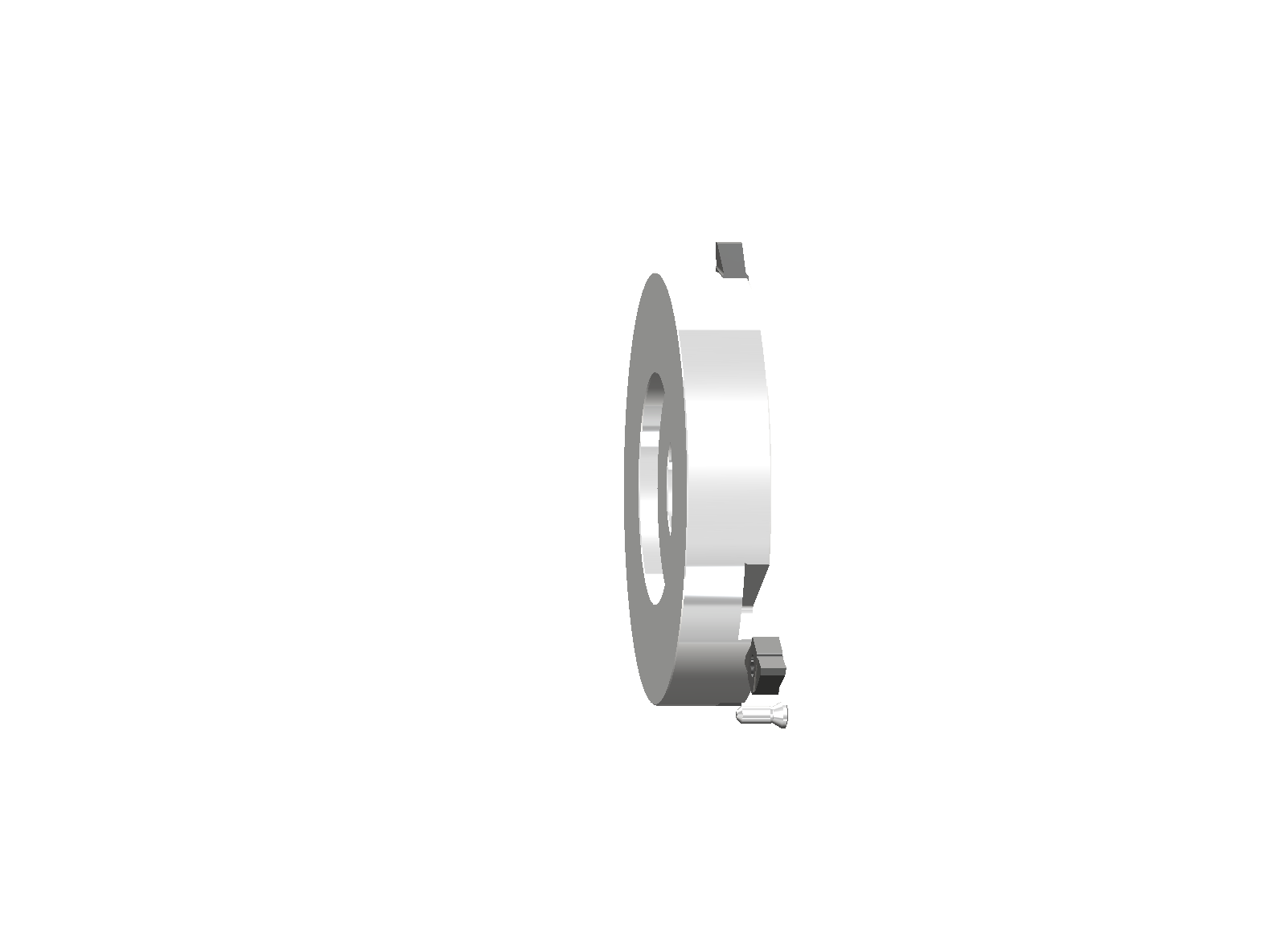

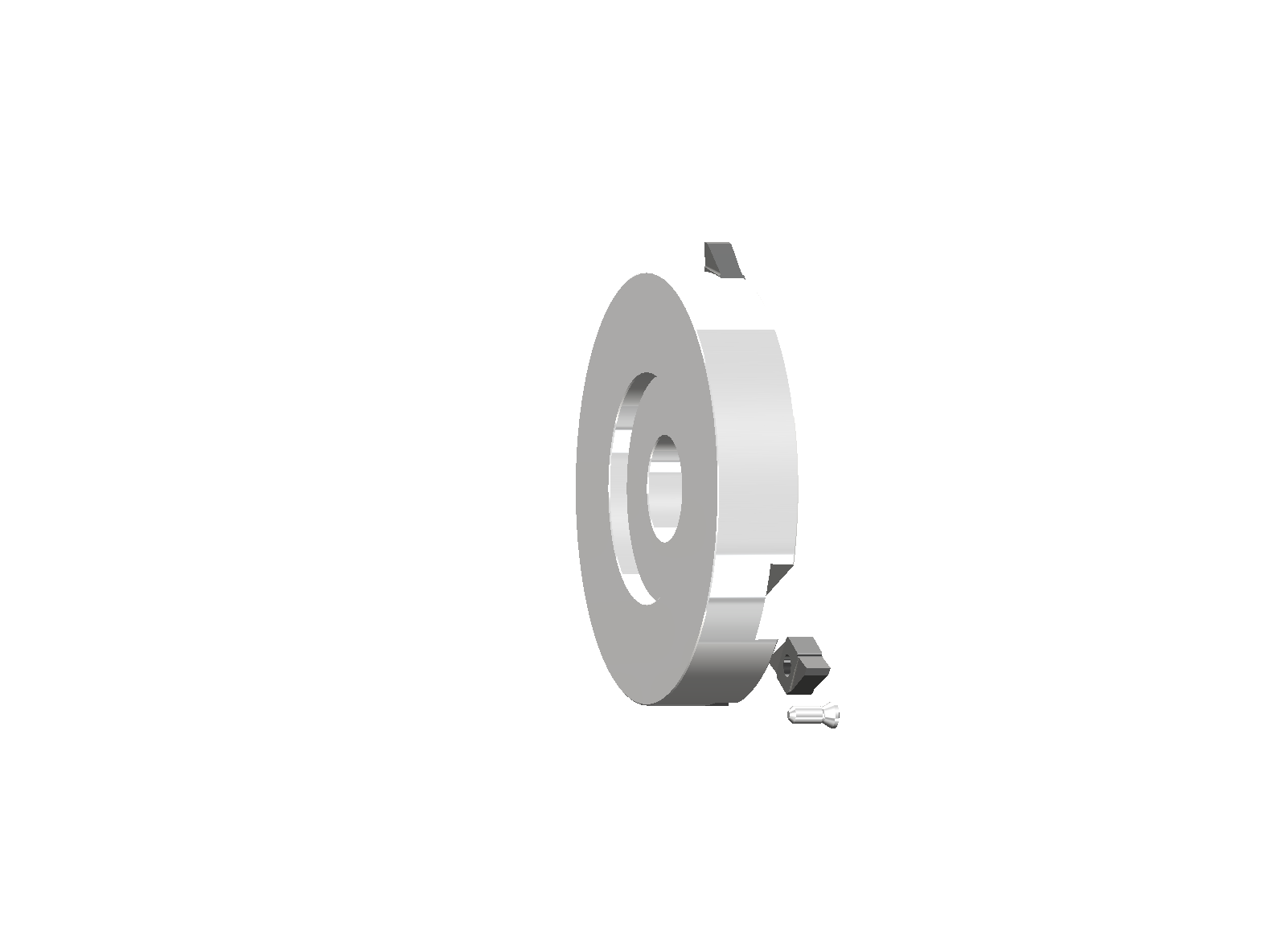

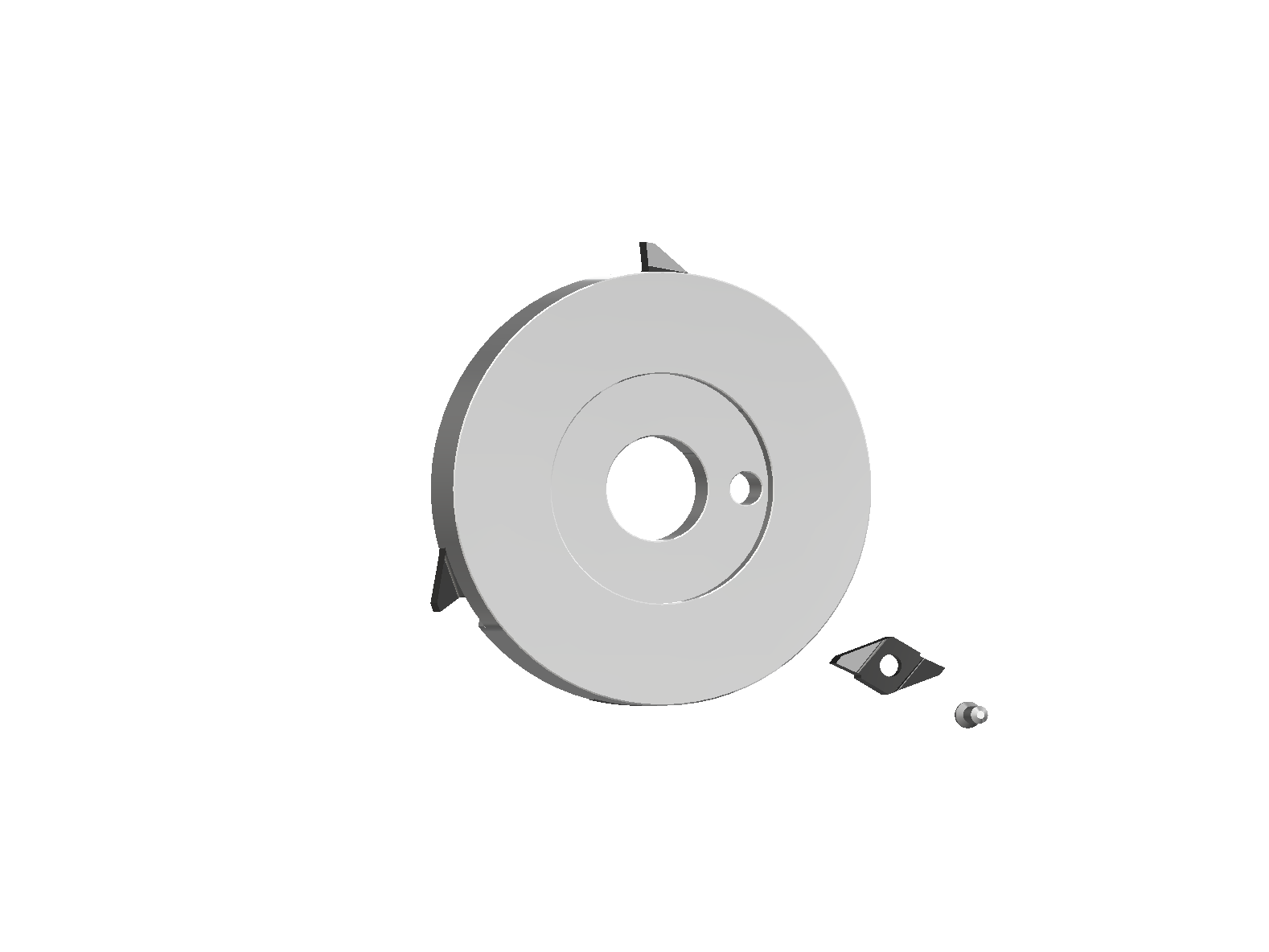

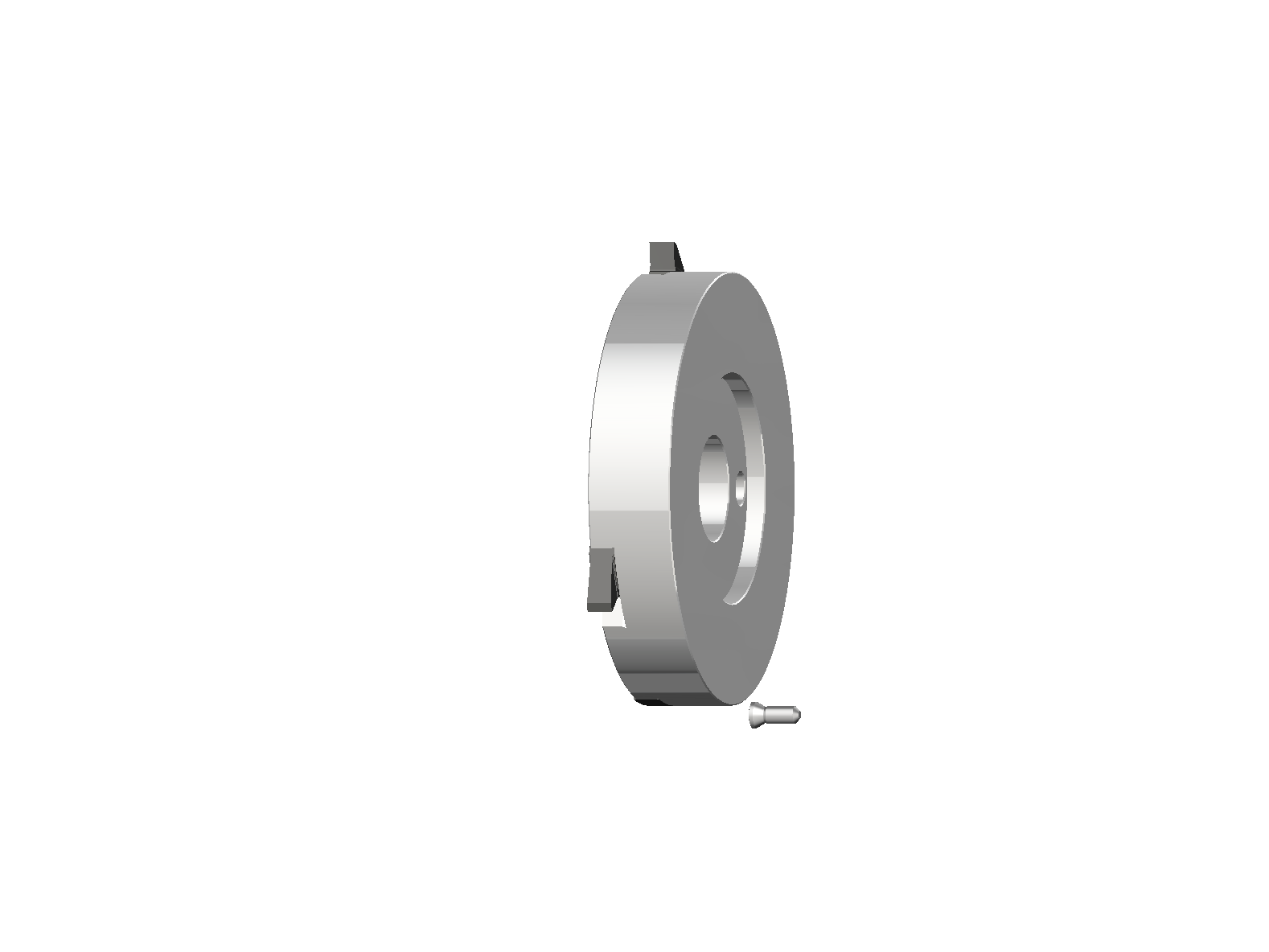

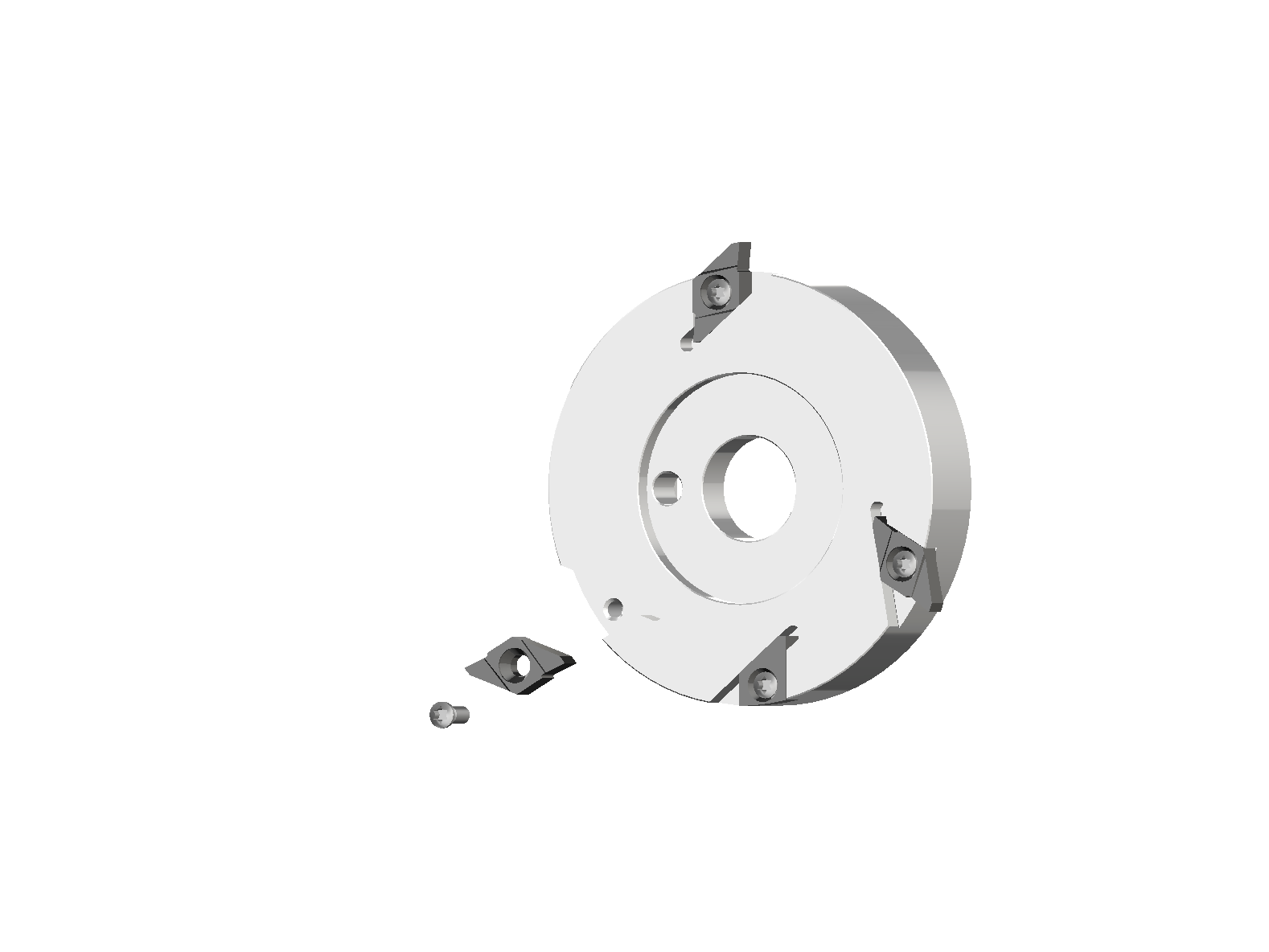

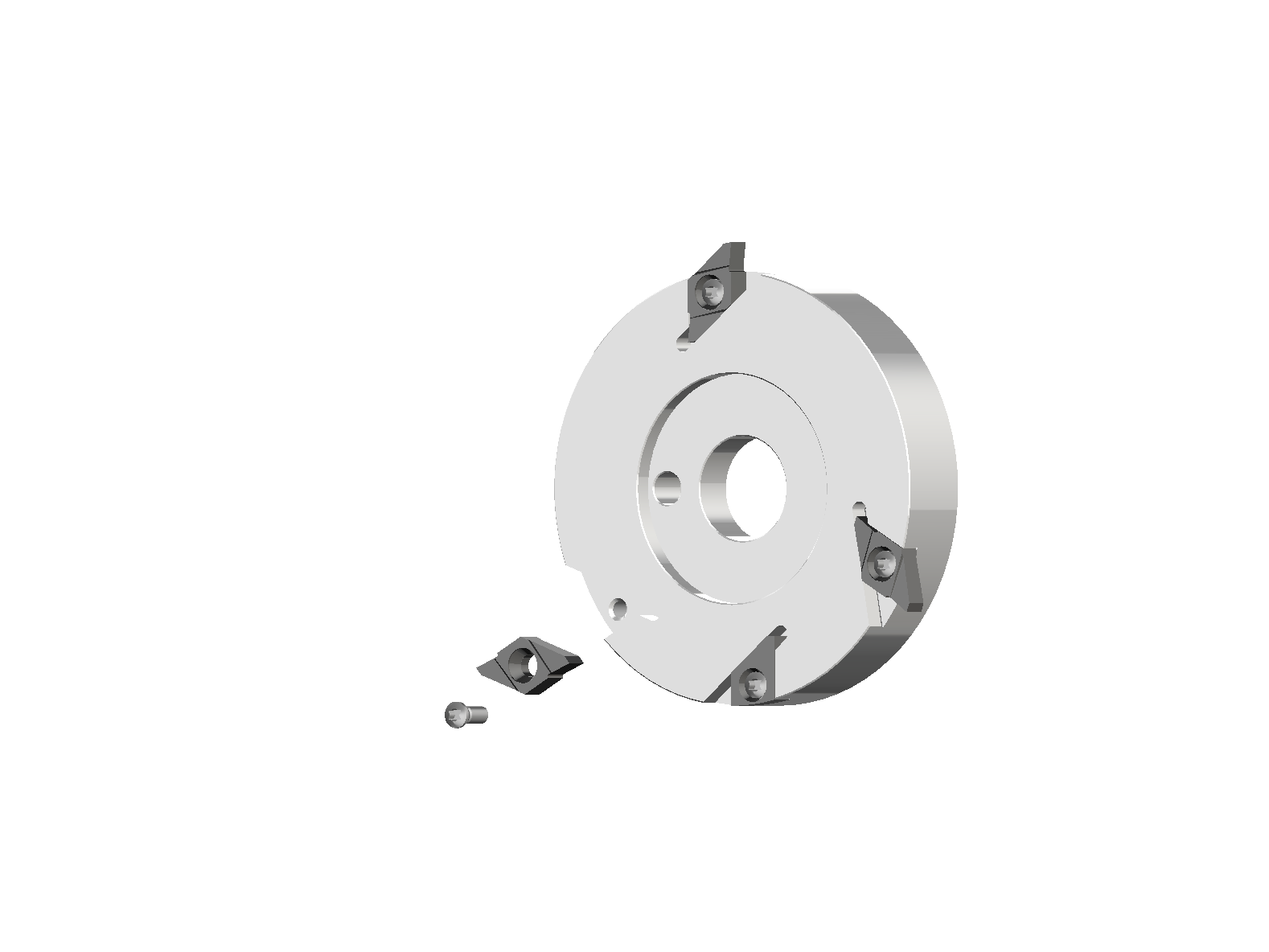

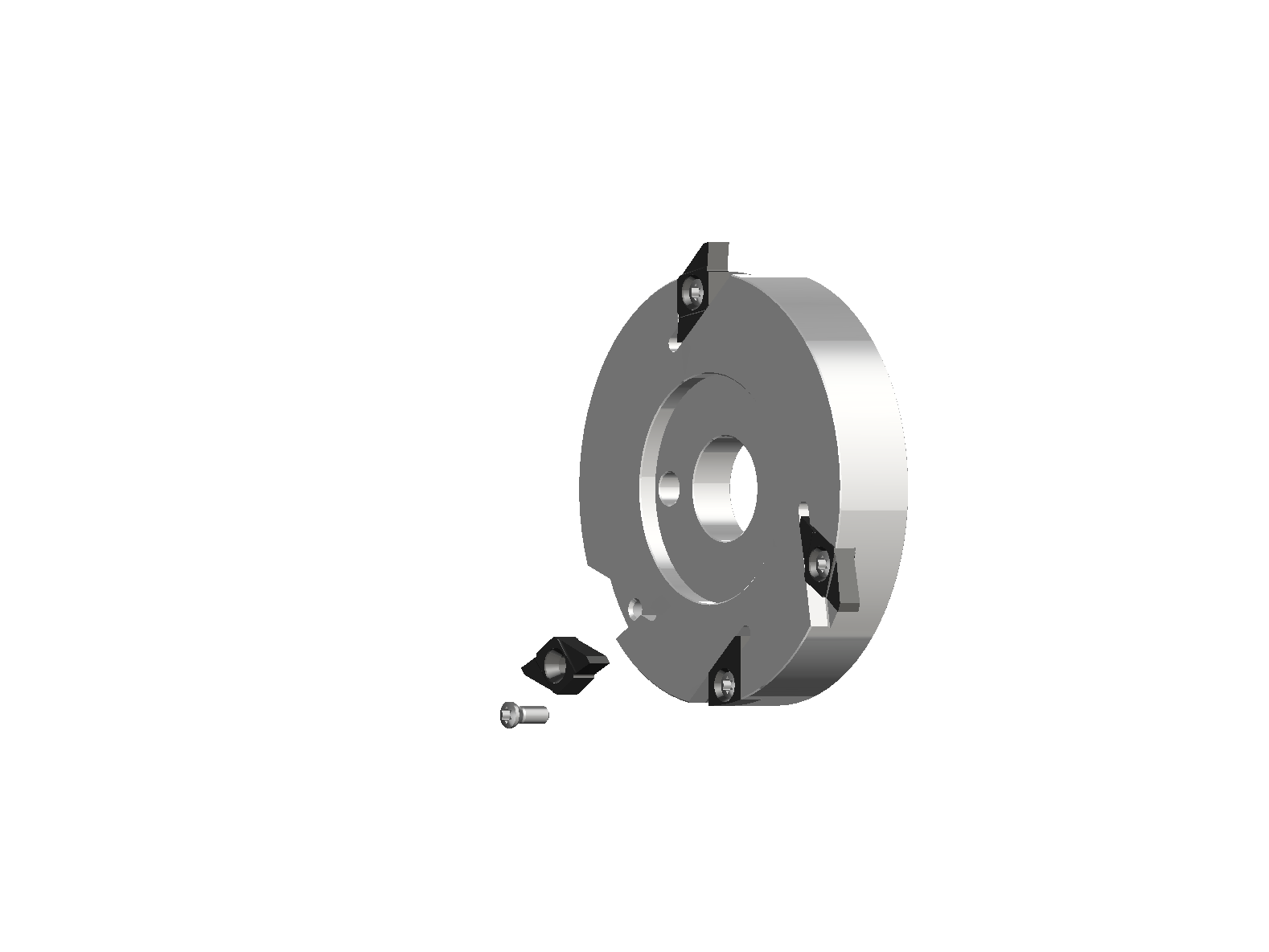

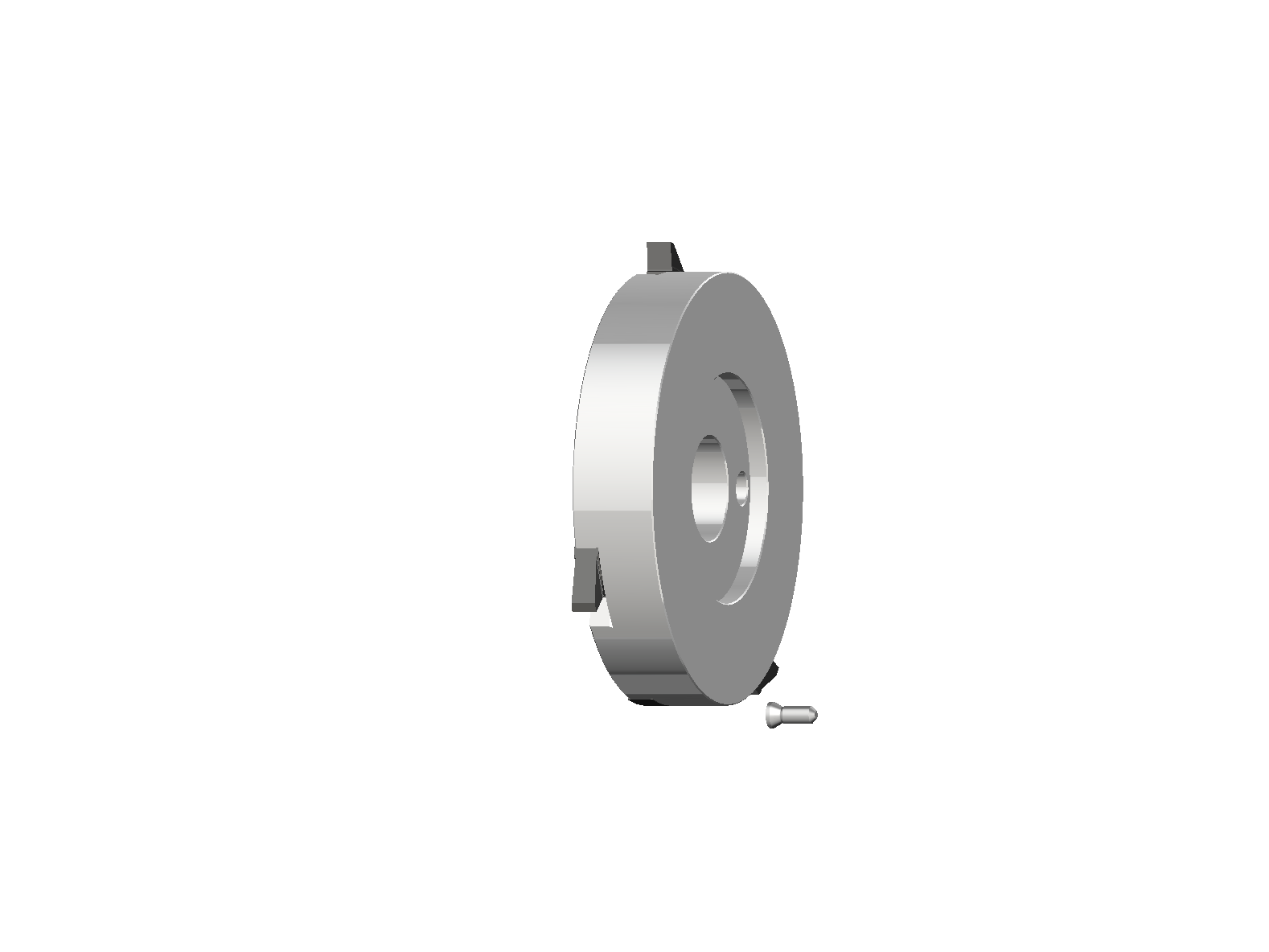

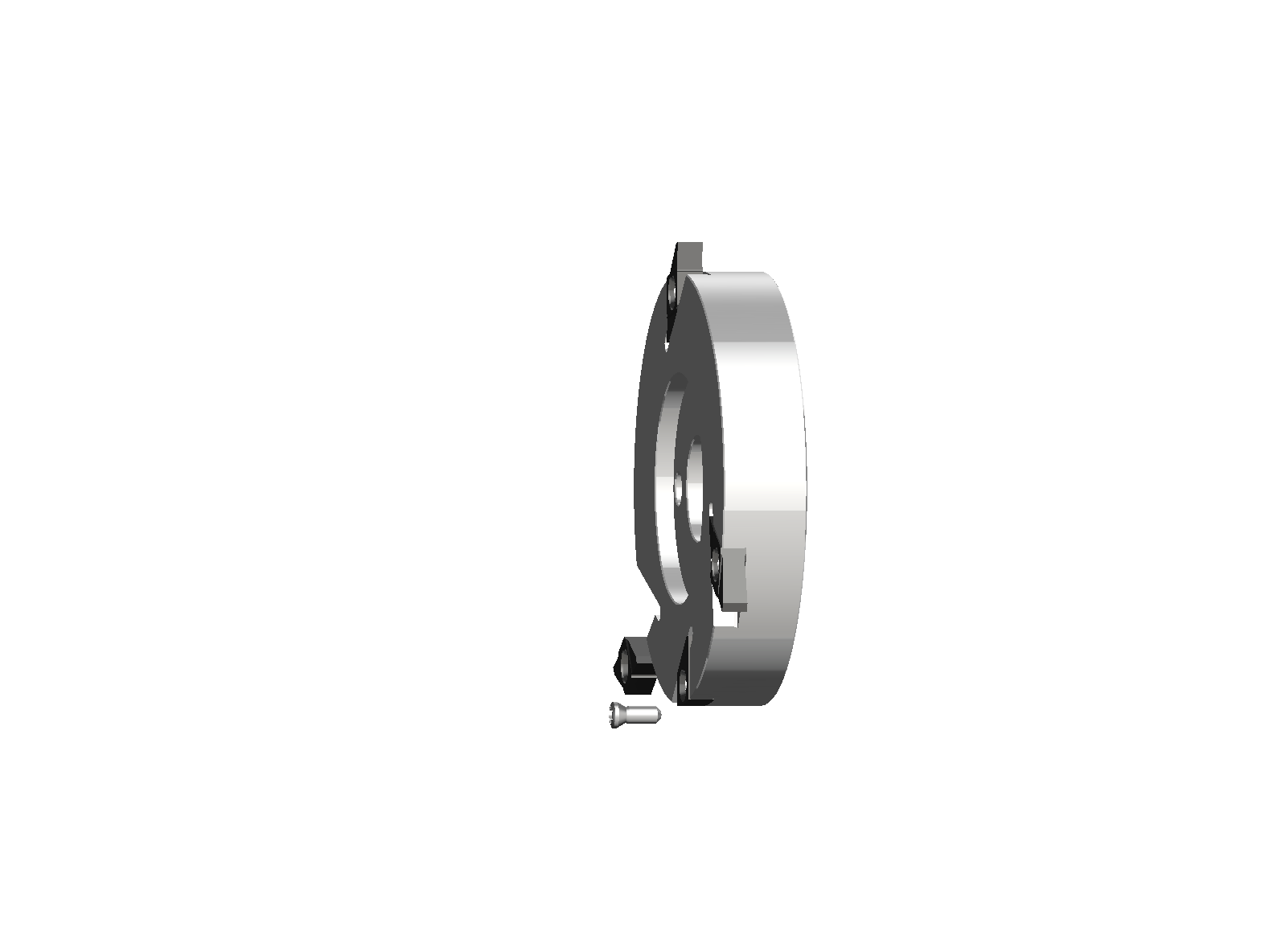

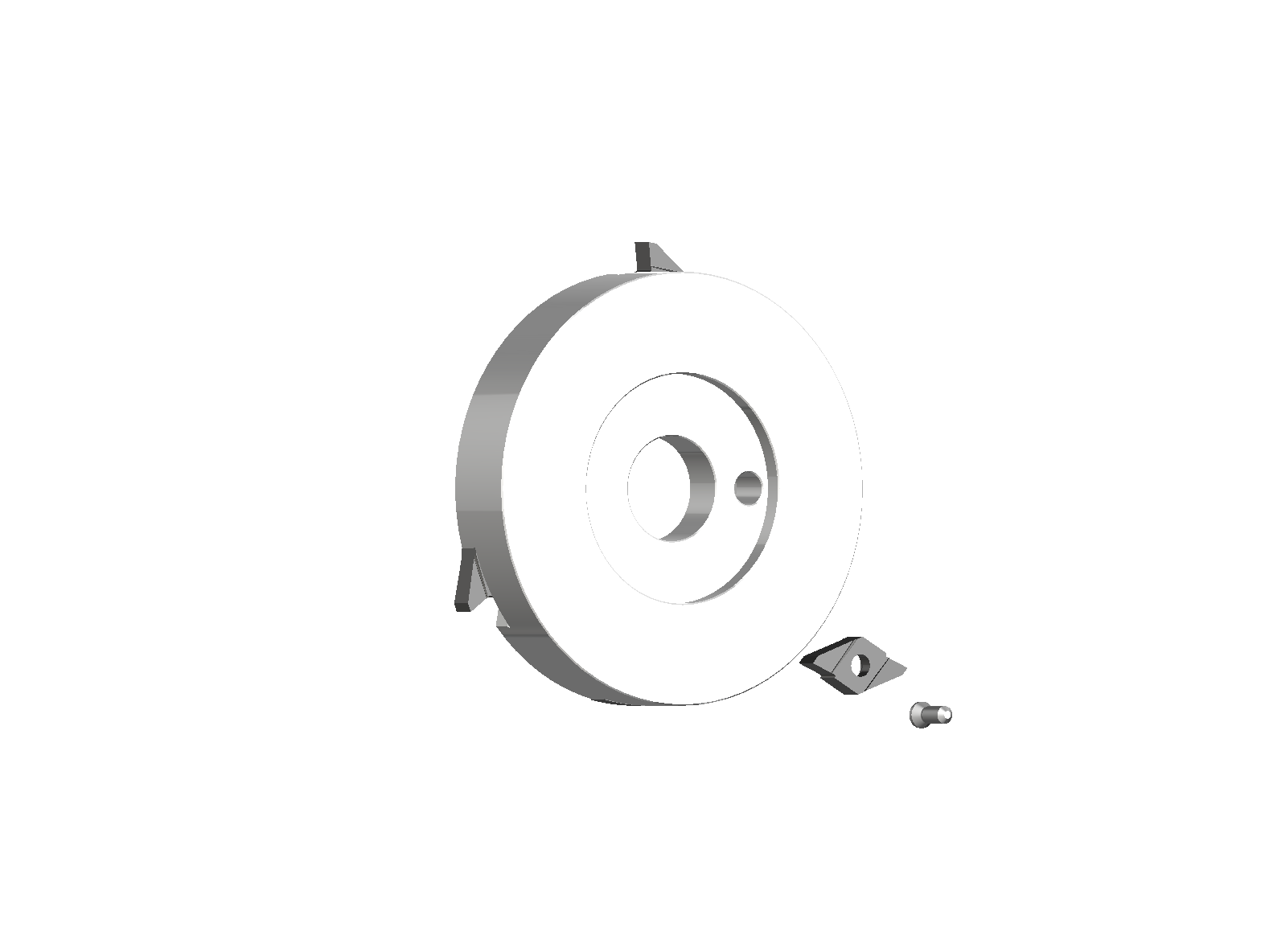

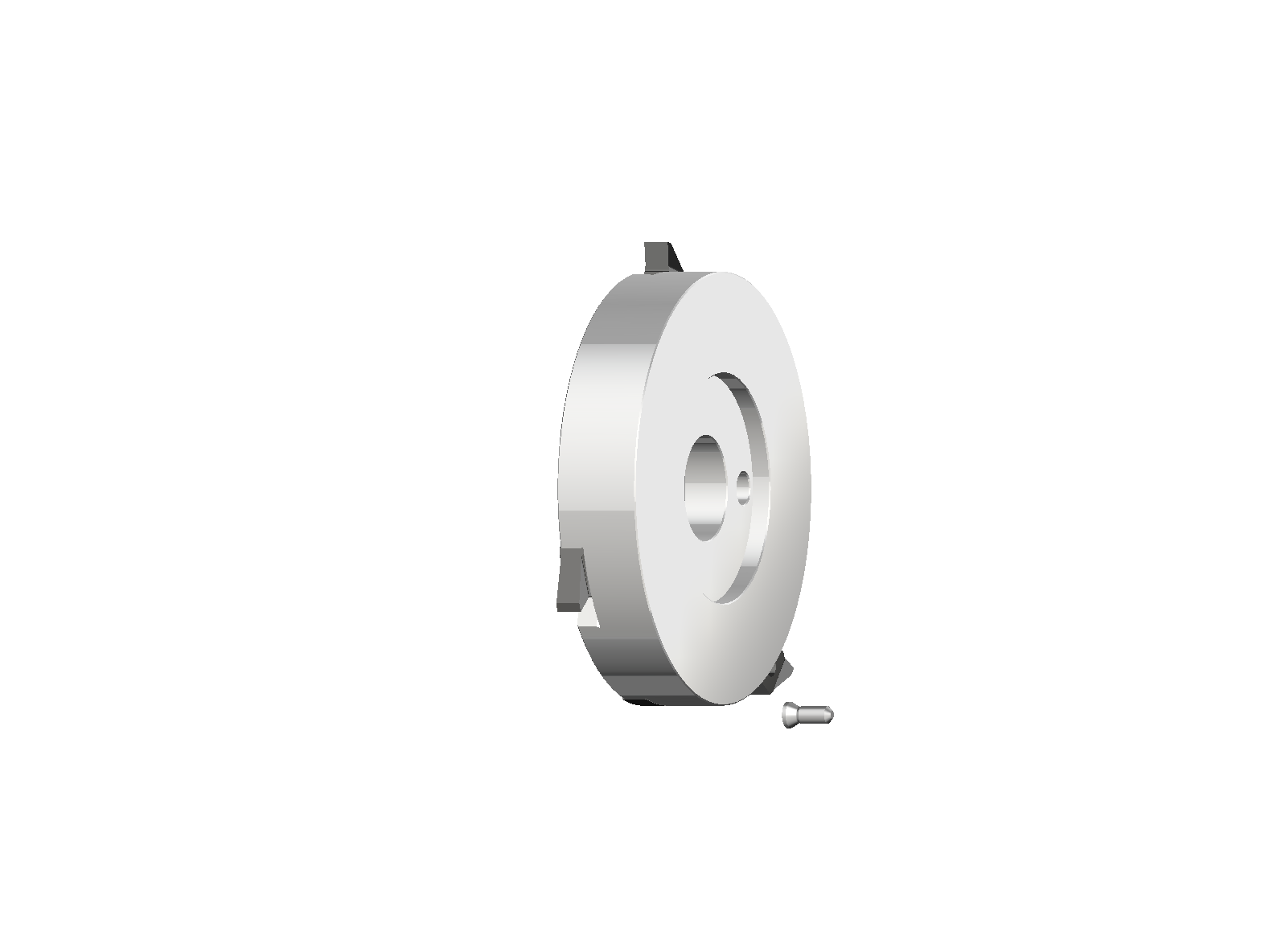

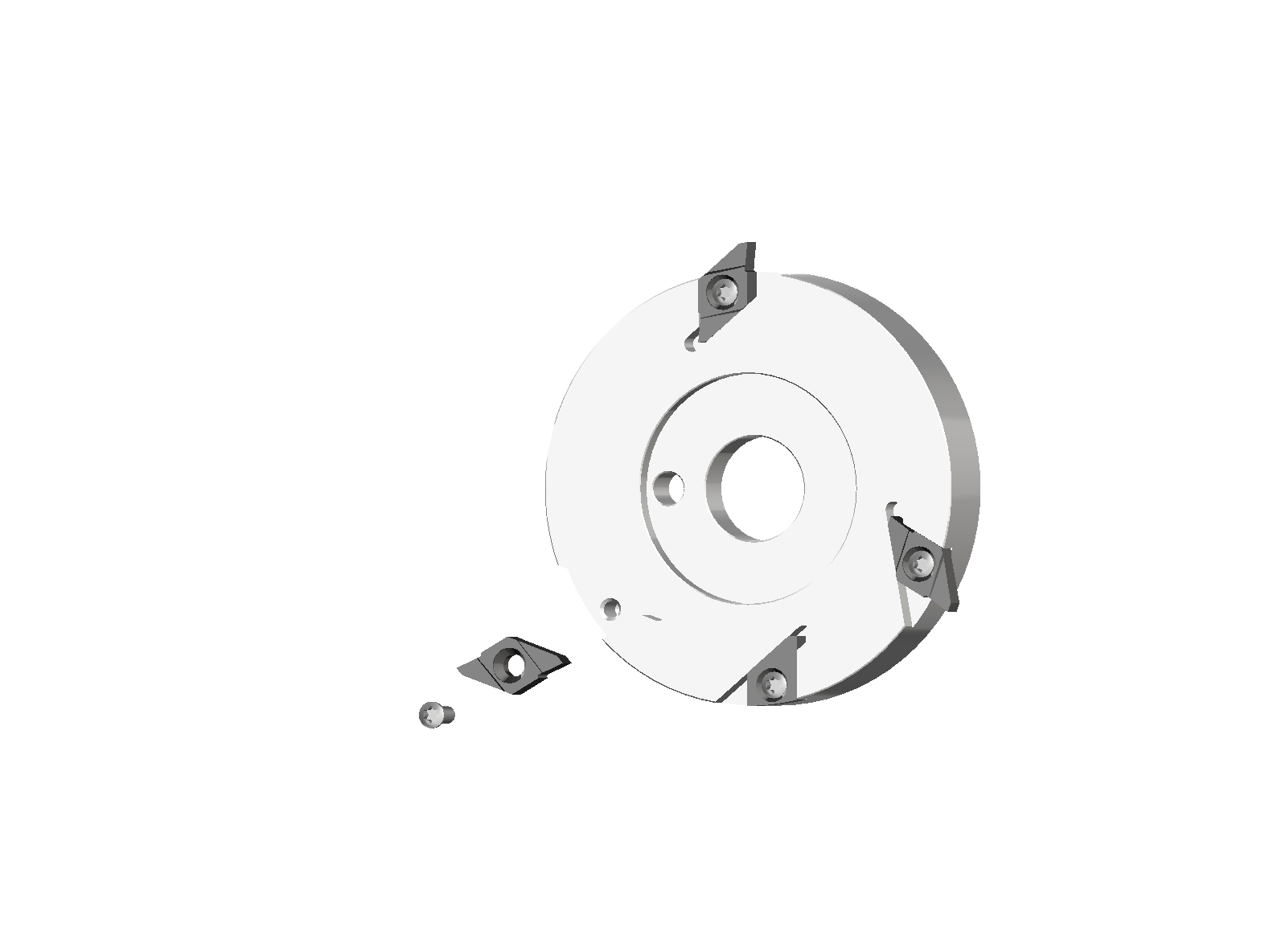

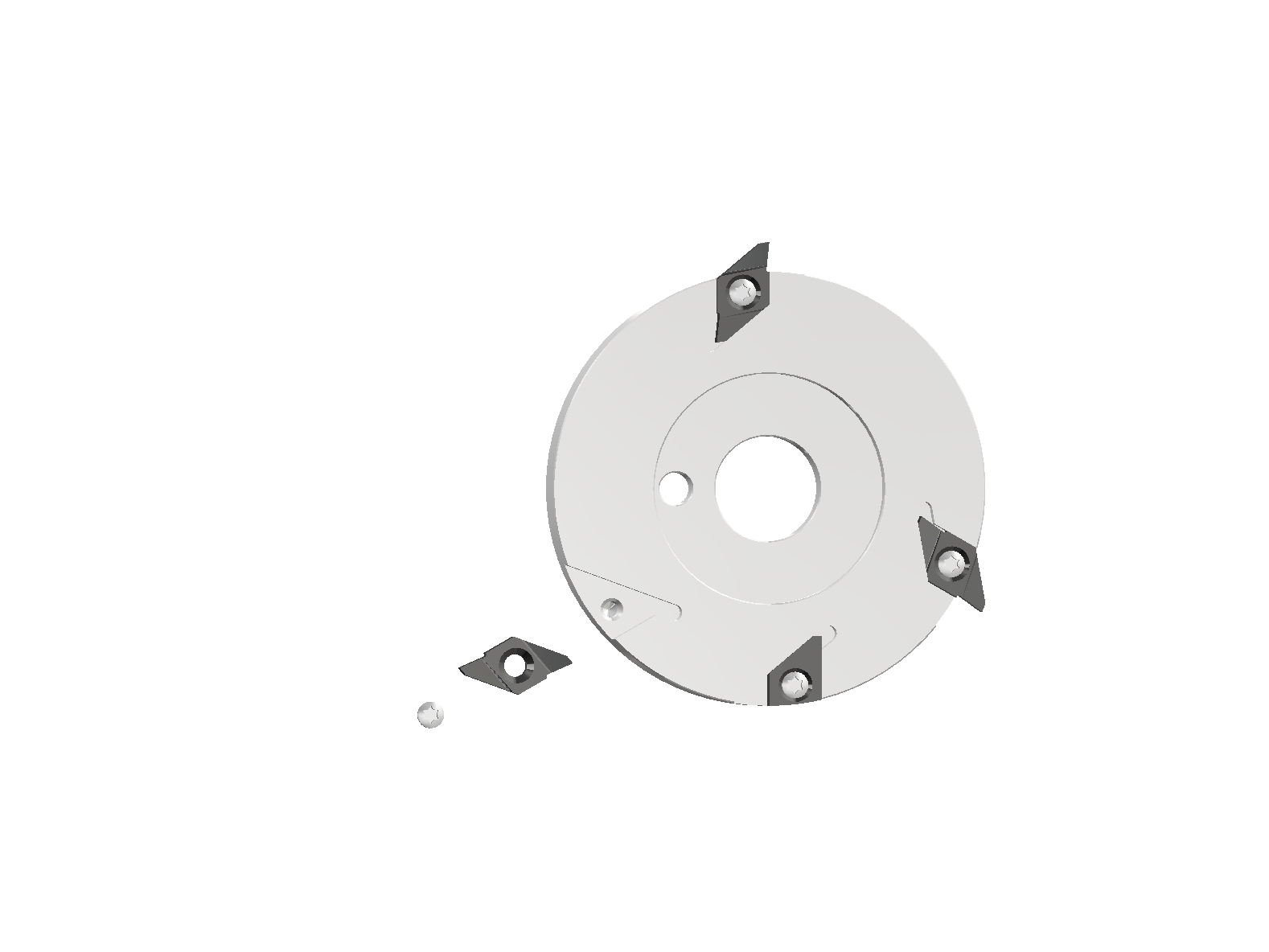

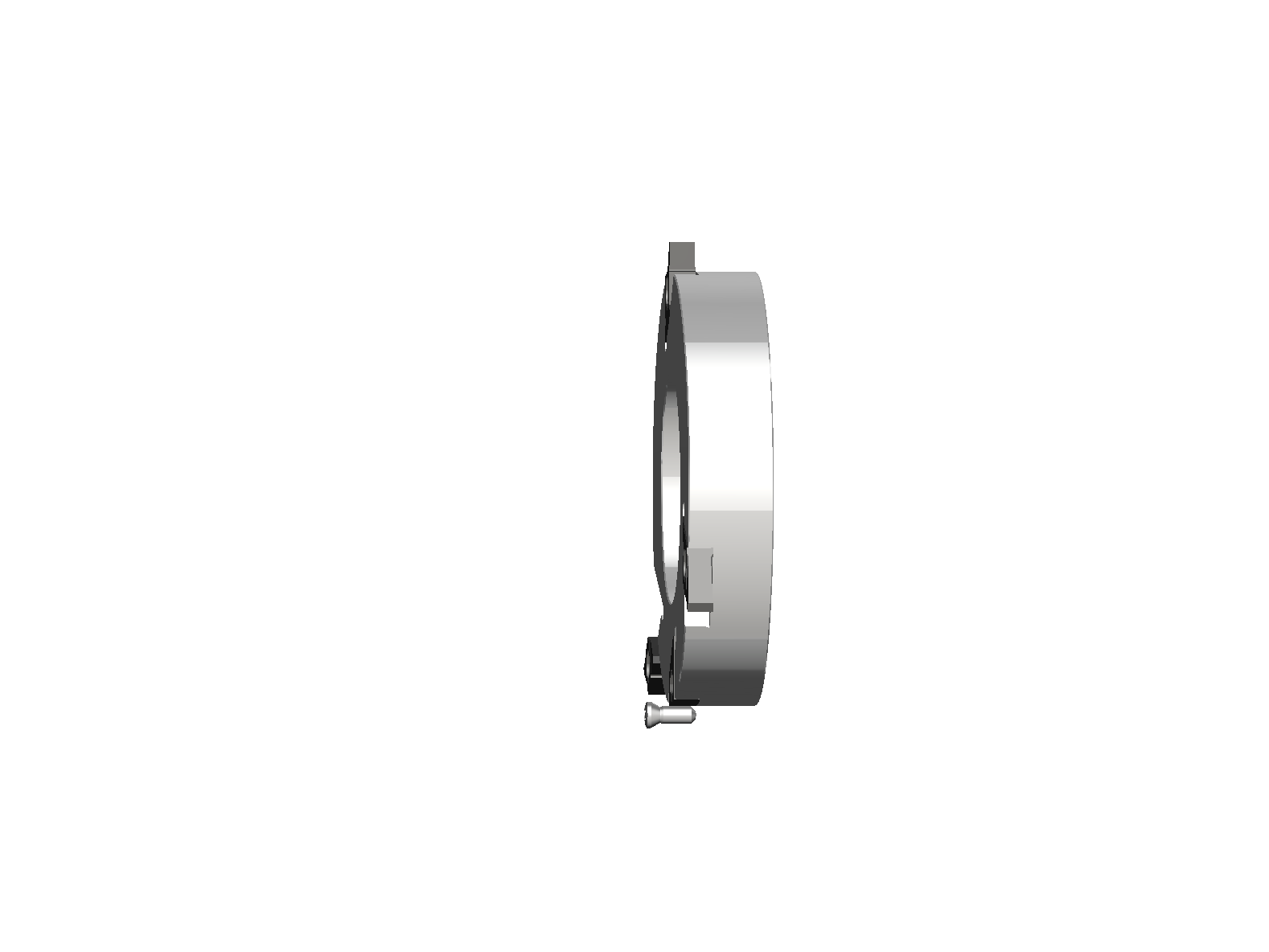

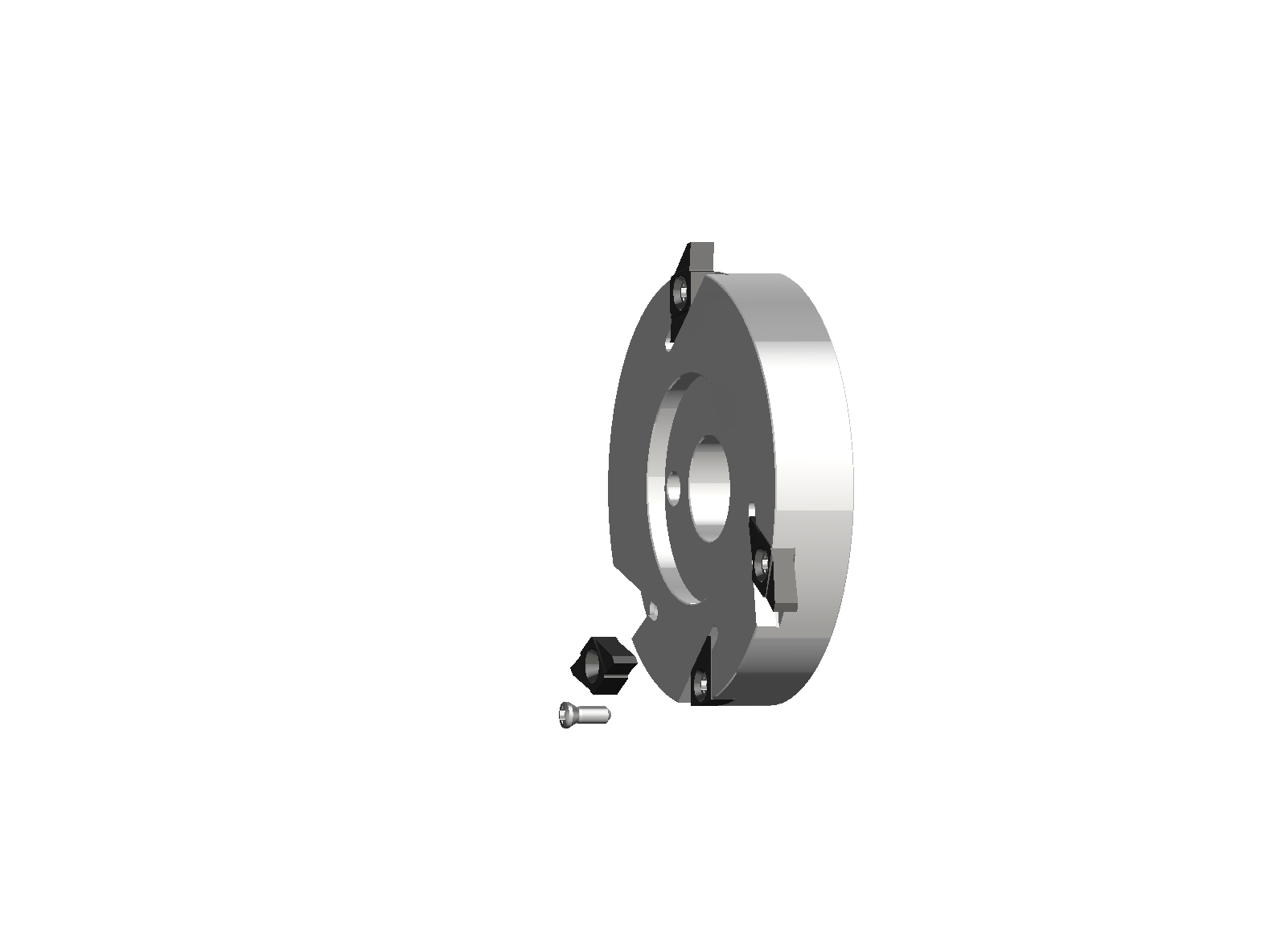

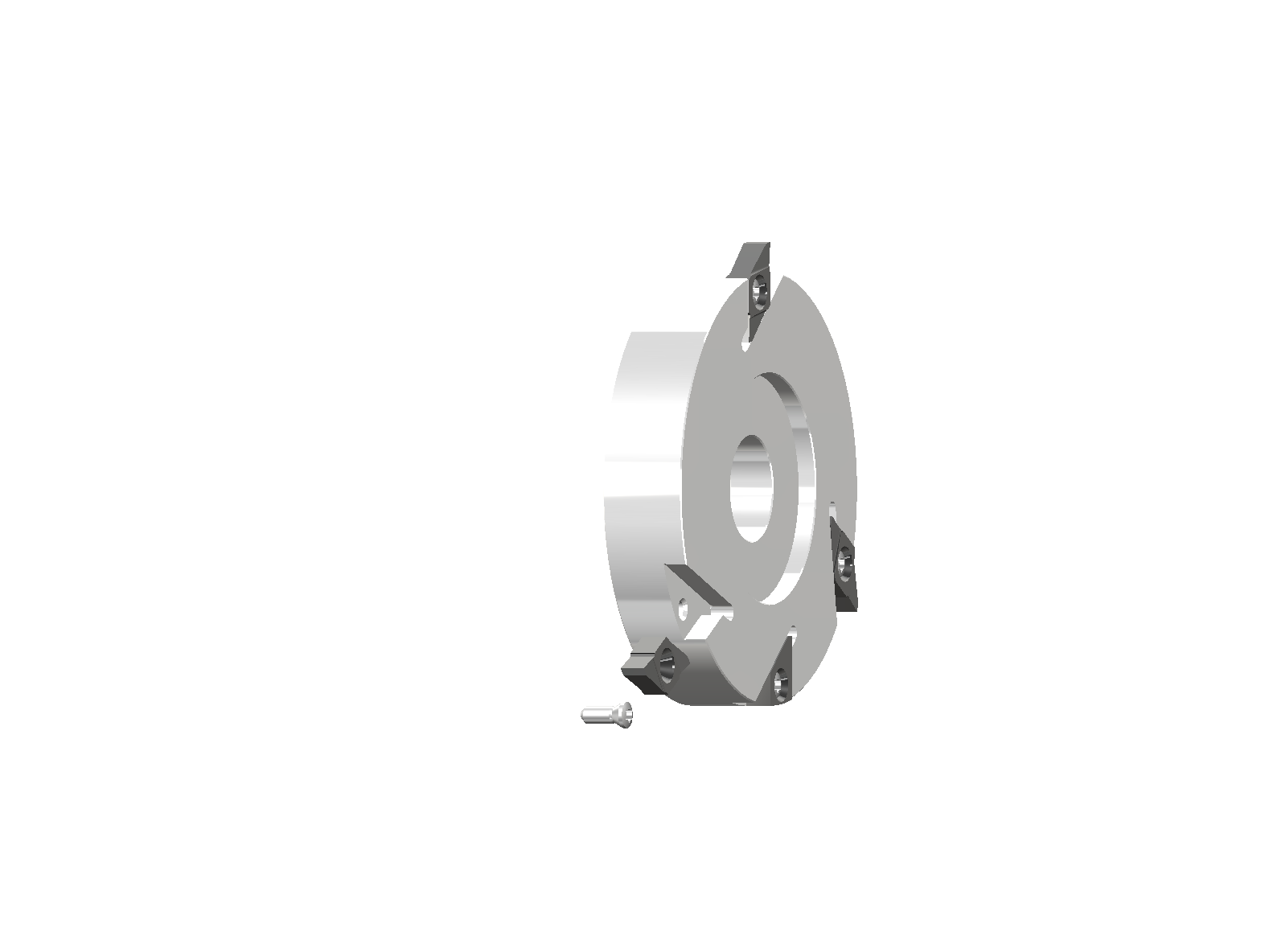

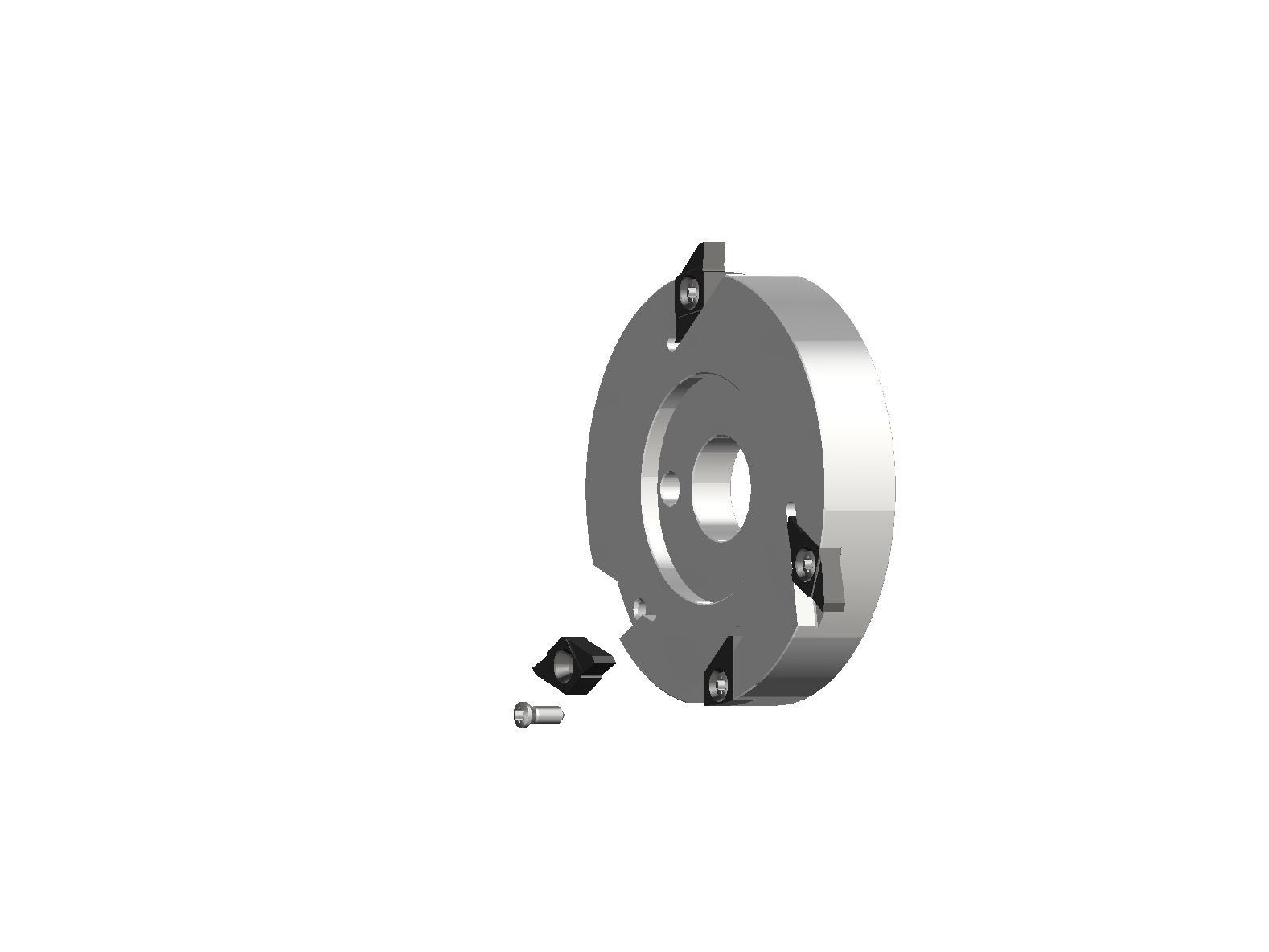

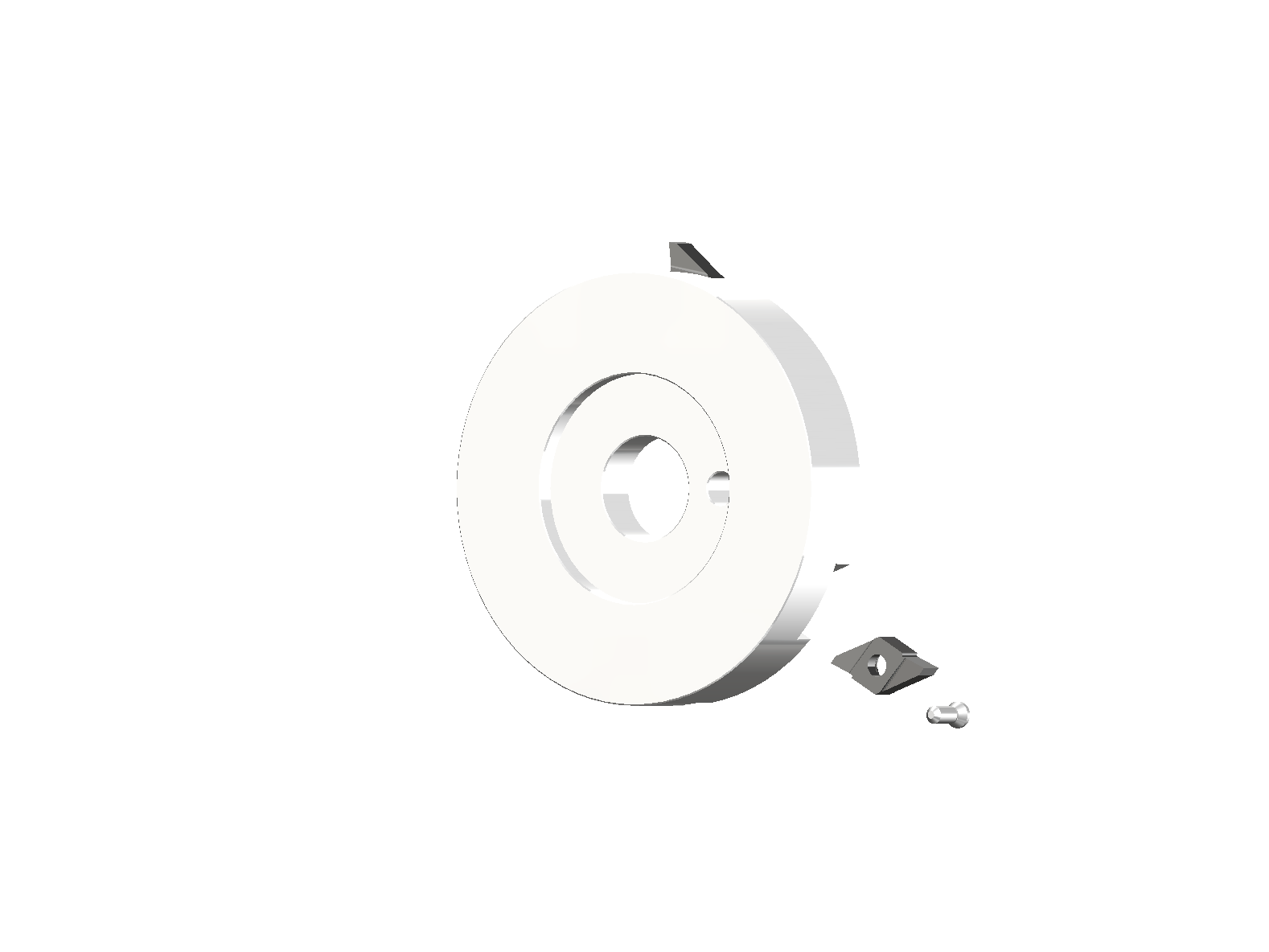

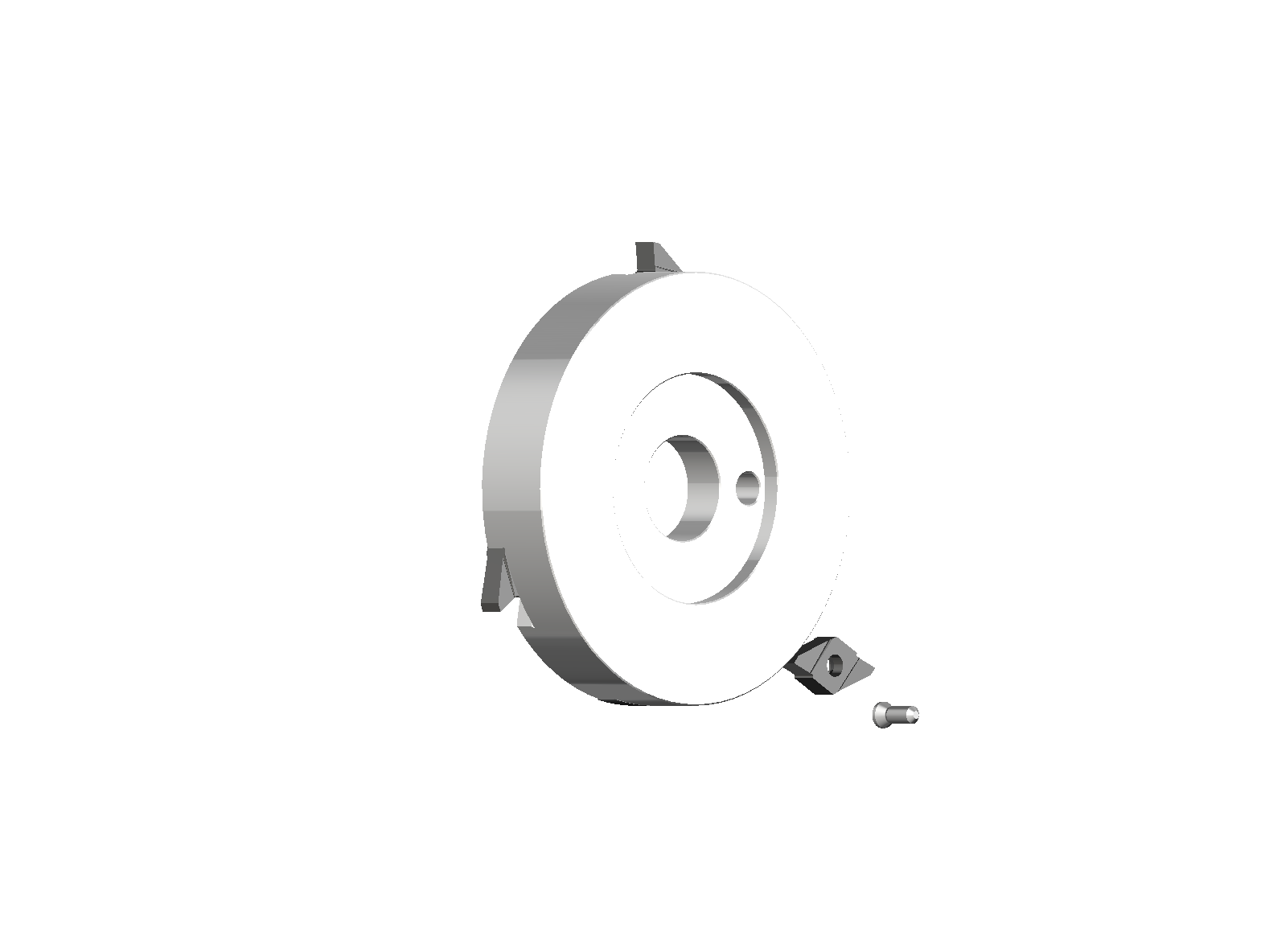

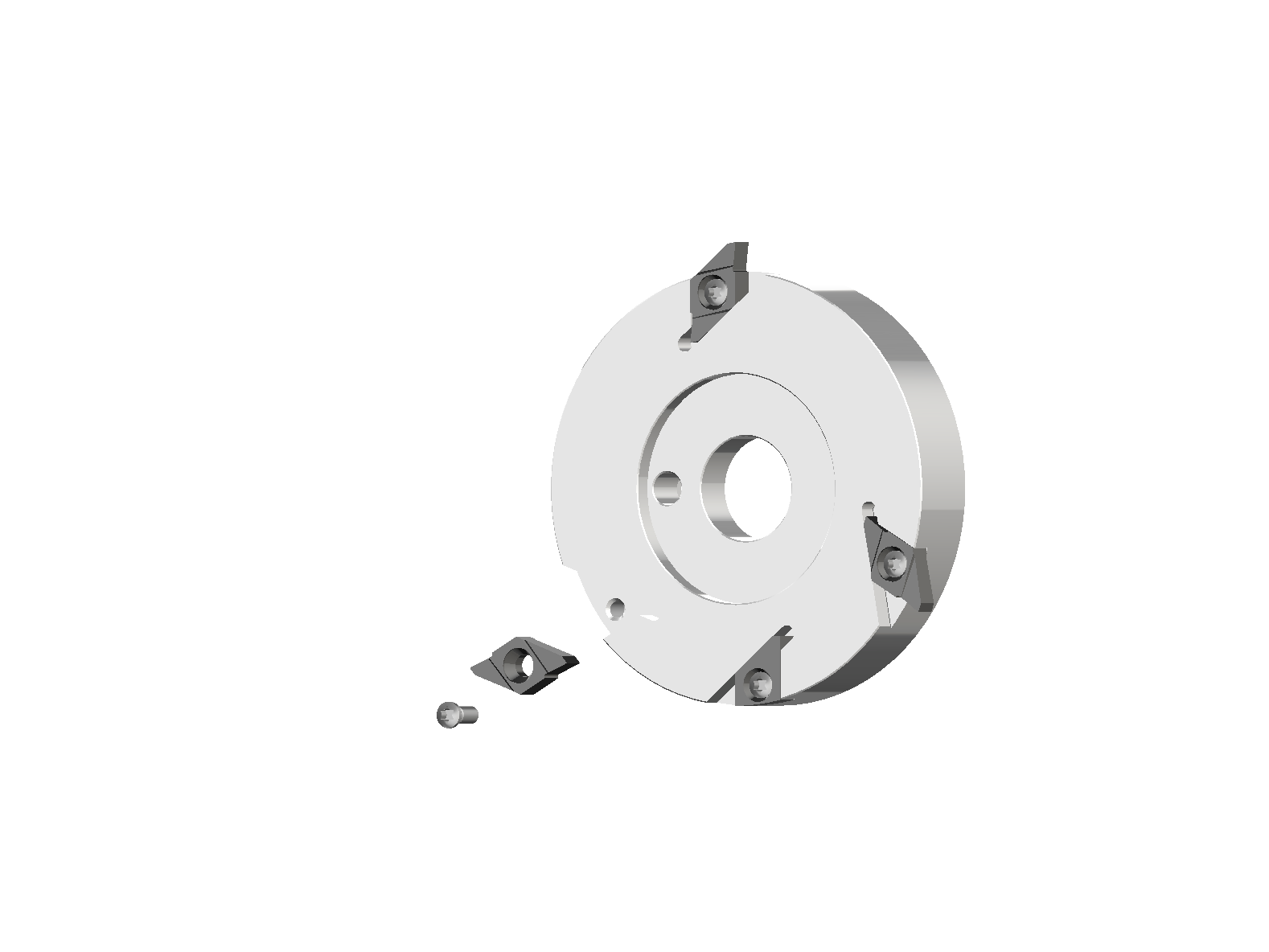

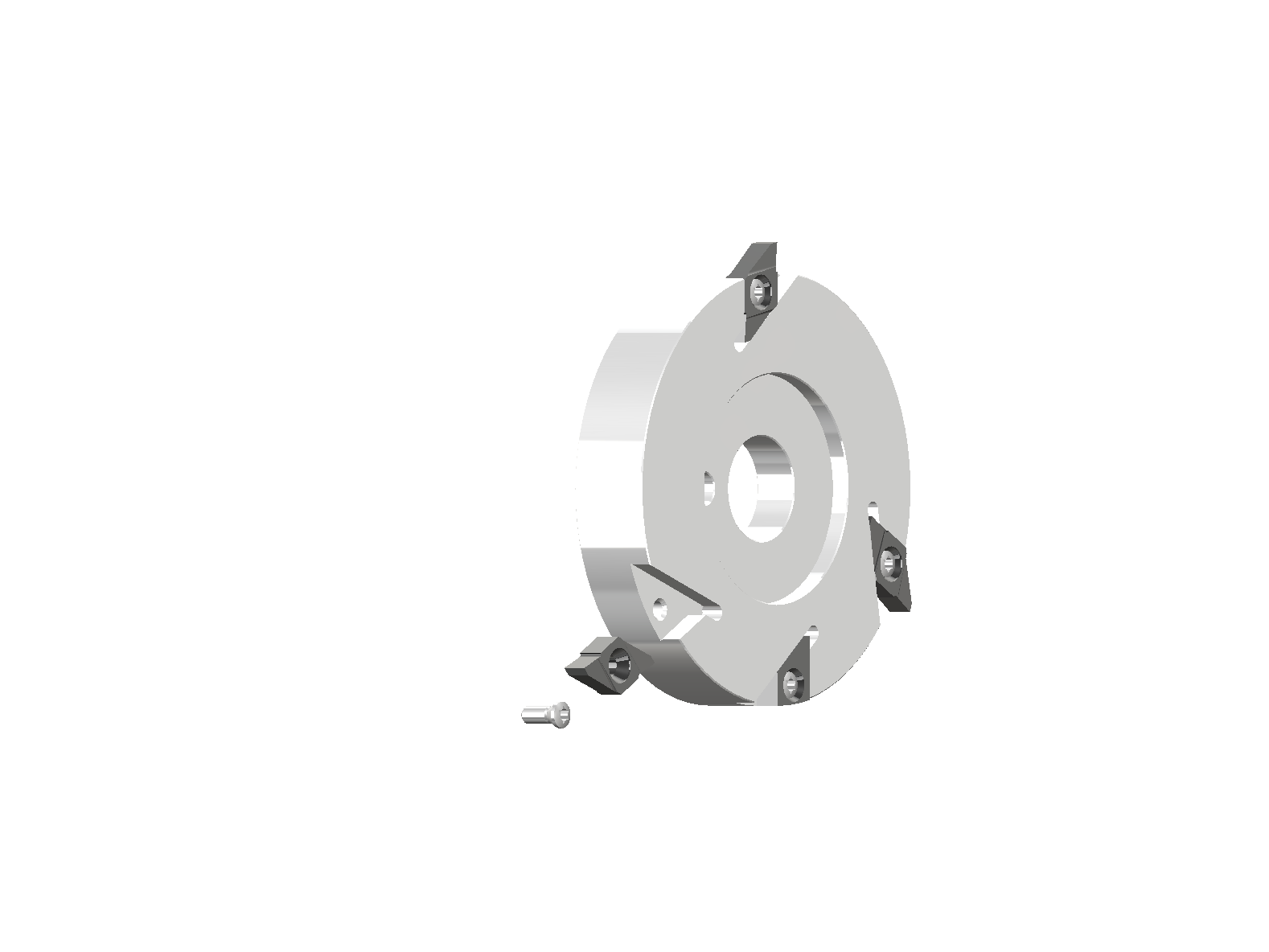

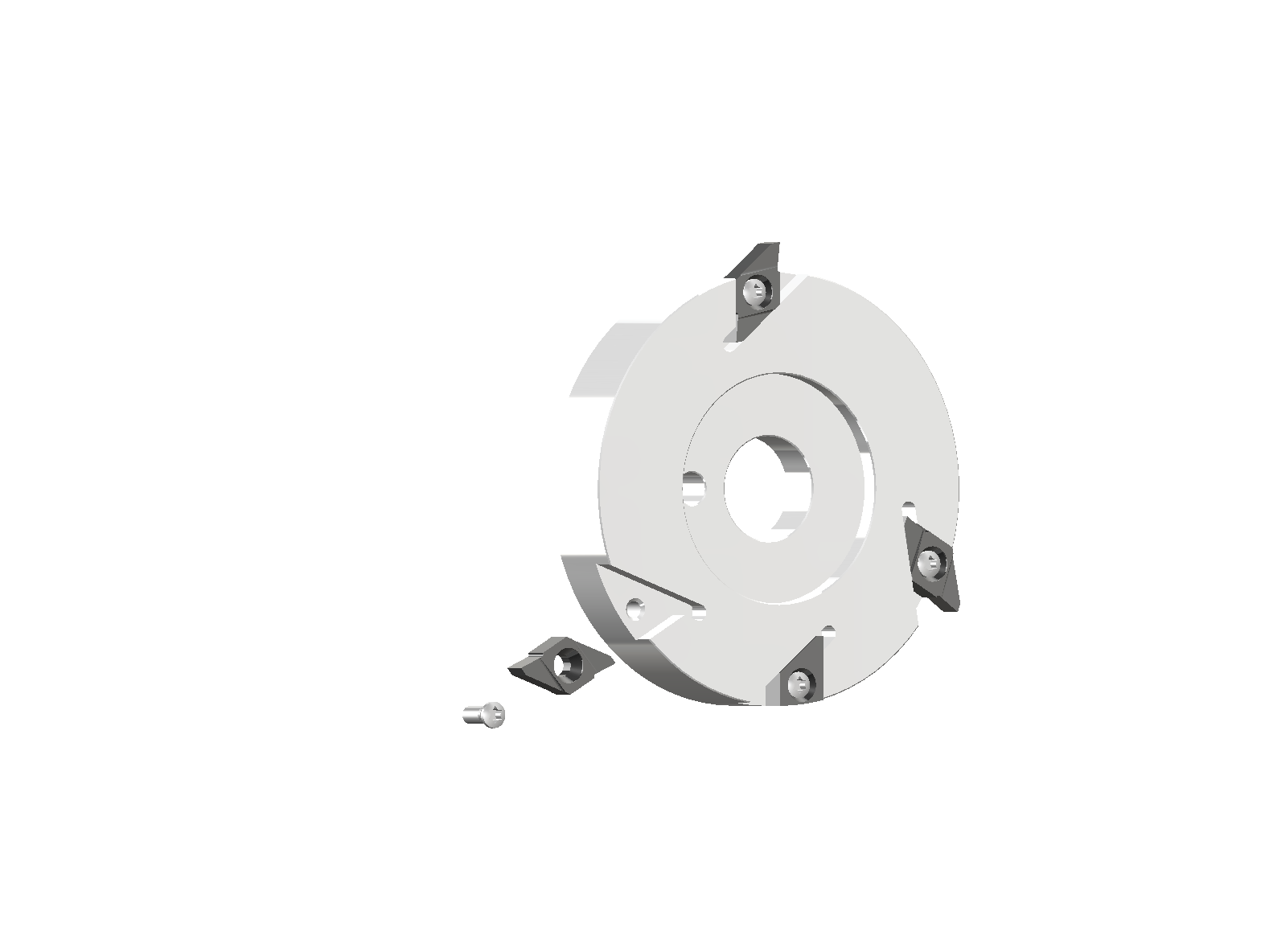

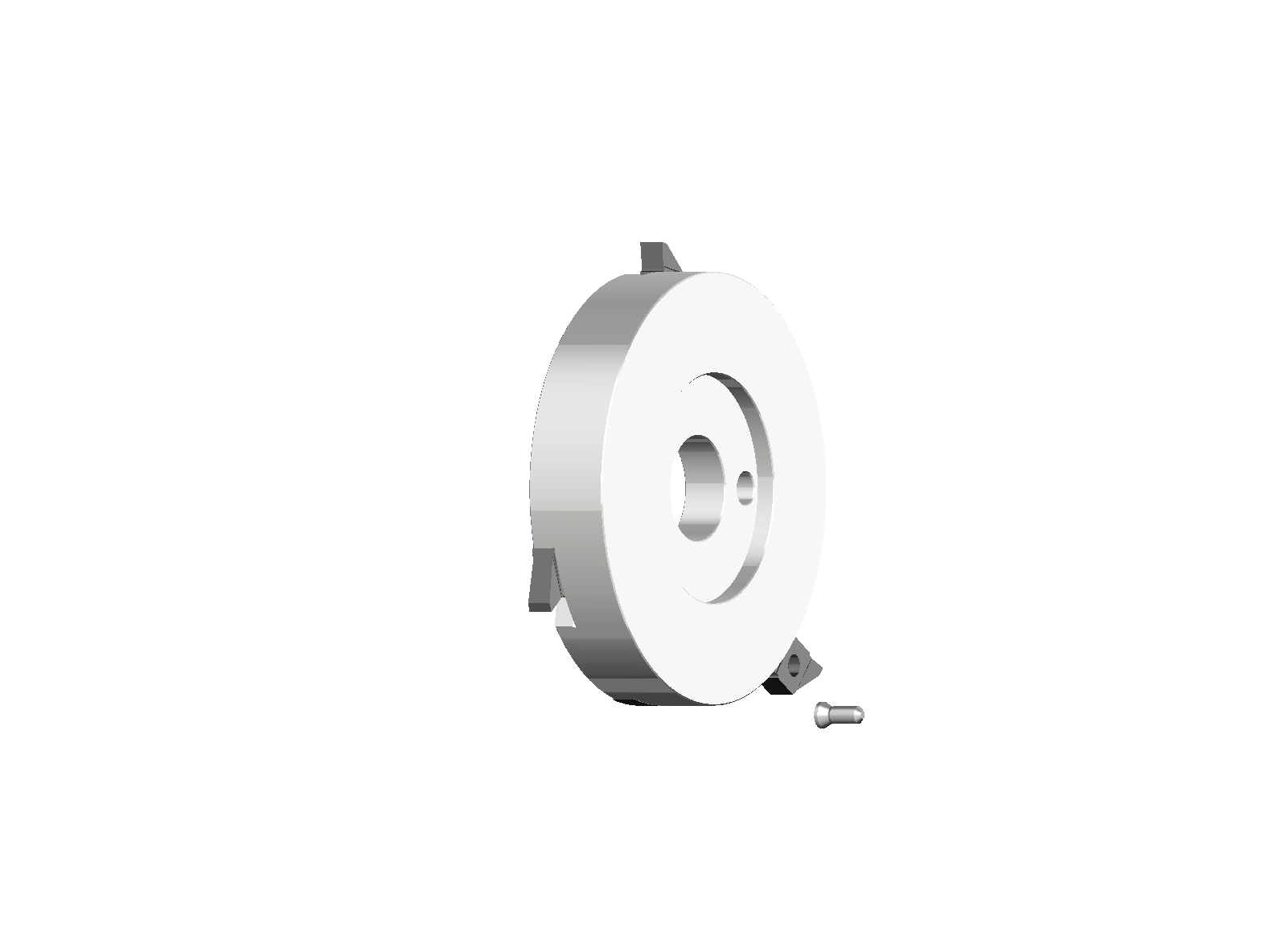

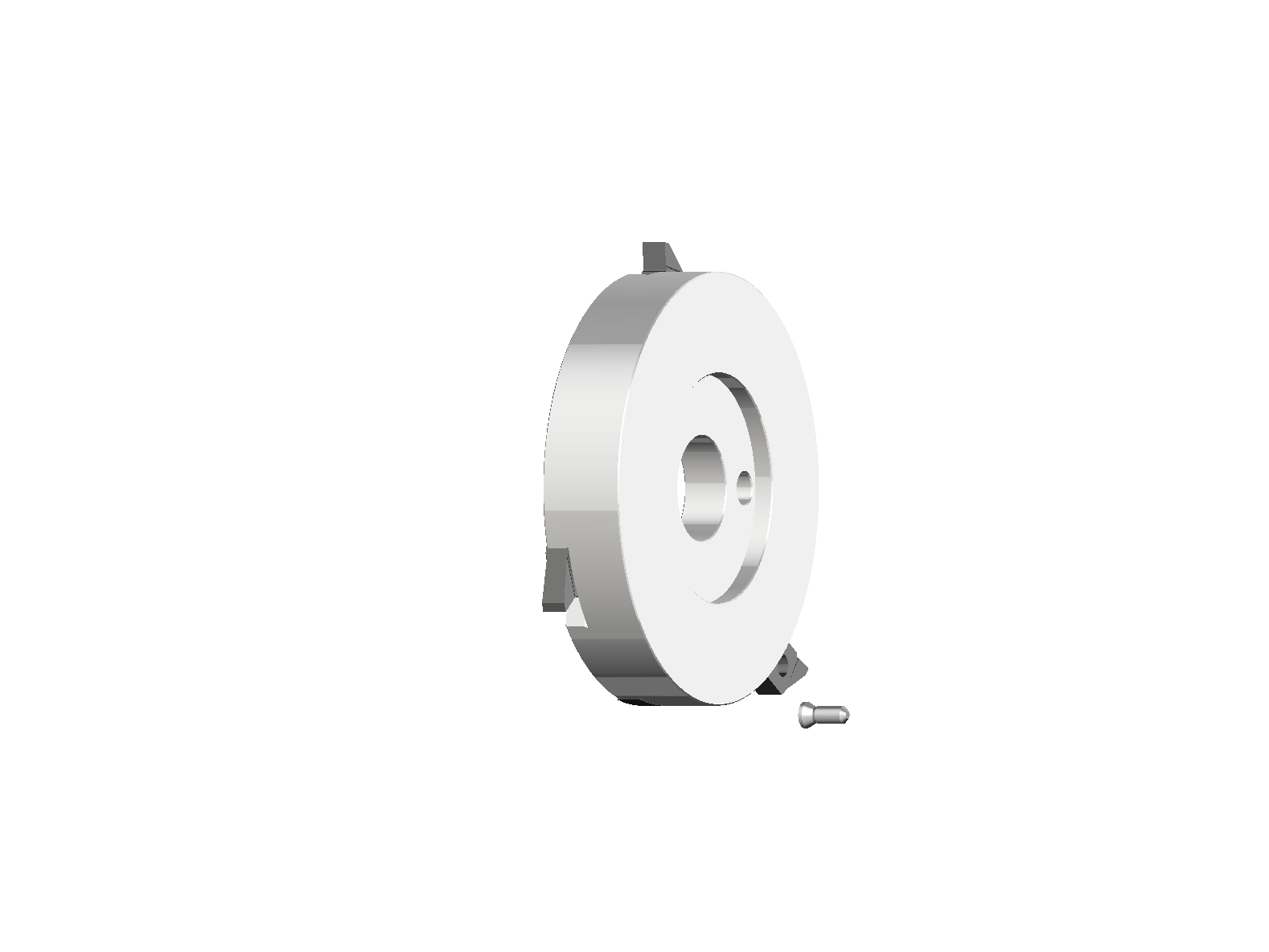

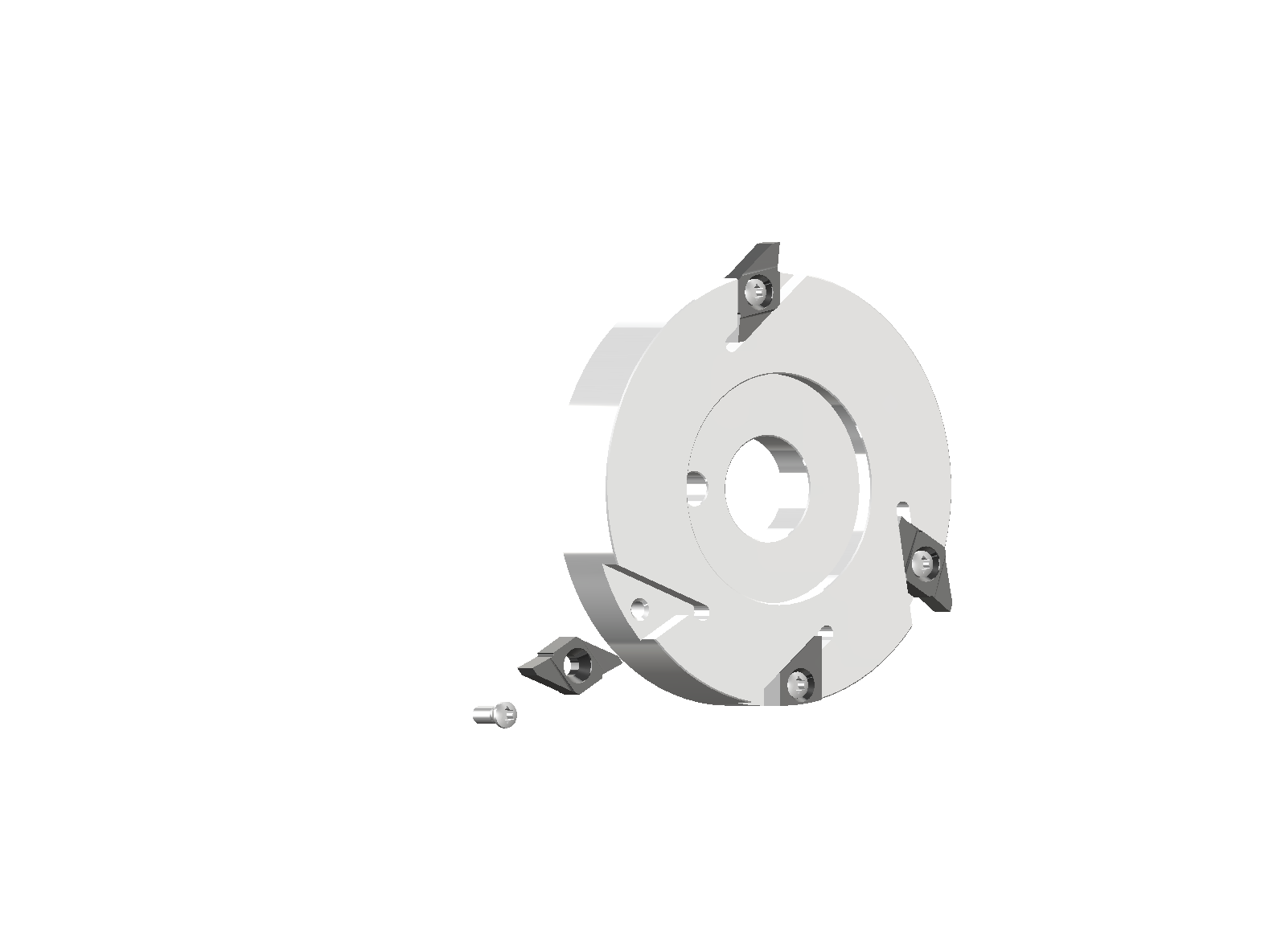

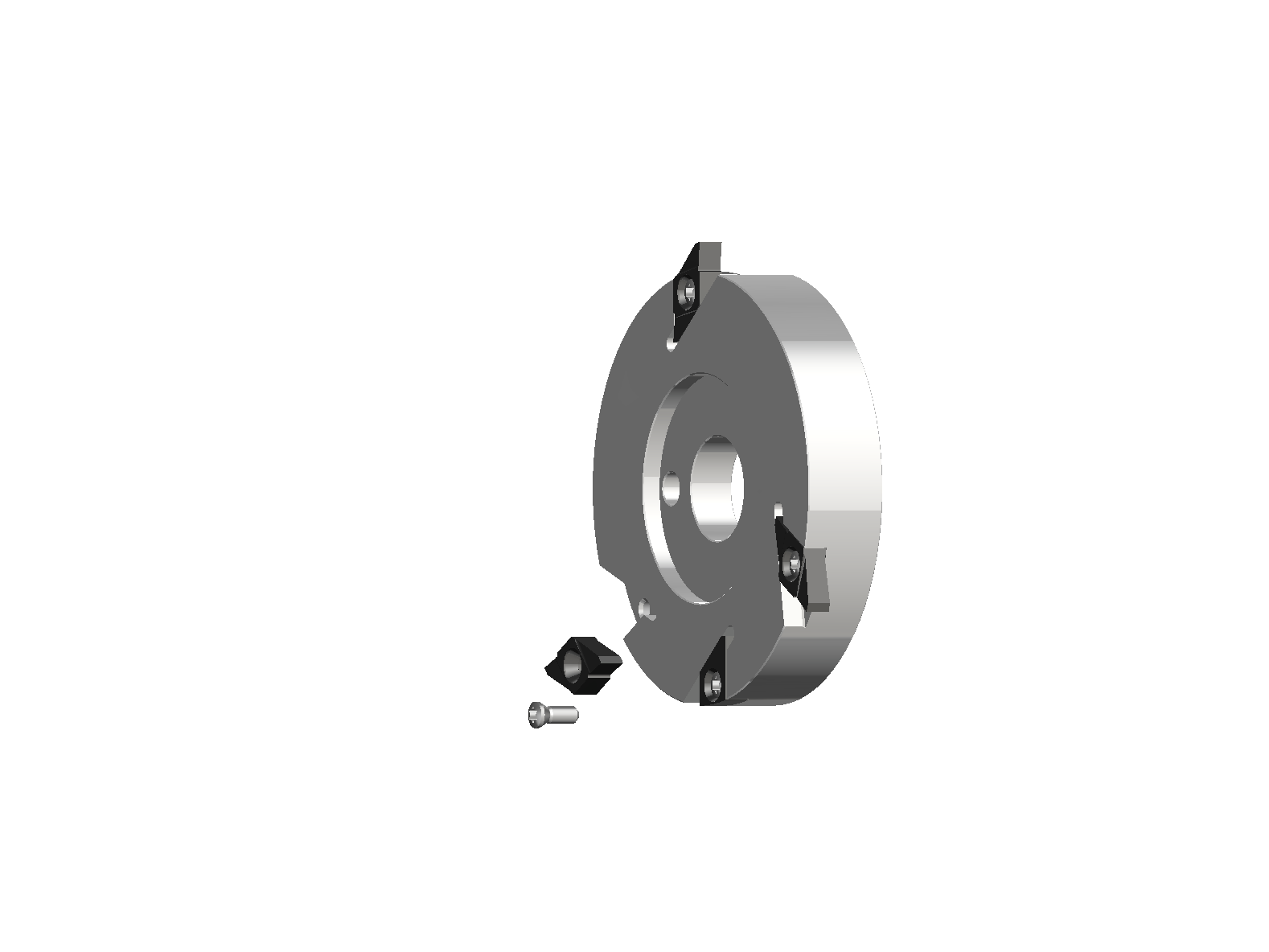

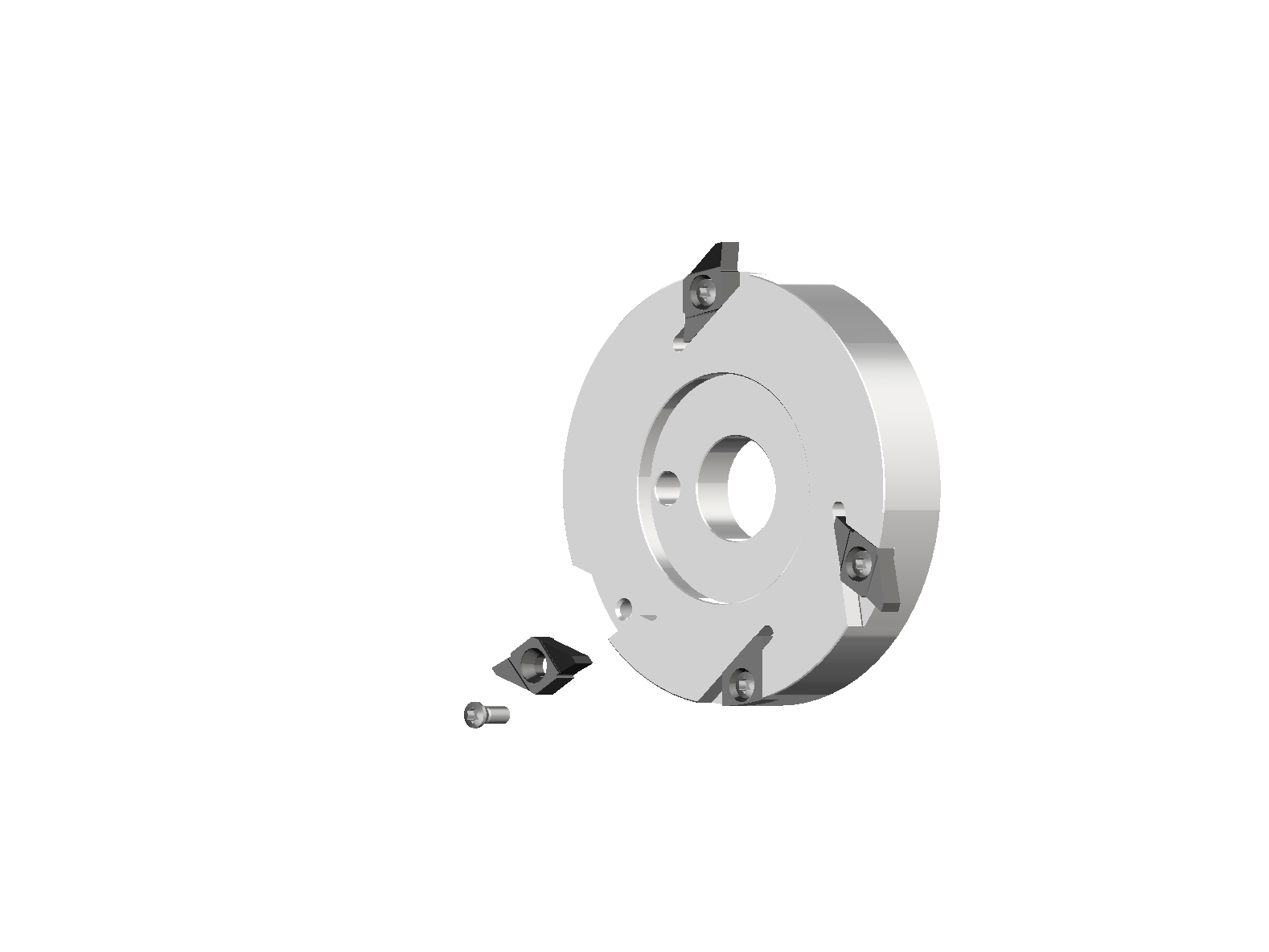

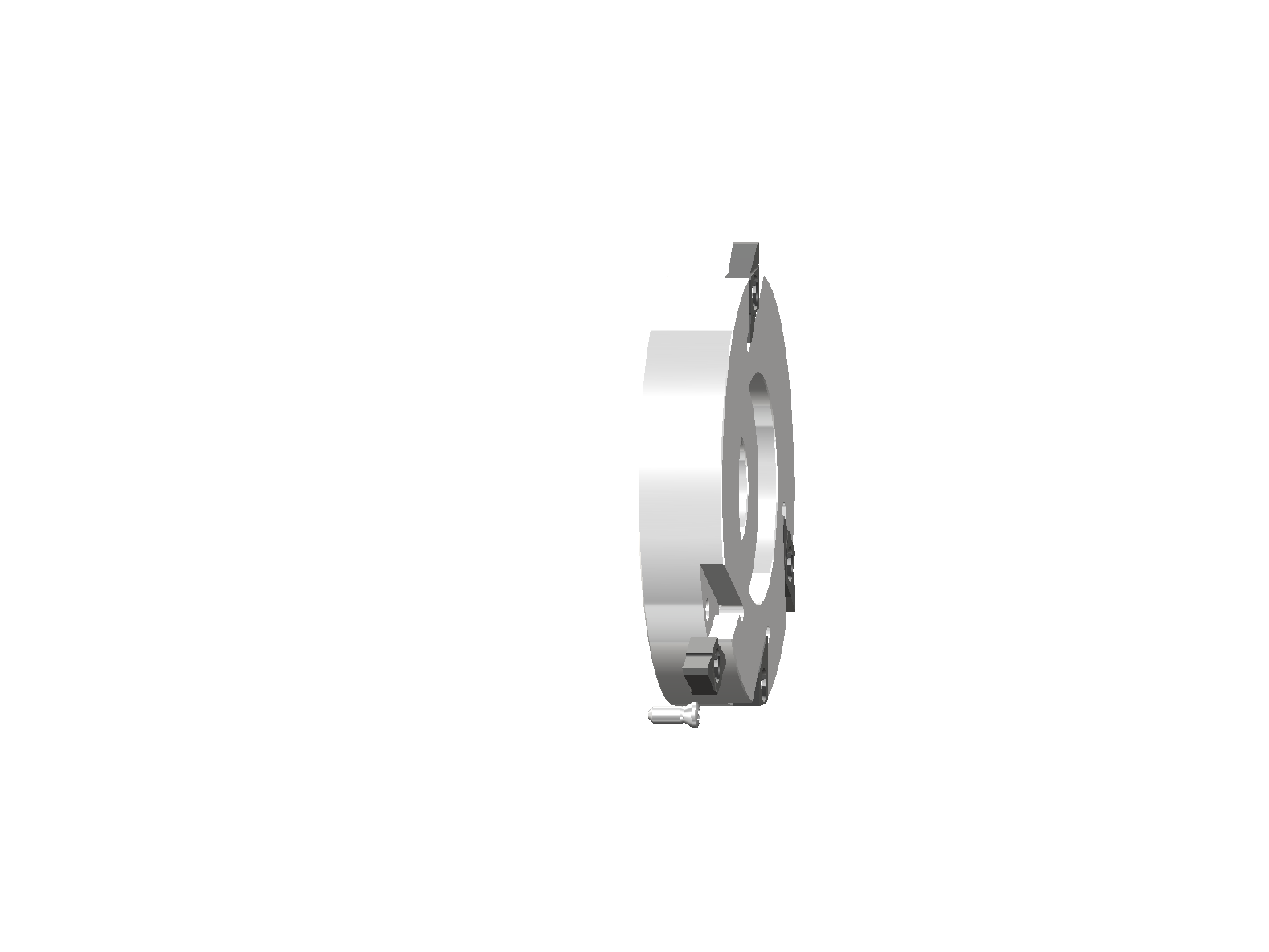

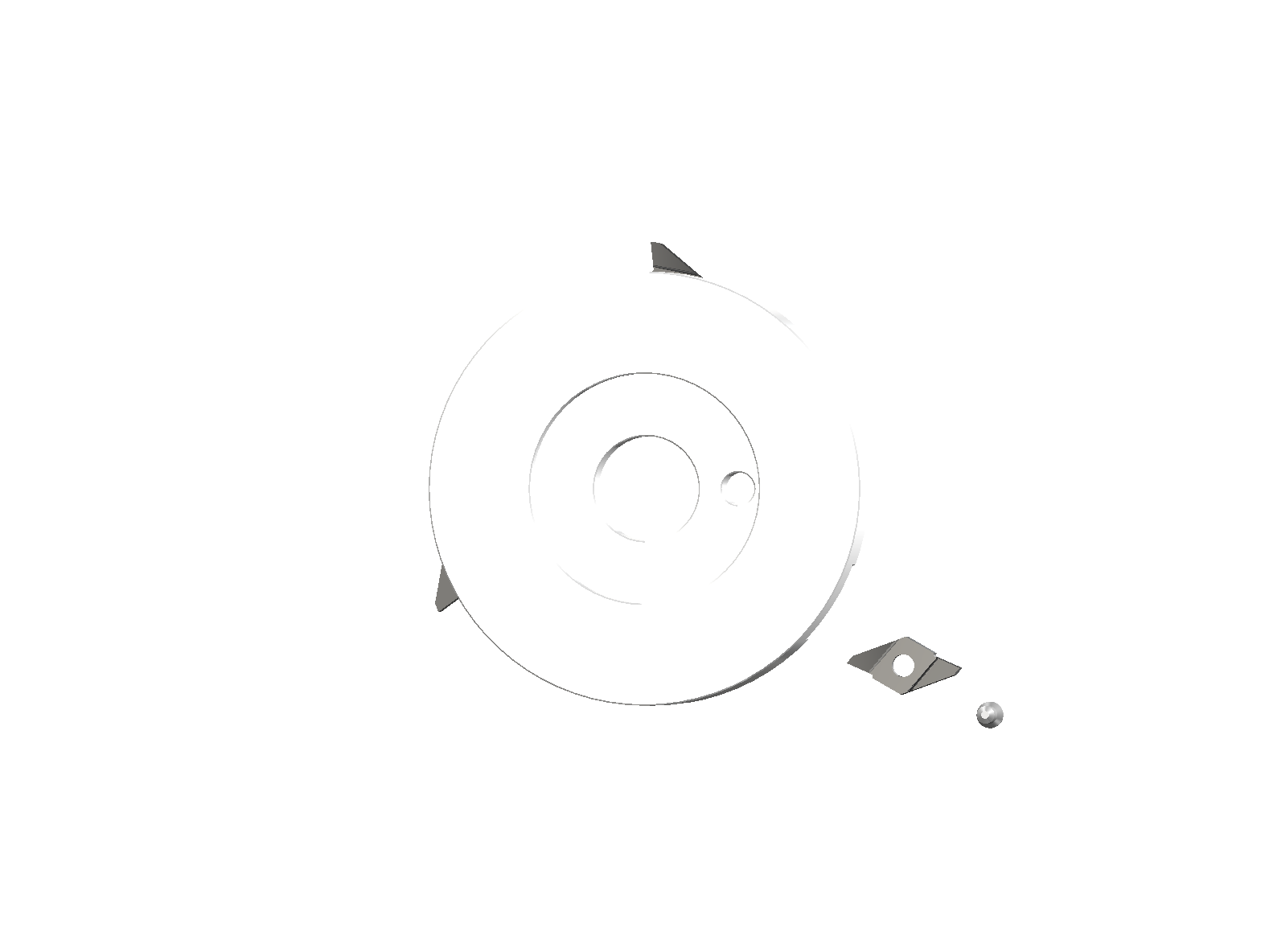

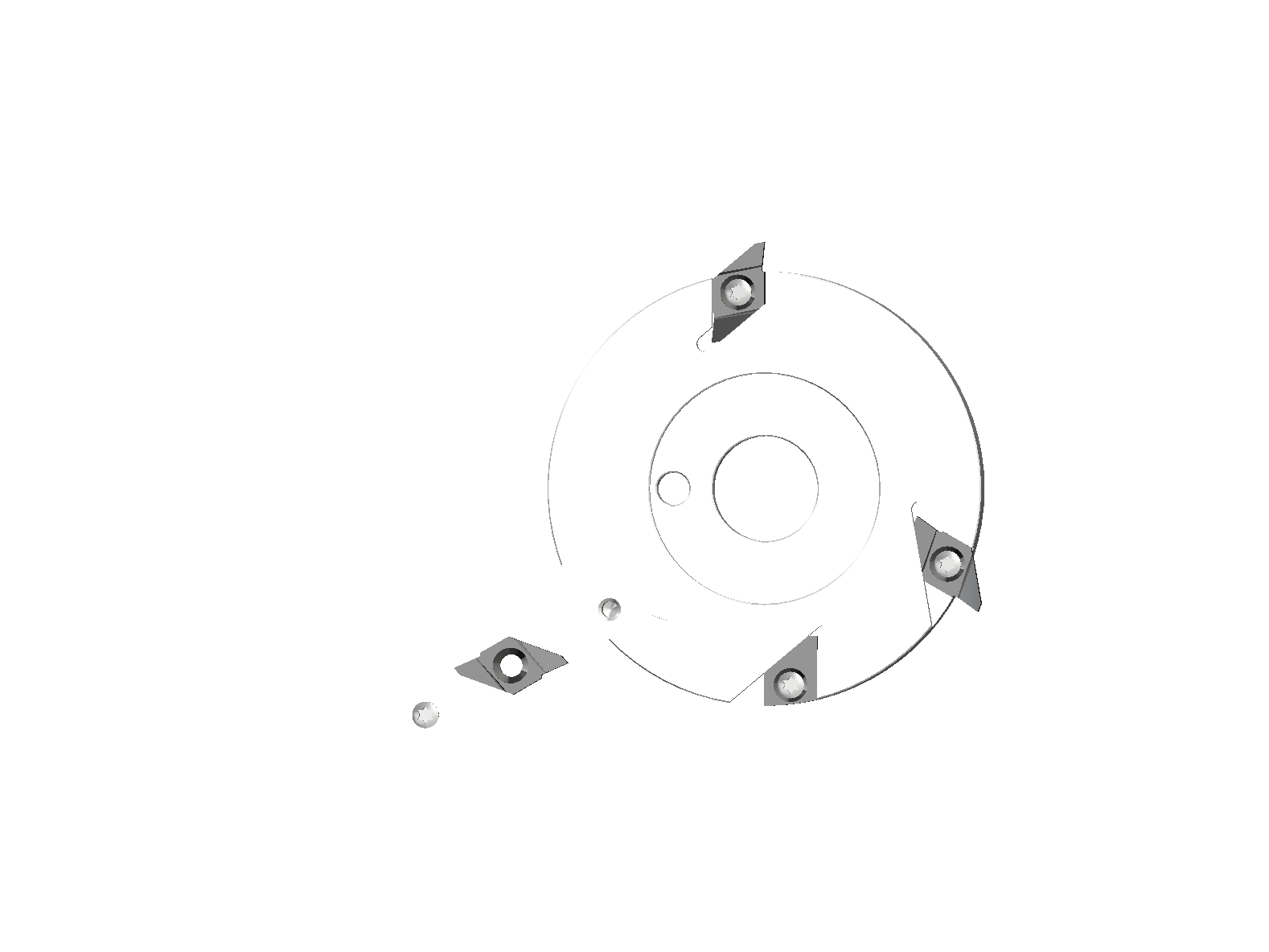

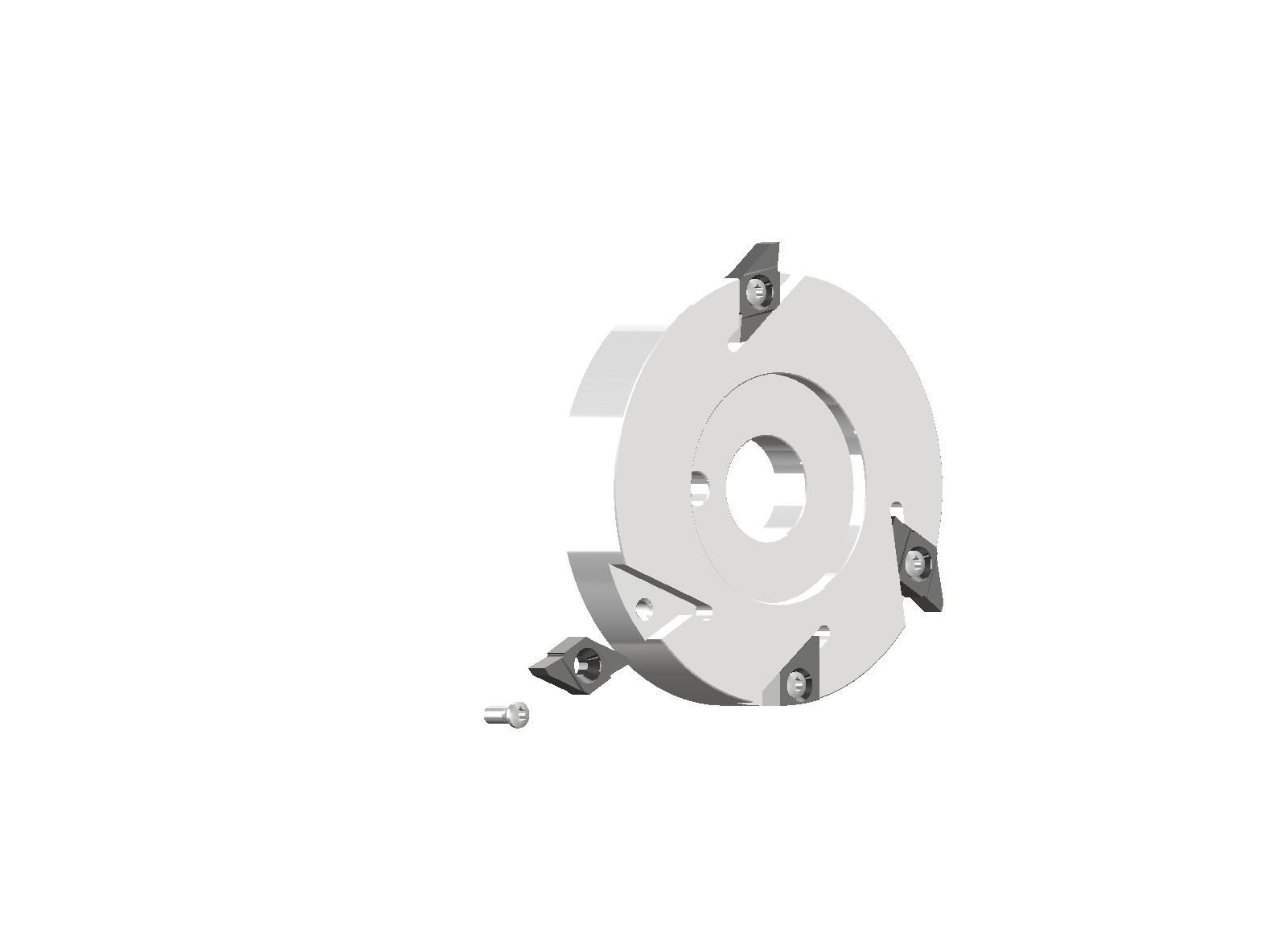

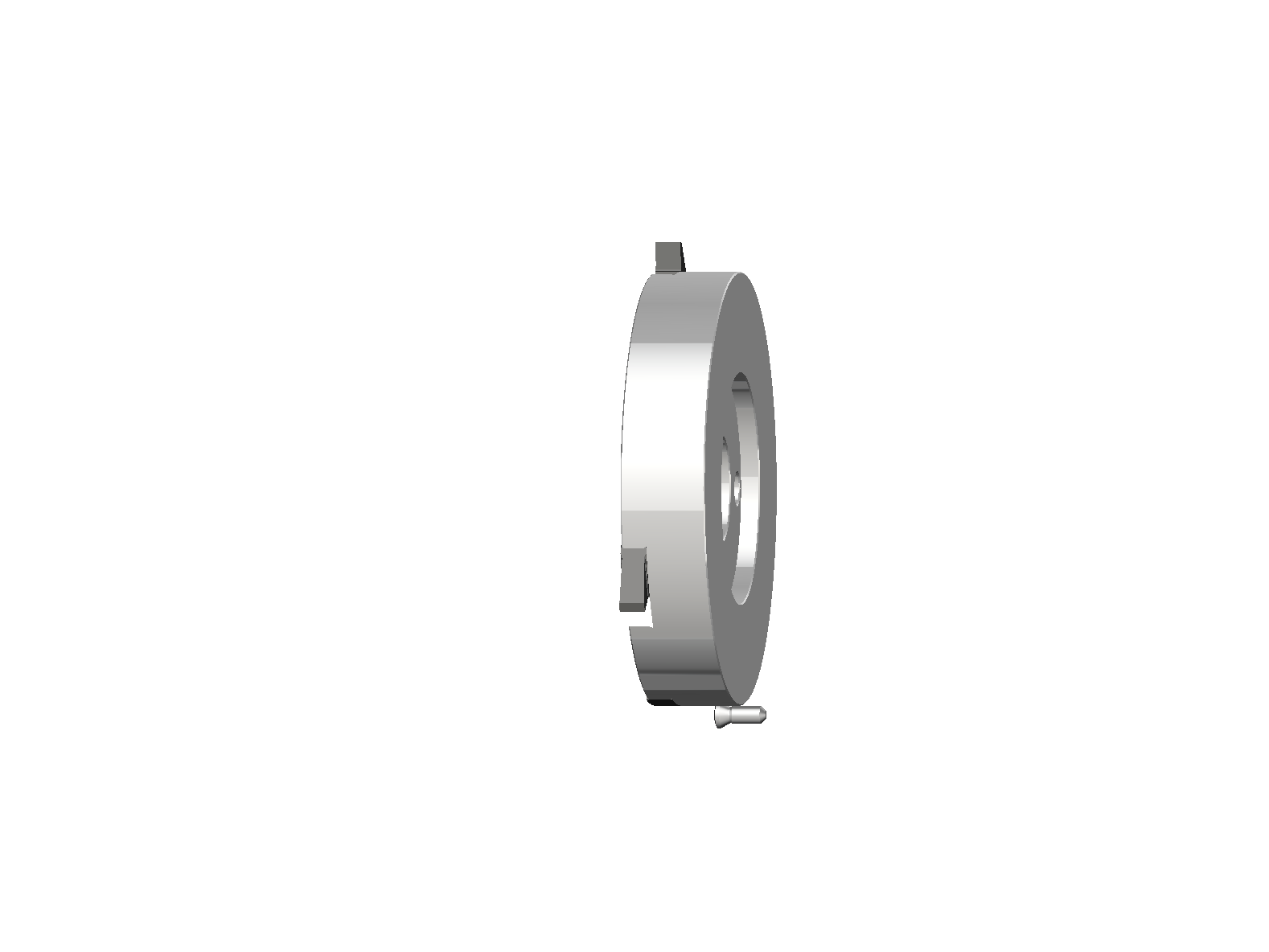

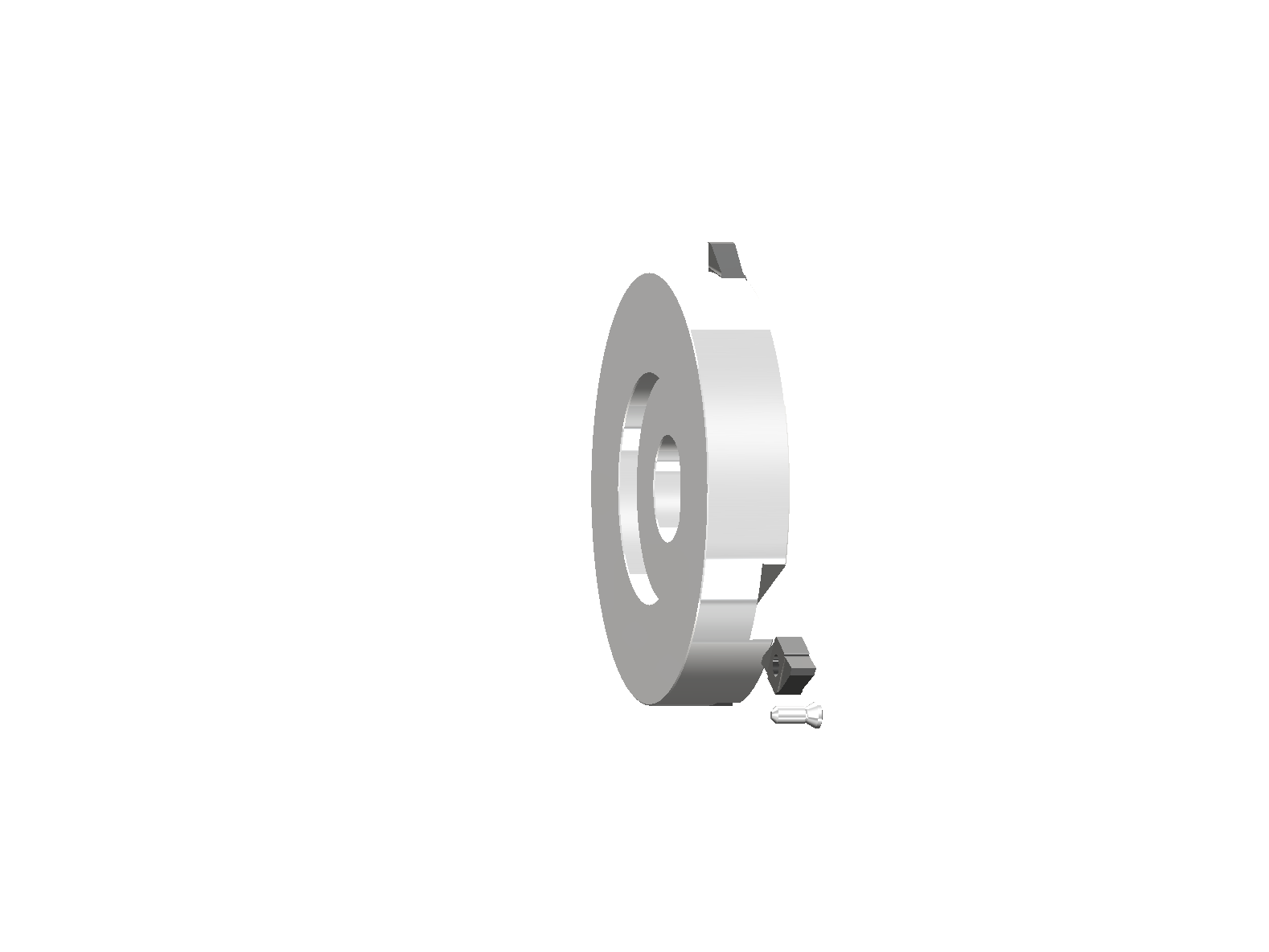

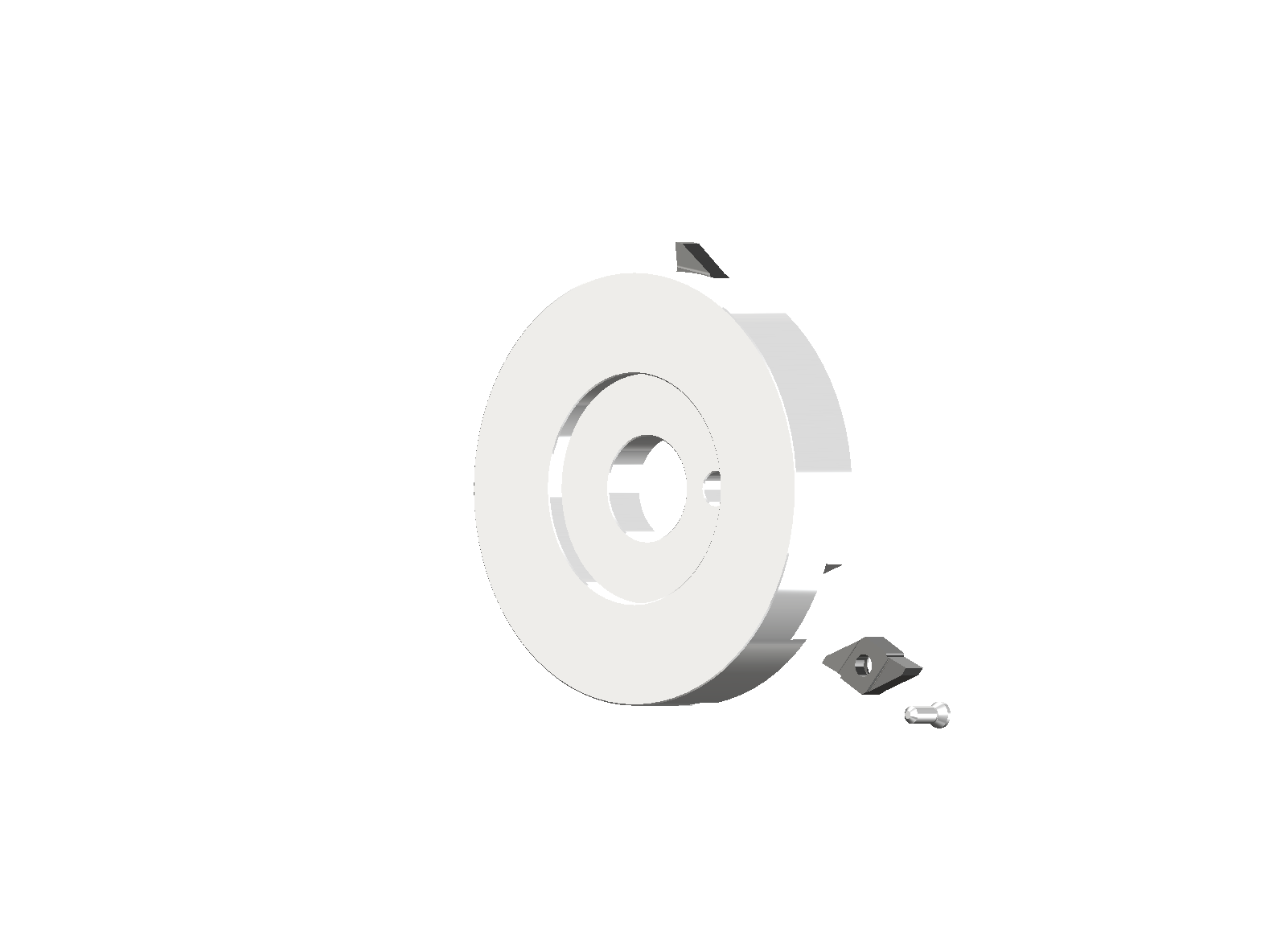

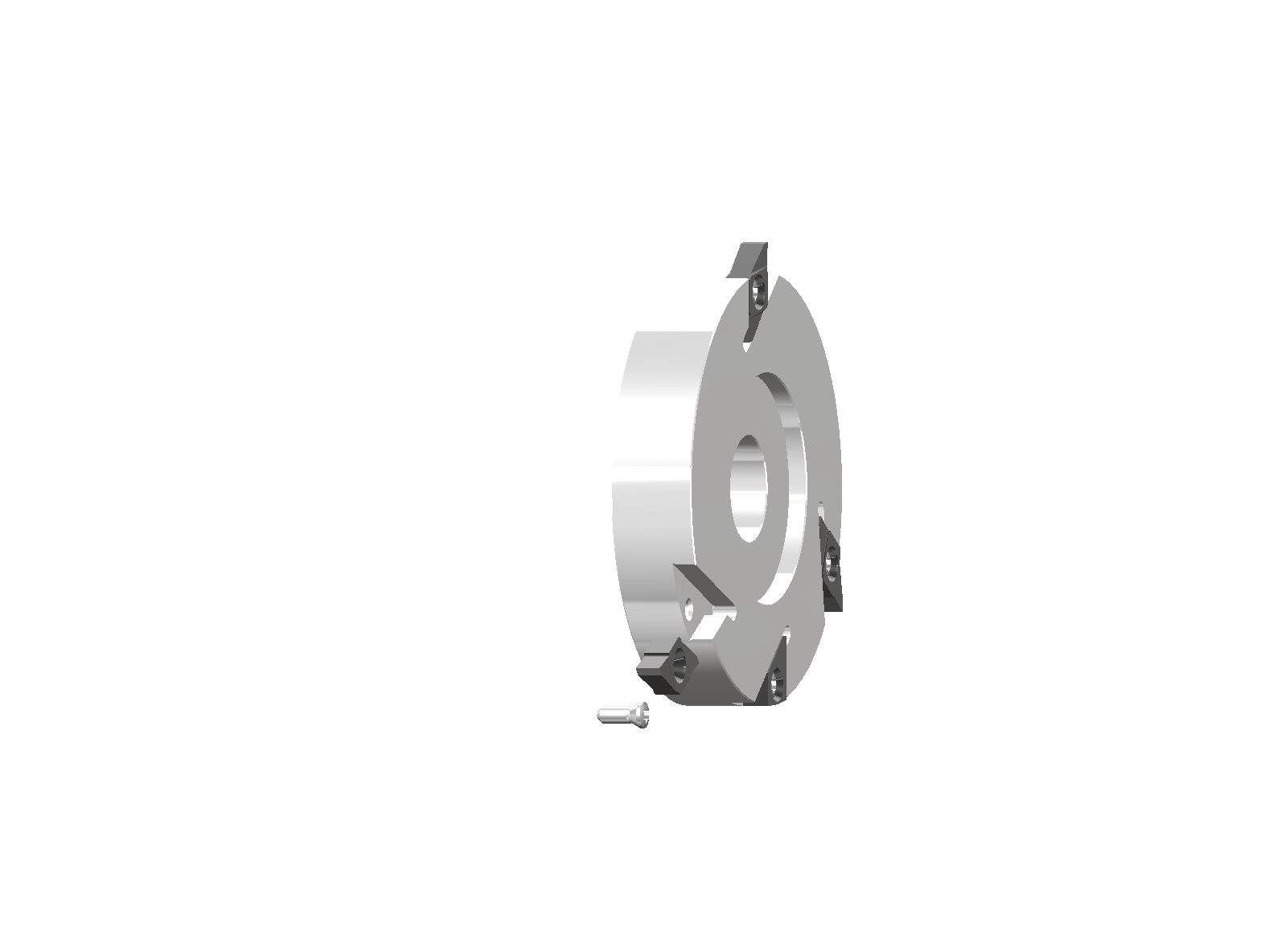

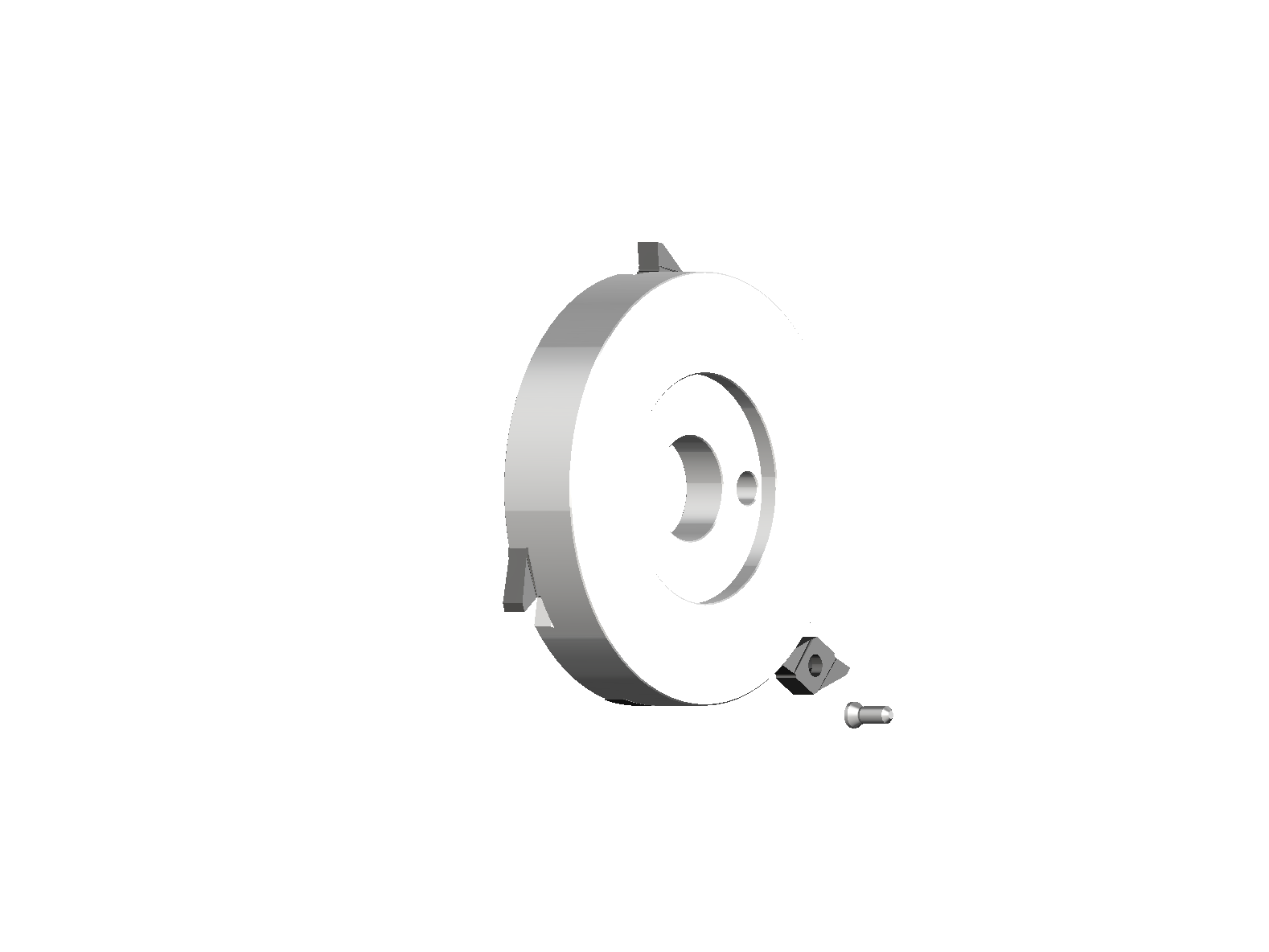

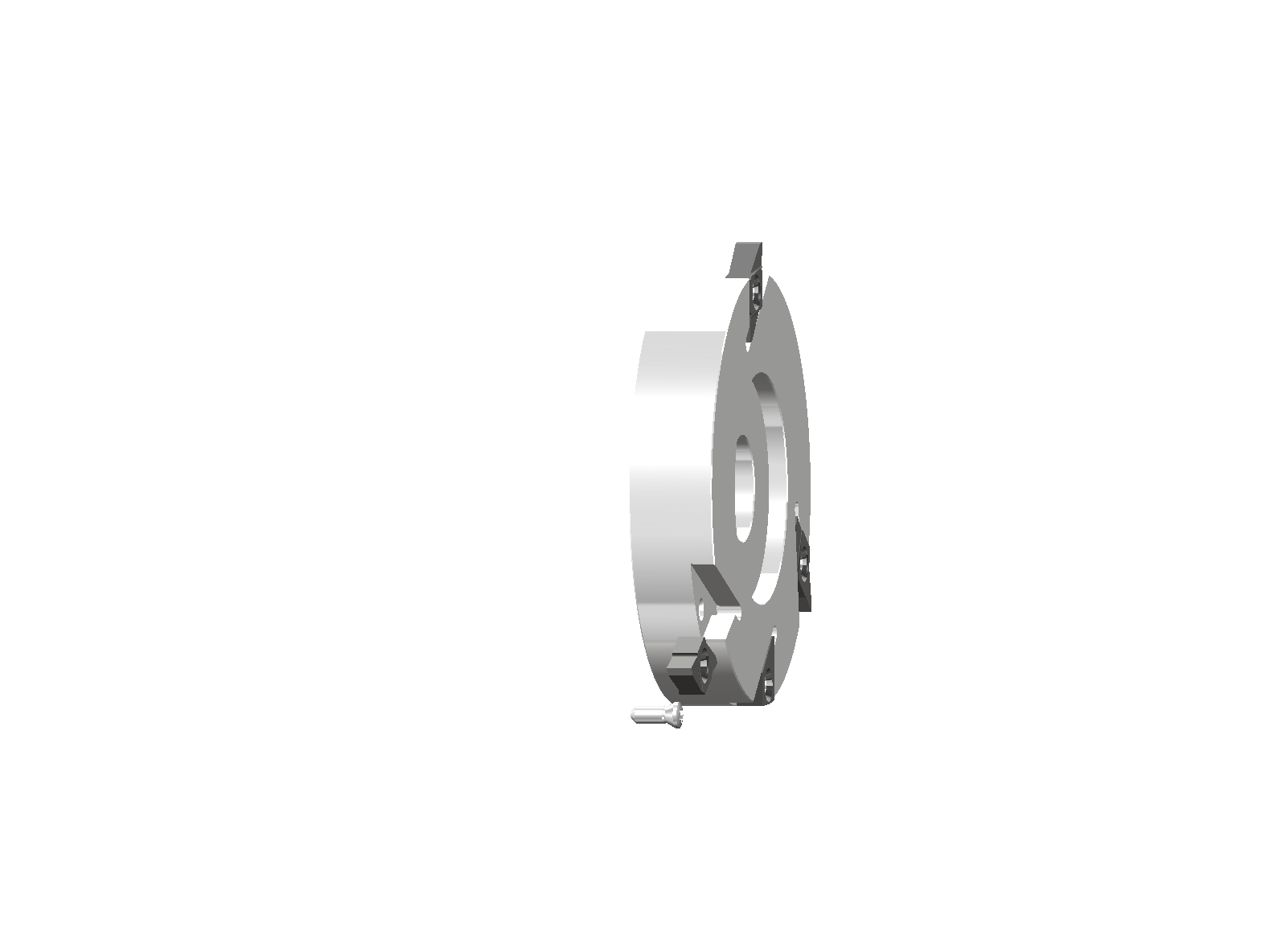

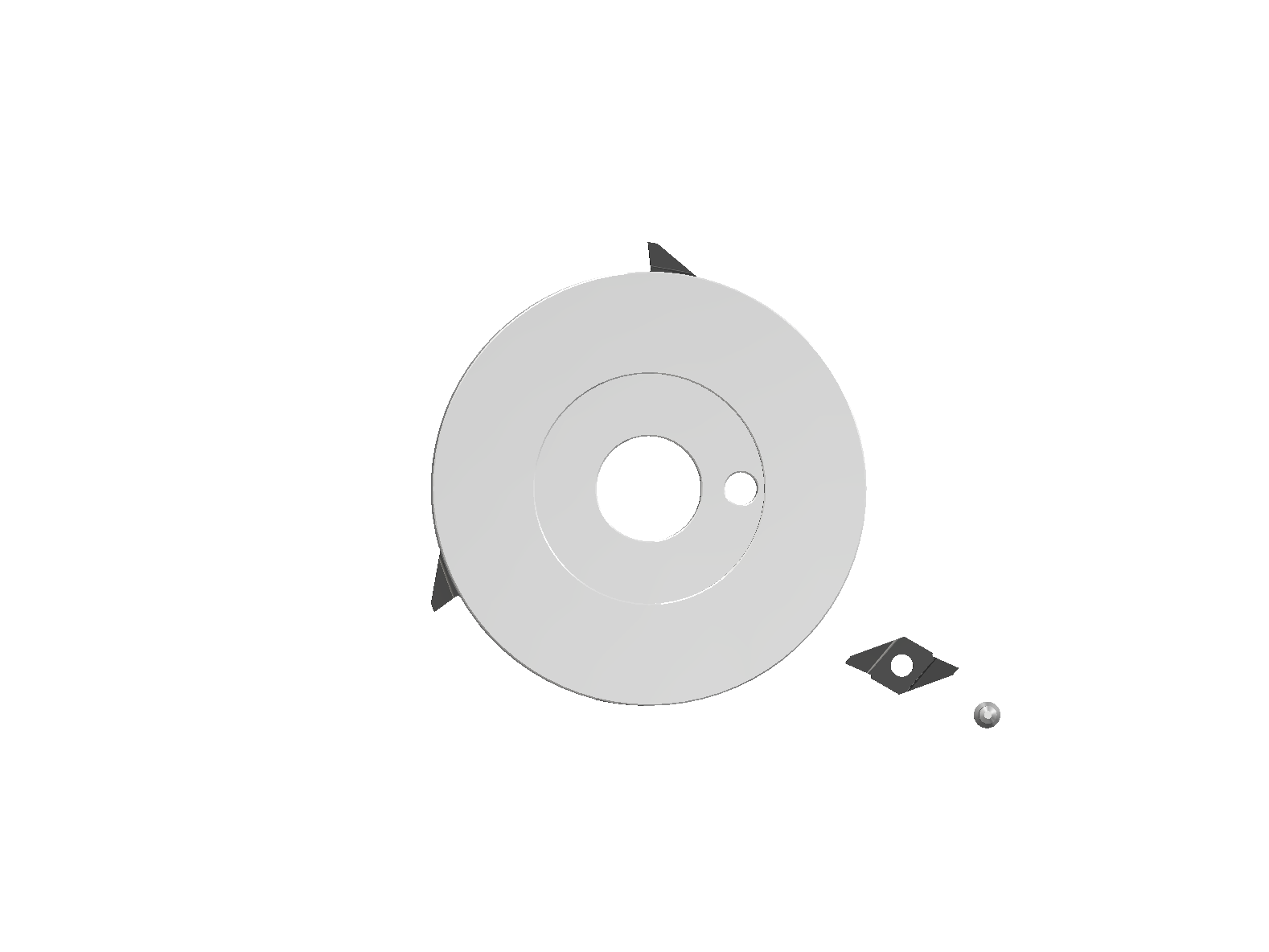

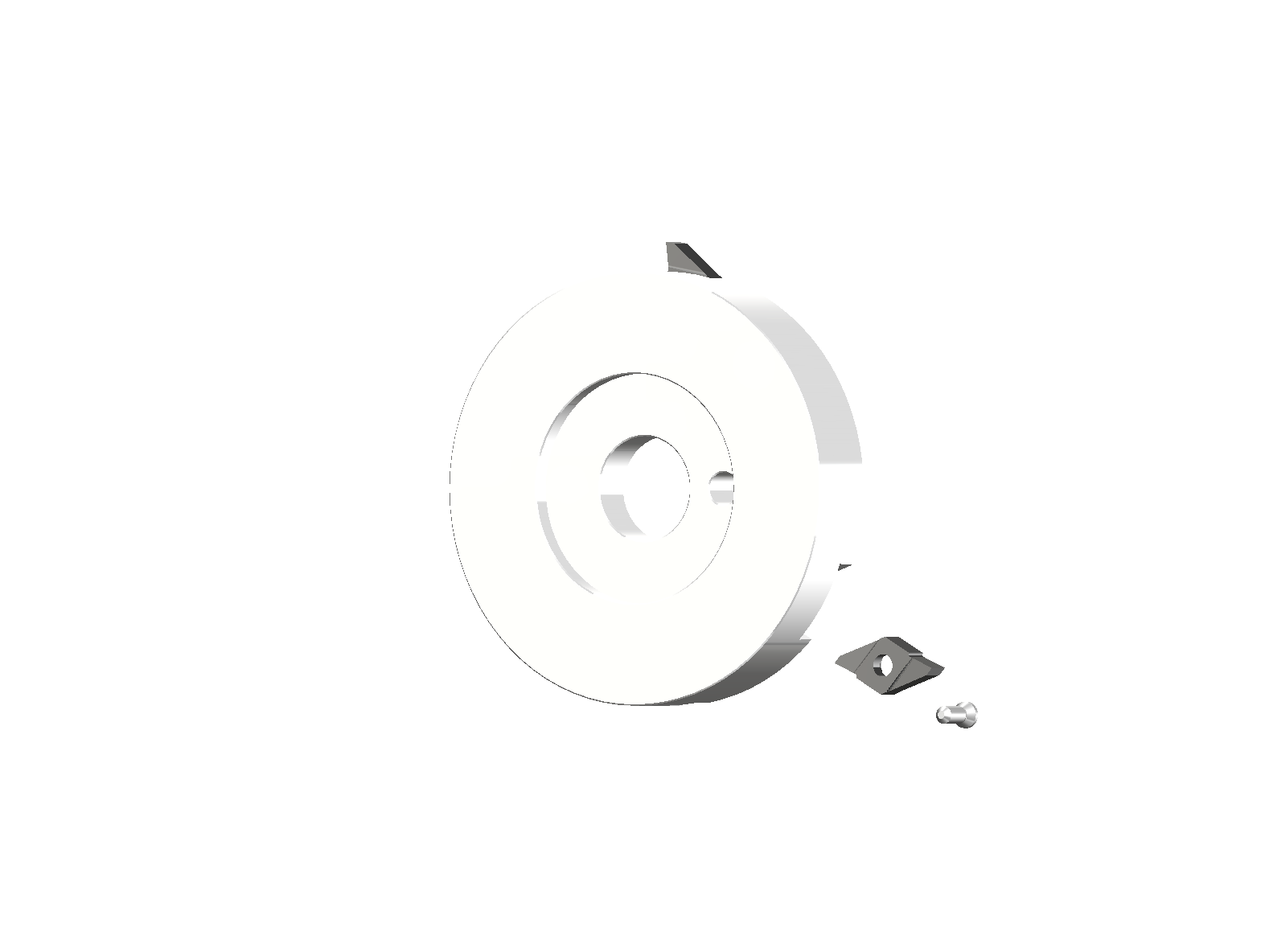

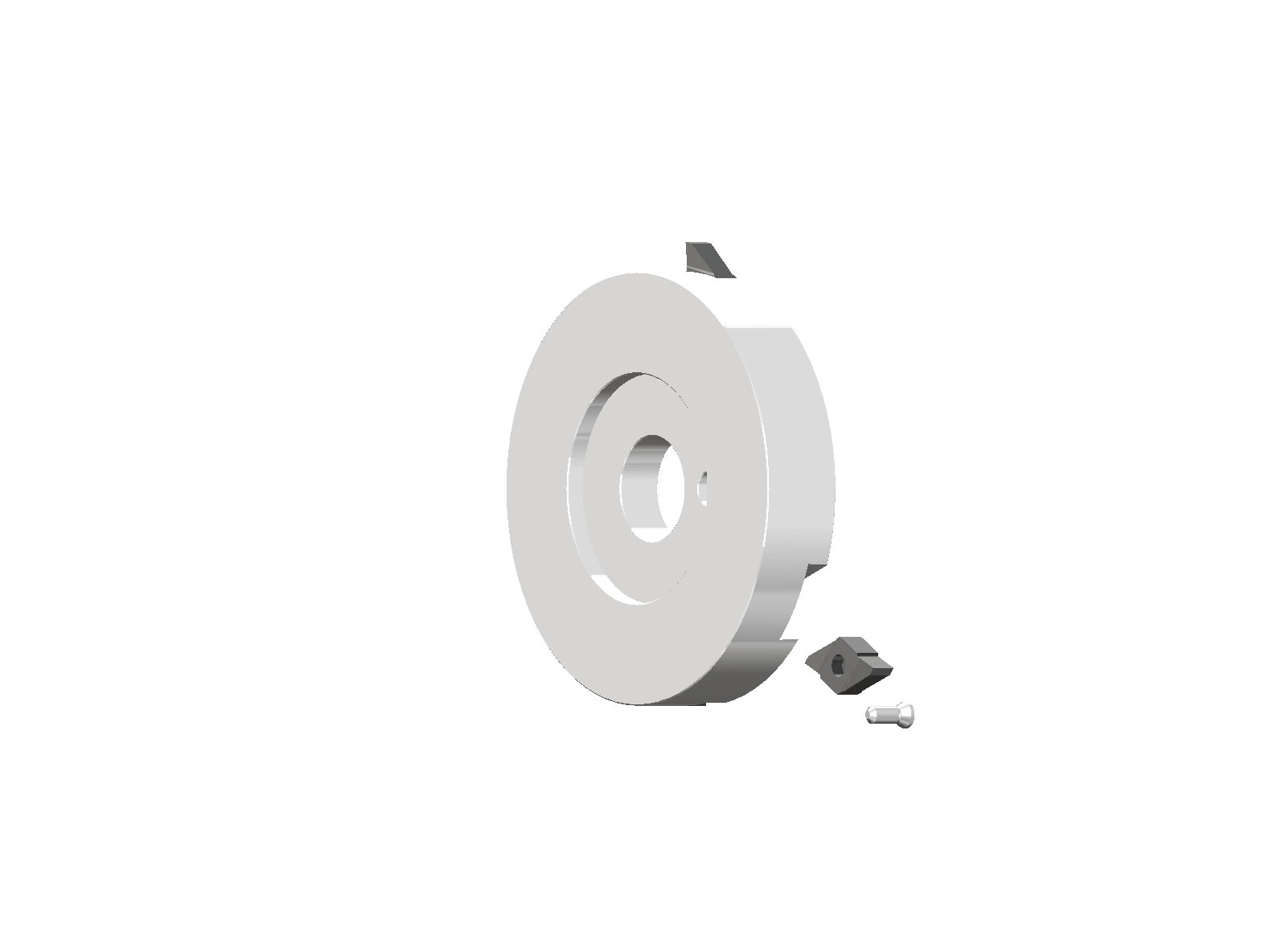

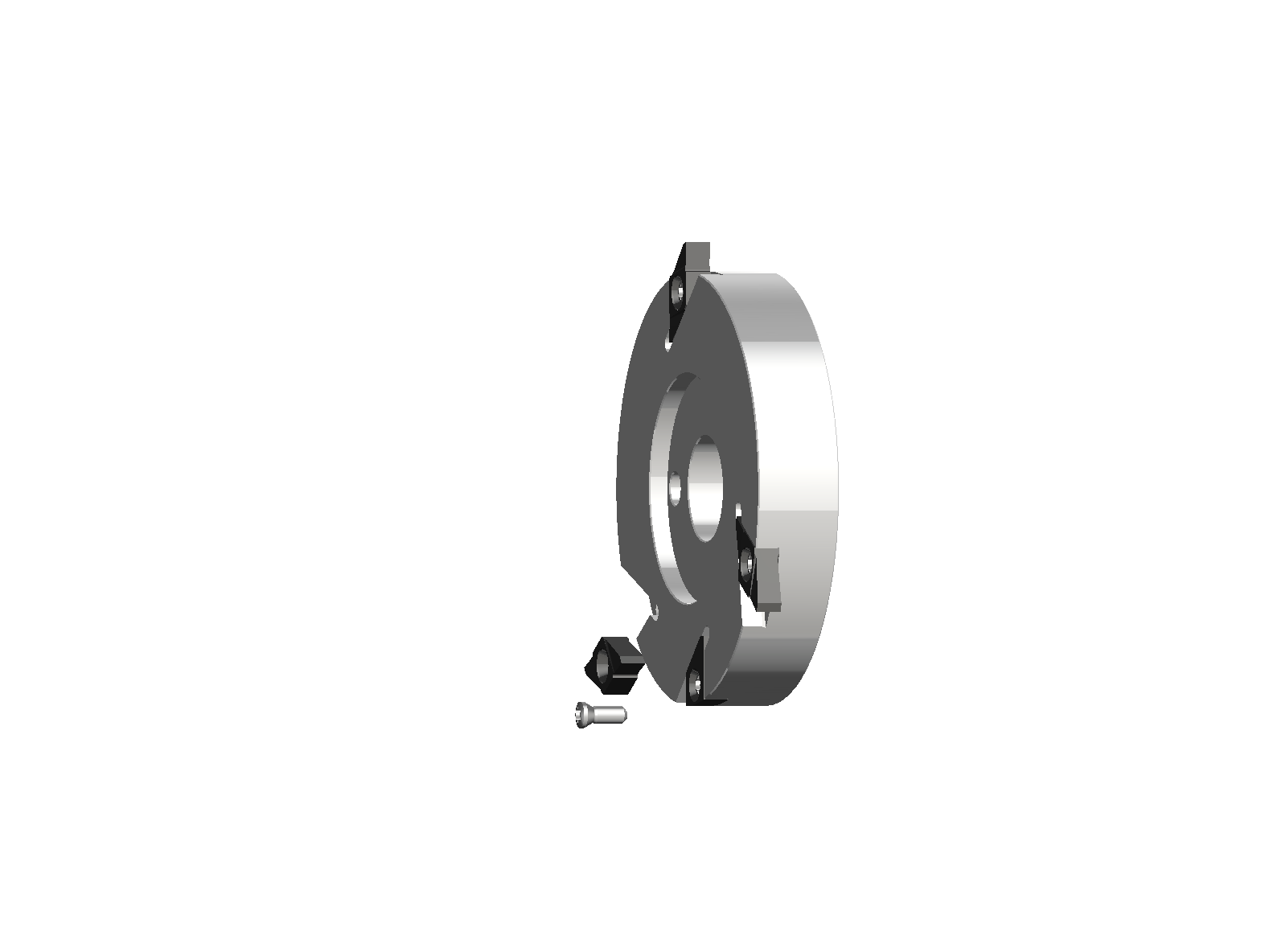

System SM

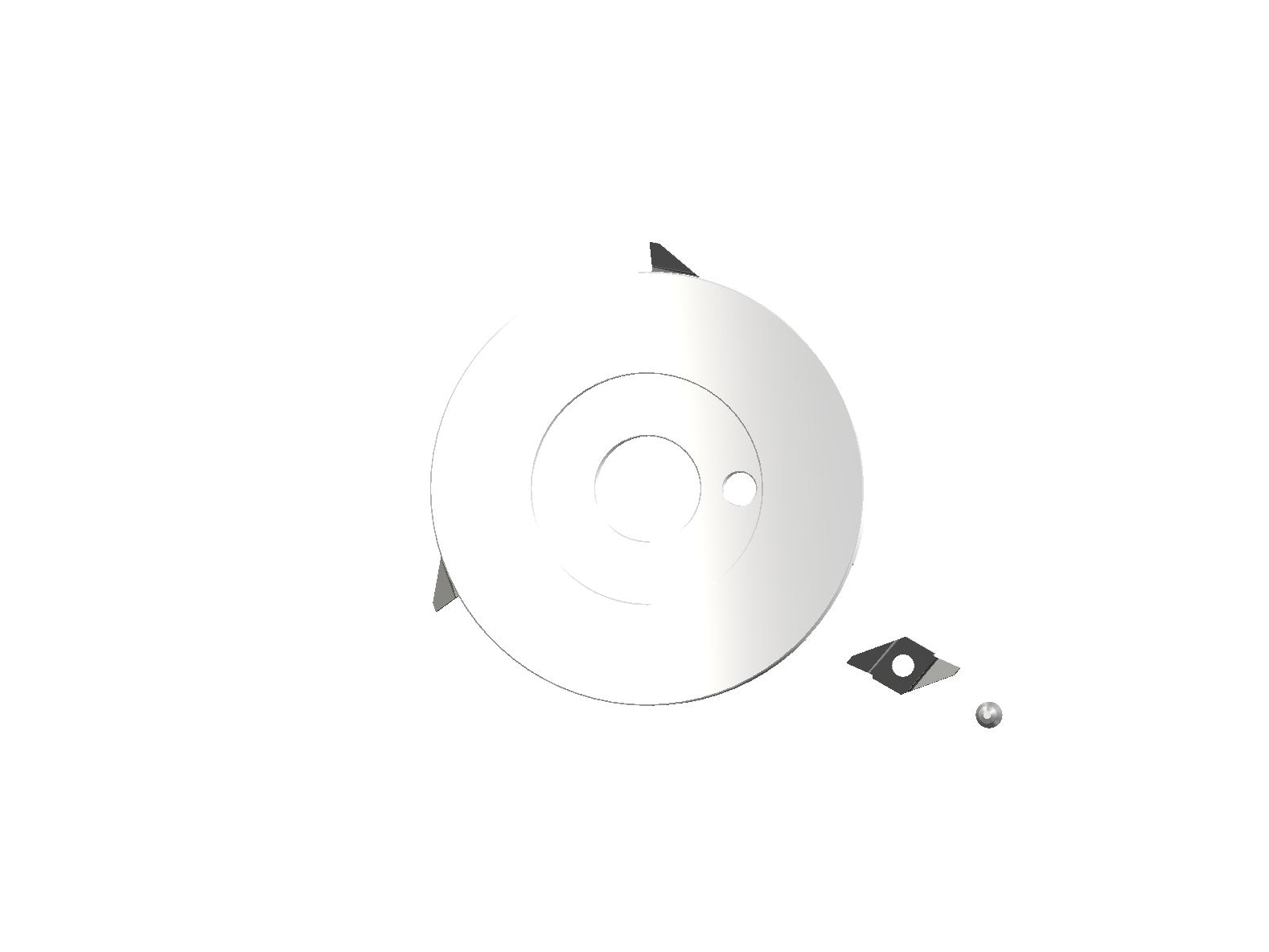

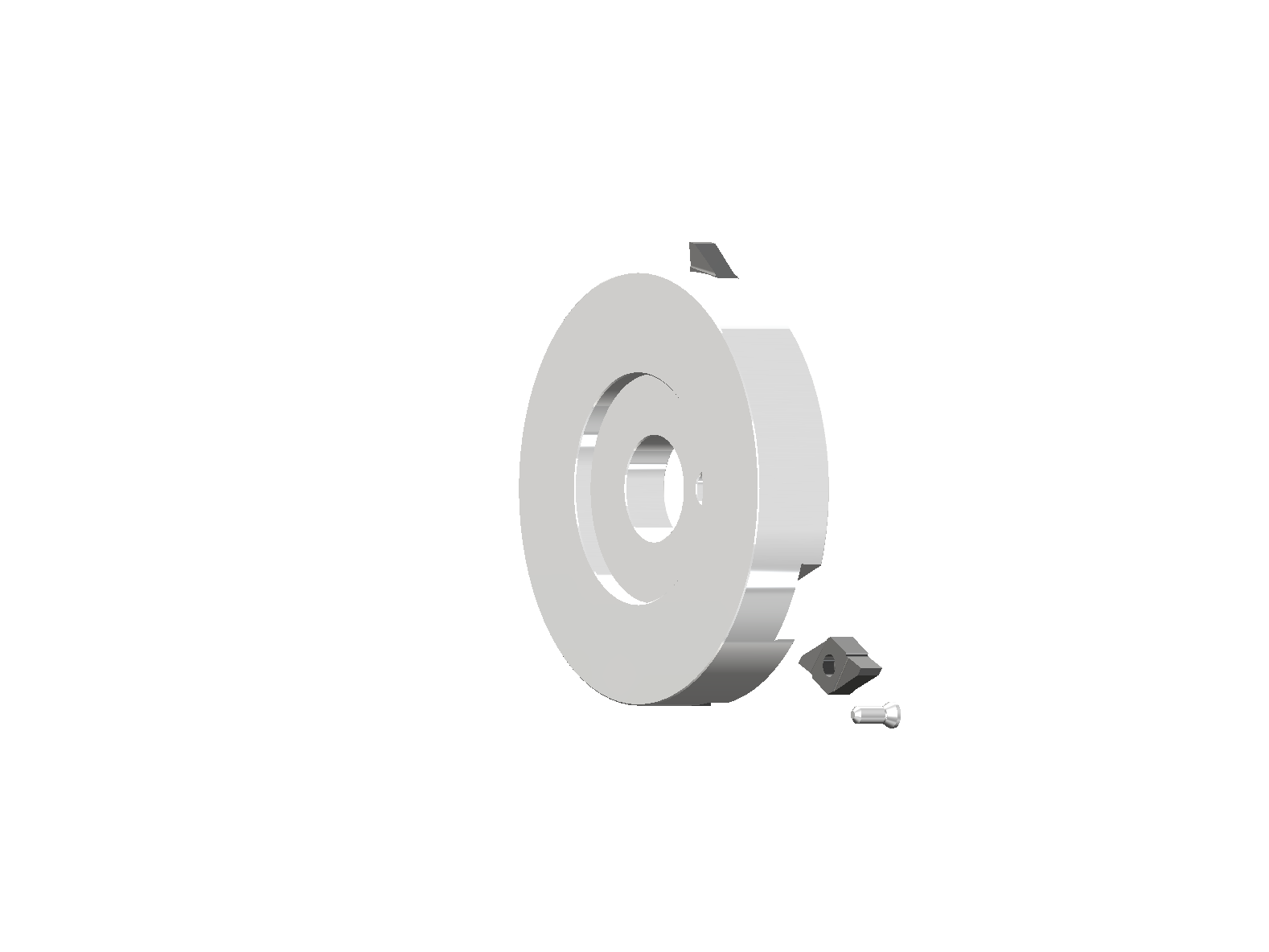

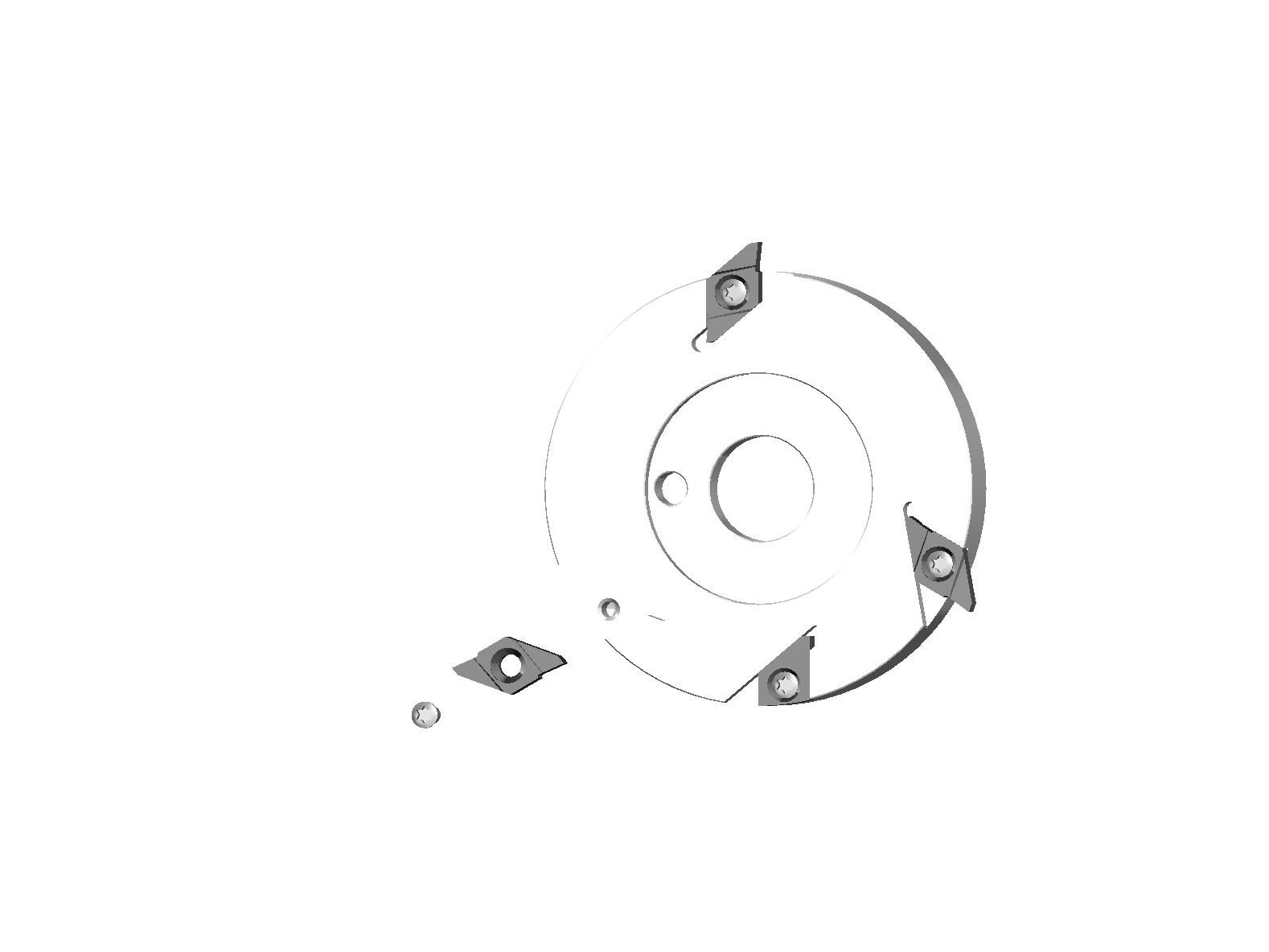

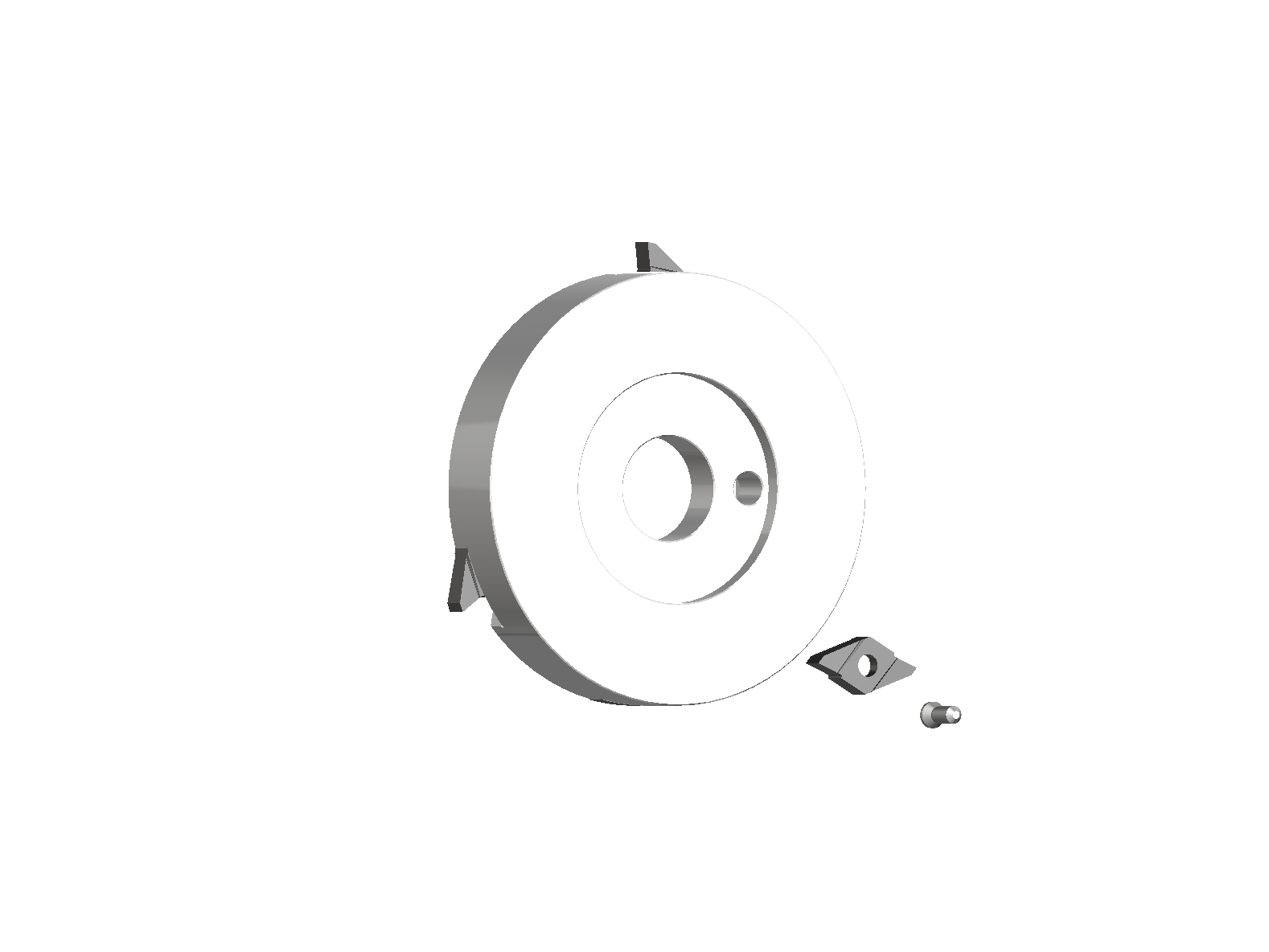

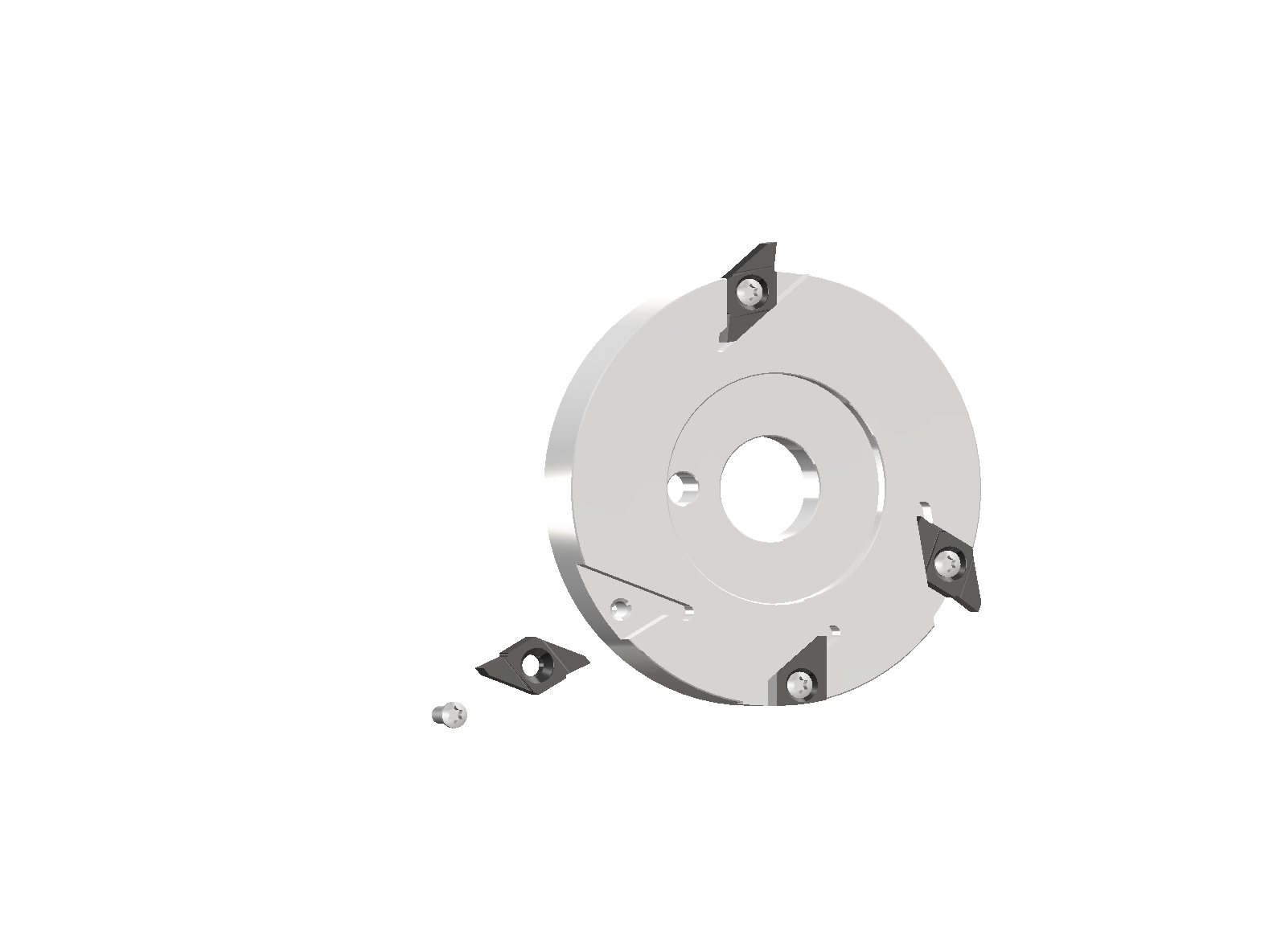

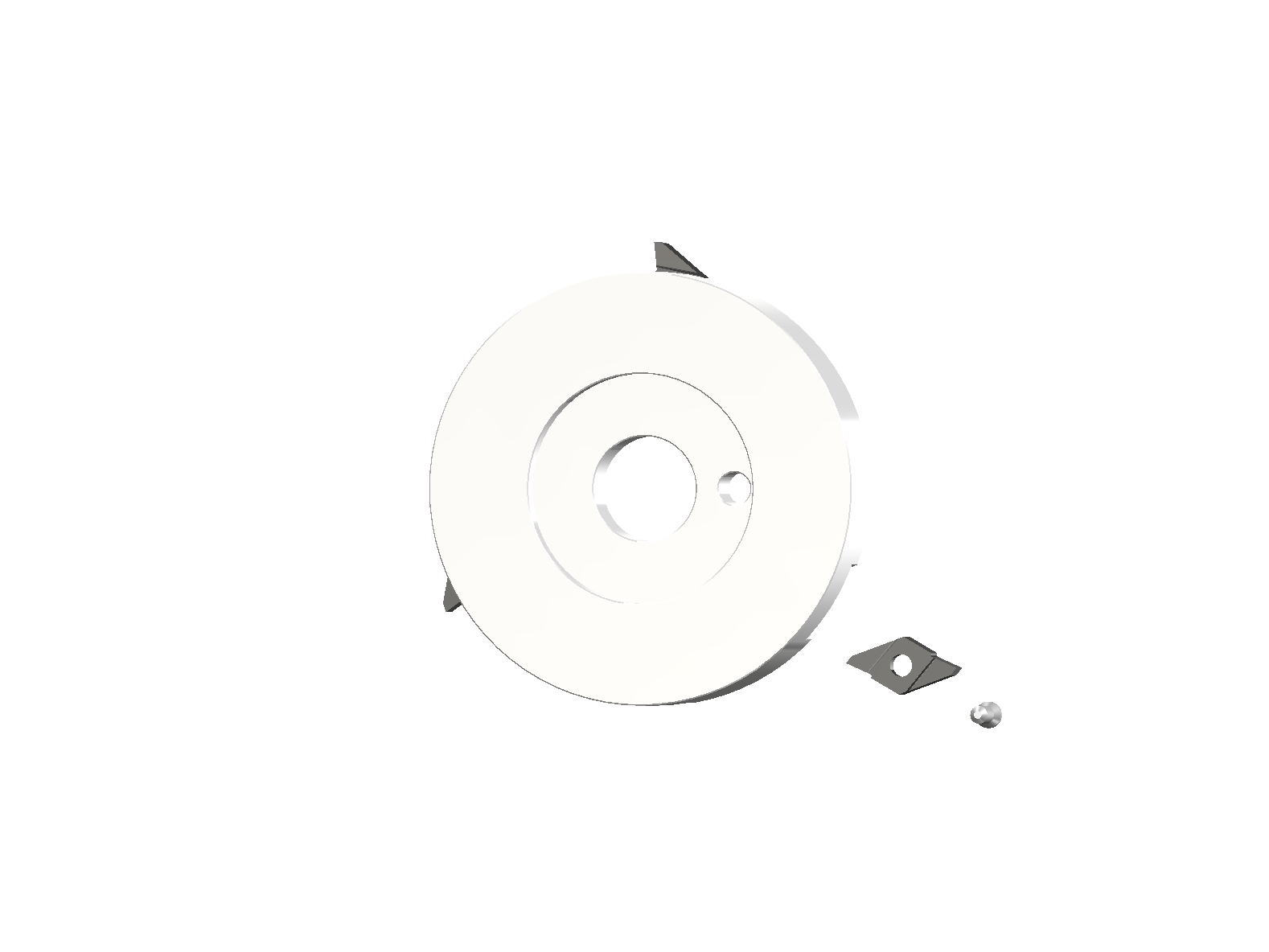

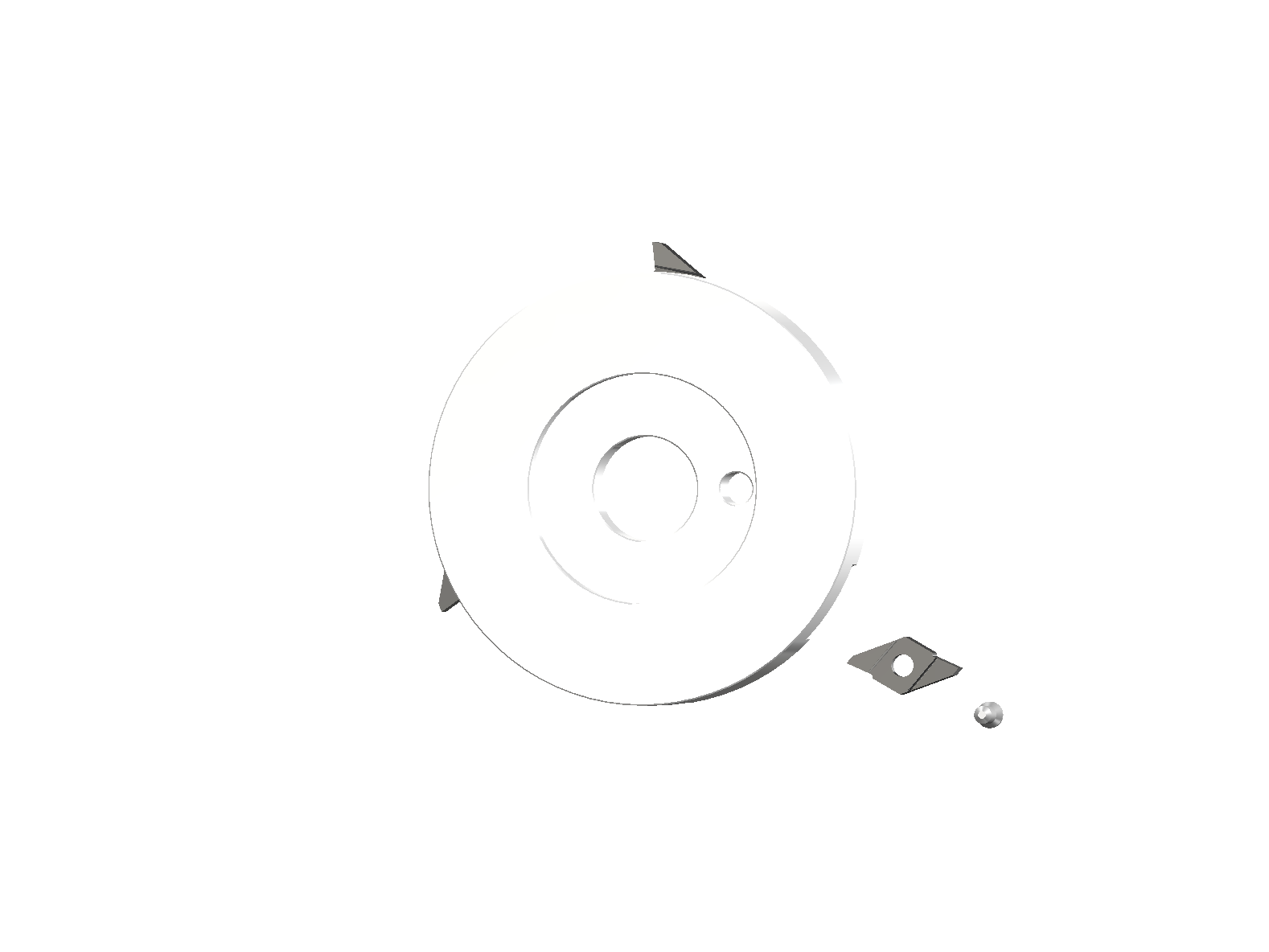

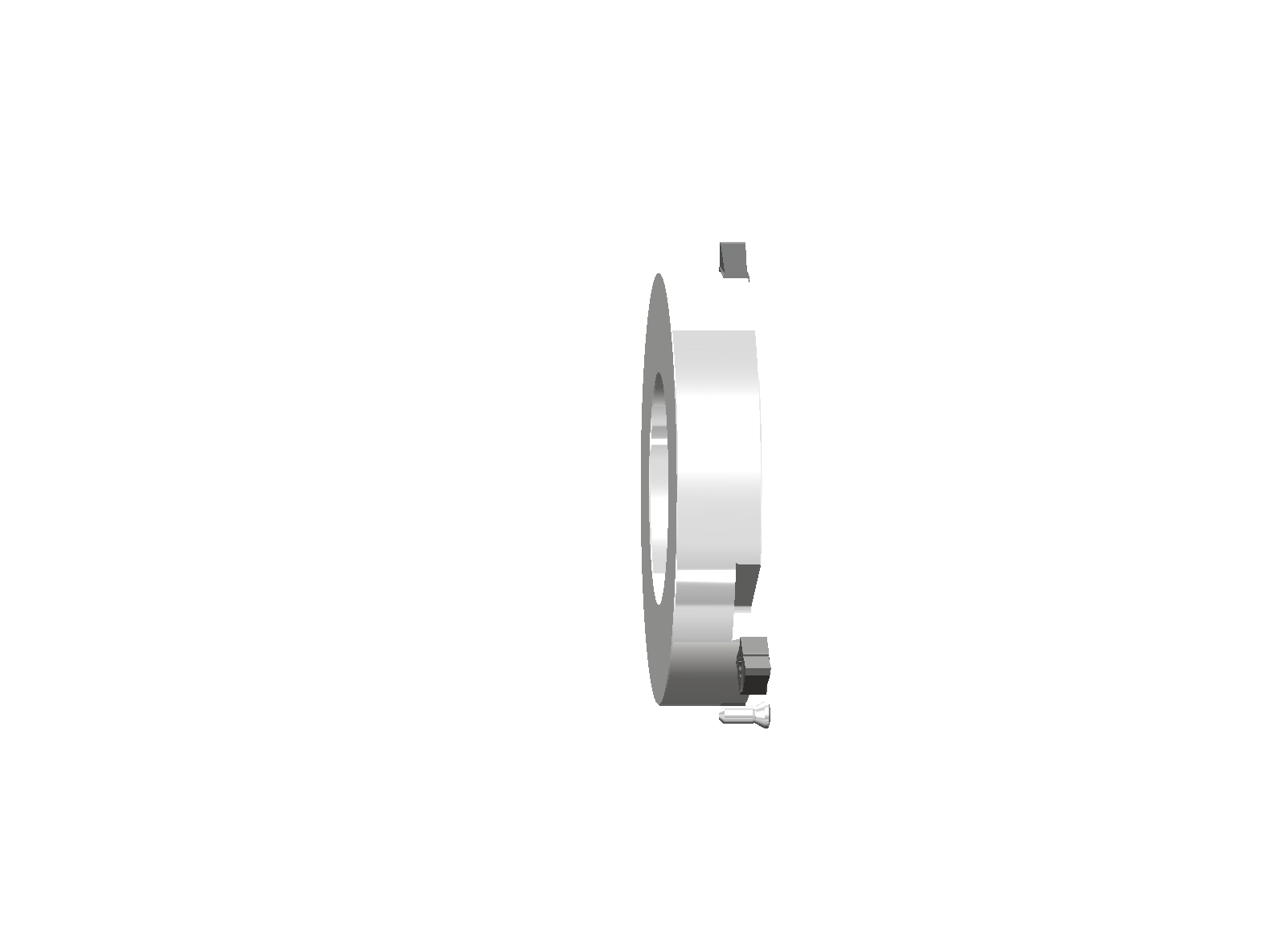

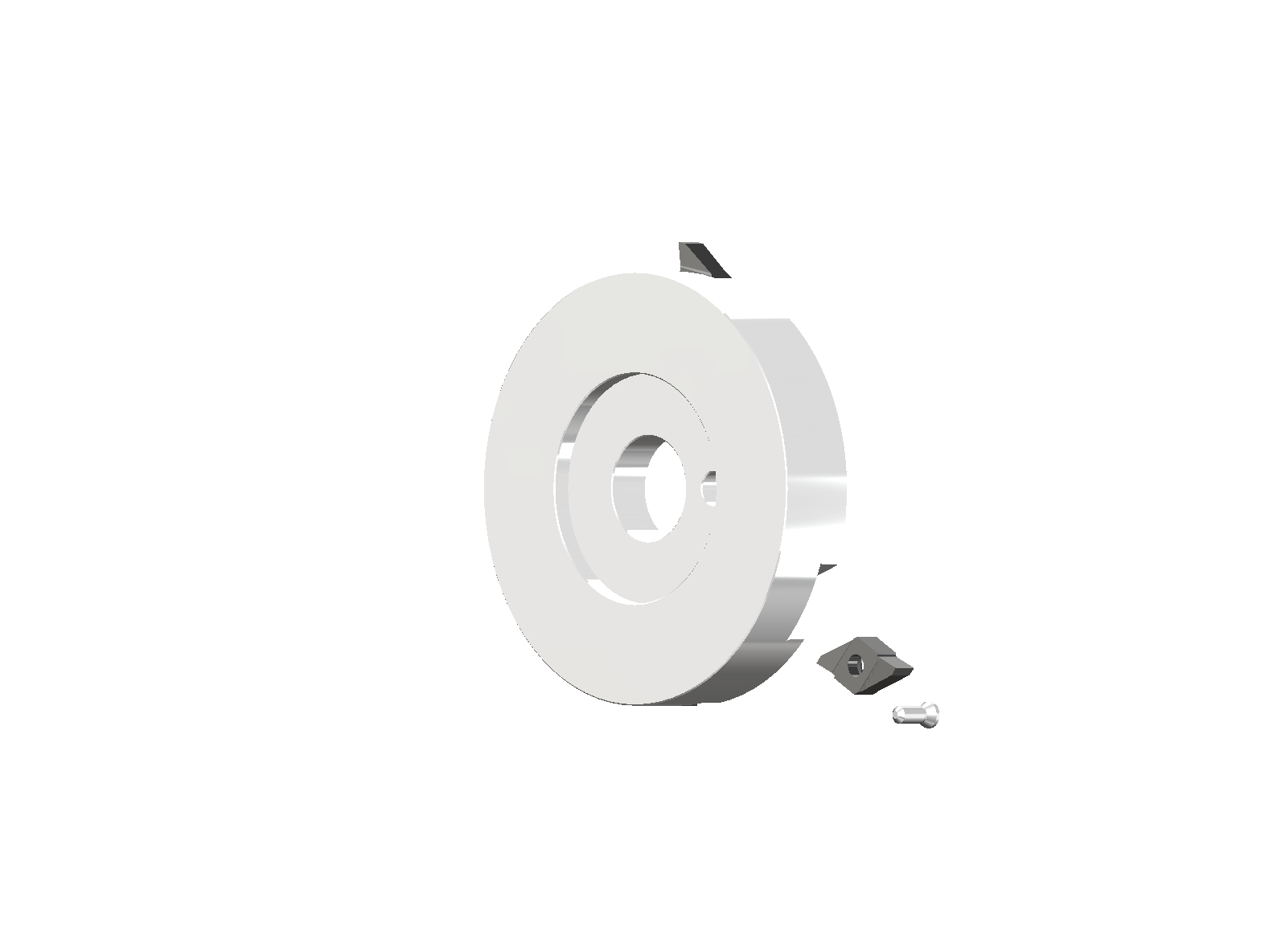

Klassische Polygonfräser / Schlagmesser aus einem Stück
SM Schlagmesser l Maschinentypen Shop: SM-Polygonfräsersystem
SMP-Wechselschneidplatten
Schlagmesser-Wechselplatten für die Systeme PFV und SM
SMP Wechselschneidplatten Shop: SMP Wechselschneidplatten
Die Vorteile vom Polygonfräsen l Polygondrehen l Mehrkantschlagen
- Schneller als Fräsen
- 2-, 4-, 6-, 8-Kant
- Sonderformen (z.B. 5-Kant oder Rhomben)
- Verstellbare Kassetten für enge Toleranzen
- Fertigung verschiedener Polygone mit demselben Werkzeug
Anwendungsbeispiel 6-Kant-Schlüsselflächen:
Mehrkantschlagen / Polygondrehen von 6-Kant-Schlüsselflächen
Anwendungsbeispiel 2-Kant-Schlüsselfläche:
Mehrkantschlagen / Polygondrehen von 2-Kant-Schlüsselflächen
Anwendungsbeispiel 5-Kant-Schlüsselflächen:
Mehrkantschlagen / Polygondrehen von 5-Kant-Schlüsselflächen
Anwendungsbeispiel Sonderform:
Mehrkantschlagen / Polygondrehen eines Rhombus
Wichtige Infos zum Polygondrehen / Mehrkantschlagen:
- Drehzahlabgleich zwischen Werkstück und Werkzeug ist unbedingt notwendig
- Anzahl der erzeugten Flächen am Werkstück ist abhängig vom Übersetzungsverhältnis zwischen Werkstück und Werkzeug sowie der Anzahl der Schneiden
- Systembedingt kann eine kleine Balligkeit der Flächen nicht ganz vermieden werden, diesbezüglich beraten wir Sie ausführlich um die optimale Lösung zu finden
- Einsetzbar im Einstech-/Langdrehverfahren
- Vorschub vorzugsweise in axialer Richtung für eine höhere Laufruhe in der Maschine
- In axialer Richtung ist ein höherer Vorschub als in radialer Richtung realisierbar
Maschinentypen
Polygonfräseraufnahmen, Grundhalter oder Schlagmesser sind für folgende Maschinentypen verfügbar:
SMP Wechselschneidplatten
Dieterle Schlagmessereinsätze für Polygonfrässysteme PFV und SM
Es stehen für die System PFV und SM zwei Wechselschneidplattengrößen zur Verfügung. Platten in den Größen SMP-06-300 und SMP-08-400 müssen passend zum verwendeten Polygonfräser Typ gewählt werden. Im Shop sind beim Polygonfräser die passenden Wechselschneideinsätze aufgeführt.
Außerdem steht folgendes PDF-Download zur Verfügung:
Polygonfräser
Herunterladen ⇓
