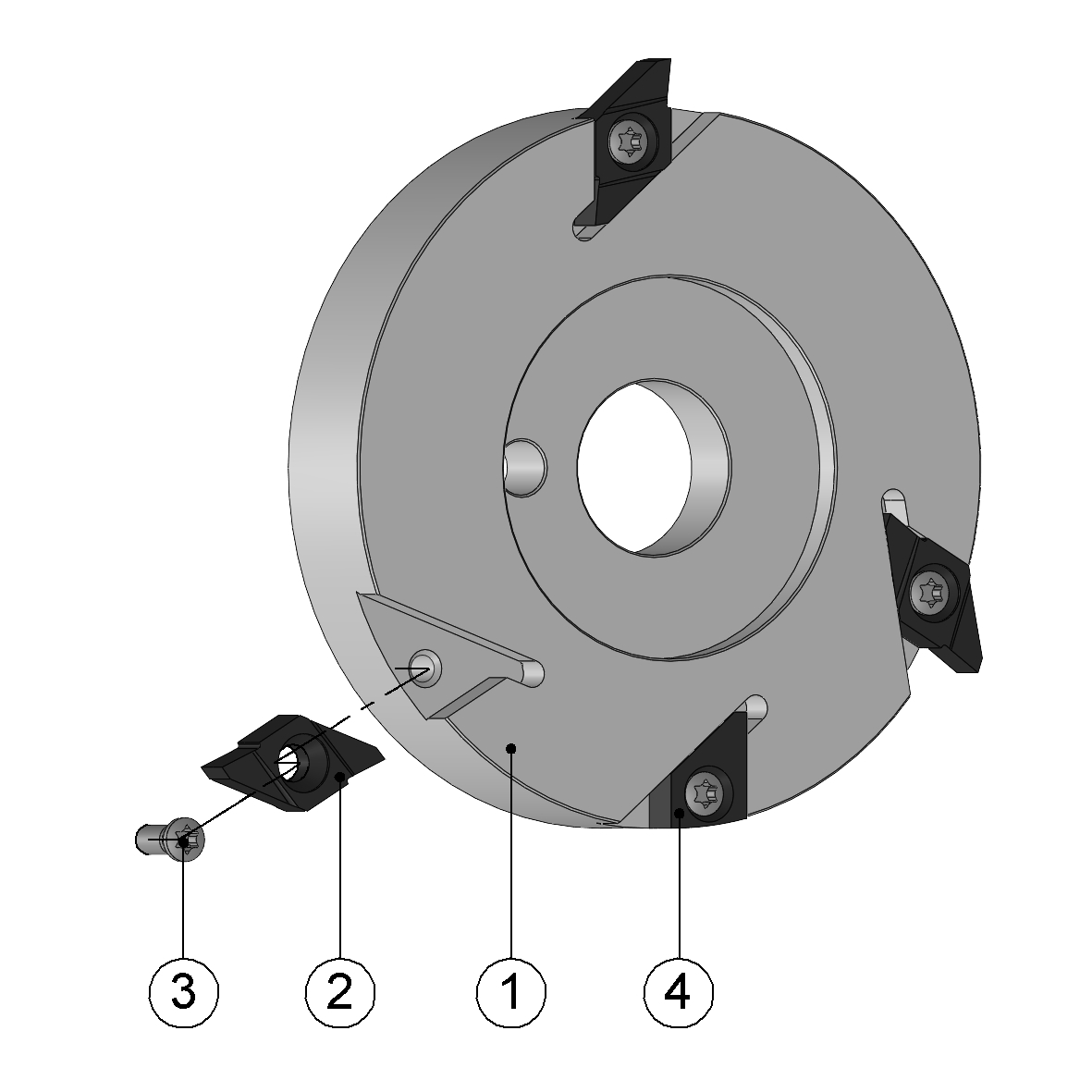

Klassische Polygonfräser aus einem Stück
(1) Polygonfräser - Grundhalter
Rechtsausführungen gezeichnet
(2) Passende Wendeschneidplatten:
SMP-06-300.. mit b = 3 und tmax = 2,2
SMP-08-400.. mit b = 4 und tmax = 4
(3) - (4) Ersatzteile:
s. bitte Daten in der unten stehenden Tabelle
Aufnahmedorn für Typ 10 und Typ 10-1:
| Bezeichnung | Artikel-Nr. | Maschinen-Hersteller | Maschinen-Typ | Aufnahme | DF | D1 | b | tmax | B | C | A | Dreh-richtung | Daten | In Warenkorb |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SM-147-L | 130029 | Tornos | Piranha-M7 | Typ 1 | 47 | 8 | 3 | 2,2 | 7 | 2 | - | L |
|
|
| SM-147-R | 107678 | Tornos | Piranha-M7 | Typ 1 | 47 | 8 | 3 | 2,2 | 7 | 2 | - | R |
|
|
| SM-101-R/L | 103336 | Manurhin | Swing-13 | Typ 1 | 50 | 13 | 3 | 2,2 | 8 | 3 | - | R / L |
|
|
| SM-132-R/L | 112338 | Star | SR20 | Typ 1 | 50 | 13 | 3 | 2,2 | 8 | 4 | - | R / L |
|
|
| SM-136-R | 107271 | Star | SR16 | Typ 1 | 60 | 13 | 3 | 2,2 | 6 | 3 | - | R |
|
|
| SM-136-L | 159913 | Star | SR16 | Typ 1 | 63 | 16 | 4 | 4,0 | 15 | 3 | - | L |
|
|
| SM-113-R/L | 103340 | Star | SV32 / SR20 | Typ 1 | 70 | 16 | 4 | 4,0 | 8 | 4 | - | R / L |
|
|
| SM-125-R | 103347 | Star | SV32 / SR20 | Typ 1 | 70 | 16 | 4 | 4,0 | 8 | 4 | - | R |
|
|
| SM-112-R | 103339 | Divers | DIN 6358 | Typ 1 | 70 | 16 | 4 | 4,0 | 18 | 4 | - | R |
|
|
| SM-7-R | 103377 | Tornos | AS 14 | Typ 2 | 57 | 16 | 3 | 2,2 | 8 | - | 11 | R |
|
|
| SM-16-R | 103356 | Tornos | SAS 16-DC | Typ 2 | 57 | 16 | 4 | 4,0 | 8 | - | 11 | R |
|
|
| SM-14-L | 103355 | Traub | TD26 | Typ 2 | 64 | 12 | 4 | 4,0 | 10 | - | 9 | L |
|
|
| SM-14-R | 103354 | Traub | TD26 / TNL12-7 | Typ 2 | 64 | 12 | 4 | 4,0 | 10 | - | 9 | R |
|
|
| SM-119-R | 107258 | Traub | TNL12-7 | Typ 2 | 69 | 12 | 4 | 4,0 | 10 | - | 9 | R |
|
|
| SM-8-R | 103378 | Tornos | SAS16 | Typ 2 | 72 | 16 | 4 | 4,0 | 8 | - | 11 / 13 | R |
|
|
| SM-120-R | 103343 | Nakamura | WT250 | Typ 2 | 75 | 16 | 4 | 4,0 | 10,2 | 14 | - | R |
|
|
| SM-19-R | 103359 | Tornos | Deco 2000 | Typ 3 | 40 | 10 | 3 | 2,2 | 8 | - | - | R |
|
|
| SM-3-L | 103367 | Tornos | ENC 74 | Typ 3 | 50 | 13 | 3 | 2,2 | 6 | - | - | L |
|
|
| SM-123-L | 103345 | Tornos | ENC | Typ 3 | 60 | 13 | 3 | 2,2 | 6 | - | - | L |
|
|
| SM-128-R | 103350 | Citizen | M12 | Typ 3 | 60 | 15,875 | 3 | 2,2 | 22,2 | 5 | - | R |
|
|
| SM-134-R | 114665 | Star | SV12 | Typ 3 | 70 | 16 | 4 | 4,0 | 16 | 4 | - | R |
|
|
| SM-1-R | 103333 | Tornos | TOP100 | Typ 4 | 50 | 13 | 3 | 2,2 | 8 | - | 10 | R |
|
|
| SM-5-L | 103375 | Tornos | ENC 164 | Typ 4 | 69 | 13 | 4 | 4,0 | 8 | - | 10 | L |
|
|
| SM-135-R | 128686 | Index | C19 | Typ 8 | 63 | 16 | 4 | 4,0 | 15 | - | 14 | R |
|
|
| SM-122-R | 103344 | Index | MS25 | Typ 8 | 75 | 16 | 4 | 4,0 | 13,2 | - | 14 | R |
|
|
| SM-143-R | 110214 | Citizen | M12 / M16 | Typ 10 | 30 | 6 | 3 | 2,2 | 8 | - | 9 | R |
|
|
| SM-145-R | 110215 | Citizen | M12 / M16 | Typ 10-1 | 30 | 6 | 3 | 2,2 | 8 | - | 9 | R |
|
