Spitzenlösungen zur Kunststoffbearbeitung
Als erster Anbieter auf dem Markt haben wir ein spezielles Werkzeugsystem für die Zerspanung von Kunststoffen als Standardwerkzeuge ab Lager im Programm. Dieses einzigartige System bietet gegenüber konventionellen Werkzeugen viele Vorteile bei der Kunststoffbearbeitung und der Herstellung von Kunststoffdrehteilen.

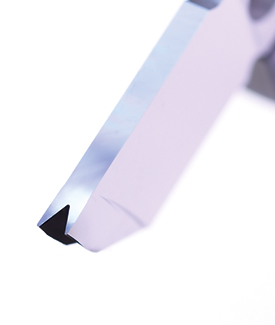

Ab- und Einstechwerkzeuge
Extrem scharfe Schneiden, Exakt geplante Spanführung, Maßgefertigte Klingen- und Schneidgeometrien. Usere Werkzeugsysteme meistern die Herausforderungen, die die Bearbeitung von Kunststoffen stellen. Egal ob mit oder ohne Span.

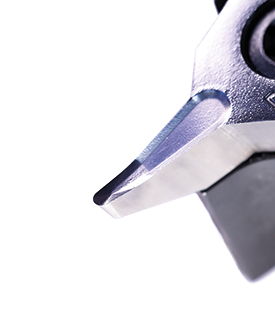

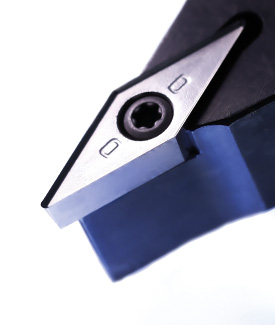

Kopierdrehen
Spezielle Wendeschneidpallten und passende Halter genau auf auf die Bedürfnisse der Kunststoffbearbeitung zugeschnitten. Für viele Kunststoffe in gesintertem Hartmetall und für Füllstoffe mit PKD-Bestückung.
Innenbearbeitung
Egal ob Bohren, Fräsen oder Kopieren, Dieterle Spezialwerkzeuge bietet für jede Fascette der Kunststoffbearbeitung das passende Werkzeug an.
Alle Kunststoff-Bearbeitungswerkzeuge im PDF-Katalog (Guide) zum Download
Kunststoff - Bearbeitungswerkzeuge - Katalog Deutsch
Herunterladen ⇓
Plastic Machining Tools - Catalog English
Herunterladen ⇓
Outils d‘usinage de plastique - Catalog French
Herunterladen ⇓
Stechen oder Schneiden l Drehen mit oder ohne Span
Dieterle Spezialwerkzeuge unterscheiden bei Kunststoffbearbeitungswerkzeugen zwei grundlegende Bearbeitungsbethoden spanlos und spanend. Ob ein spanendes oder ein spanloses Bearbeitungsverfahren die richtige Wahl ist, hängt von Eigenschaften des zu bearbeitenden Kunststoffes, der Einstechtiefen, der Formgebung des Drehteils und des zur verfügung stehende Maschinenparks ab.
Sollten Sie sich hier unsicher sein, stehen wir Ihnen gerne beratend zur Ferfügung.
Stechwerkzeuge
Extrem scharfe Schneiden, exakt geplante Spanführung und maßgefertigte Klingen- und Schneidgeometrien für die jeweiligen Einsatzgebiete. Unsere Werkzeugsysteme meistern die Herausforderungen der spanenden Bearbeitung, die Kunststoffe stellen.
Schneidwerkzeuge
Dieterle-Werkzeuge zum Einschneiden und Abschneiden bearbeiten besonders gut weiche Kunststoffe wie Elastomere. Die messerähnlichen Schneidgeometrien ermöglichen das nahezu gratfreie Trennen der Werkstücke mit feiner Klinge von der Stange.
KBS - die Dieterle Haltersysteme zur Kunststoffbearbeitung
Für beide Bearbeitungsarten sind unsere Haltersysteme Systeme KBS 2-7 und KBS 2-9 bestens geeignet. KBS 2-7 ist für feinere Drehautomaten (ab 8-ter Schaft) und somit kleiner Einstechtiefen bis 10mm ausgelegt. Das Haltersystem Dieterle KBS 2-9 ist hingegen für größere Einstechtiefen bis 18mm und robustere Drehautomaten ausgelegt. Einstechtiefen bis 25mm Realisieren wir mit unserem System KBS 2-9-L25. Darüberhinaus realisierten wir auch Einstechtiefen bis > 45mm mit Sonderlösungen.

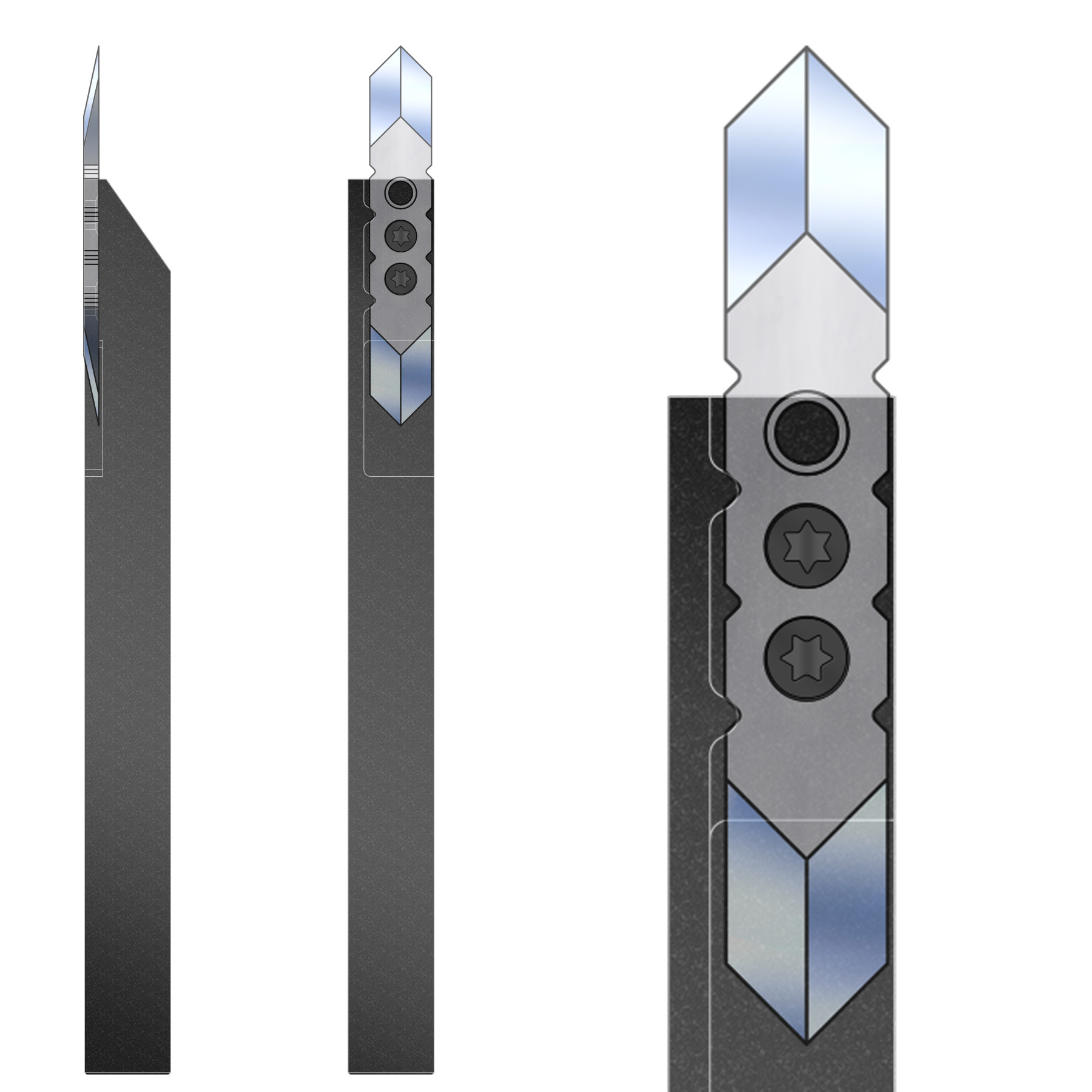

Halter KH
KH Grundhalter in den Größen 2-7 und 2-9 nehmen alle Dieterle Kunststoff-Stech- und Schneidwerkzeuge der jeweiligen Größe auf.
Zuverlässige Ergebnisse, beim spanenden Ein- und Abstechen von Kunststoffen auf Drehmaschinen, erforderen spezialisierte Lösungen. Durch optimierte Zerspanungswerkzeuge werden Kunststoffe sauber bearbeitet, ohne Verformungen oder Schmierproblemen. Hochpositive Spanwinkel und extrem scharf abgestimmte Schneidgeometrien sorgen für eine geordnete Spanführung, reduzieren Hitzeentwicklung und erhöhen so die Standzeit der Werkzeuge.
Wesentliche Bausteine für eine erfolgreiche Bearbeitung:
Einstechen und Abstechen: Zuverlässige Lösungen für sauberste Einstechen- und Abstechprozesse.
Wechselklingen: Extrem Schärfe und auf die Anforderung angepasste Schneidgeometrien ermöglichen reproduzierbare Ergebnisse.
Haltersystem: Abgestimmte Dieterle Haltersysteme gewährleisten den perfekten Plattensitz, reduzierte Wechselzeiten und erhohe Präzision.
Drehmaschine: Ausgewogene Drehmaschinenkonzepte für stabile Prozesse, hohe Qualität und geringe Ausschussraten.
Vorteile einer spezialisierten Lösung:
- Verbesserte Spanführung durch angepasste Geometrien
- Höhere Oberflächenqualität der bearbeiteten Kunststoffe
- Kürzere Maschinenstandzeiten durch optimierte Haltersysteme
- Kürzere Rüstzeiten dank schneller Plattenwechsel
Dieterle Spezialwerkzeuge bietet passende Lösungen zum Einstechen, Abstechen und Bearbeiten von Kunststoffen auf Drehmaschinen. Kontaktieren Sie uns für eine maßgeschneiderte Lösung, die Ihre Zerspanung effizienter macht.

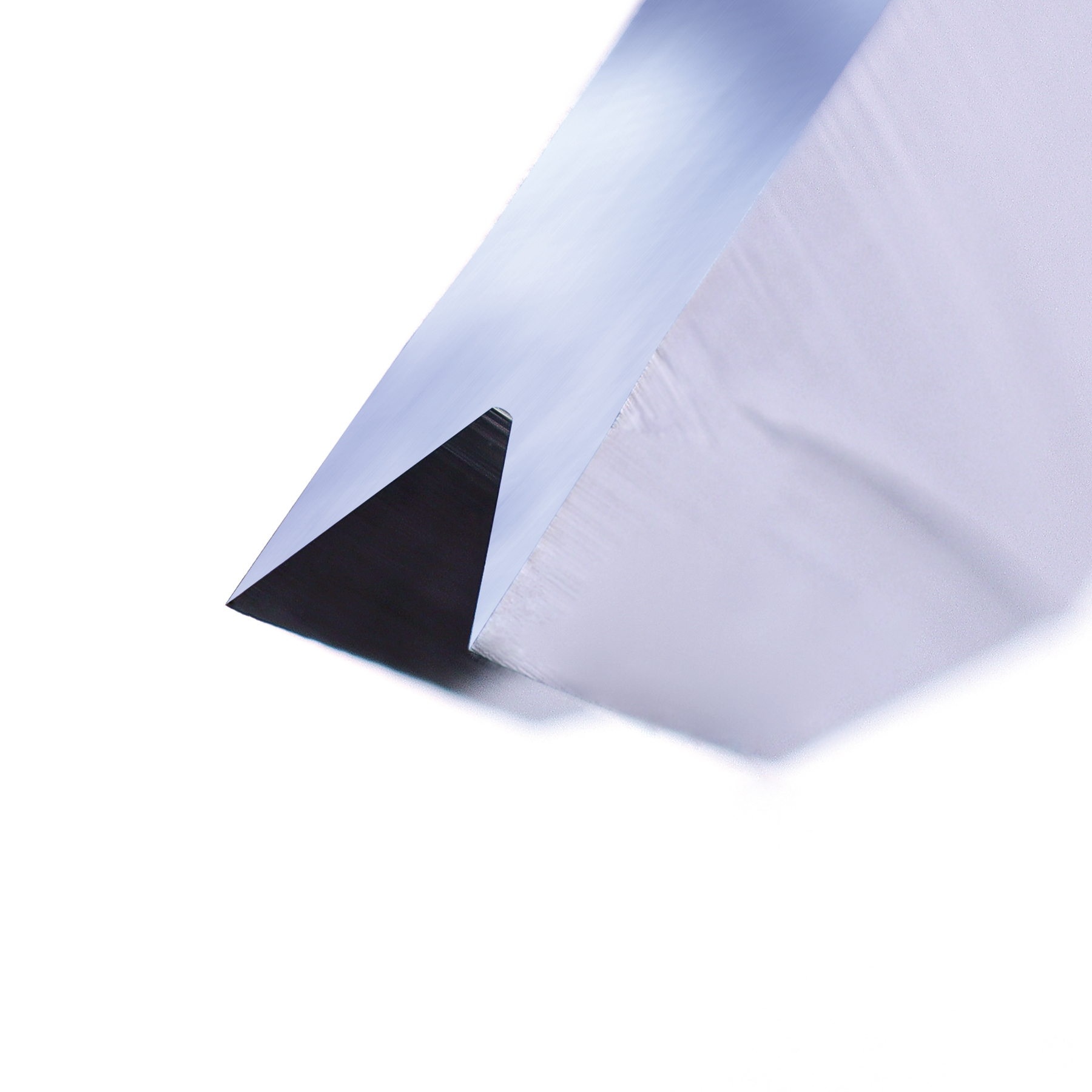

KP-45° - Schlangenzunge
Die Dieterle 45° "Schlangenzunge" bewährt sich seit Jahren bei der Zerspanung in vielen Kunststoffen. Die einzigartige Schneidgeometrie sorgt für extreme Schärfe und einen geführten Span.

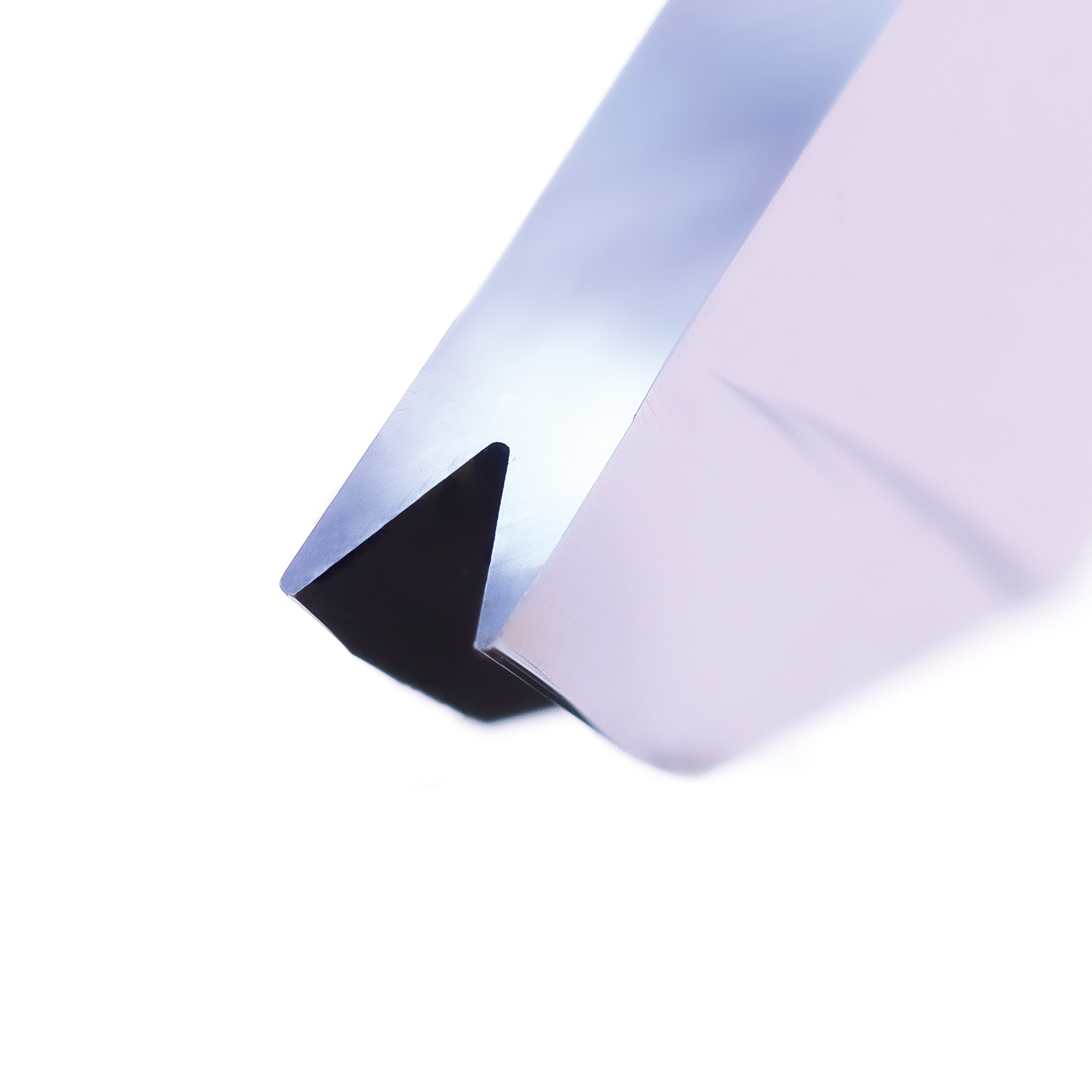

KP-45°-R01
Auch die 45° Stechplatte Kantenverrundung (R 0,1) bewährt sich seit vielen Jahren. Die Kantenverrundung sorgt für ein verbessertes Schneidbild und planbare Standzeiten.

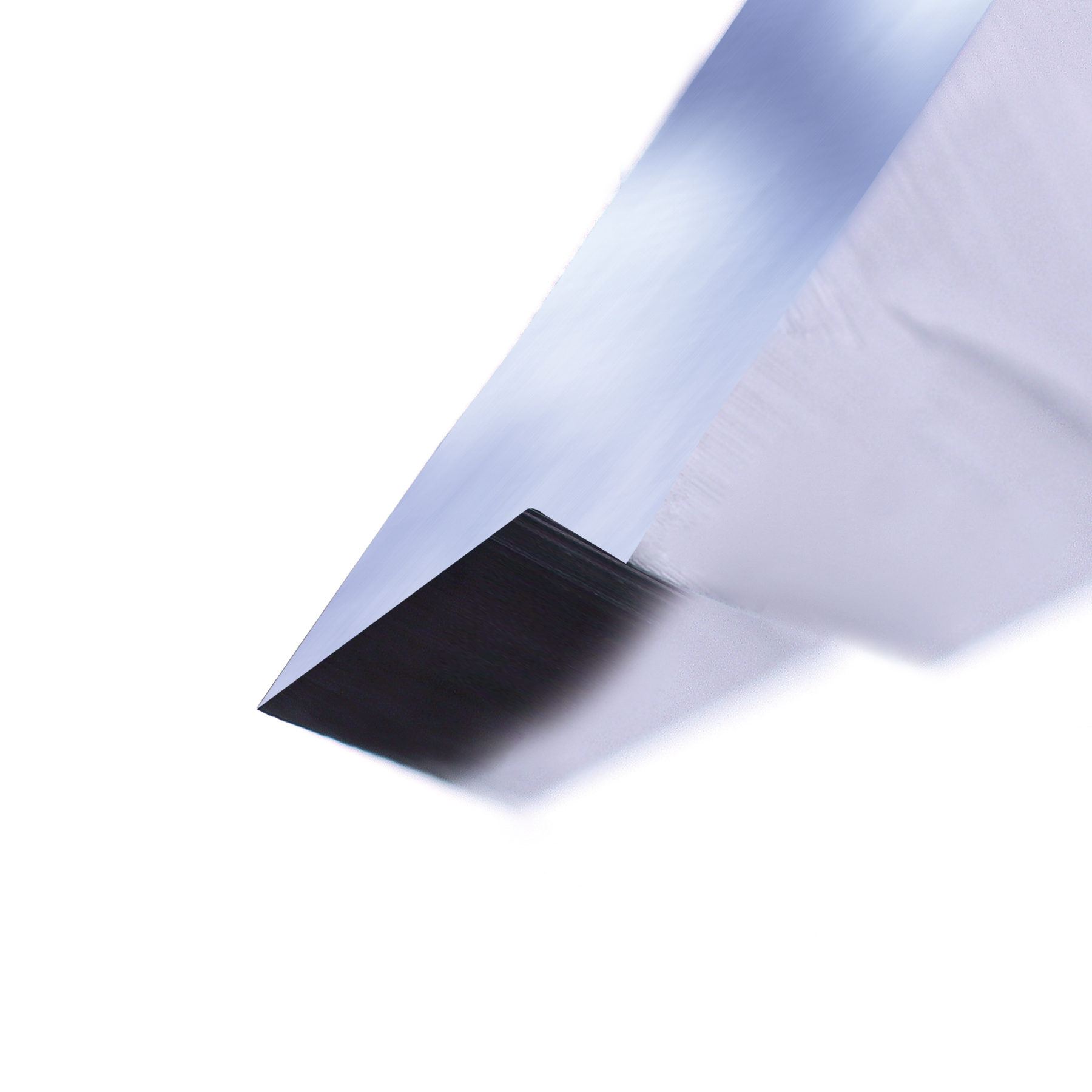

KP-225 (22,5°)
Die Abstechklinge 225 ist seit 2025 im Standardprogramm. Mit 22,5° und extremer Abstechschräge sticht sie super Scharf nahezu butzenlos ab.
KBS 2-9 l tmax 18mm

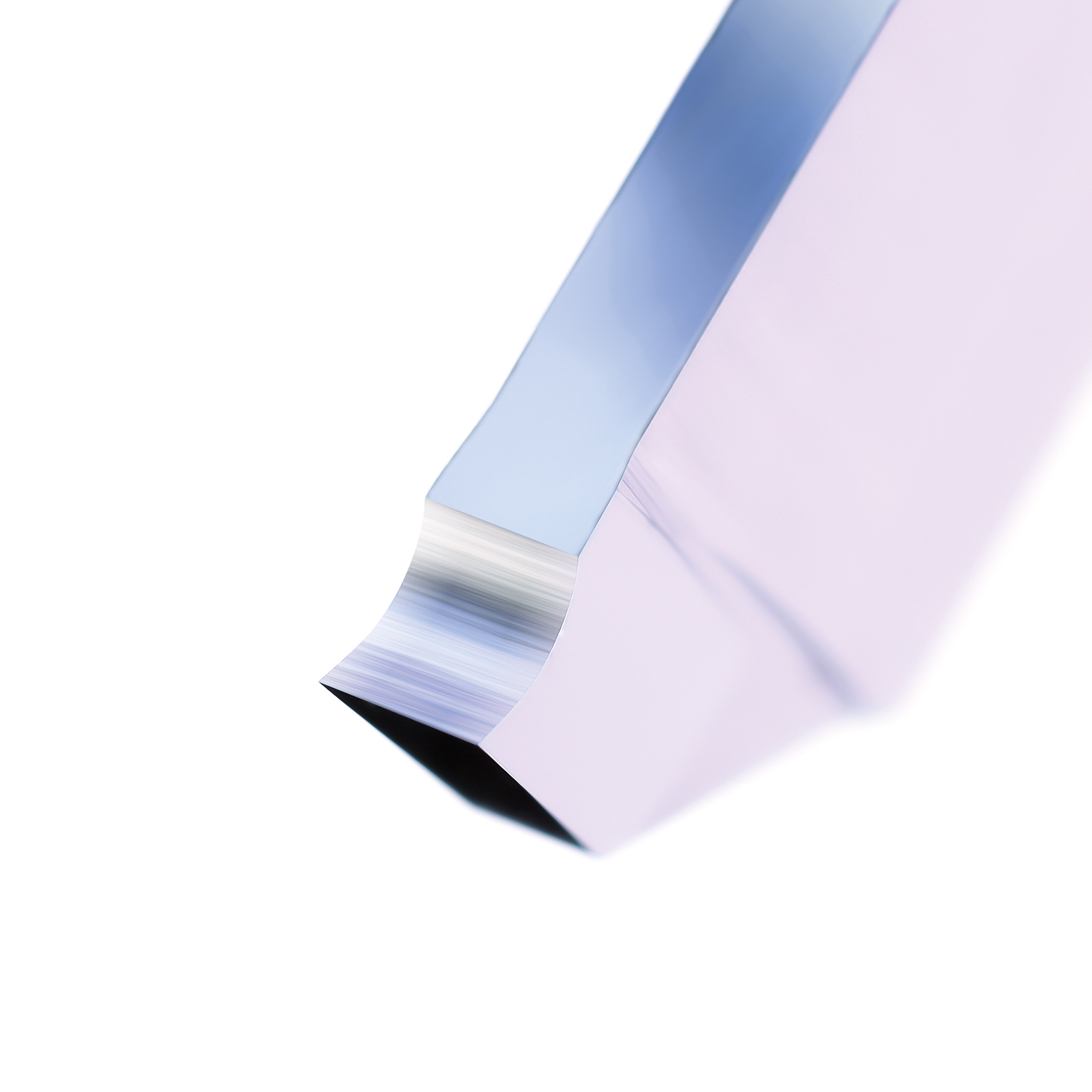

KP-S1-SP
Der hochpositive Spanwinkel macht die S1-SP noch ein bischen schärfer und lässte die Späne richtig fliegen. Ohne Abstechschräge ist es die beste wahl für effiziente Einstiche.

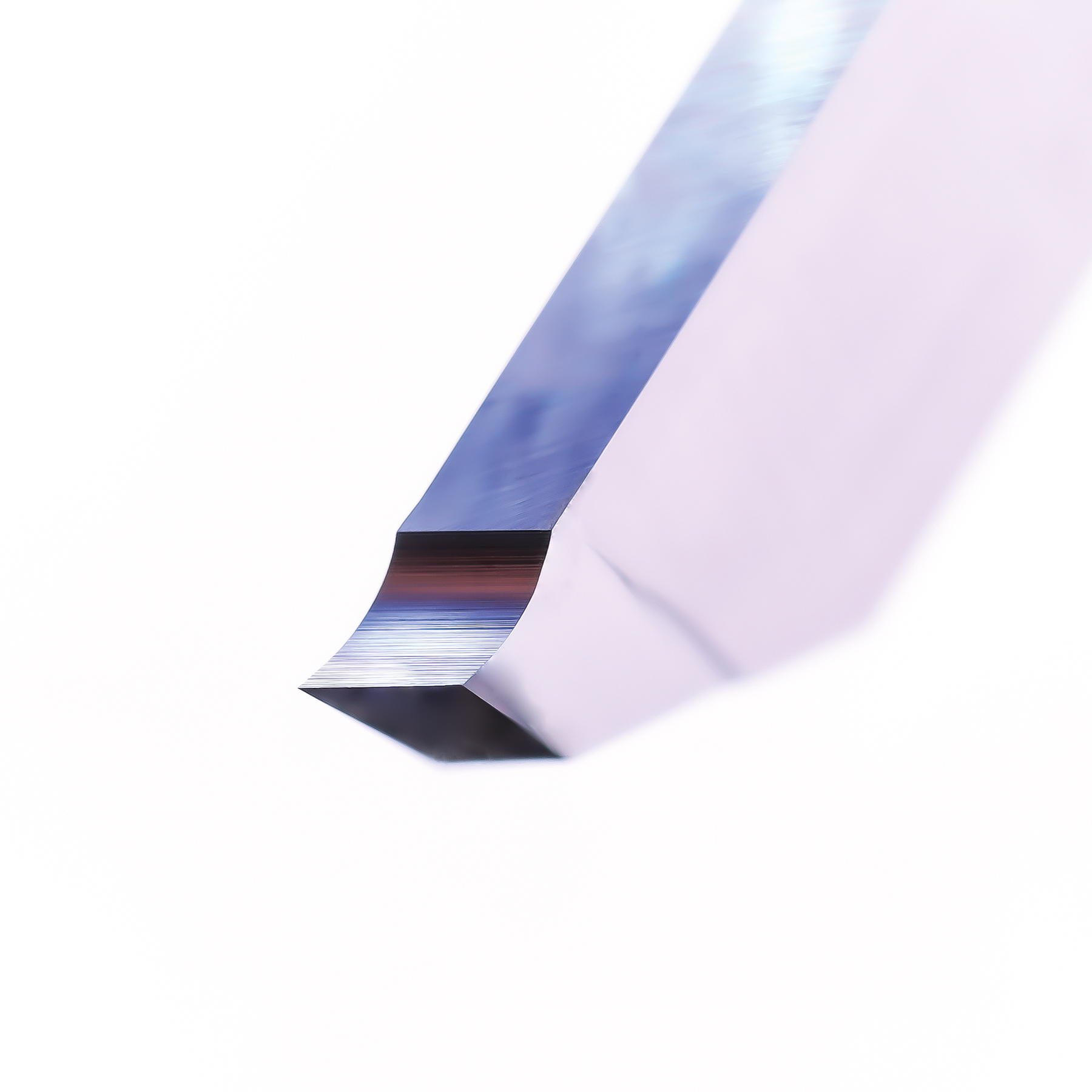

KP-S2-SP2
Als Abstechplatte kombiniert die S2-SP2 den hochpositive Spanwinkel der S1-SP mit einer Abstechschräge von 25°.

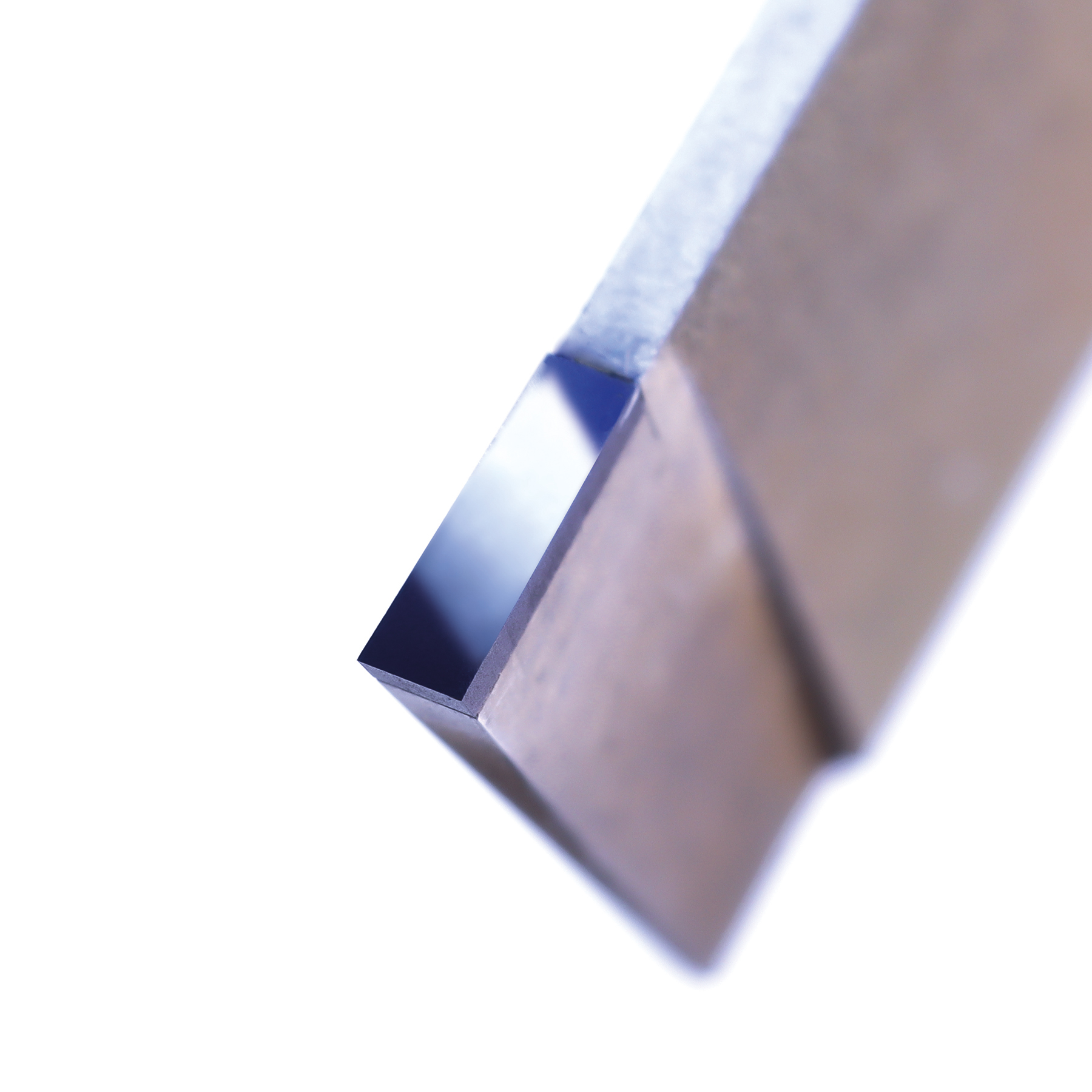

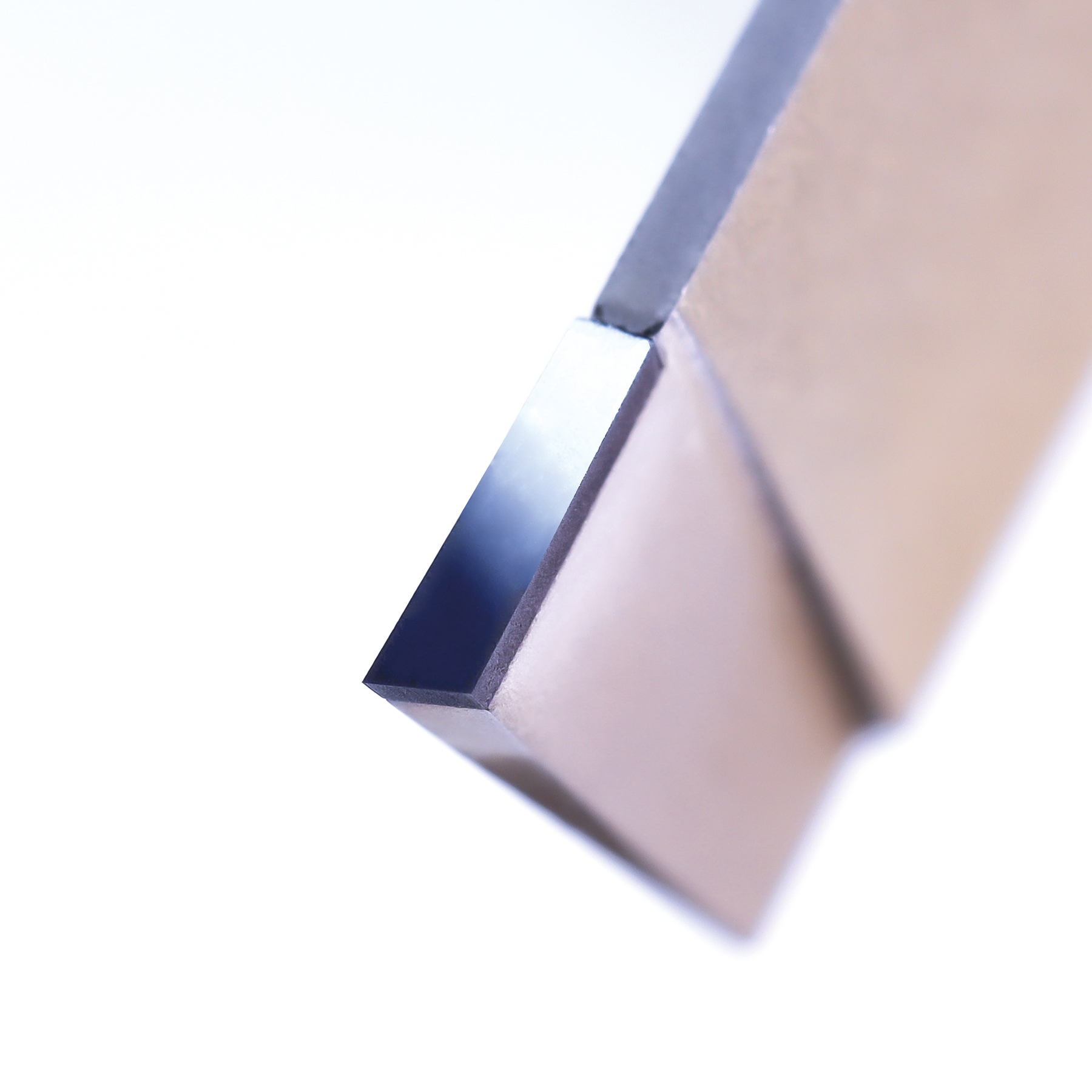

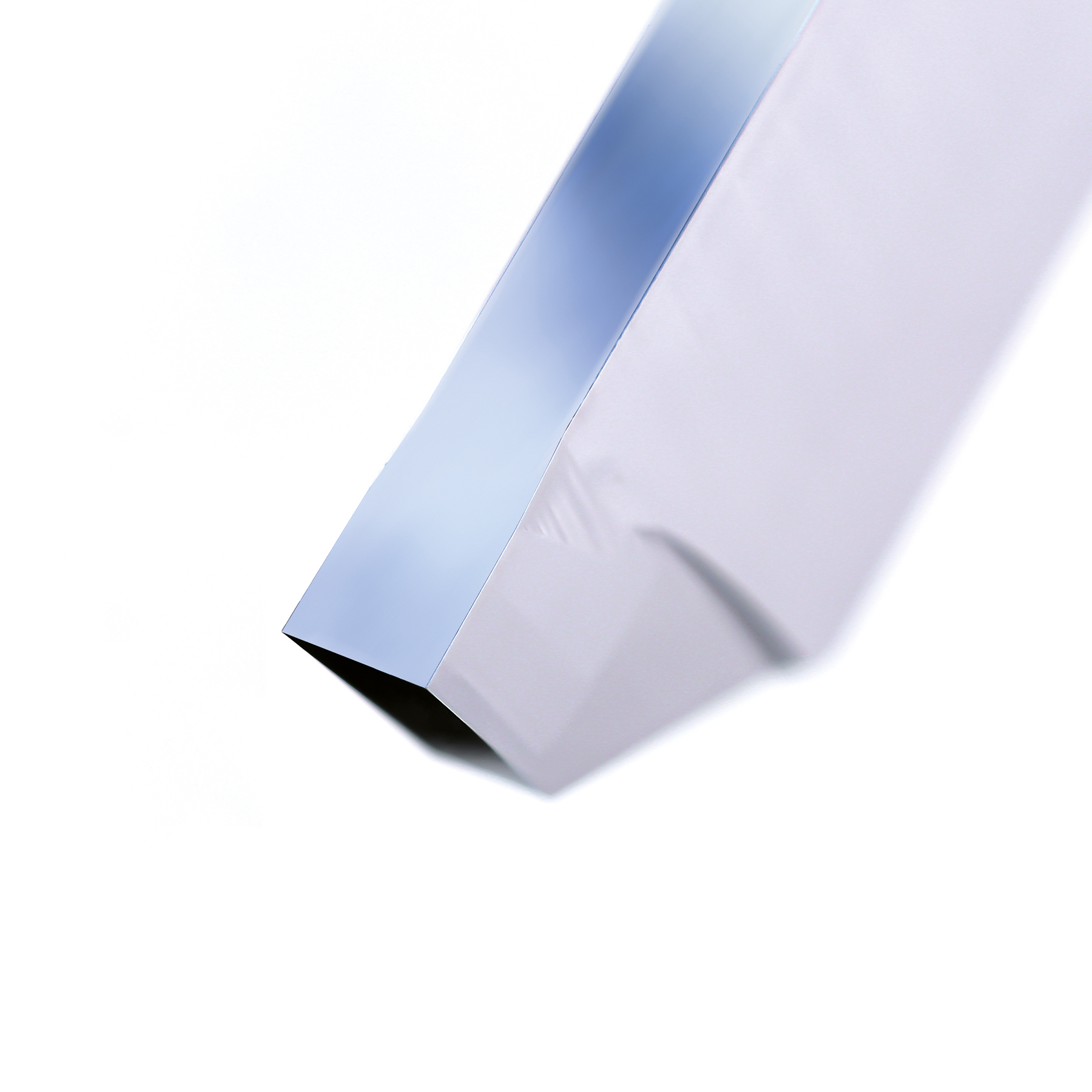

KP-S1-PKD
PKD-bestückt bewährt sich die S1-PKD Einstechklinge bei Kunststoffen die mit Füllstoffen wie Glasfastern oder Karbonfasern verstärkt sind. Ohne Abstechschräge ist diese Klinge für Einstiche aller Art in verstärkten Kunststoffen bestens geeignet.
Dieterle Werkzeuge zum Schneiden und Abstechen eignen sich besonders gut für weiche Kunststoffe und Polymere. Der großen Vorteile genüber spanenden Bearbeitungsverfahren ist:
- Der effizientere Materialeinsatz.
- Das Spanmanagement fällt weg.
- Werstücke mit sauberen oberflächen.
- Reinigungs und Maschinenstandzeiten werden verringert.
Wie ist das möglich?
Die Kunst besteht darin, die Werkzeuge so scharf zu schleifen, dass sie durch Werkstücke (z.B. Dichtungen und Faltenbälge) gleiten wie durch Butter. Durch die hohe Oberflächengüte der Schneide entsteht wenig Wärme und der Werkstoff verklebt nicht.
Spanloses Abschneiden mit dem System KBS

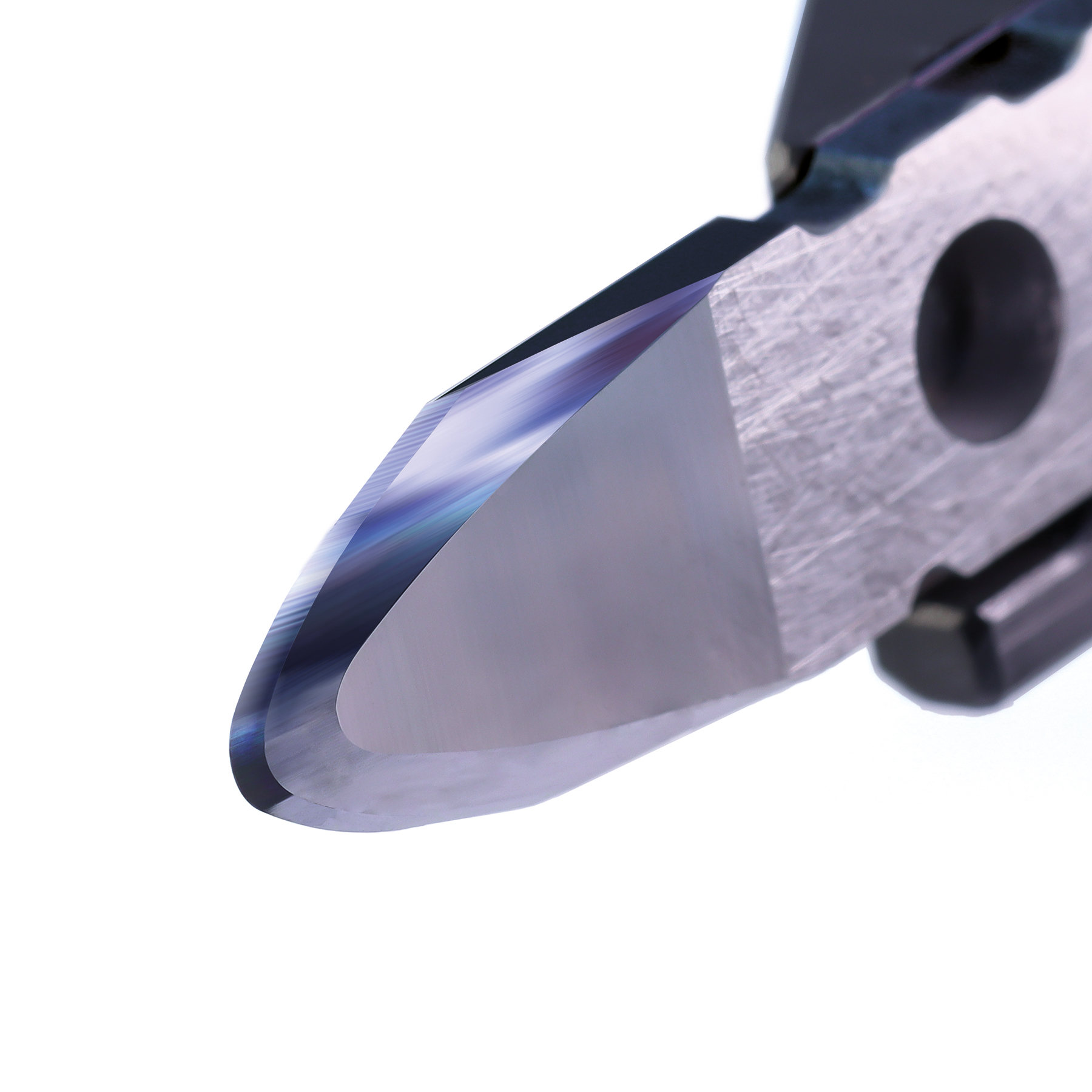

Bearbeitung: Spanloses Abschneiden mit KP-2-9-RX-A-UFK2
Material: Polyurethan
Werkstück: Dichtungsscheiben
Schneidgeometrie: RX
- Extrem scharfe Schneiden ermöglichen spanloses Abschneiden von Elastomeren
- Wenig Wärmeentwicklung und keine Verklebungen des Werkstoffs
- Sehr gute Oberflächen an den Werkstücken

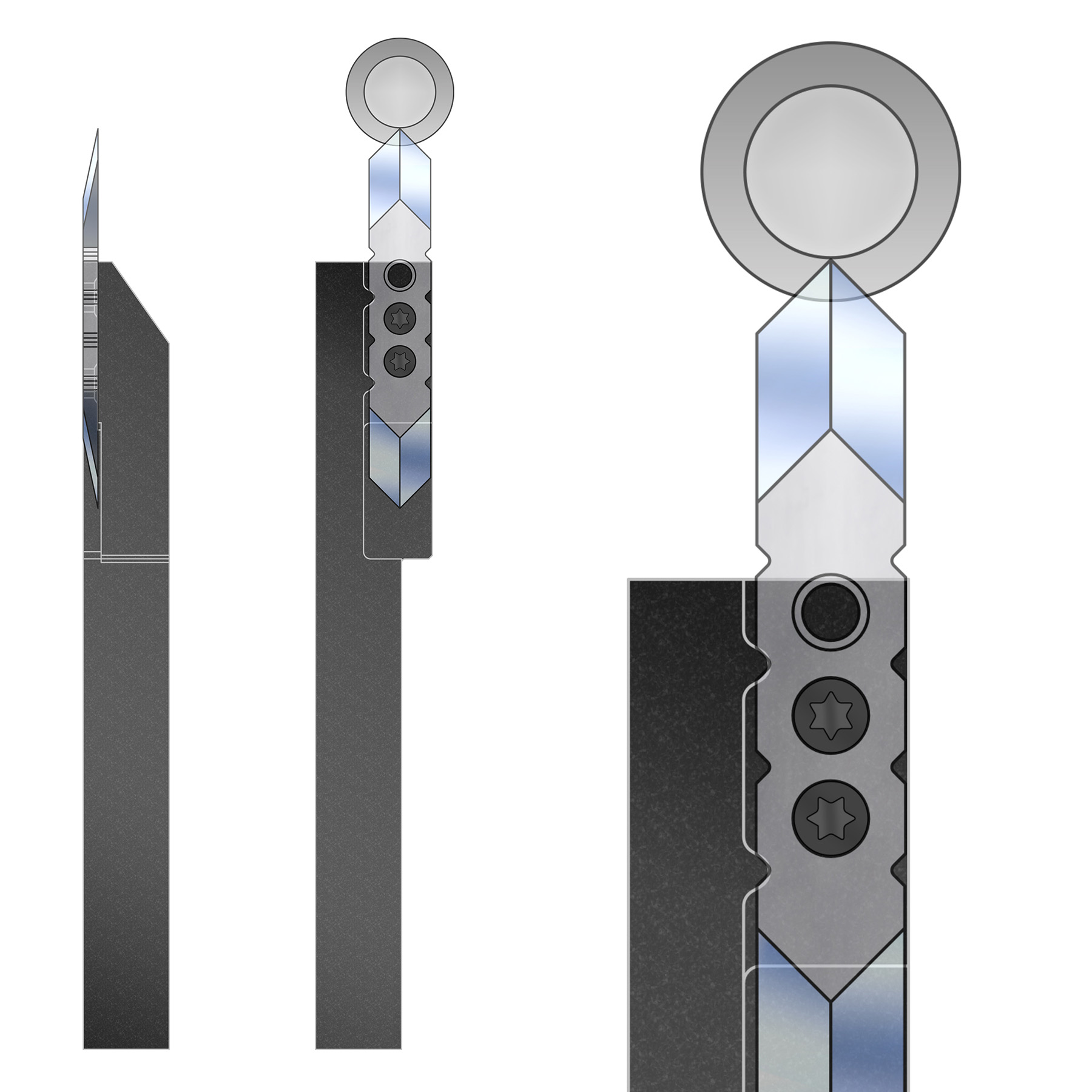

Halter KH-H für konventionelle Drehautomaten
Diese Dieterle Halter berücksichtigen die Spitzenhöhe bei konventionellen Drehautomaten. Der erhöhte Plattensitz der Halter „H“ gleicht die nicht einstellbare Y-Achse aus. So sind diese ideal für Drehmaschinen mit festem Werkzeugträger.

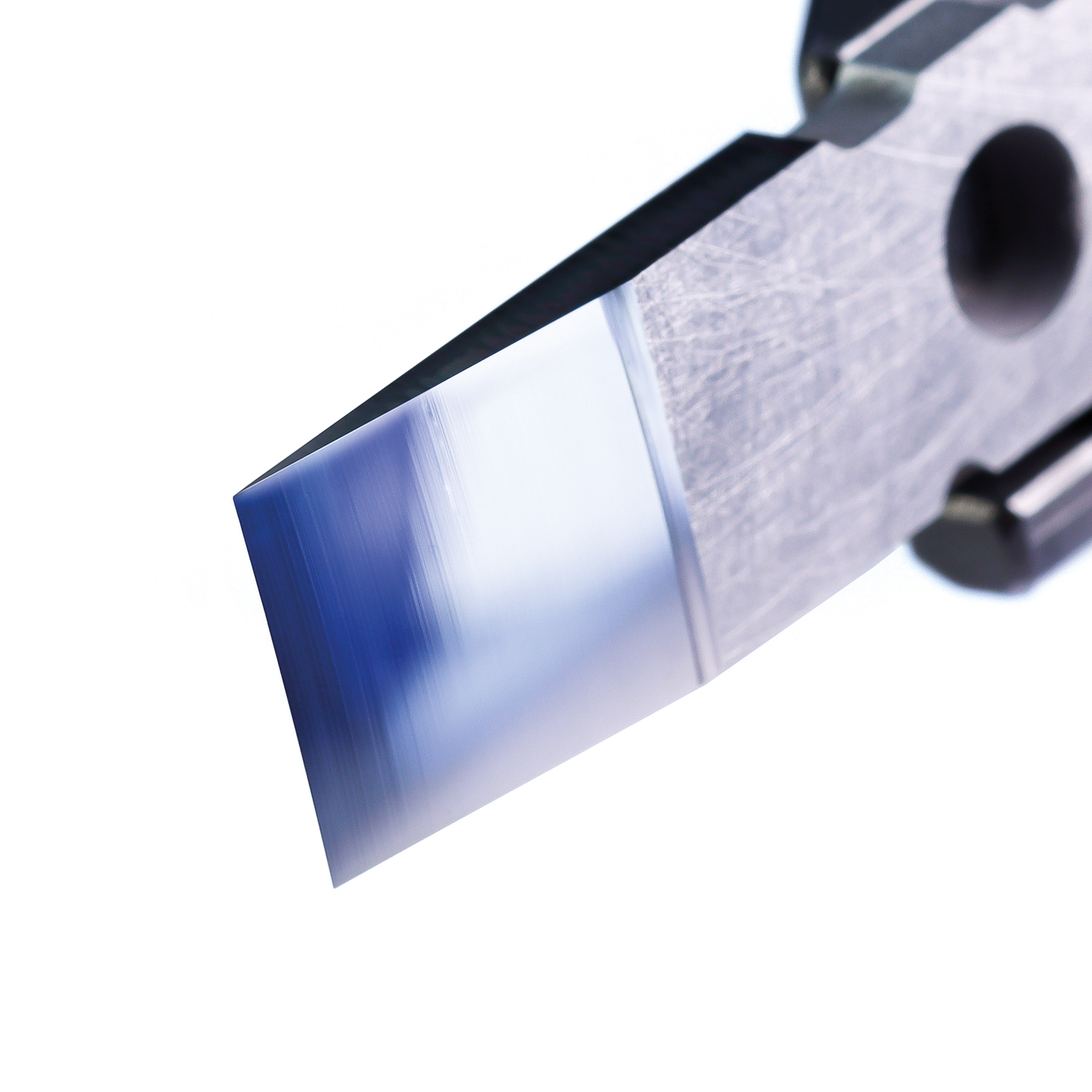

KP-VG
Die Dieterle VG-Wechselplatte ist die Grundform für die spanlose Bearbeitung. Die polierte Schneidfläche ist super scharf. So gleitet sie schnell und mit geringer Wärmeentwicklung durch weiche Kunststoffe.

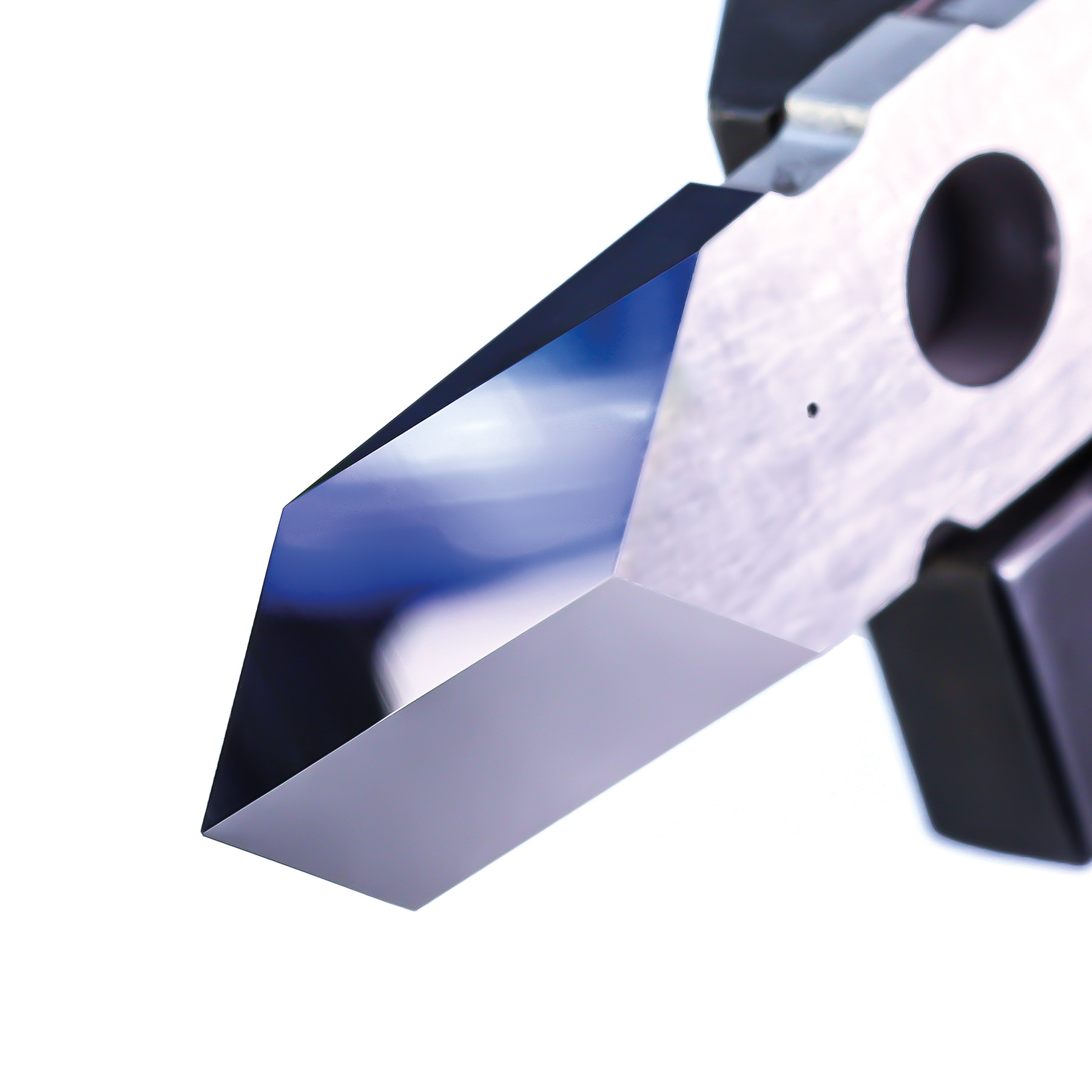

KP-12°
Die gesamte Schäfe konzentriert sich auf den Schneidpunkt der Dieterle 12°-Wechselplatte. Alle polierten Facetten verjüngen sich zu diesem extrem scharfen Punkt, dem weiche Kunststoffe fast keinen Widerstand leisten können.

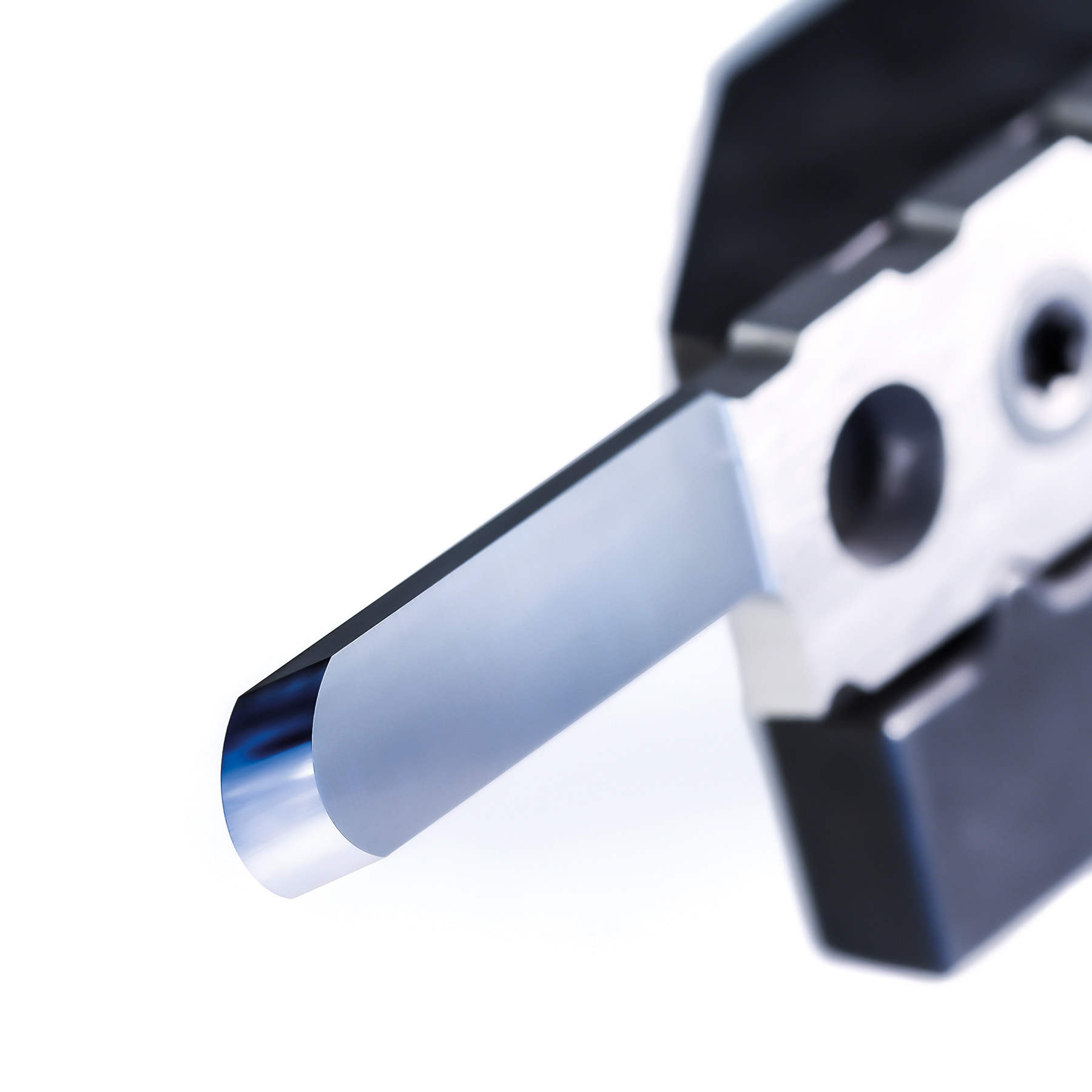

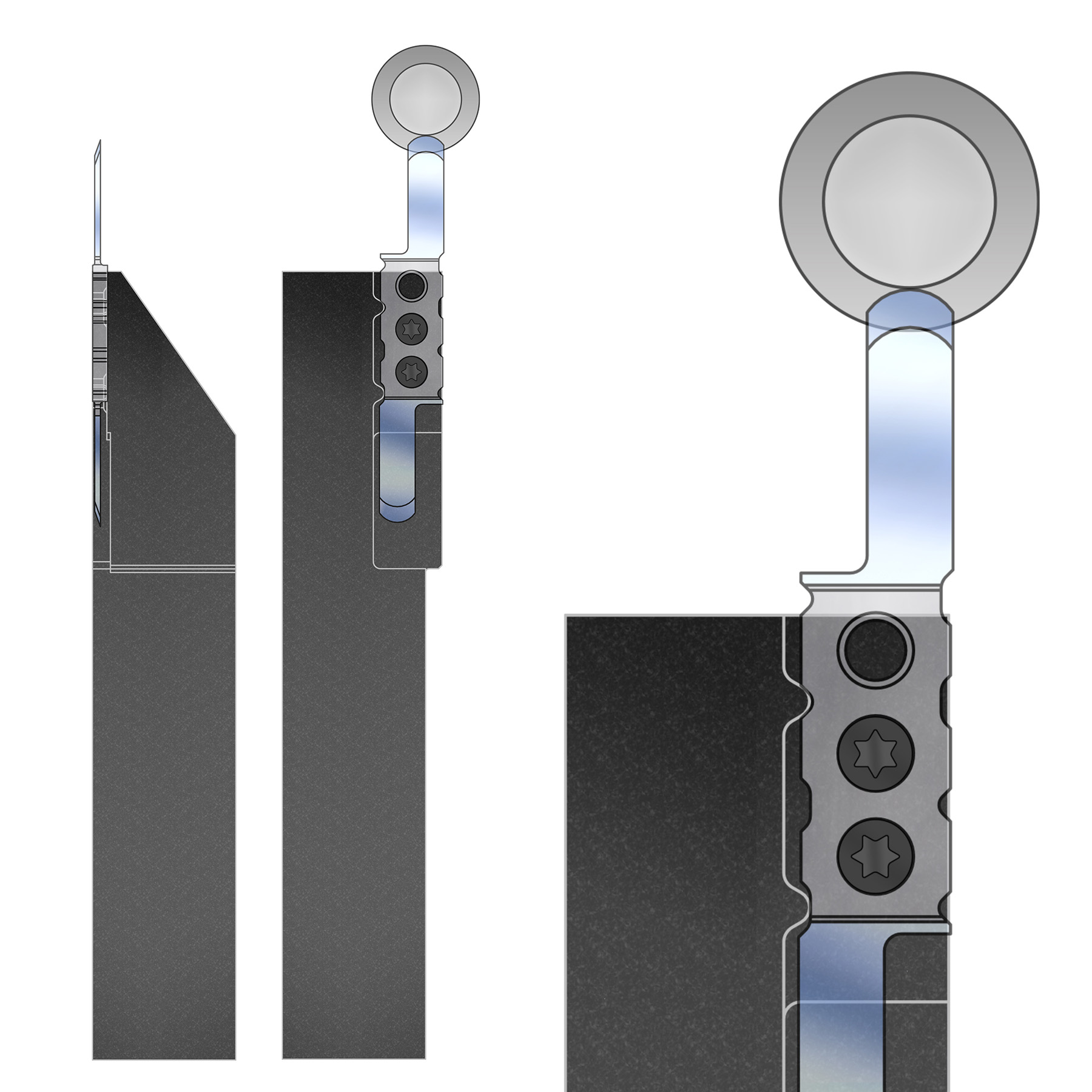

Halter KH-H1 für KP-R3 auf konventionellen Drehautomaten
Diese Dieterle Halter berücksichtigen die Spitzenhöhe bei konventionellen Drehautomaten. Der erhöhte Plattensitz der Halter „H1“ gleicht die nicht einstellbare Y-Achse aus. So sind diese bei der R3-Klinge ideal für Drehmaschinen mit festem Werkzeugträger.

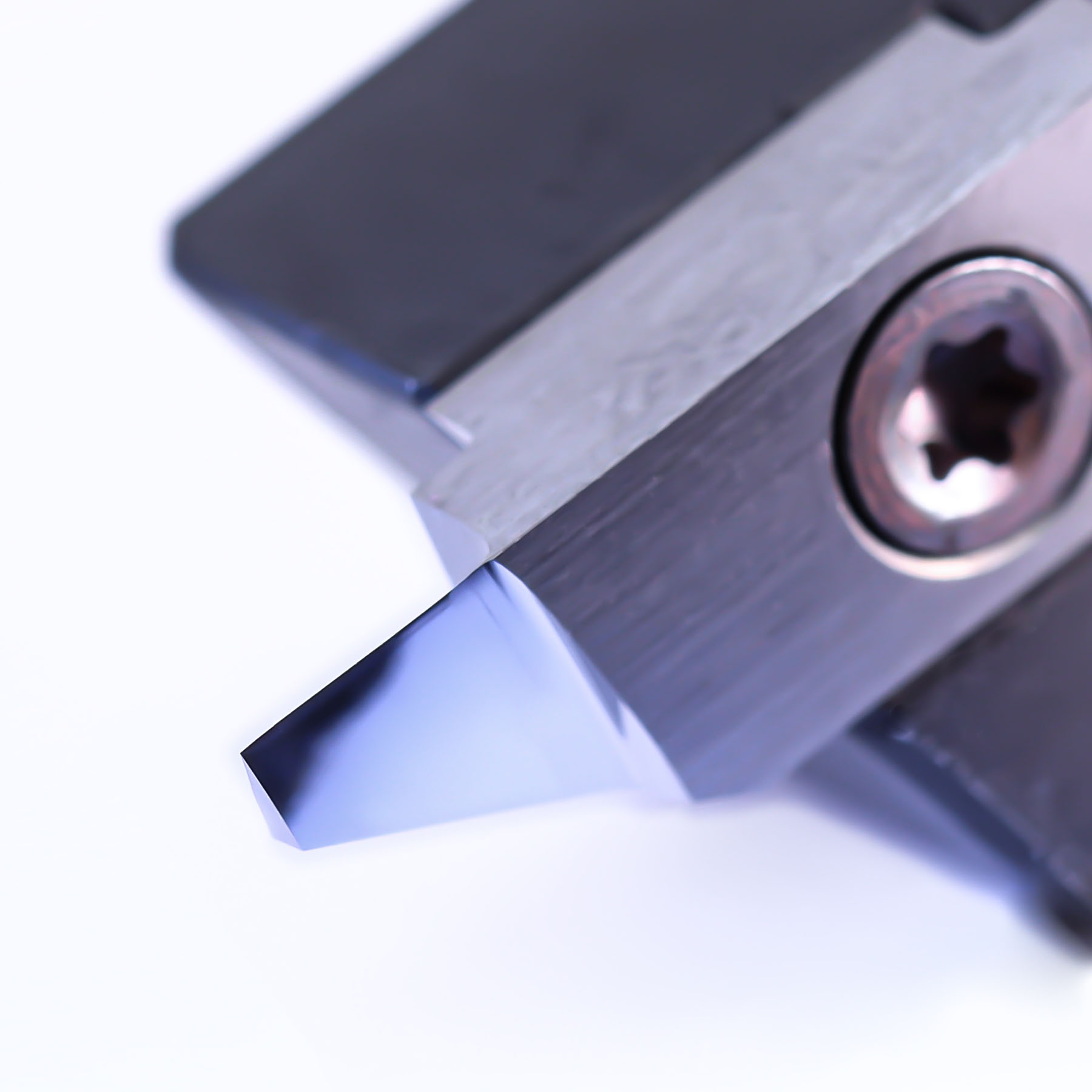

SALP - schneiden und kopieren auf dem SSXA System
Das die Dieterle SALP Wendeplatten verbinden beide Welten schneiden und kopieren. Auf unserem SSXA Langdrehsystem kann die SALP Schneidplate sowohl spanlos abstechen als auch axial kopierdrehen, natürlich mit geführtem Span.
Kunststoff-Kopierwerkzeuge
Dieterle Spezialwerkzeuge hat spezielle Geometrien für die präzise Kunststoffbearbeitung im Standardprogramm. Perfekte Ergebnisse durch effektive Prozesse.

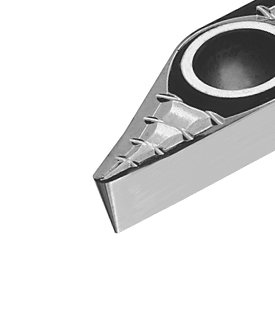

ISO-Wendeschneidplatten
Unsere auf Kunststoffbearbeitung abgestimmte Auswahl an ISO-Wendeschneidplatten für präzises Kopierdrehen. Effiziente Lösungen durch herausragende Schärfe.

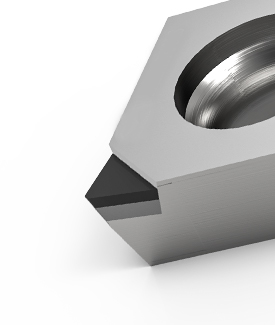

PKD-Wechselschneidplatten
Je nach Einsatzgebieten werden Kunststoffe mit Glas- oder Kohlefasern (GFK/CFK) versehen, um mechanische Eigenschaften zu verbessern. Zur Zerspanung dieser Kunststoffe empfehlen wir unsere PKD-bestückten Wechselplatten.

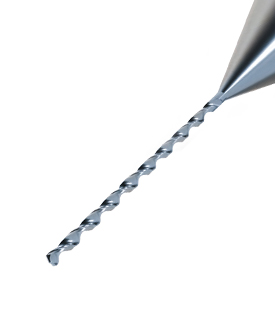

Bohrwerkzeuge für Kunststoff
Abgestimmte Kunststoffgeometrie, hervorragendes Schneidverhalten, stabilisierte Schneidkanten, hohe Rundlaufgenauigkeit und verbesserte Positioniergenauigkeit und Bohrungsqualität - Spezialbohrerwerkzeuge von Otto Dieterle.

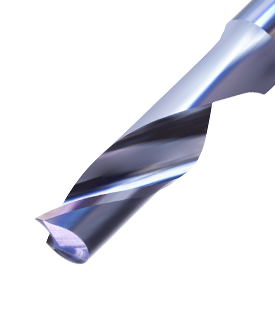

Fräswerkzeuge für Kunststoffe
Abgestimmte Geometrien, optimale Spanführung und lange Standzeiten – Dieterle Fräswerkzeuge mit pollierten Schneiden für präzise Innenbearbeitung.
