Kunststoff - Bearbeitungswerkzeuge
Als einziger Anbieter auf dem Markt haben wir ein spezielles Werkzeugsystem für die Zerspanung von Kunststoffen als Standardwerkzeuge ab Lager im Programm. Dieses einzigartige System bietet gegenüber konventionellen Werkzeugen viele Vorteile bei der Kunststoffbearbeitung und der Herstellung von Kunststoffdrehteilen.
Als einziger Anbieter auf dem Markt haben wir ein spezielles Werkzeugsystem für die Zerspanung von Kunststoffen als Standardwerkzeuge ab Lager im Programm. Dieses einzigartige System bietet gegenüber konventionellen Werkzeugen viele Vorteile bei der Kunststoffbearbeitung und der Herstellung von Kunststoffdrehteilen.
Ab- und Einstechwerkzeuge
Extrem scharfe Schneiden, Exakt geplante Spanführung, Maßgefertigte Klingen- und Schneidgeometrien. Usere Werkzeugsysteme meistern die Herausforderungen, die die Bearbeitung von Kunststoffen stellen. Egal ob mit oder ohne Span.
Kopierdrehen
Spezielle Wendeschneidpallten und passende Halter genau auf auf die Bedürfnisse der Kunststoffbearbeitung zugeschnitten. Für viele Kunststoffe in gesintertem Hartmetall und für Füllstoffe mit PKD-Bestückung.
Alle Kunststoff-Bearbeitungswerkzeuge im PDF-Katalog (Guide) zum Download
Kunststoff - Bearbeitungswerkzeuge - Katalog Deutsch
Herunterladen ⇓
Plastic Machining Tools - Catalog English
Herunterladen ⇓
Outils d‘usinage de plastique - Catalog French
Herunterladen ⇓Stechwerkzeuge
Extrem scharfe Schneiden, exakt geplante Spanführung und maßgefertigte Klingen- und Schneidgeometrien für die jeweiligen Einsatzgebiete. Unsere Werkzeugsysteme meistern die Herausforderungen der spanenden Bearbeitung, die Kunststoffe stellen.
Schneidwerkzeuge
Dieterle-Werkzeuge zum Einschneiden und Abschneiden bearbeiten besonders gut weiche Kunststoffe wie Elastomere. Die messerähnlichen Schneidgeometrien ermöglichen das nahezu gratfreie Trennen der Werkstücke mit feiner Klinge von der Stange.
Vorteile unserer Kunststoff – Bearbeitungswerkzeuge:
- Extrem scharfe Schneiden
- Sehr gute Spanführung
- Spezielle Anschliffe für Duroplaste, Thermoplaste, Elastomere, Gummi, PTFE, etc. (z.B. zum gratfreien Abstechen/-schneiden)
- Spanloses Abschneiden von Elastomeren
- Individuelle Gestaltung der Klinge und der Schneidengeometrie möglich
KBS-2-7
Halter mit Querschnitten ab 8x8 mm
Stechbreite max. 2 mm, Plattenhöhe max. 7 mm, Stechtiefe max. 10 mm
Große Auswahl and Standard-Wendeschneidplatten ab Lager!
KBS-2-9
Halter mit Querschnitten ab 10x10 mm
Stechbreite max. 2 mm, Plattenhöhe max. 9 mm, Stechtiefe max. 18 mm
Große Auswahl and Standard-Wendeschneidplatten ab Lager!
Spanloses Abschneiden mit dem System KBS
Bearbeitung: Spanloses Abschneiden mit KP-2-9-RX-A-UFK2
Material: Polyurethan
Werkstück: Dichtungsscheiben
Schneidgeometrie: RX
- Extrem scharfe Schneiden ermöglichen spanloses Abschneiden von Elastomeren
- Wenig Wärmeentwicklung und keine Verklebungen des Werkstoffs
- Sehr gute Oberflächen an den Werkstücken
Für das spanlose Abschneiden mit dem System KBS stehen folgende Wendeschneidplatten-Typen zur Verfügung:
KP-VG
Die Dieterle VG-Wechselplatte ist die Grundform für die spanlose Bearbeitung. Die polierte Schneidfläche ist super scharf. So gleitet sie schnell und mit geringer Wärmeentwicklung durch weiche Kunststoffe.
KP-12°
Die gesamte Schäfe konzentriert sich auf den Schneidpunkt der Dieterle 12°-Wechselplatte. Alle polierten Facetten verjüngen sich zu diesem extrem scharfen Punkt, dem weiche Kunststoffe fast keinen Widerstand leisten können.
SDAC-KP
Höchst positive Wendeschneidplatten zum Kopierdrehen - optimal zum Kugelformdrehen - mit Grundform 7,5°
SDAC-1135
Höchst positive Wendeschneidplatten zum Kopierdrehen - optimal zum Kugelformdrehen - mit Grundform 35°
SDAC-KP-90
Die neuen KP-VCGT Wechselschneidplatten wurden speziell zum Einstechen, Langdrehen und Kopierdrehen von Kunststoffen entwickelt. Ihre hoch-positive und umfanggeschliffene Geometrie mit poliertem Spanwinkel garantiert einen sehr aggressiven und dennoch weichen Schnitt. Durch ihre schlanke Geometrie sind diese Wechselschneidplatten optimal geeignet um feinste Konturen auch hinter Bund zu realisieren.
Die neuen KP-VCGT Wechselschneidplatten sind erhältlich in den Größen VCGT-0702.. und VCGT-1303.. mit R0,2 sowie R0,4. Eine Stechtiefe bis zu 5,5 mm ist realisierbar. Der passende Werkzeughalter SDAC-KP-90.. gewährleistet eine Drehbearbeitung mit einem Winkel von 90° zur Drehachse. Der Werkzeughalter SDAC-KP-90 ist in den üblichen Halterquerschnitten verfügbar.
Spanabhebende Kunststoffbearbeitung
mit dem System KP-VCGT
Bearbeitung: Ansatz Andrehen mit KP-VCGT-11-S-K10, Spanloses Abschneiden mit KP-2-7-12°-12-B-UFK2
Material: Teflon
Werkstück: Dichtungsscheiben
- Umfanggeschliffene Wendeschneidplatten mit polierter Spanleitstufe
- Gute Spanabfuhr mit wenig Wärmeentwicklung
- Sehr gute Oberflächen an den Werkstücken
Für die spanabhebende Kunststoffbearbeitung mit dem System KP-VCGT stehen folgende Wendeschneidplatten-Typen zur Verfügung:
KP-VCGT-07 + KP-VCGT-13
KP-VCGT-07 l tmax 2,8mm SDAC-KP-90-07 Halter l tmax bis 2,8mm
KP-VCGT-13 l tmax 5,5mm SDAC-KP-90-13 Halter l tmax bis 5,5mm
ISO-Wende- und Wechselschneidplatten
Unsere auf Kunststoffbearbeitung abgestimmte Auswahl an ISO-Wendeschneidplatten für präzises Kopierdrehen. Effiziente Lösungen durch herausragende Schärfe.

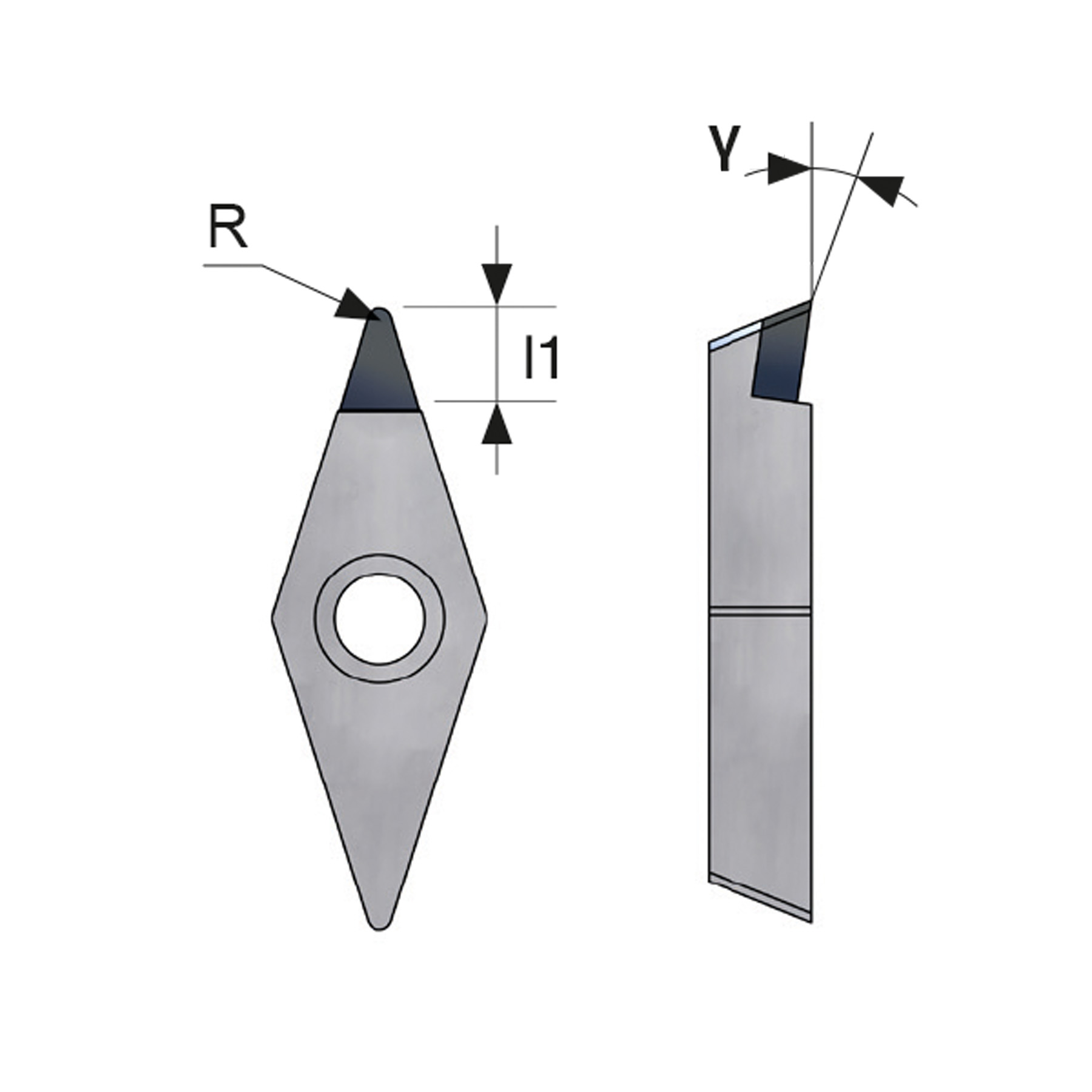

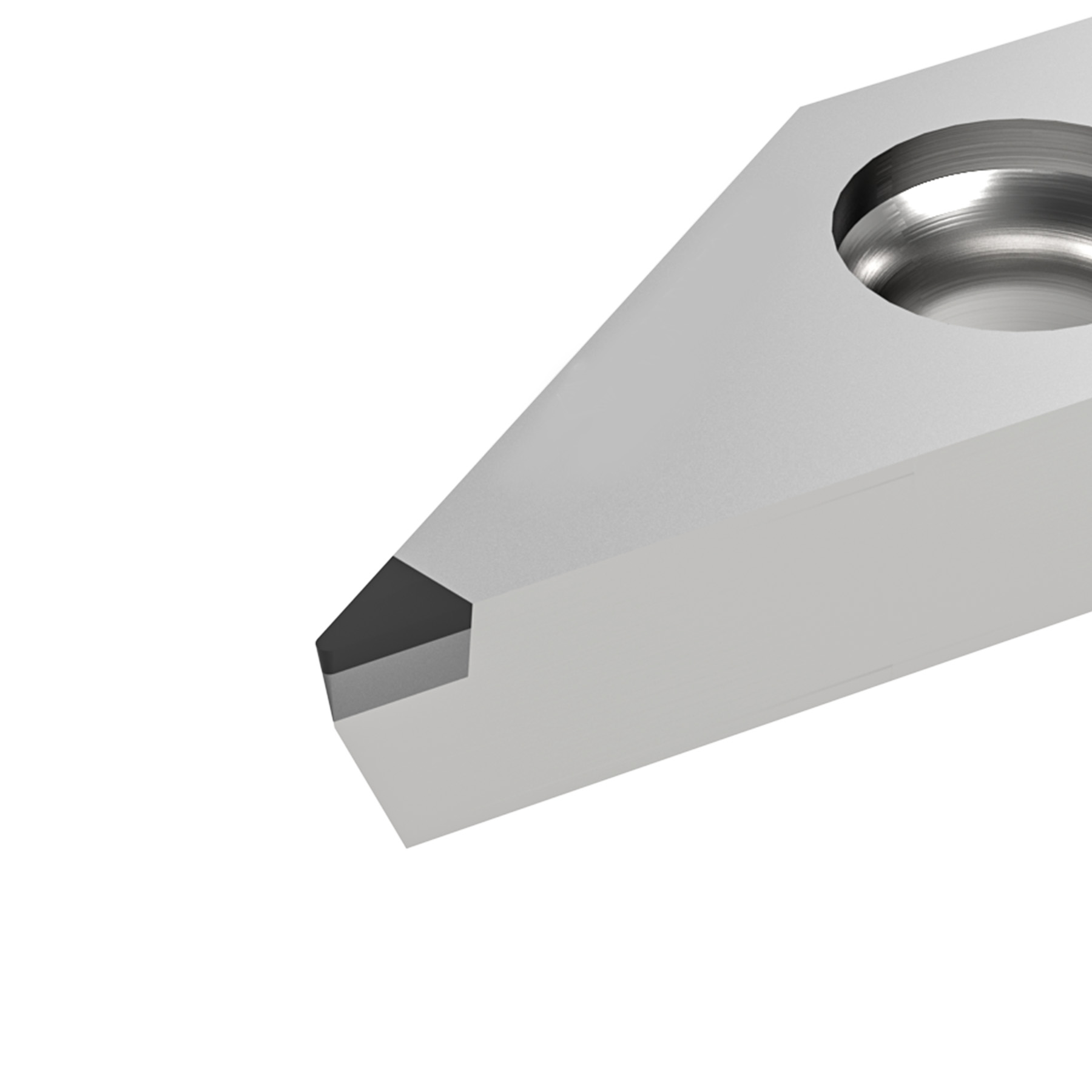

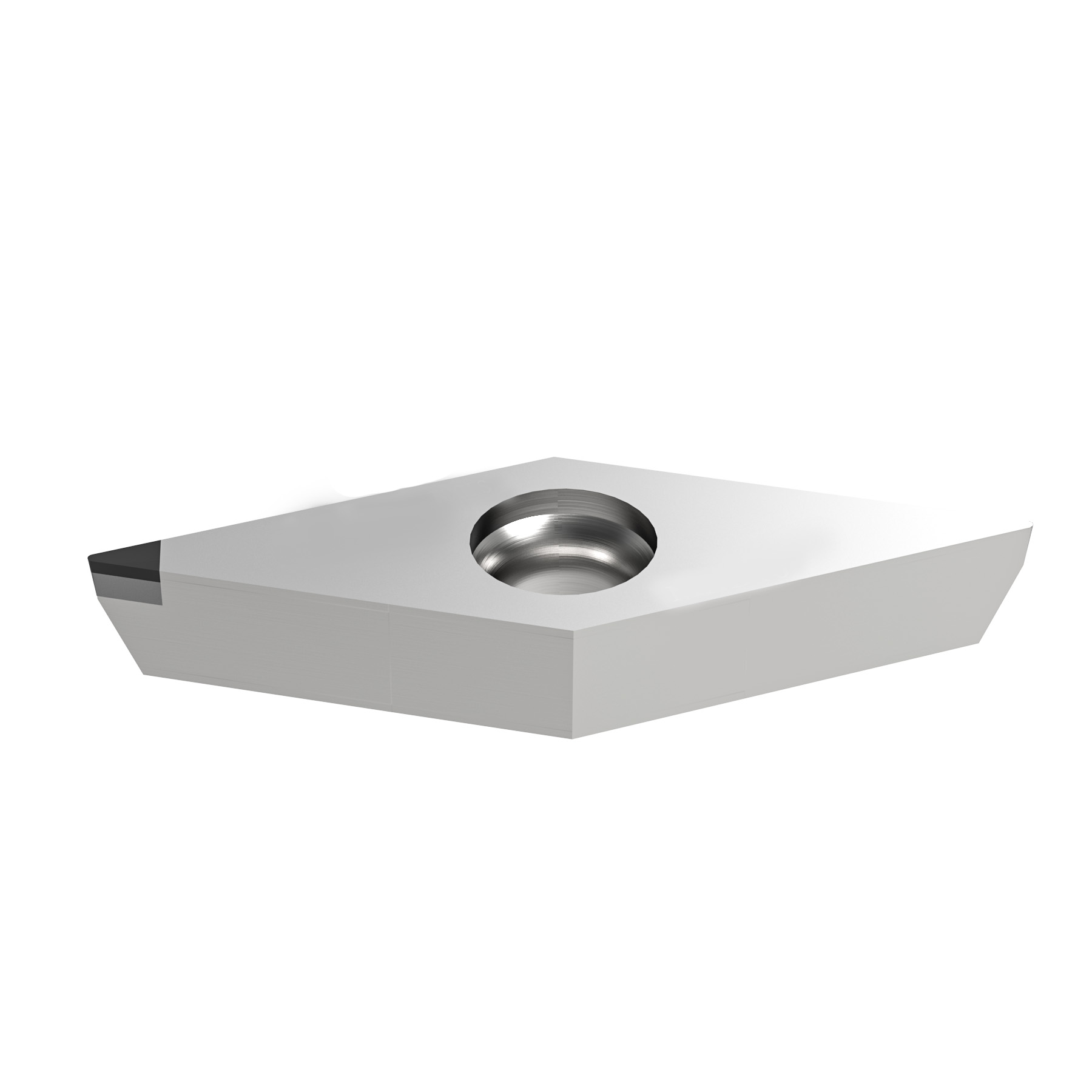

Je nach Einsatzgebieten werden Kunst-stoffe mit Glas- oder Kohlefasern (GFK/CFK) versehen, um mechanische Eigenschaften zu verbessern. Zur Zerspanung dieser Kunststoffe empfehlen wir unsere Wechselplatten mit PKD-Bestückung.
Sonderwerkzeuge für die Kunststoffbearbeitung
Neben unseren Standardwerkzeuge für die Kunststoffbearbeitung können wir eine Vielzahl an Sonderwerkzeugen gemäß Ihren individuellen Ansprüchen für Sie realisieren. Mit unseren Sonderwerkzeugen für die Kunststoffbearbeitung können Faltenbälge, Spezialdichtungen und viele weitere Kunststoffdrehteile präzise und effizient hergestellt werden. Wir beraten Sie gerne!
