Profilstempel – Präzise Werkzeuge zum Profilräumen, Taumeln und Stoßen
Unsere Profilstempel und Spezialwerkzeuge ermöglichen das effiziente Profilräumen, -stoßen und Taumeln an Drehmaschinen. Mit diesen hochwertigen Werkzeugen werden präzise Schlüsselflächen in Werkstücken eingrebracht. Räumdorne als Innensechskant und 4-Kant haben wir sowohl in Metrischen als auch in Zollgrößen neben Torx und Torx-Plus Standardprogramm. Ergänzt wird der Standard durch größenflexible Einzahnstoßwerkzeuge. Als Sonderlösung schleifen wir Ihnen gerne nahezu jede auch außergewöhnliche Form und Größe.
Was ist Räumen, Taumeln und Stoßen?
Die Begriffe Räumen, Stoßen und Taumeln werden häufig synonym verwendet, beschreiben jedoch unterschiedliche Techniken:

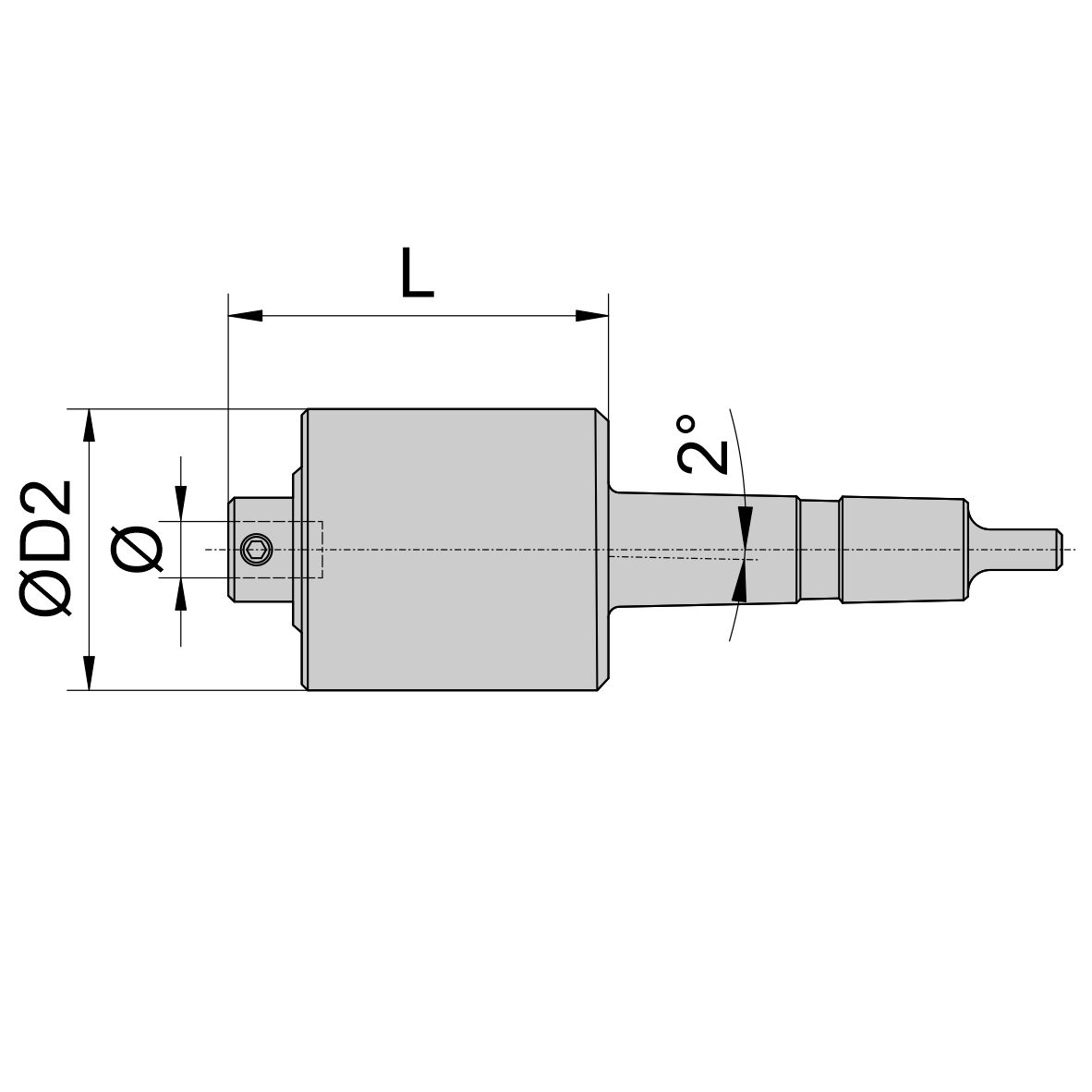

Räumen oder Taumeln: Bei dieser Technik wird ein Profilstempel oder Räumdorn mit einem passenden Torx®, Torx-Plus®, 4-Kant oder Innensechskant in den Räumwerkzeughalter (Taumelhalter) gespannt. Dieser wird nun starr in die Drehmaschine eingespannt. Das Werkstück, z.B. eine medizinische Schraube, dreht sich. Wird der Profilstempel im Räumwerkzeughalter gegen das Werkstück gefahren, dreht sich der Stempel mit. Der Stempel ist um ca. 1–2° geneigt, sodass immer nur eine Kante in das Werkstück eingreift. Dadurch werden Schlüsselflächen mit minimaler Kraftaufwendung und hoher Präzision erzeugt. Diese Technik ist ideal für die Serienfertigung großer Stückzahlen.
Stoßen oder Einzahnstoßen: Bei dieser Methode wird ein Profilstempel in einen angetriebenen Stoßapparat eingebaut. Das Werkstück wird gedreht, während der Stempel in mehreren Hubbewegungen die Schlüsselflächen formt. Diese Technik ist flexibler und eignet sich für unterschiedlich große Schlüsselflächen, da sie durch wiederholtes Schlagen Material abträgt. Das Stoßen ist besonders geeignet, wenn komplexe Profile oder mehrere Größen in einem Arbeitsgang hergestellt werden sollen.
Vorteile unserer Profilstempel und Spezialwerkzeuge
Seit Jahrzehnten steht der Name Dieterle für Innovation und Qualität in der Zerspanungstechnologie. Unsere Profilstempel und Räumdorne zeichnen sich durch höchste Präzision, langlebige Materialien und sorgfältige Verarbeitung aus. Dank moderner Veredelungstechniken bieten wir Werkzeuge mit herausragender Standzeit und Zuverlässigkeit.
Benötigen Sie Beratung bei der Auswahl des passenden Profilstempels oder Spezialwerkzeugs? Unser erfahrenes Team steht Ihnen gerne zur Verfügung, um die optimale Lösung für Ihre Anwendung zu finden.
Torx® Profilstempel:
Einzahn-Stoßwerkzeug MFE-ST:
Herstellung komplexer Innenkonturen in verschiedenen Materialien
- Entwickelt für höchste Präzision
- Flexible Abmessungen
- Verschiedene Schneidstoffe und Härtegrade (HSCO, gesintertes HSS, Vollhartmetall)
Profilstempel mit konventionellem Anschlag (PCM)
Diese Stempelform ist passend für die Halter:
Räumwerkzeughalter: 6180 l 6181 l 26200
6-Kant l SW 0,9 - SW22
Konventioneller Anschlag
(Ø x L1):
Torx® l T5 - T60
Konventioneller Anschlag
(Ø x L1):
Torx-Plus® l IPSD5 - IPSD60
Konventioneller Anschlag
(Ø x L1):
Weitere
4-Kant l 6-Kant l Zoll-Abmessungen l Torx l
Torx-Plus
Wir freuen uns auf Ihre Konktaktaufnahme
Profilstempel mit Anschlagfläche an Schulter
Diese Stempelform ist passend für die Halter:
4-Kant Stoßerkzeuge MFE-ST
- 4-Kant, 6-Kant und Torx
- Hohe Prozesssicherheit
- Passend für viele Stoßapparate
Beschichtungs- und Nachschleifservice
Nutzen Sie für optimale Standzeiten unseren Beschichtungsservice. Unsere Profilstempel stehen in einer großen Auswahl an Beschichtungen zur Verfügung. Wir sind in der Lage für jeden Anwendungsfall die optimale Beschichtung auszulegen und beraten Sie gerne.
Für Ihre gebrauchten Werkzeuge bieten wir einen Nachschleifservice an.
Mit neuen Schleifverfahren und mittels modernster Konstruktionssoftware können wir viele Arten von Profilstempeln gemäß Ihren Ansprüchen entwickeln und herstellen. Alle rotationssymmetrischen Werkzeuge sind machbar!
Erfahren Sie mehr über unsere Profilstempel in Sonderausführungen.
