Profilstempel – Präzise Profilräumwerkzeuge zum Taumeln, Stoßen und Hobeln
Unsere Profilstempel und Räumwerkzeuge ermöglichen das effiziente Profilräumen, -stoßen, Taumeln und Hobeln an Drehmaschinen und Vertikalbearbeitungszentren. Mit diesen hochwertigen Werkzeugen werden präzise Schlüsselflächen in Werkstücken eingebracht. Räumdorne für Innensechskant, -4-Kant und Innensechsrund (Torx® und Torx®-Plus) haben wir sowohl in metrischen als auch in Zollgrößen im Standardprogramm. Ergänzt wird der Standard durch größenflexible Einzahnstoßwerkzeuge zum Hobeln. Als Sonderlösung schleifen wir Ihnen gerne nahezu jede auch außergewöhnliche Formen und Maße.
Was ist Räumen, Taumeln, Stoßen und Hobeln?
Die Begriffe Räumen, Stoßen und Taumeln werden häufig synonym verwendet, beschreiben jedoch unterschiedliche Techniken. Räumen ist der Überbegriff.

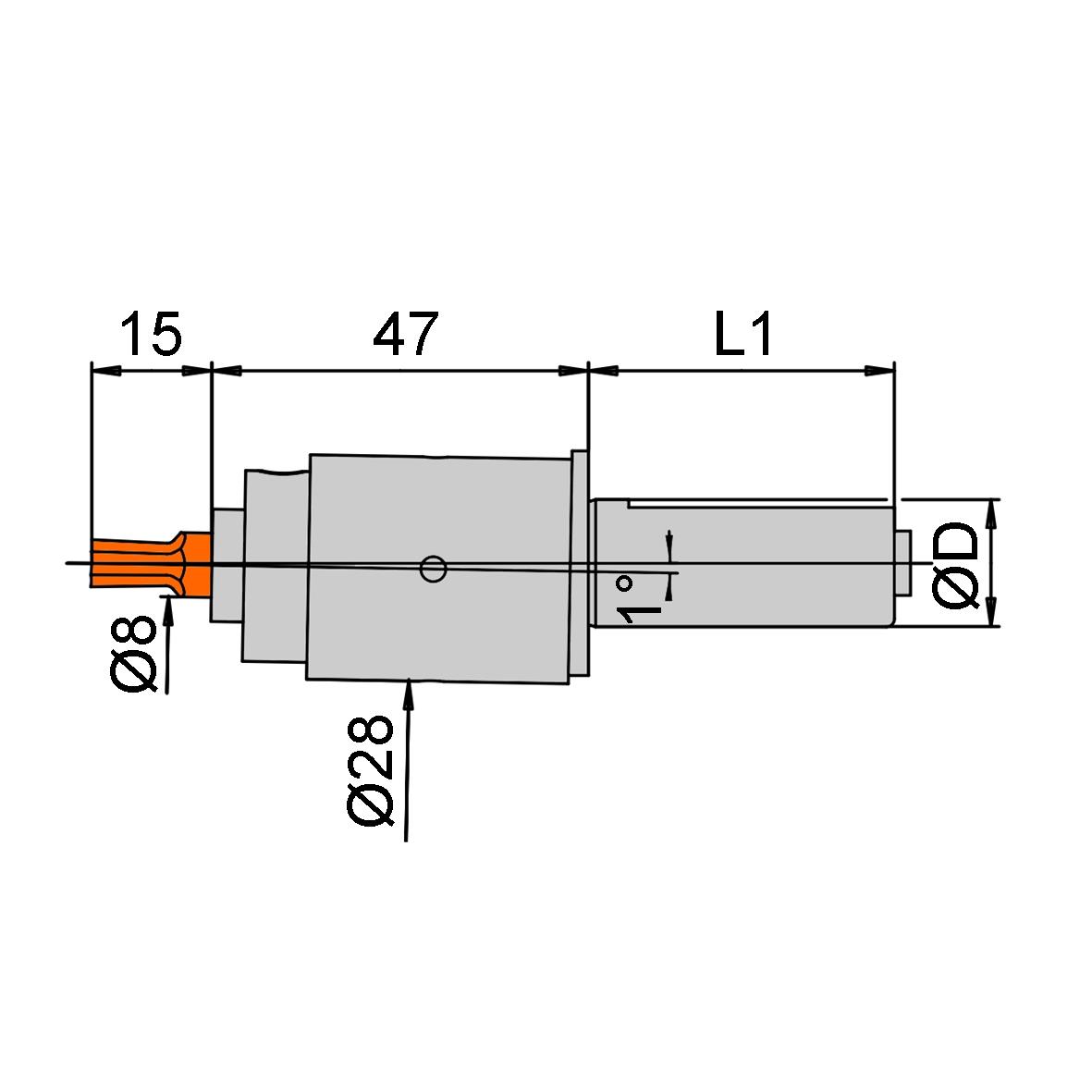

Taumeln: Bei dieser Technik wird ein Profilstempel oder Räumdorn mit einem passenden Innensechsrund (Torx®, Torx-Plus®), Innensechskant oder 4-Kant in den Taumelhalter (spezieller Räumwerkzeughalter) gespannt. Dieser wird nun im Beispiel Drehmaschinen starr eingespannt. Das Werkstück, z.B. eine medizinische Schraube, dreht sich. Wird der Profilstempel im Räumwerkzeughalter gegen das Werkstück gefahren, dreht sich der Stempel mit und der Halter bleibt fix. Der Stempel ist um ca. 1–2° geneigt, sodass immer nur eine Kante in das Werkstück eingreift. Dadurch werden Schlüsselflächen mit minimaler Kraftaufwendung und hoher Präzision erzeugt. Diese Technik ist schonend für Stempel und Werkstück und ideal für die Serienfertigung großer Stückzahlen. In Vertikalbearbeitungszentren werden auch Taumelhalter und Profilstempel eingesetzt. Hier steht das Werkstück Still, der Halter dreht sich und der Stempel wird mit der Taumelbewegung vertikal verfahren.
Stoßen: Ist die einfachste Methode. Nach der Vorbohrung werden Stempel und Werkstück mit ausreichend Kraft ineinandergefahren. Durch diesen Druck trägt die Schneide des Stempels Material am Werkstück ab und es entsteht die Schlüsselfläche. Die Belastung für Stempel und Werkstück sind hoch. Somit kommt es leicht zu Verformungen.
Dieterle Räumwerkzeuge und Profilstempel im Standardsortiment sind als Taumelwerkzeuge ausgelegt. Die Verwendung als Stoßwerkzeug ist möglich aber nicht optimal. Wenn Sie in Dieterlequalität (präzise und haltbar) Stoßen möchten, empfehlen wir Ihnen eine Anfrage als Spezialwerkzeug.
Einzahnstoßen oder Hobeln: Bei dieser Methode wird ein Profilstempel in einen angetriebenen Stoßapparat eingebaut. Das Werkstück wird im passenden Takt gedreht, während der Stempel in mehreren Hubbelbewegungen die Schlüsselfläche formt. Diese Technik ist flexibler. Mit dem gleichen Werkzeug können unterschiedlich Größen geräumt werden. Das Einzahnstoßen ist besonders geeignet, wenn komplexe Profile oder mehrere Größen in einem Arbeitsgang hergestellt werden.
Vorteile unserer Profilstempel und Spezialwerkzeuge
Seit Jahrzehnten steht der Name Dieterle für Innovation und Qualität in der Zerspanungstechnologie. Unsere Profilstempel und Räumdorne zeichnen sich durch höchste Präzision, langlebige Materialien und sorgfältige Verarbeitung aus. Dank moderner Veredelungstechniken bieten wir Werkzeuge mit herausragender Standzeit und Zuverlässigkeit.
Benötigen Sie Beratung bei der Auswahl des passenden Profilstempels oder Spezialwerkzeugs? Unser erfahrenes Team steht Ihnen gerne zur Verfügung, um die optimale Lösung für Ihre Anwendung zu finden.
Torx® Profilstempel:
Einzahn-Stoßwerkzeug MFE-ST:
Werkzeuge zur Herstellung komplexer Innenkonturen in verschiedenen Materialien
- Entwickelt für höchste Präzision
- Flexible Abmessungen
- Verschiedene Schneidstoffe und Härtegrade (HSCO, gesintertes HSS, Vollhartmetall)
Profilstempel mit konventionellem Anschlag (PCM)
Diese Stempelform ist passend für die Halter:
Räumwerkzeughalter: 6180 l 6181 l 26200
6-Kant l SW 0,9 - SW22
Konventioneller Anschlag
(Ø x L1):
Innensechrund (Torx®) l
T5 - T60
Konventioneller Anschlag
(Ø x L1):
Innensechrund +
(Torx-Plus®)
l IPSD5 - IPSD60
Konventioneller Anschlag
(Ø x L1):
Weitere
4-Kant l 6-Kant l Zoll-Abmessungen l Innensechsrund
(Torx® l Torx Plus®)
Wir freuen uns auf Ihre Konktaktaufnahme
Profilstempel mit Anschlagfläche an Schulter
Diese Stempelform ist passend für die Halter:
4-Kant Stoßerkzeuge MFE-ST
- 4-Kant, 6-Kant und Torx
- Hohe Prozesssicherheit
- Passend für viele Stoßapparate
Beschichtungs- und Nachschleifservice
Nutzen Sie für optimale Standzeiten unseren Beschichtungsservice. Unsere Profilstempel stehen in einer großen Auswahl an Beschichtungen zur Verfügung. Wir sind in der Lage für jeden Anwendungsfall die optimale Beschichtung auszulegen und beraten Sie gerne.
Für Ihre gebrauchten Werkzeuge bieten wir einen Nachschleifservice an.
Mit neuen Schleifverfahren und mittels modernster Konstruktionssoftware können wir viele Arten von Profilstempeln gemäß Ihren Ansprüchen entwickeln und herstellen. Alle rotationssymmetrischen Werkzeuge sind machbar!
Erfahren Sie mehr über unsere Profilstempel in Sonderausführungen.
