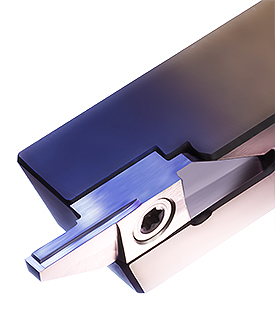

SSXA Langdrehsystem von Otto Dieterle
Präzise Langdrehwerkzeuge für höchste Produktivität
Mit dem SSXA Langdrehsystem bieten wir die robuste Lösung für anspruchsvolle Anwendungen beim Langdrehen, Abstechen, Einstechen, Kopierdrehen und Gewindestrehen. Dieterle Werkzeuge sind auf eine Vielzahl von Werkstoffen abgestimmt, erzielen hervorragende hervorragende Oberflächenqualität und minimieren Nebenzeiten.
Dieterle SSXA Langdrehwerkzeuge sind die 1. Wahl für Abstechen, Einstechen, Langdrehen und Gewindestrehlen kleiner Durchmesser:
- Langdrehwerkzeuge für höchste Präzision in feinen Konturen ab einer Stechtiefe von 3,0 mm
- Stabiler Plattensitz durch optimal abgestimmtes Verhältnis von Stechbreite zu Stechtiefe
- Minimierung der Schwingungen beim Drehen
- Hohe Wechselgenauigkeit
- Mit Innenkühlung verfügbar
Warum Dieterle SSXA?
- Maximierte Standzeit und minimierte Nebenzeiten durch hochwertige Rohstoffe, optimierte Kühlung und innovative Spanntechnik.
- Excellente Prozesssicherheit durch höchst präzise Werkzeuge.
- Maßgeschneiderte Lösungen: Neben der breiten Auswahl anb Standardwerkzeugen, schleifen wir für Sie Profilplatten speziell nach Vorgaben.
- Über 20 Beschichtungsoptionen abgestimmt auf den zu bearbeitenden Werkstoff.
Die Vorteile für Ihre Produktion sind:
- Höhere Maßhaltigkeit und Oberflächenqualität
- Weniger Werkzeugwechsel, mehr Produktivität
- Reduzierte Stillstände durch zuverlässige Werkzeuge
- Skalierbare Lösungen vom Prototyp bis zur Serienproduktion
Details zum SSXA Langdrehsystem
SSXA Standardplatten - Jetzt Online Anfragen!
Katalog SSXA Langdrehwerkzeuge
Gewindestrehlen hinter dem Bund
Das Dieterle Langdrehsystem SSXA bietet eine Vielzahl von Standardwerkzeugen. Dank der langen Klingen lassen sich Einstiche und Gewinde tief hinter dem Bund mühelos lösen.
Erweiterungen zum Dieterle SSXA-System
Kühlung mit KSD-01
Positionierbares Hochdruckdüsensystem

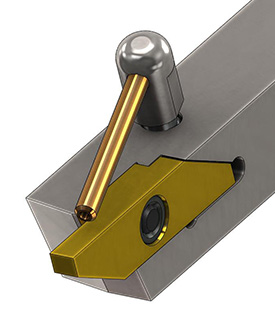

Durch die Kugelklemmung die des Strahlrohrs, ermöglicht KSD-01 einfach die optimale Positionierung des Kühlmittelstrahls bei größeren Durchmessern. SSXA-Halter mit Standard Kühlsystem können schnell und einfach auf KSD-01 umgerüstet werden.

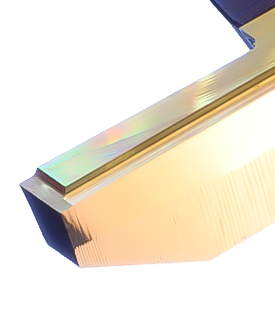

Dieterle Beschichtungen
für Langdrehwerkzeuge
Jeder zu bearbeitende Werkstoff stellt spezielle Anforderungen an Langdrehwerkzeuge. Dieterle verfügt über mehr als 20 angepasste Beschichtungsoptionen im Repertoire, um die Werkzeuge auf den jeweiligen Werkstoff abzustimmen.
DREMA
Rückseitenbearbeitung
für Langdrehmaschinen
Die innovativen DREMA-Rückseiten-Systeme bestechen durch Stabilität, Rüstzeitenoptimierung und Genauigkeit. Wir bieten Halter für Maschinen mit und ohne Y-Achse.

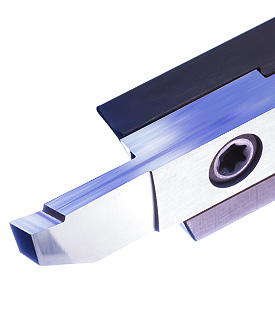

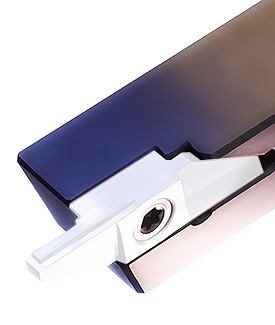

SSXA Halter
Der stabile Plattensitz und das optimal abgestimmtes Verhältnis von Stechbreite zu Stechtiefe minimiert die Schwingungen beim Drehen. Der präzise Plattensitz sorgt für extreme Wechselgenauigkeit. Mit Innenkühlung erhältlich.

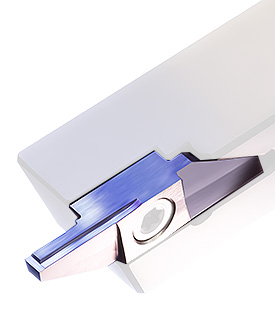

SSXA Wendeplatten
Dieterle-Werkzeuge zur Zerspanung auf Langdrehmaschinen. Dieterle Standardwerkzeuge sind beim Langdrehen, Abstechen, Einstechen, Kopierdrehen und Gewindestrehen auf eine Vielzahl von Werkstoffen abgestimmt und erzielen hervorragende Oberflächenqualitäten.
SSXA Profilplatten
Das breite Dieterle-Werkzeug Portfolio an Schneidplatten bietet noch nicht was Sie benötigen. Individuelle Profilplatten bis 13 mm Bearbeitungstiefen und maximal 3,5 mm Stechbreiten realisieren wir auf dem SSXA-Standard - so halten wir Ihre Kosten, auch bei geringeren Stückzahlen, im Zaum.

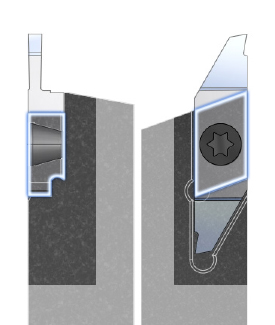

Stabiler Plattensitz
Der präzise geschliffene Plattensitz sorgt für optimale Stabilität. Bei Beschädigung der ersten Schneide ist die zweite Schneide immer noch verwendbar, da der Plattensitz komplett separat im Halter eingepasst ist.
Hohe Wechselgenauigkeit
Durch Anziehen der Schraube wird der rhombisch geschliffene Plattensitz formschlüssig in den Halter gezogen und garantiert damit eine hohe Wechselgenauigkeit und Stabilität. Gesinterte Plattensitze sind im Vergleich dazu deutlich weniger präzise. Durch die Befestigung mit nur einer Schraube ist der Plattenwechsel unkompliziert und Wechselzeiten werden reduziert.

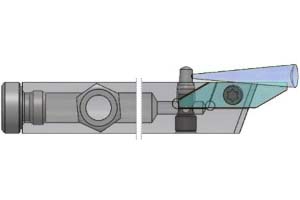

Innenkühlung mit voll einstellbarer Düse
Halter des Systems SSXA sind auch mit Innenkühlung verfügbar. Der Ölstrahl für die Kühlung kann über eine Düse mittels Klemmverschraubung eingestellt werden. Durch die gezielte Positionierung des Ölstrahls wird die Standzeit wesentlich erhöht, da Späne weggespült werden und eine optimale Kühlung erreicht wird.

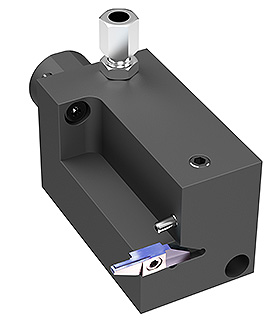

Rückseitenbearbeitung mit DREMA Haltern
Die innovativen DREMA-Rückseiten-Systeme bestechen durch:
- Höchste Stabilität durch Schwalbenschwanzführung sowie viel Vollmaterial am Halter,
- Optimierte Rüstzeiten durch Einschrauben Lösung und
- Beste Positionierungsgenauigkeit durch Voreinstellung außerhalb der Maschine.
Wir bieten DREMA Halter für Maschinen mit und ohne Y-Achse.

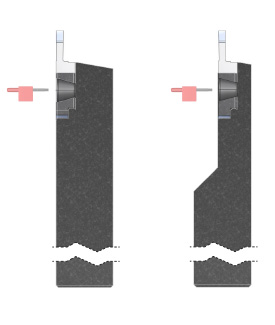

SSXA-T06
Halter und Gegenspindelhalter mit konventioneller Befestigung
Die optimal abgestimmten Verhältnisse und der staible Plattensitz des Grundhalters minimieren die Schwingungen beim Drehen. Der präzise Plattensitz sorgt für die extrem hohe Wechselgenauigkeit.
SSXA-T06 l tmax 6,2mm
Die SSXA-Gegenspindelhalter ermöglichen die Bearbeitung direkt an der Gegenspindel. Der präzise Plattensitz sorgt für die extrem hohe Wechselgenauigkeit.
SSXA-GS-T06 l tmax 6,2mm
SSXA-06

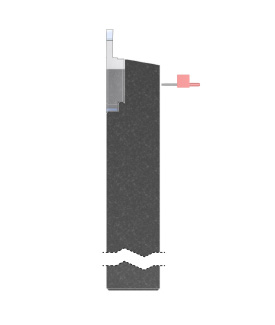

Halter mit bedienerseitiger Befestigung
Durch unser rückseitig geschraubtes Dieterle-System SSXA-06 kann der Halter beim Plattenwechsel in der Langdrehmaschine verbleiben und muss nicht ausgebaut werden.
SSXA-06 l tmax 6,2mm
SSXA-F08
Halter und Gegenspindelhalter
bis 8,5 mm Einstechtiefe

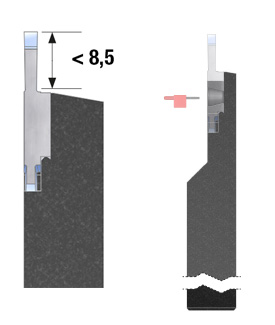

SSXA-F08 ist das Langdrehsystem für tiefere Bearbeitungen. Wir verwirklichen auf diesem prozesssicheren System Bearbeitungstiefen von 6,2 bis 8,5 mm.
SSXA-F08 l tmax 8,5mm
Die SSXA-Gegenspindelhalter ermöglichen die Bearbeitung direkt an der Gegenspindel. Der präzise Plattensitz sorgt für die extrem hohe Wechselgenauigkeit.
SSXA-GS-F08 l tmax bis 8,5mm
SSXA-T08
Halter und Gegenspindelhalter

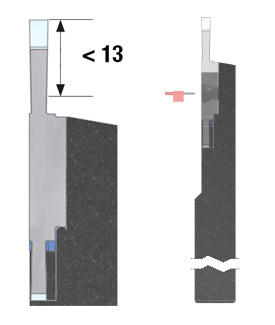

bis 13 mm Einstechtiefe
SSXA-T08 ist das Dieterle-Langdrehsystem für besonders tiefe Bearbeitungen. Auf diesem robusten System werden Stechtiefen von 8,5 bis 13 mm verwirklicht.
SSXA-T08 l tmax 13mm
Die SSXA-Gegenspindelhalter ermöglichen die Bearbeitung direkt an der Gegenspindel. Der präzise Plattensitz sorgt für die extrem hohe Wechselgenauigkeit.
SSXA-GS-T08 l tmax bis 13mm
SSXA Standard-Schneidgeometrien
Die Dieterle SSXA-Schneidgeometrien erzielen exzellente Ergebnisse bei anspruchsvollem:

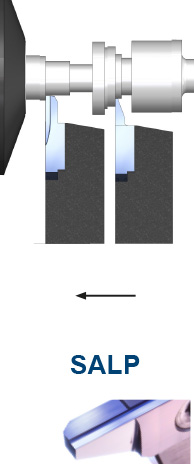

- Langdrehen mit SALP l SAEL l SAFW l SAEP
- Abstechen mit SAAK
- Einstechen mit SAAK l SAEL l SAFW l SAEP
- Kopierdrehen mit SAEP

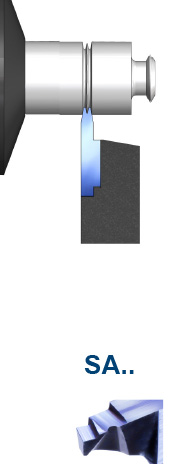

- Gewindestrehen mit SAGS l SAGSV
Mit Dieterle Beschichtungen werden unsere Werkzeuge auf eine Vielzahl von Werkstoffen abgestimmt und bieten hervorragende Oberflächenqualität sowie minimale Nebenzeiten.
SAAK

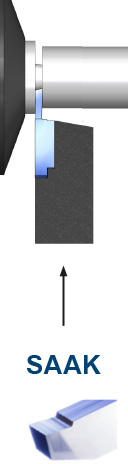

Abstechen
Die Schneidgeometrien der robusten SAAK Abstechplatten sind abgestimmt auf die Art der Anwendung und den Werkstoff.
SAAK-T06 l tmax 6,2mm SAAK-06 l tmax 6,2mm SAAK-F08 l tmax 8,5mm SAAK-T08 l tmax 13mm
SAEL

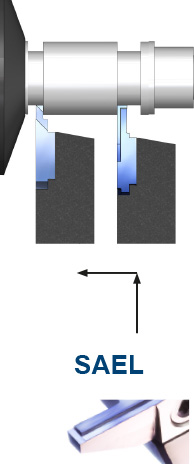

Einstechen und Langdrehen
Der doppelte Anschliff macht unsere SSXA-SAEL zur ersten Wahl für axiale und horizontale Bearbeitungen. Die 2SP bricht die Späne auch in bleifreiem Messing.
SAEL-T06 l tmax 3mm SAEL-06 l tmax 3mm SAEL-F08 l tmax 5mm
SAFW
Filigran Einstechen und Langdrehen

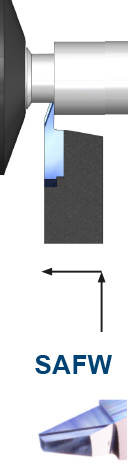

Wendeplatten mit SAFW Schliff sind spezialisiert auf feine Einstech- und Längsdreharbeiten. Mit Anstellwinkel 70° wurde die SAFW-Geometrie speziell auf kleine Werkstücke ausgelegt.
SAFW-T06 l tmax 5mm SAFW-06 l tmax 5mm
SAEP

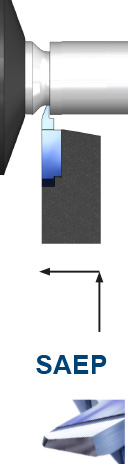

Einstechen, Lang- und Kopierdrehen
SAEP Langdrehwechselplatten sind spezialisiert auf feine Eintech- und Langdreharbeiten. Mit Anstellwinkel 63° ist die SAEP-Geometrie auch zum Kopierdrehen geeignet.
SAEP-T06 l tmax 3,9mm SAEP-06 l tmax 3,9mm
SALP
Langdrehen
Gleich zum passenden Durchmesser - mit top Oberfläche. SALP-T06 die Dieterle Langdrehplatte zum Längsdrehen.
SALP-T06 l tmax 5mm SALP-06 l tmax 5mm

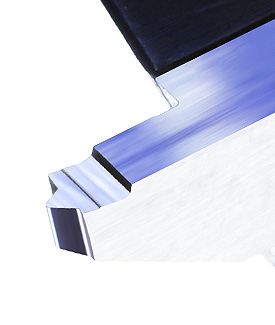

SAGS

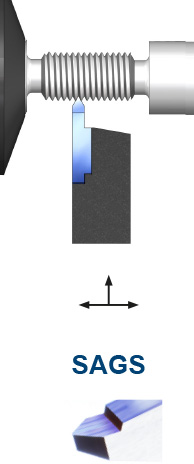

Teilprofil Gewindestrehlen
Geschliffene Platten zum Gewindestrehlen. SAGS für Teilprofile in unterschiedlichen Steigungsbereichen. Mit 60° oder 55° Flankenwinkel.
SAGSV

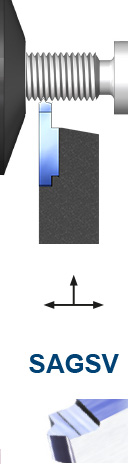

Vollprofil Gewindestrehlen
Geschliffene Platten zum Gewindestrehlen. SAGSV für Vollprofile in unterschiedlichen Steigungsbereichen. Mit 60° Flankenwinkel.

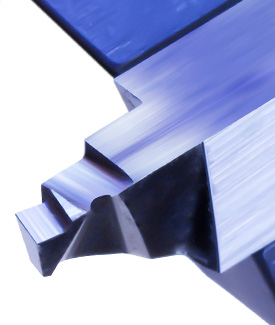

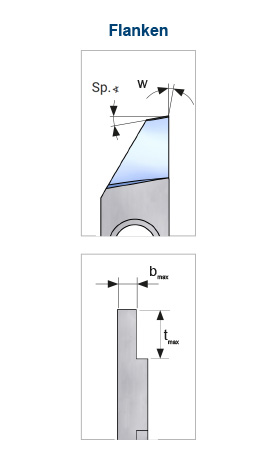

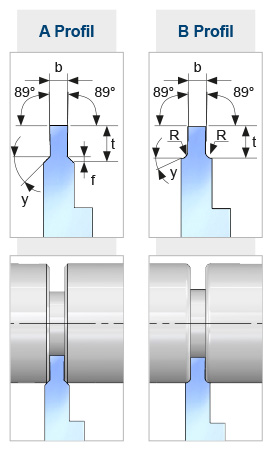

Profilplatten
Sonderplatten für alle Anwendungen

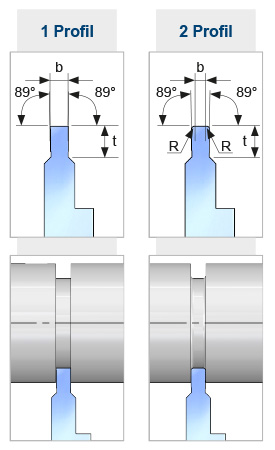

Die Auswahl des Langdrehsystems für SSXA Profilplatten ist abhängig von den Anforderungen:

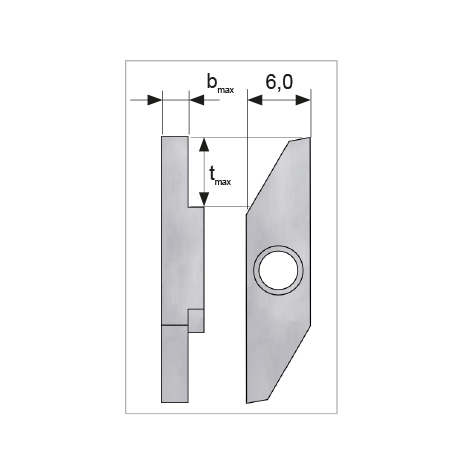

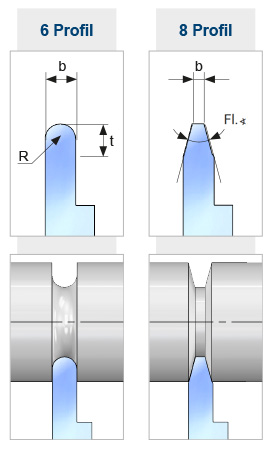

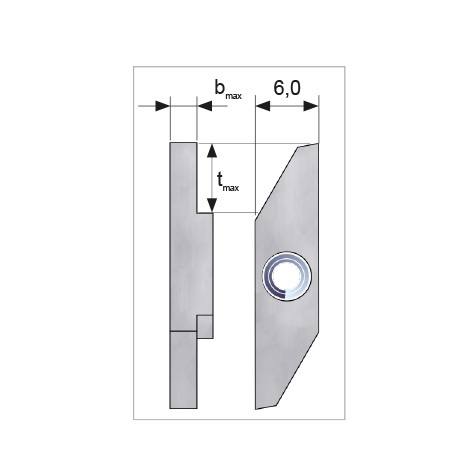

Stechtiefe bis 6,2 und -breite bis 2,5: SA..-T06 Rohling SA..-06 Rohling
Stechtiefe bis 8,5 und -breite bis 2,5: SA..-F08 Rohling
Stechtiefe bis 13 und -breite 3,5: SA..-T08 Rohling
Dieterle Beschichtungen für SSXA Langdrehwerkzeuge

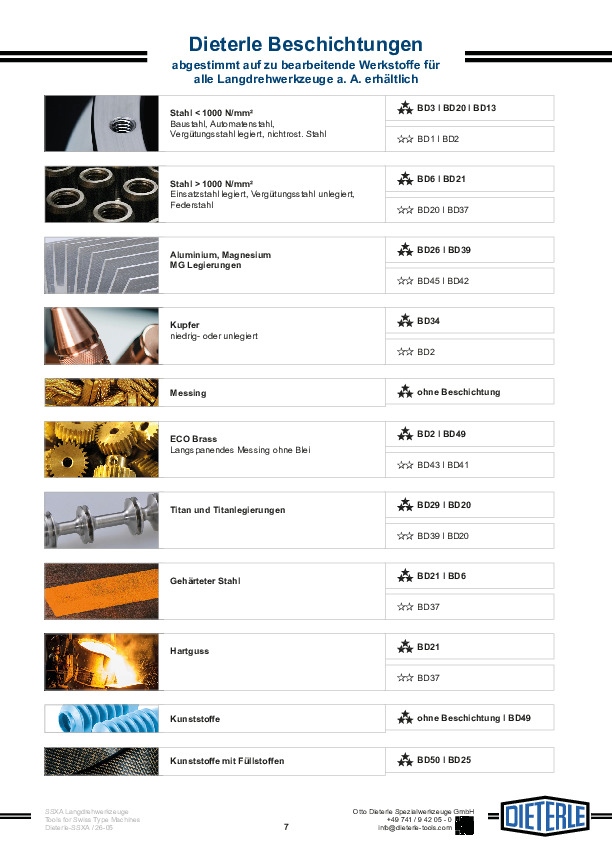

Jeder zu bearbeitende Werkstoff stellt spezielle Anforderungen an Langdrehwerkzeuge. Dieterle verfügt über mehr als 20 angepasste Beschichtungsoptionen im Repertoire, um die Werkzeuge auf den jeweiligen Werkstoff abzustimmen.
Wählen Sie die richtige Beschichtung oder lassen Sie sich von uns beraten
Dieterle Beschichtungsenpfehlungen Langdrehwerkzeuge

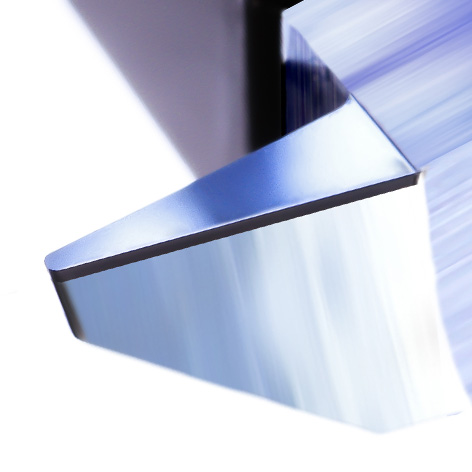

SSXA PKD Bestückt
Werden die zu bearbeitenden Werkstoffe härter, zäher und abrassiver, stellen Dieterle Werkzeuge auf die härtesten verfügbaren Schneidstoffe um - Insustriediemanten.
Die Vorteile von Polykristallinen Diamanten (PKD) nutzten wir je nach Einsatzgebiet. Dieterle Schneidwerkzeuge erzielen PKD bestückt, bei richtiger Anwendung, die längsten Standzeiten und die höchst mögliche Prozesssicherheit.
Sprechen Sie uns an, wir beraten Sie gern.
SSXA Werkzeugkatalog für Langdrehmaschinen
Herunterladen ⇓

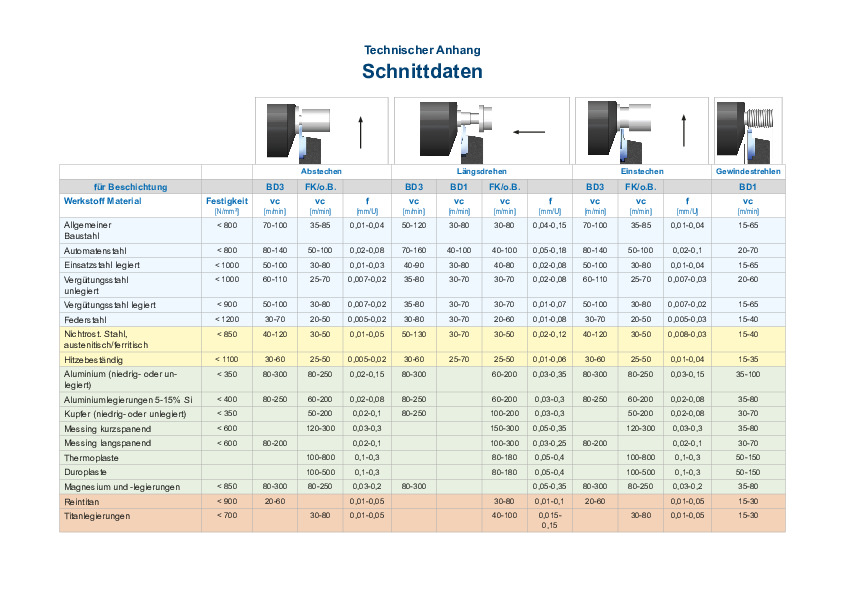

Schnittdaten für SSXA Langdrehwerkzeuge
Herunterladen ⇓
Beschichtungen für Dieterle Langdrehwerkzeuge in Abhängigkeit zum Werkstoff
Herunterladen ⇓Dazu passende Dieterle Lösungen:
ANF
ANF bietet eine flexible Lösung für filigrane Drehteile mit einer Stechbreite von 0,65 bis 8 mm.
SSXC
Das SSXC Langdrehsystem wird von oben geschraubt. Die Langdrehwerkzeuge bieten vielfältige Einsatzmöglichkeiten, die höchste Ansprüche an Stabilität stellen.
Beschichtungen
Jeder zu bearbeitende Werkstoff stellt spezielle Anforderungen an Langdrehwerkzeuge. Dieterle verfügt über mehr als 20 angepasste Beschichtungsoptionen im Repertoire, um die Werkzeuge auf den jeweiligen Werkstoff abzustimmen.
Innenbearbeitung
Dieterle bietet drei Drehwerkzeugsysteme für die Innenbearbeitung. Je nach Anwendungsbereich höchste Flexibilität bei der Innenbearbeitung ab einem Durchmesser von 0,7 mm.
