Halter für Wendeschneidplatten nach ISO 1832
Dieterle System Unicop

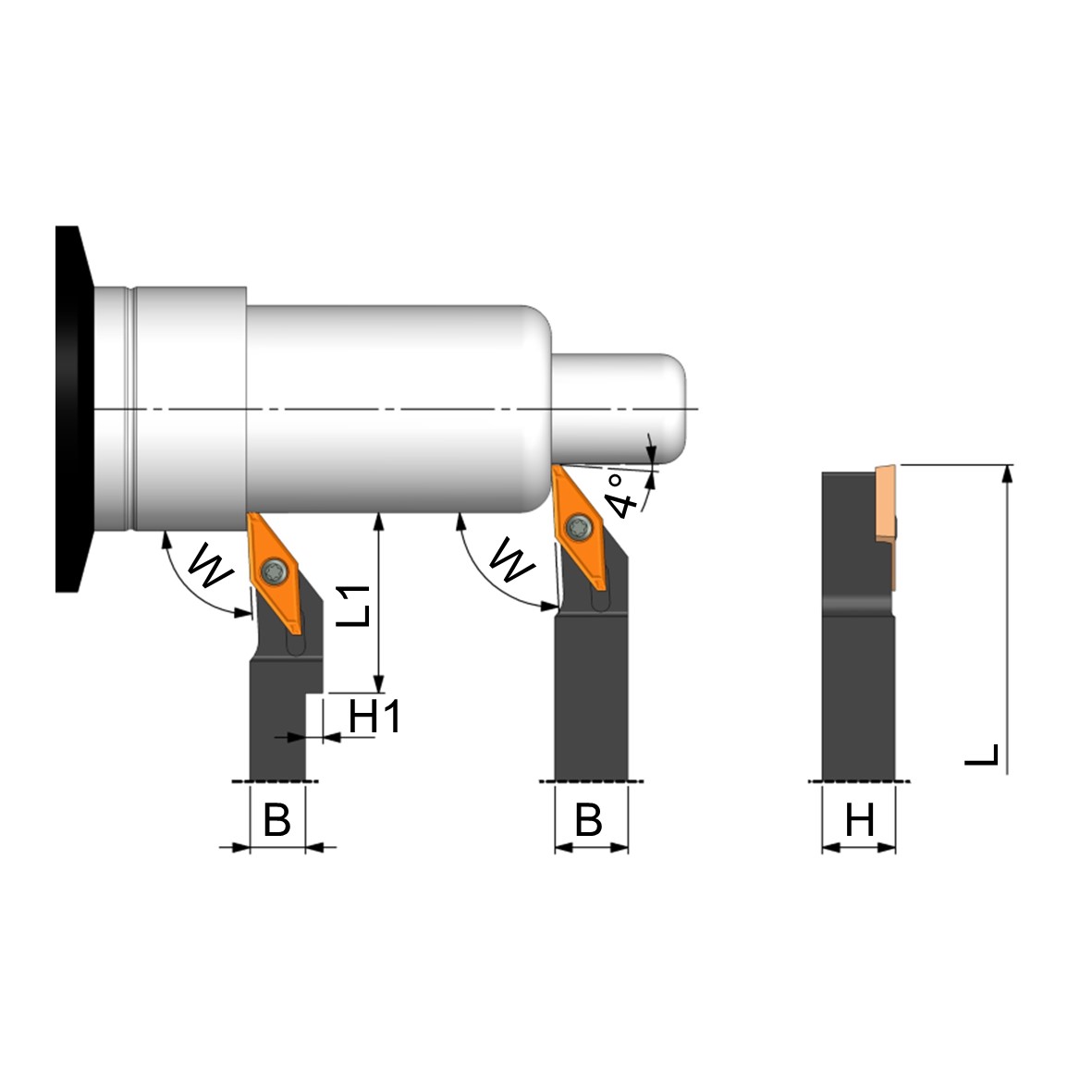

Rechtsausführungen gezeichnet
Passende Wendeschneidplatten nach ISO 1832:
Zubehör:
IK Zubehör:
1. Düse: 8x8-20x20
2. Klemmschraube:
12x12 16x16-20x20
3. Verschlussstopfen:
12x12 16x16-20x20
4. Gerade Einschraubverschraubung:
12x12 16x16-20x20
| Bezeichnung | Artikel-Nr. | Drehrichtung | H | B | L | W | W1 | L1 | H1 | IK | IK-Anschluss | In Warenkorb | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SDAC-90-1335-0808-L | 103257 | L | 8 | 8 | 140 | 90° | 4° | 25 | 2 | Ohne IK | - | ||
| SDAC-90-1335-0808-R | 103258 | R | 8 | 8 | 140 | 90° | 4° | 25 | 2 | Ohne IK | - | ||
| SDAC-90-1335-1010-L | 103259 | L | 10 | 10 | 140 | 90° | 4° | - | - | Ohne IK | - | ||
| SDAC-90-1335-1010-R | 103260 | R | 10 | 10 | 140 | 90° | 4° | - | - | Ohne IK | - | ||
| SDAC-90-1335-1212-L | 103261 | L | 12 | 12 | 140 | 90° | 4° | - | - | Ohne IK | - | ||
| SDAC-90-1335-1212-R | 103262 | R | 12 | 12 | 140 | 90° | 4° | - | - | Ohne IK | - | ||
| SDAC-90-1335-1616-L | 103263 | L | 16 | 16 | 125 | 90° | 4° | - | - | Ohne IK | - | ||
| SDAC-90-1335-1616-R | 103264 | R | 16 | 16 | 125 | 90° | 4° | - | - | Ohne IK | - | ||
| SDAC-90-1335-2020-L | 103265 | L | 20 | 20 | 125 | 90° | 4° | - | - | Ohne IK | - | ||
| SDAC-90-1335-2020-R | 103266 | R | 20 | 20 | 125 | 90° | 4° | - | - | Ohne IK | - | ||
| SDAC-93-1335-0808-L | 103267 | L | 8 | 8 | 140 | 93° | 1° | 25 | 2 | Ohne IK | - | ||
| SDAC-93-1335-0808-R | 103268 | R | 8 | 8 | 140 | 93° | 1° | 25 | 2 | Ohne IK | - | ||
| SDAC-93-1335-1010-L | 103269 | L | 10 | 10 | 140 | 93° | 1° | - | - | Ohne IK | - | ||
| SDAC-93-1335-1010-R | 103270 | R | 10 | 10 | 140 | 93° | 1° | - | - | Ohne IK | - | ||
| SDAC-93-1335-1212-IK-VL-R | 153054 | R | 12 | 12 | 95 | 93° | 1° | - | - | Mit IK | IK-VL | ||
| SDAC-93-1335-1212-IK-VR-R | 153053 | R | 12 | 12 | 95 | 93° | 1° | - | - | Mit IK | IK-VR | ||
| SDAC-93-1335-1212-L | 103271 | L | 12 | 12 | 140 | 93° | 1° | - | - | Ohne IK | - | ||
| SDAC-93-1335-1212-R | 103272 | R | 12 | 12 | 140 | 93° | 1° | - | - | Ohne IK | - | ||
| SDAC-93-1335-1616-IK-VR-L | 161325 | L | 16 | 16 | 95 | 93° | 1° | - | - | Mit IK | IK-VR | ||
| SDAC-93-1335-1616-L | 103273 | L | 16 | 16 | 125 | 93° | 1° | - | - | Ohne IK | - | ||
| SDAC-93-1335-1616-R | 103274 | R | 16 | 16 | 125 | 93° | 1° | - | - | Ohne IK | - | ||
| SDAC-93-1335-2020-L | 103275 | L | 20 | 20 | 125 | 93° | 1° | - | - | Ohne IK | - | ||
| SDAC-93-1335-2020-R | 103276 | R | 20 | 20 | 125 | 93° | 1° | - | - | Ohne IK | - |
