MWE-VT [M 60°]

Gewindefräser ins Volle MWE-VT

Innengewindewirbeln ins Volle - in nur einem Arbeitsgang eine Bohrung und ein Gewinde im Wirbelverfahren herstellen

  • Spart Werkzeugplatz in der Maschine
  • Für die Herstellung von metrischen ISO Gewinden mit einem Flankenwinkel von 60°
  • Ideal geeignet für langspanende Materialien wie Titan, rostfreie Stähle, etc.
  • R = Rechtsschneidend
  • X = Abstand Fräserachse zum Flankendurchmesser

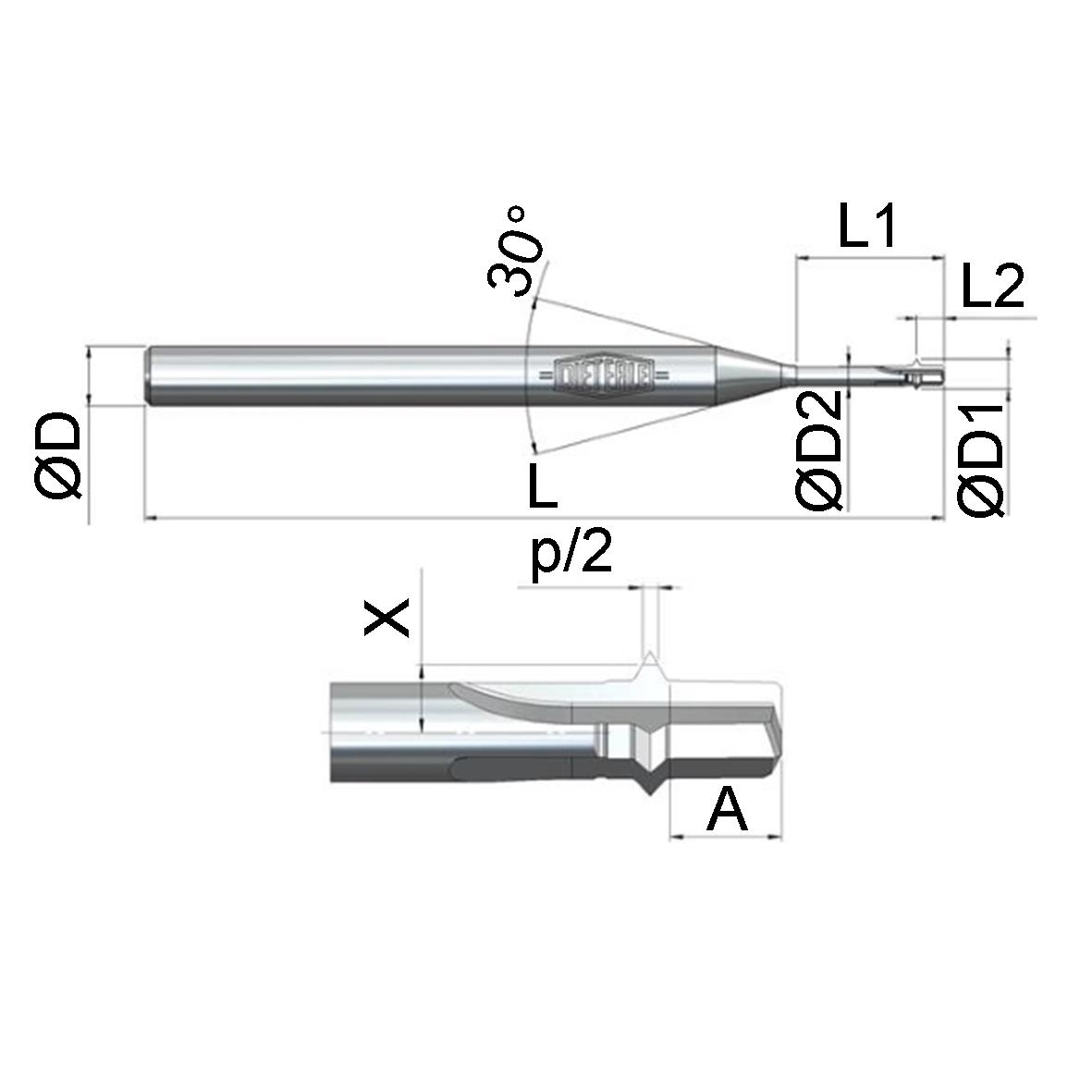

Rechtsausführungen gezeichnet

Sonderausführungen für verschiedene Gewindearten und Gewindetiefen sind auf Anfrage verfügbar



Bezeichnung Artikel-Nr. M 60° ØD1 ØD2 L1 L2 A L ØD X Schneiden In Warenkorb
MWE-VT-2S-M1X0.25-A0.5-R 164682 M1 x 0,25 0,8 0,38 3,6 0,6 0,5 40 3 0,29 2

Stk.
MWE-VT-2S-M1.2X0.25-A0.5-R 164683 M1,2 x 0,25 0,9 0,48 3,6 0,6 0,5 40 3 0,34 2

Stk.
MWE-VT-2S-M1.4X0.3-A0.6-R 161712 M1,4 x 0,3 1,0 0,58 4,2 0,7 0,6 40 3 0,37 2

Stk.
MWE-VT-2S-M1.6X0.3-A0.6-R 164685 M1,6 x 0,3 1,1 0,64 4,7 0,7 0,6 40 3 0,40 2

Stk.
MWE-VT-2S-M1.8X0.35-A0.6-R 161711 M1,8 x 0,35 1,2 0,74 4,7 0,7 0,6 40 3 0,45 2

Stk.
MWE-VT-2S-M2X0.4-A0.6-R 161709 M2 x 0,4 1,4 0,80 4,8 0,8 0,6 40 3 0,53 2

Stk.
MWE-VT-3S-M2.5X0.45-A0.6-R 164687 M2,5 x 0,45 1,7 1,00 6,8 0,8 0,6 40 3 0,66 3

Stk.
MWE-VT-3S-M3X0.5-A0.6-R 164688 M3 x 0,5 1,9 1,30 6,8 0,8 0,6 40 3 0,73 3

Stk.
MWE-VT-3S-M3.5X0.6-A0.6-R 164689 M3,5 x 0,6 2,3 1,50 6,8 0,8 0,6 40 3 0,89 3

Stk.
MWE-VT-3S-M4X0.7-A0.6-R 164690 M4 x 0,7 2,6 1,60 8,9 0,8 0,6 45 3 1,00 3

Stk.
MWE-VT-4S-M5X0.8-A0.6-R 164691 M5 x 0,8 3,2 2,10 9,0 0,9 0,6 45 4 1,25 4

Stk.
MWE-VT-4S-M6X1-A0.6-R 164692 M6 x 1 3,8 2,50 10,0 1,0 0,6 50 4 1,47 4

Stk.
MWE-VT-4S-M8X1.25-A0.6-R 164693 M8 x 1,25 5,0 3,40 19,1 1,1 0,6 60 6 1,96 4

Stk.
MWE-VT-4S-M10X1.5-A0.6-R 164695 M10 x 1,5 6,2 4,20 19,1 1,4 0,6 60 8 2,45 4

Stk.
