FS-10 Profilplatten

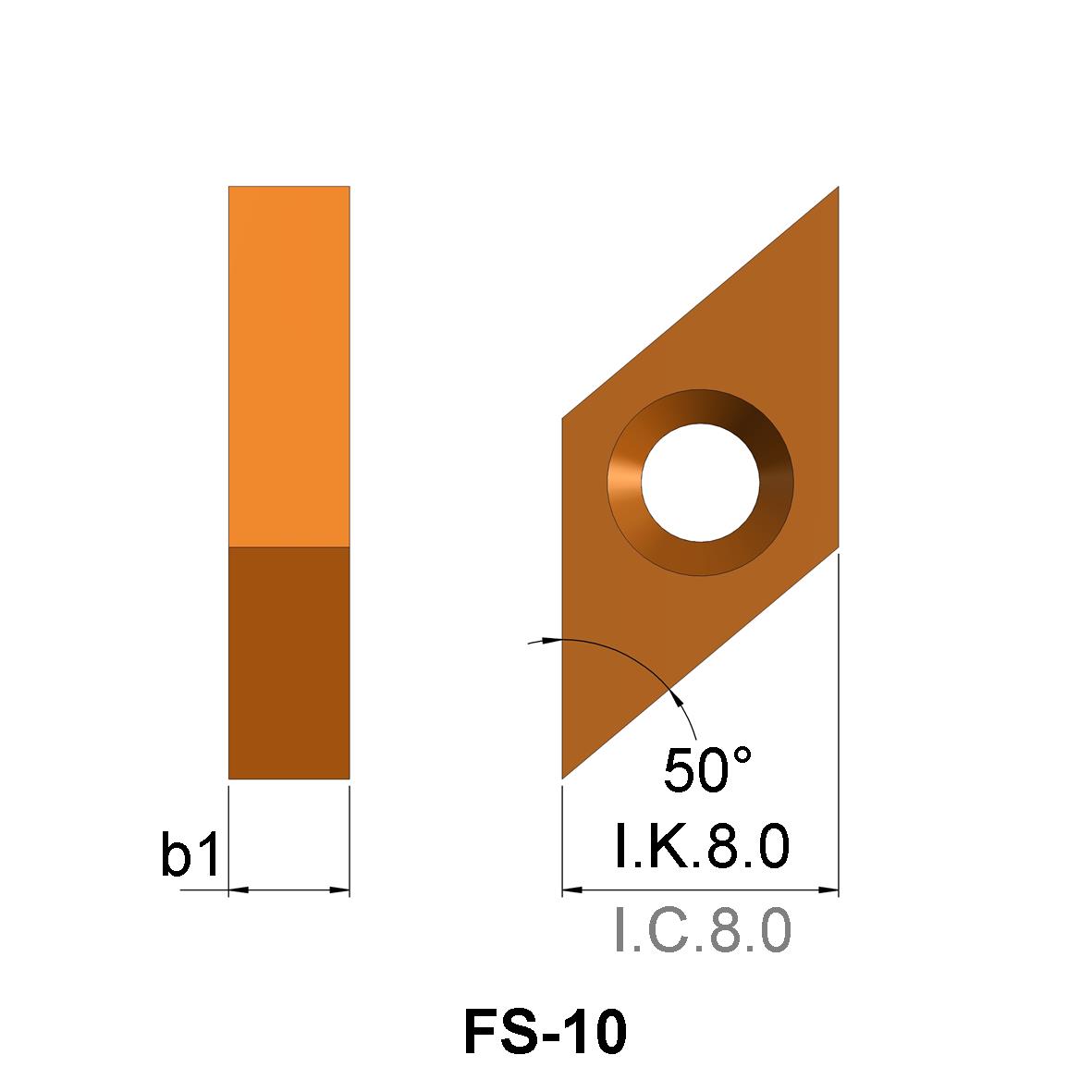

Profilplatten Rohlinge

  • Vier verschiedene Typen
    • FS-10-350 mit b1 = 3,5 mm
    • FS-10-400 mit b1 = 4,0 mm
    • FS-10-600 mit b1 = 6,0 mm
    • FS-10-800 mit b1 = 8,0 mm
  •  HM-Sorte K10 oder FK

Sie haben Interesse an unseren FS-10.. Profilplatten?
Hier können Sie uns alle relevanten Bestellparameter nennen.

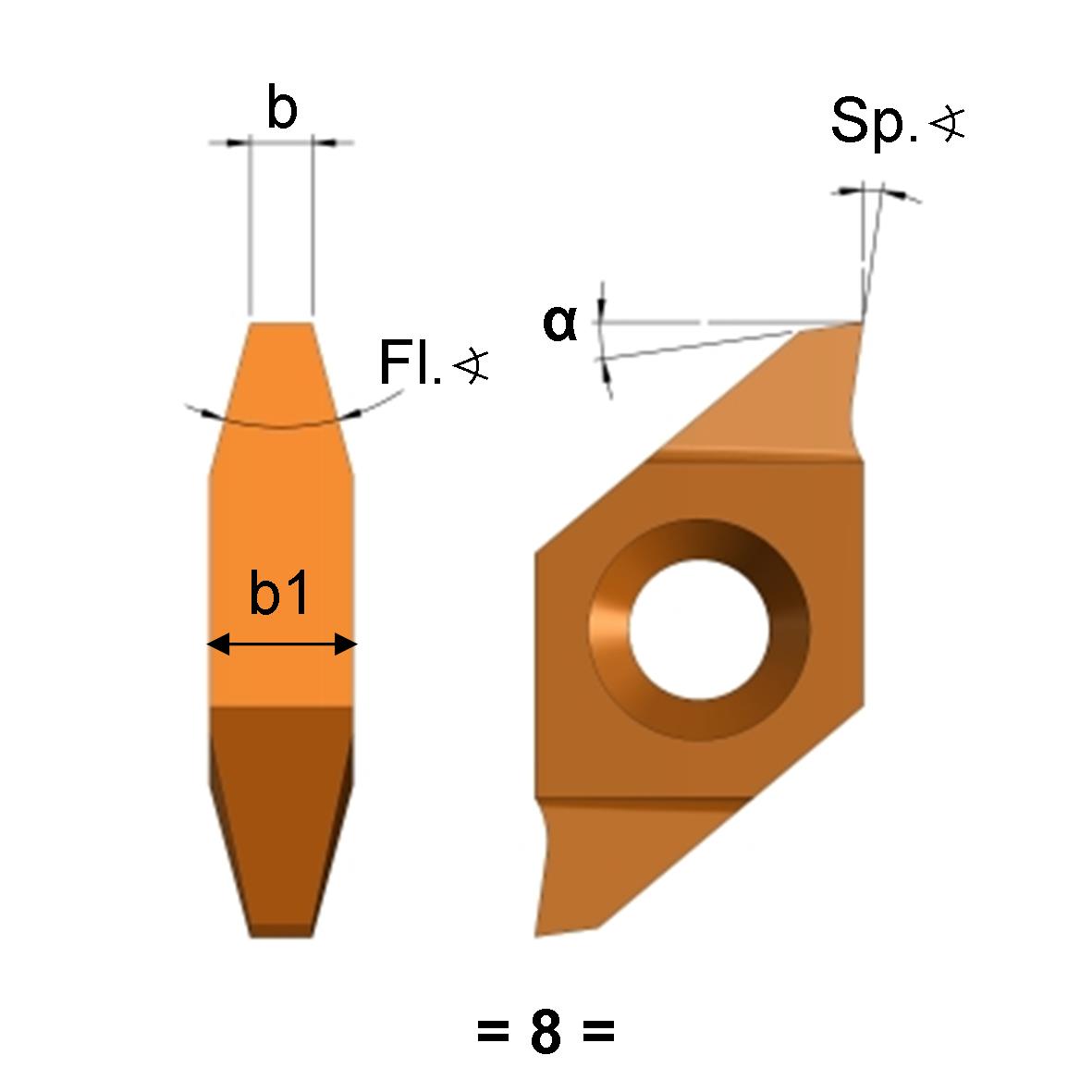

Rechtsausführungen gezeichnet

Passender Halter:

Für die Auswahl des Halters bitte beachten:

  • FS-10-350 mit b1 = 3,5 mm
    → ANF-10 Halter, ANF-10-3.5-AX Axialeinstechhalter
  • FS-10-400 mit b1 = 4,0 mm
    → ANF-10 Halter
  • FS-10-600 mit b1 = 6,0 mm
    → ANF-10-6 Halter
  • FS-10-800 mit b1 = 8,0 mm
    → ANF-10-8 Halter

Passender Halter für ESCOMATIC Maschinen:

System ANF Schnittdaten

Das System ANF ist auf Anfrage auch PKD bestückt verfügbar



Bezeichnung Artikel-Nr. b1 max. Formtiefe HM-Sorte In Warenkorb
FS-10-350-UG-N-G1A-K10 100988 3,5 3,5 K10

Stk.
FS-10-350-UG-N-G1A-FK 100987 3,5 3,5 FK

Stk.
FS-10-400-UG-N-G1A-K10 100997 4,0 3,5 K10

Stk.
FS-10-400-UG-N-G1A-FK 100996 4,0 3,5 FK

Stk.
FS-10-600-UG-N-G1A-K10 101006 6,0 3,5 K10

Stk.
FS-10-800-UG-N-G1A-K10 101012 8,0 3,5 K10

Stk.
