Serie 131

Zeus Rändelformwerkzeug 131

Erstklassig für alle Rändelprofile,bestechend durch seine einfache Handhabung

Alle Halter mit Click-PinR System ausgestattet – für schnelles Umrüsten der Rändelräder
Gewindestifte im Schaft zur Freiwinkelkorrektur
Hartmetall-Laufstift
Modularer Schaftaufbau: Schaftgröße 10 x 10 mm optional adaptierbar

Weitere Varianten auf Anfrage erhältlich.

Linke Ausführung aller Schaftabmessungen auf Anfrage erhältlich.

Passende Rändelräder:

Rändelprofile am Werkstück DIN 82:

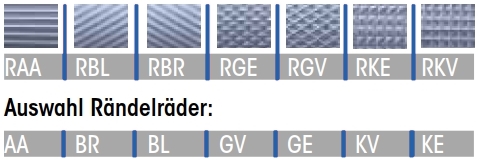

Einstichrändelung

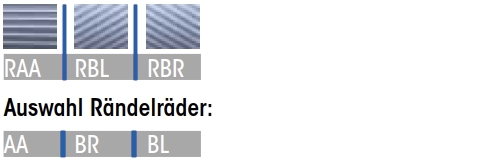

Längsrändelung

Rändelverfahren und Werkzeugeigenschaften

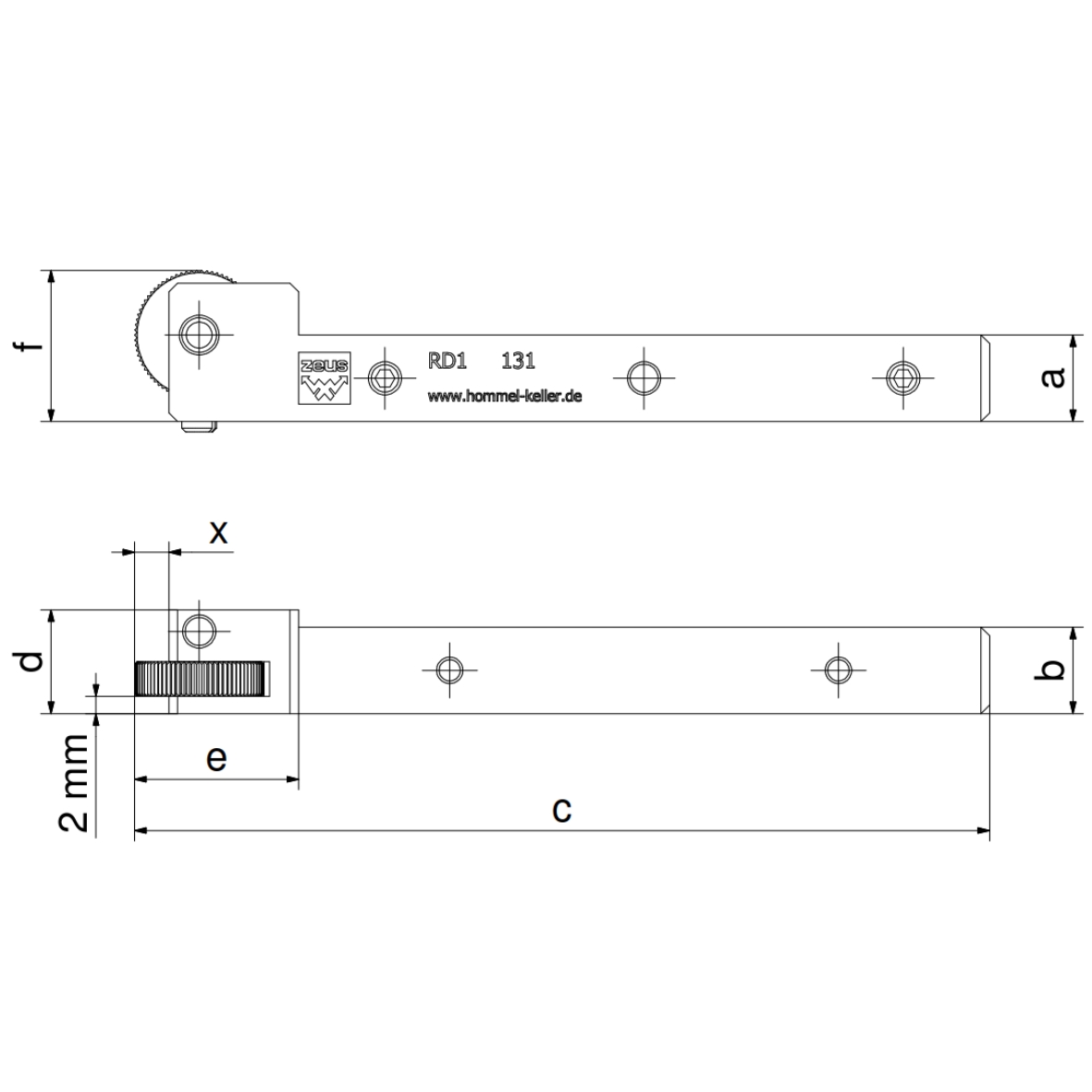

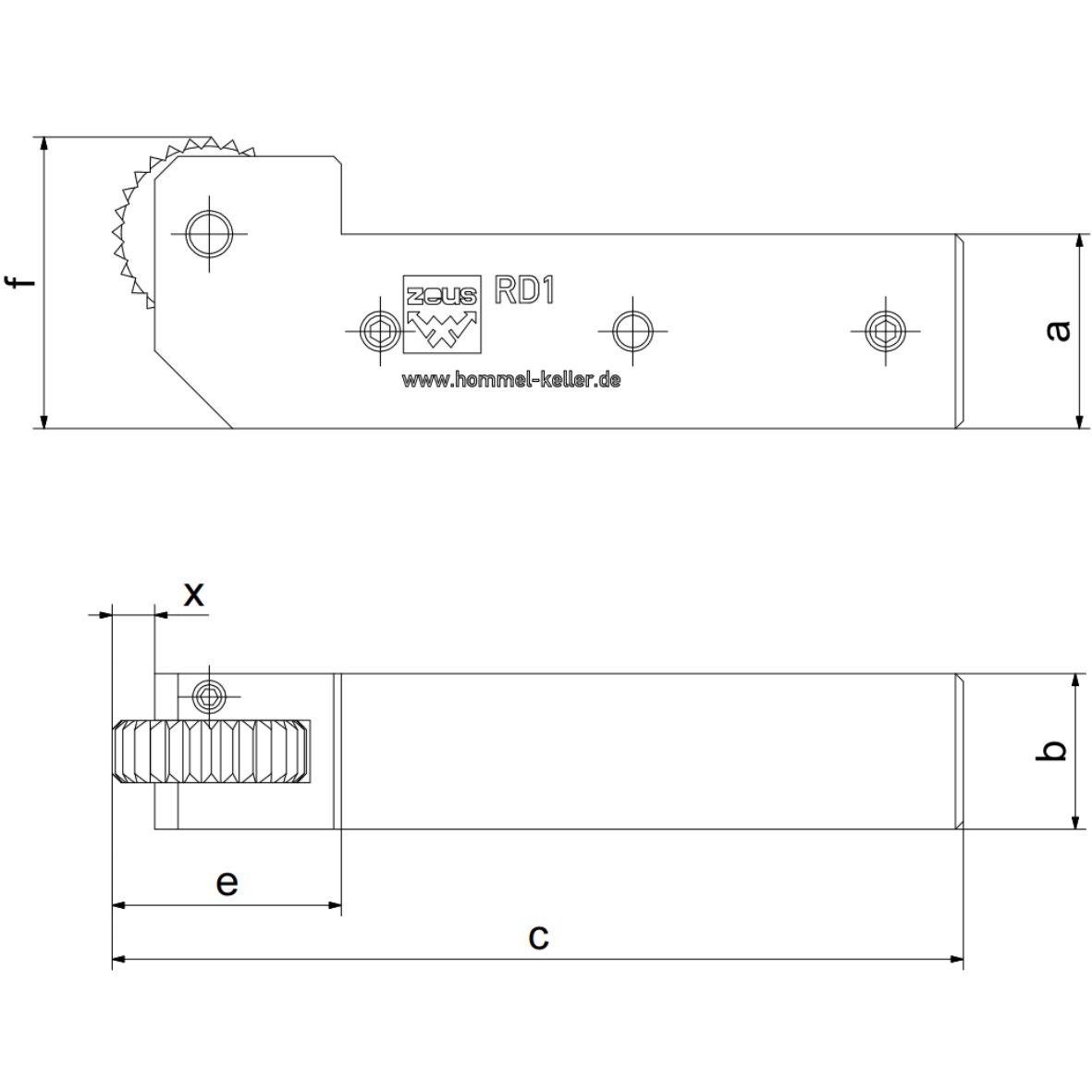

Bezeichnung	Artikel-Nr.	Arbeitsbereich Ø	a	b	c	d	e	f	x	Rändelräder (Ø x b x b)	In Warenkorb

131-10R150404-VS-A	31002706	3-50	10	10	99	12	19	17,5	1,5 / 4	10 / 15 x 4 x 4	Stk.
131-12R150404-VS-A	31002707	3-50	12	12	99	12	19	19,5	1,5 / 4	10 / 15 x 4 x 4	Stk.
131-16R150404-VS-A	31002708	3-50	16	16	99	19	19	23,5	1,5 / 4	10 / 15 x 4 x 4	Stk.
131-20U250806-A-Z	31000714	8-200	20	20	109,5	-	29,5	32,5	3 / 5,5	20 / 25 x 8 x 6	Stk.
131-25U250806-A-Z	31000715	8-200	25	20	109,5	-	29,5	37,5	3 / 5,5	20 / 25 x 8 x 6	Stk.
