Zeus Rändelformwerkzeug 132

Erstklassig für alle Rändelprofile und Anwendungen bis an den Bund

  • Rändelrad über Hartmetall-Bundbolzen fixiert
  • Gewindestifte im Schaft zur Freiwinkelkorrektur
  • Modularer Schaftaufbau: Schaftgröße 10 x 10 mm optional adaptierbar

Weitere Varianten auf Anfrage erhältlich.

Linke Ausführung aller Schaftabmessungen auf Anfrage erhältlich.

Passende Rändelräder:

Rändelprofile am Werkstück DIN 82:

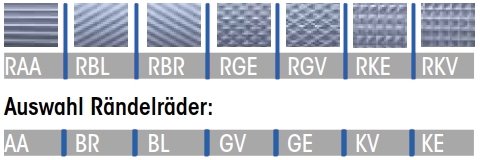

Einstichrändelung

Rändelprofile am Werkstück DIN 82: Einstichrändelung

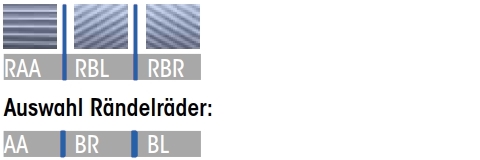

Längsrändelung

Rändelprofile am Werkstück DIN 82: Längsrändelung

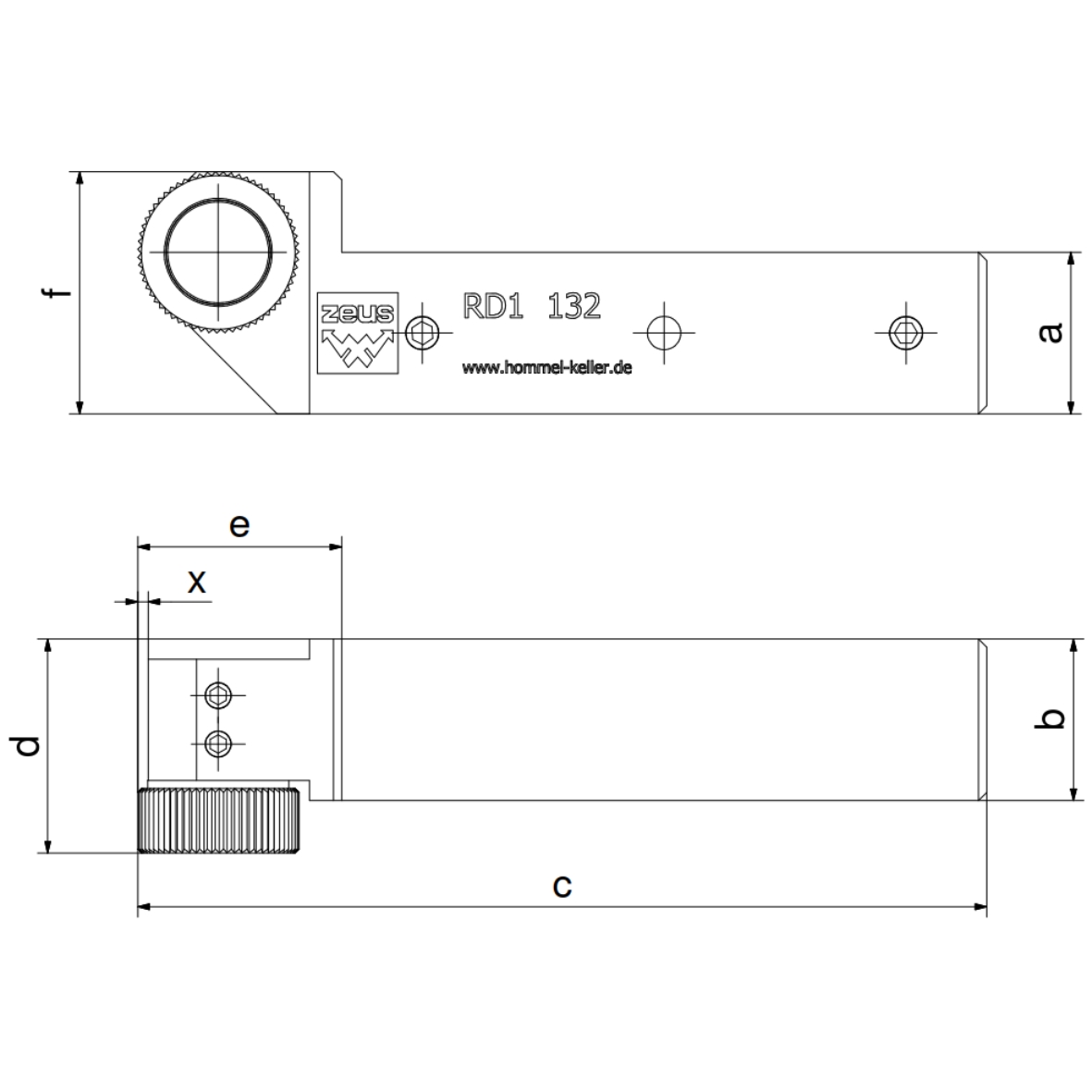

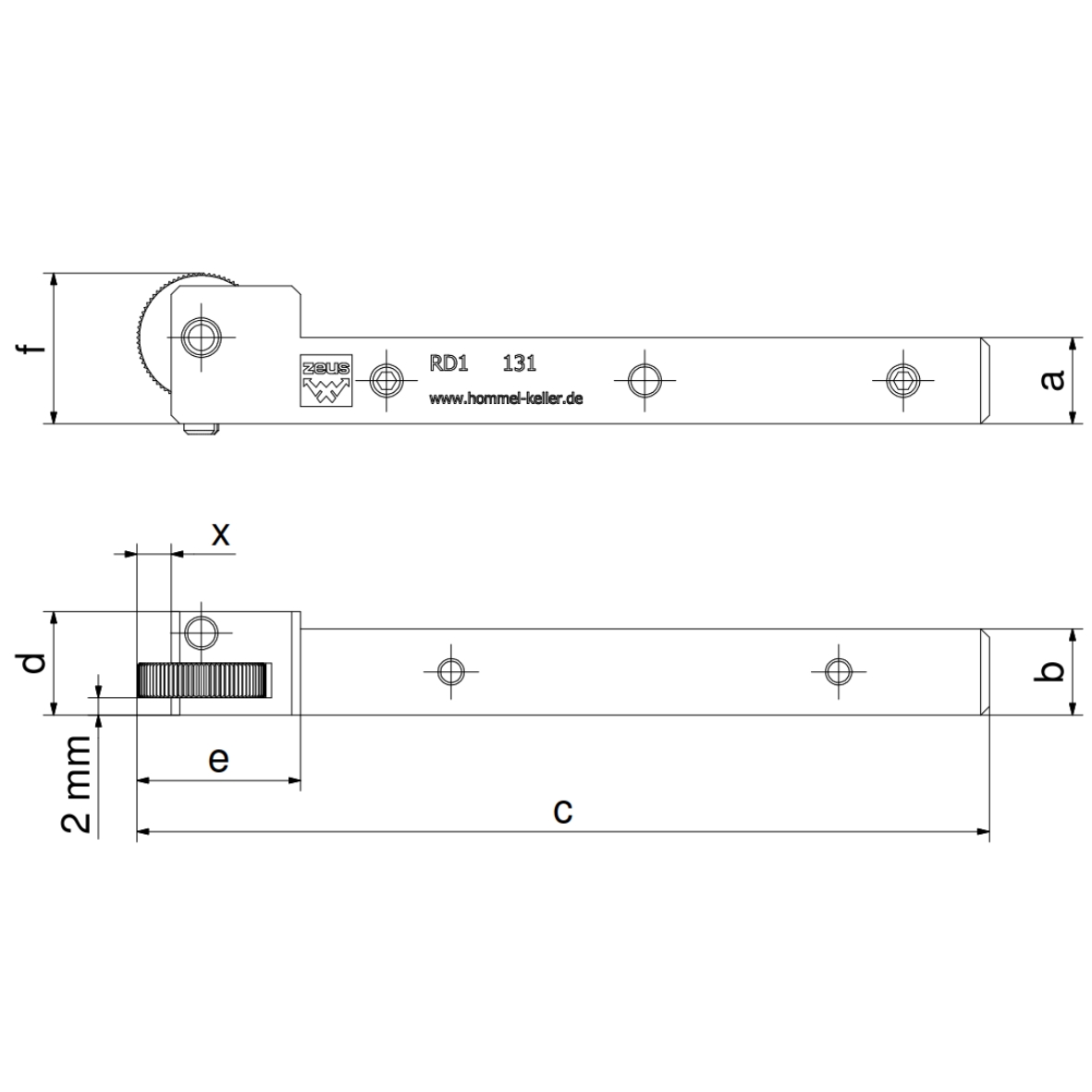

Bezeichnung Artikel-Nr. Arbeitsbereich Ø a b c d e f x Rändelräder (Ø x b x b) In Warenkorb
132-10R150606A11-VS-A 31002726 3-50 10 10 101 19 21 18 1,3 15 x 6 x 6A11

Stk.
132-12R150606A11-VS-A 31002227 3-50 12 12 101 19 21 20 1,3 15 x 6 x 6A11

Stk.
132-16R150606A11-VS-A 31002729 3-50 16 16 101 19 21 24 1,3 15 x 6 x 6A11

Stk.
132-20U200806A13-A 31000742 8-200 20 20 105,5 24 25,3 30 1,3 20 x 8 x 6A13

Stk.
132-25U200806A13-A 31000743 8-200 25 20 105,5 24 25,3 30 1,3 20 x 8 x 6A13

Stk.
