Ideal für kleinste Werkstückdurchmesser, bestechend durch seine schonende Tangential-Profilierung
Weitere Varianten auf Anfrage erhältlich.
Linke Ausführung aller Schaftabmessungen auf Anfrage erhältlich.
Passende Rändelräder:

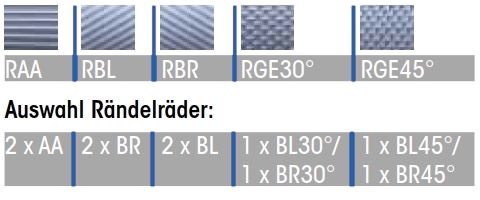

Rändelprofile am Werkstück DIN 82:
Einstich- / Längsrändelung

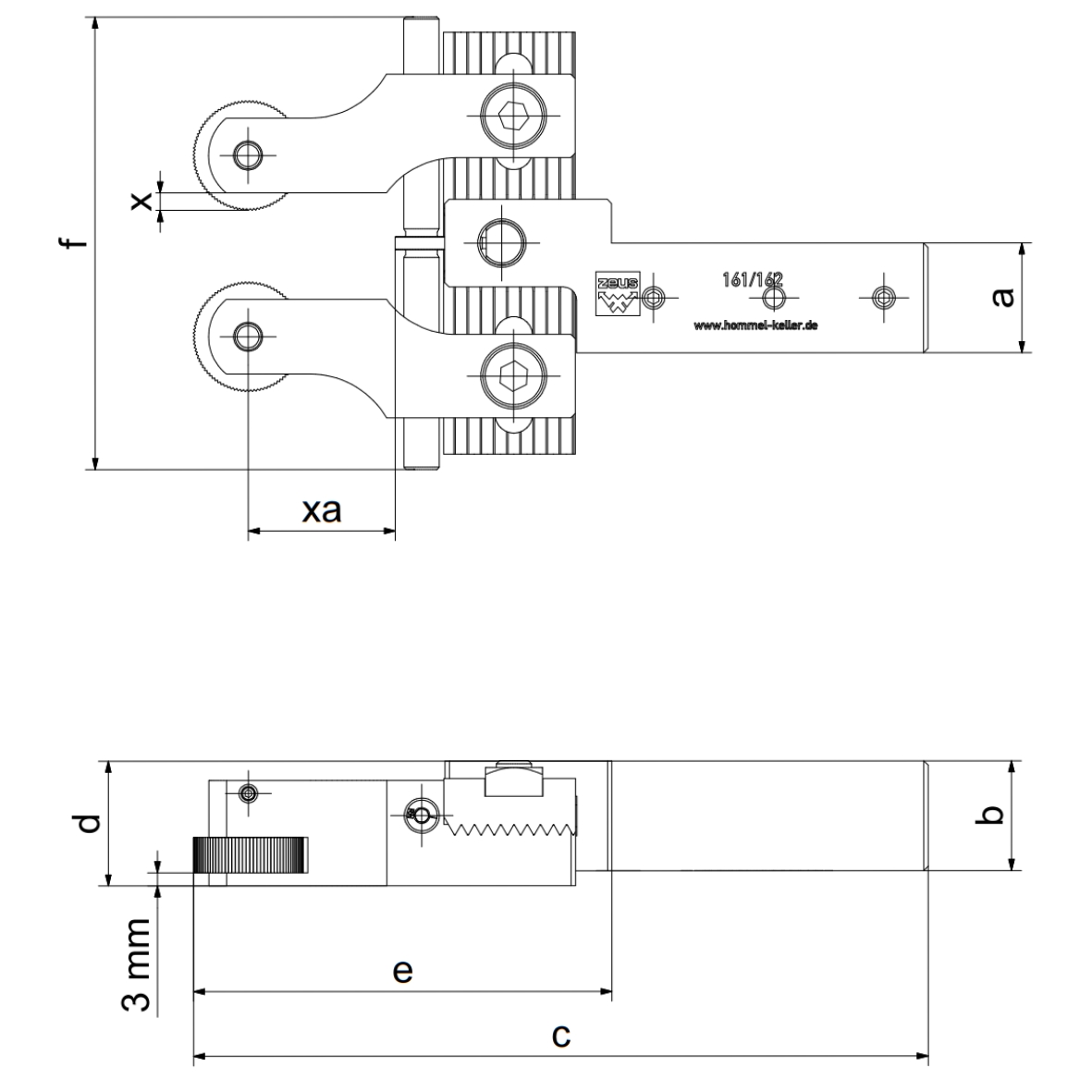

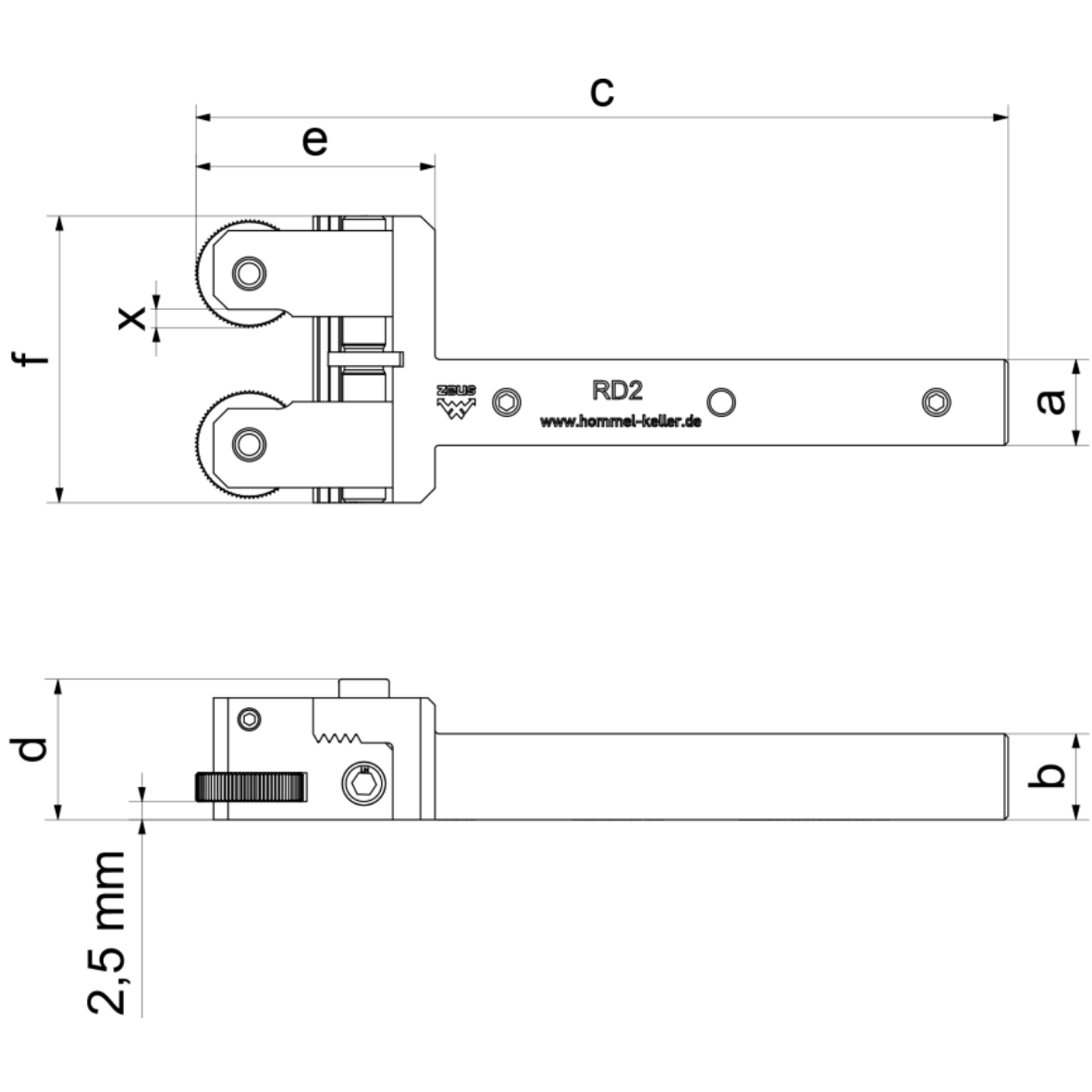

| Bezeichnung | Artikel-Nr. | Arbeitsbereich Ø | a | b | c | d | e | f | xa | x | Rändelräder (Ø x b x b) | In Warenkorb | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 161-10R150404-VS-A | 31002719 | 0-15 | 10 | 10 | 113,4 | 19,6 | 33,4 | 40 | - | 2,5 | 15 x 4 x 4 | ||
| 161-12R150404-VS-A | 31002722 | 0-15 | 12 | 12 | 113,4 | 19,6 | 33,4 | 40 | - | 2,5 | 15 x 4 x 4 | ||
| 161-16R150404-VS-A | 31002724 | 0-15 | 16 | 16 | 113,4 | 19,6 | 33,4 | 40 | - | 2,5 | 15 x 4 x 4 | ||
| 161-20M250806 | 31002127-1 | 3,5-65 | 20 | 25 | 164,8 | 28,4 | 92,8 | 103 | 33,5 | 1,5 | 20 x 8 x 6 | ||
| 161-20M250806 | 31002127-2 | 0-65 | 20 | 25 | 167,3 | 28,4 | 95,3 | 103 | 33,5 | 4 | 25 x 8 x 6 |
