Ideal für kleinste Werkstückdurchmesser und Anwendungen bis an den Bund
Weitere Varianten auf Anfrage erhältlich.
Linke Ausführung aller Schaftabmessungen auf Anfrage erhältlich.

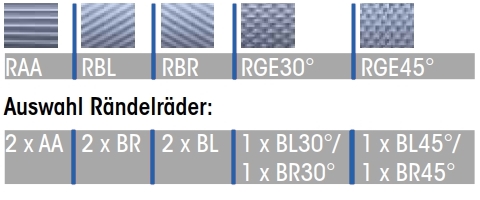

Passende Rändelräder:
Rändelprofile am Werkstück DIN 82:
Einstich- / Längsrändelung

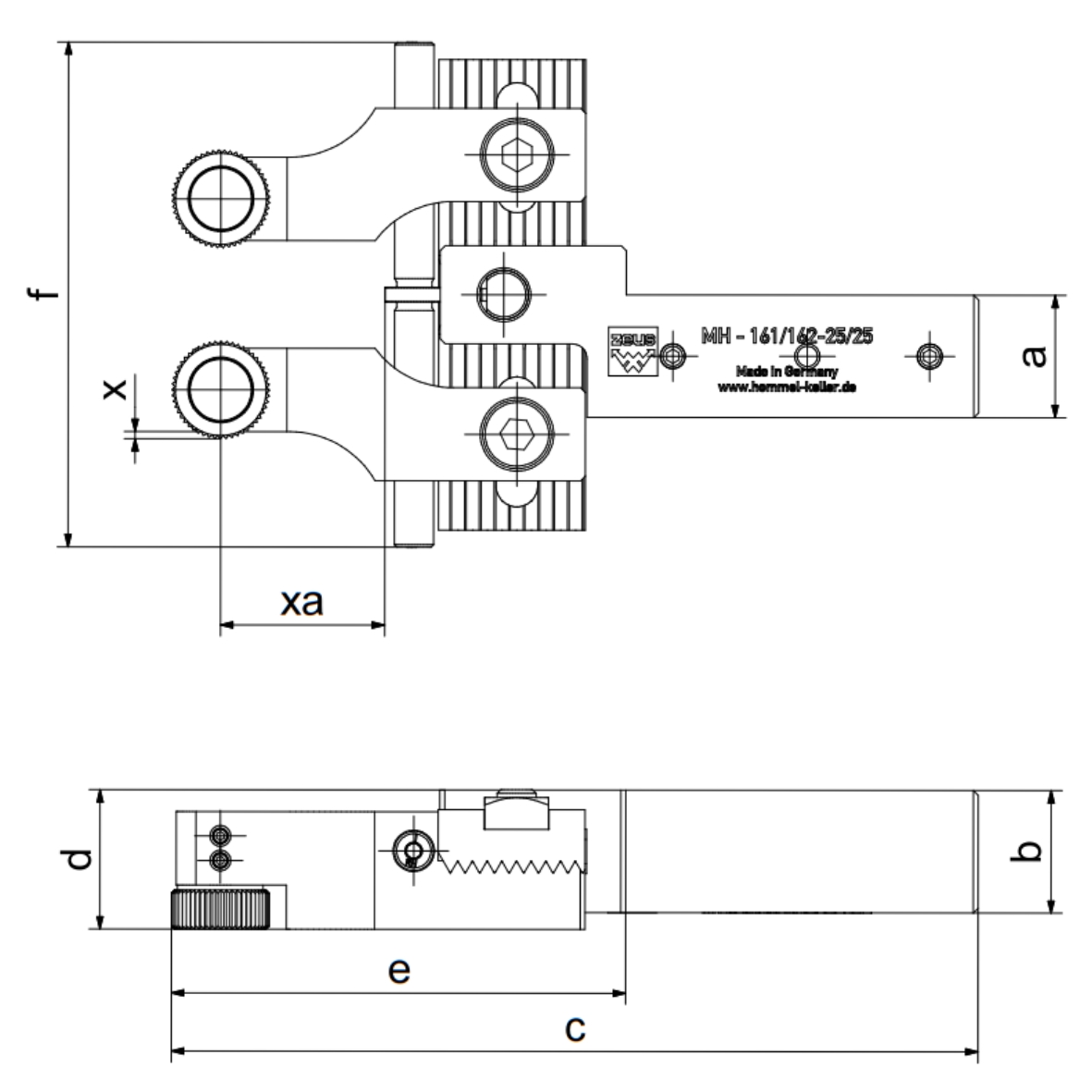

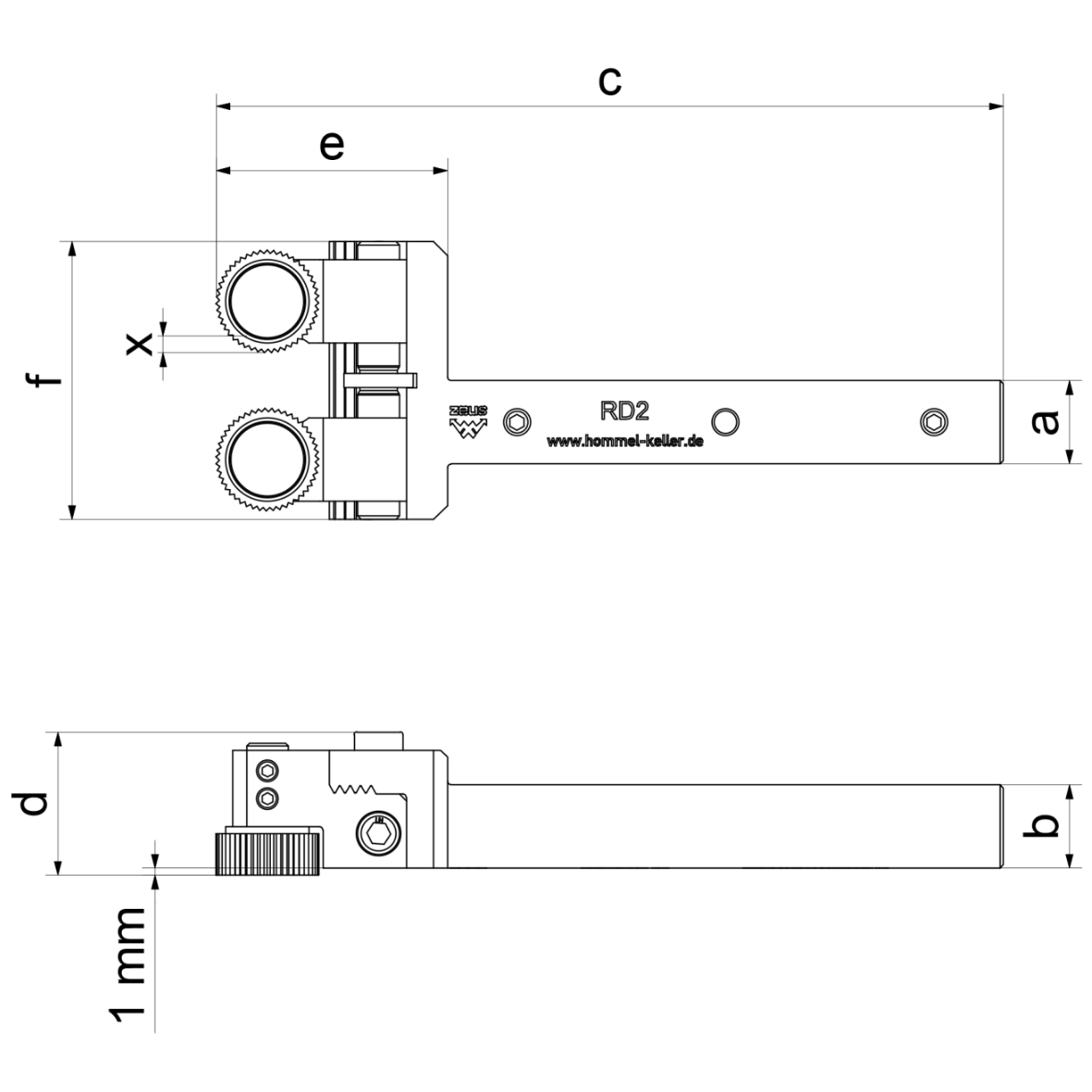

| Bezeichnung | Artikel-Nr. | Arbeitsbereich Ø | a | b | c | d | e | f | xa | x | Rändelräder (Ø x b x b) | In Warenkorb | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 162-10R150606A11-VS-A | 31002713 | 0-15 | 10 | 10 | 113,4 | 20,6 | 33,4 | 40 | - | 2,5 | 15 x 6 x 6A11 | ||
| 162-12R150606A11-VS-A | 31002714 | 0-15 | 12 | 12 | 113,4 | 20,6 | 33,4 | 40 | - | 2,5 | 15 x 6 x 6A11 | ||
| 162-16R150606A11-VS-A | 31002715 | 0-15 | 16 | 16 | 113,4 | 20,6 | 33,4 | 40 | - | 2,5 | 15 x 6 x 6A11 | ||
| 162-20M200806A13 | 31002128 | 3,5-65 | 20 | 25 | 164,8 | 28,4 | 92,8 | 103 | 33,5 | 1,5 | 20 x 8 x 6A13 |
