Zeus Rändelfräswerkzeug 231

Perfekte Effizienz durch Modularität, bestechende Prozesssicherheit aufgrund stabiler Bauweise

  • Skalier- und Positionierungshilfen
  • Einstellspindel zur Feinjustierung des Rändelprofils
  • Gewindestifte im Schaft zur Freiwinkelkorrektur
  • Beschichtete Hartmetall-Laufbuchsen zur Verbesserung der Gleiteigenschaft
  • Modularer Schaftaufbau: Schaftgröße 10 x 10 mm optional adaptierbar

Weitere Varianten auf Anfrage erhältlich.

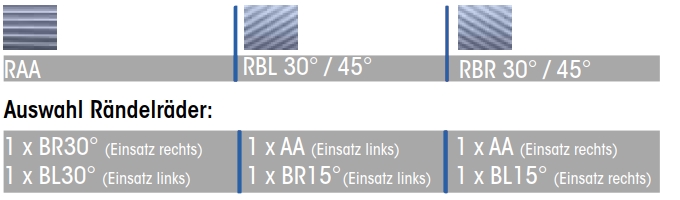

Passende Rändelräder:

Rändelprofile am Werkstück DIN 82:

Längsrändelung

Rändelprofile am Werkstück DIN 82: Längsrändelung

Rändelverfahren und Werkzeugeigenschaften

Werkzeugauswahl

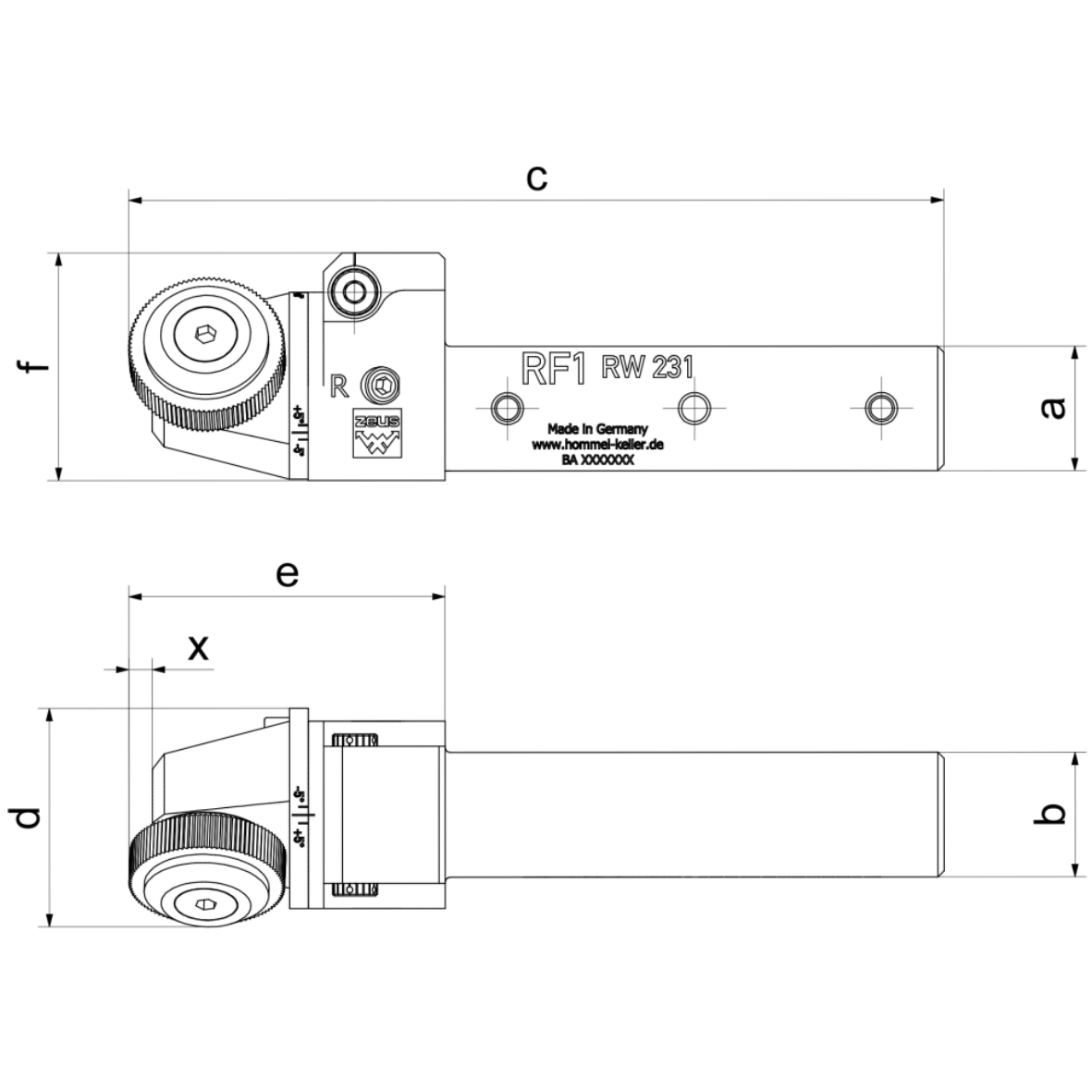

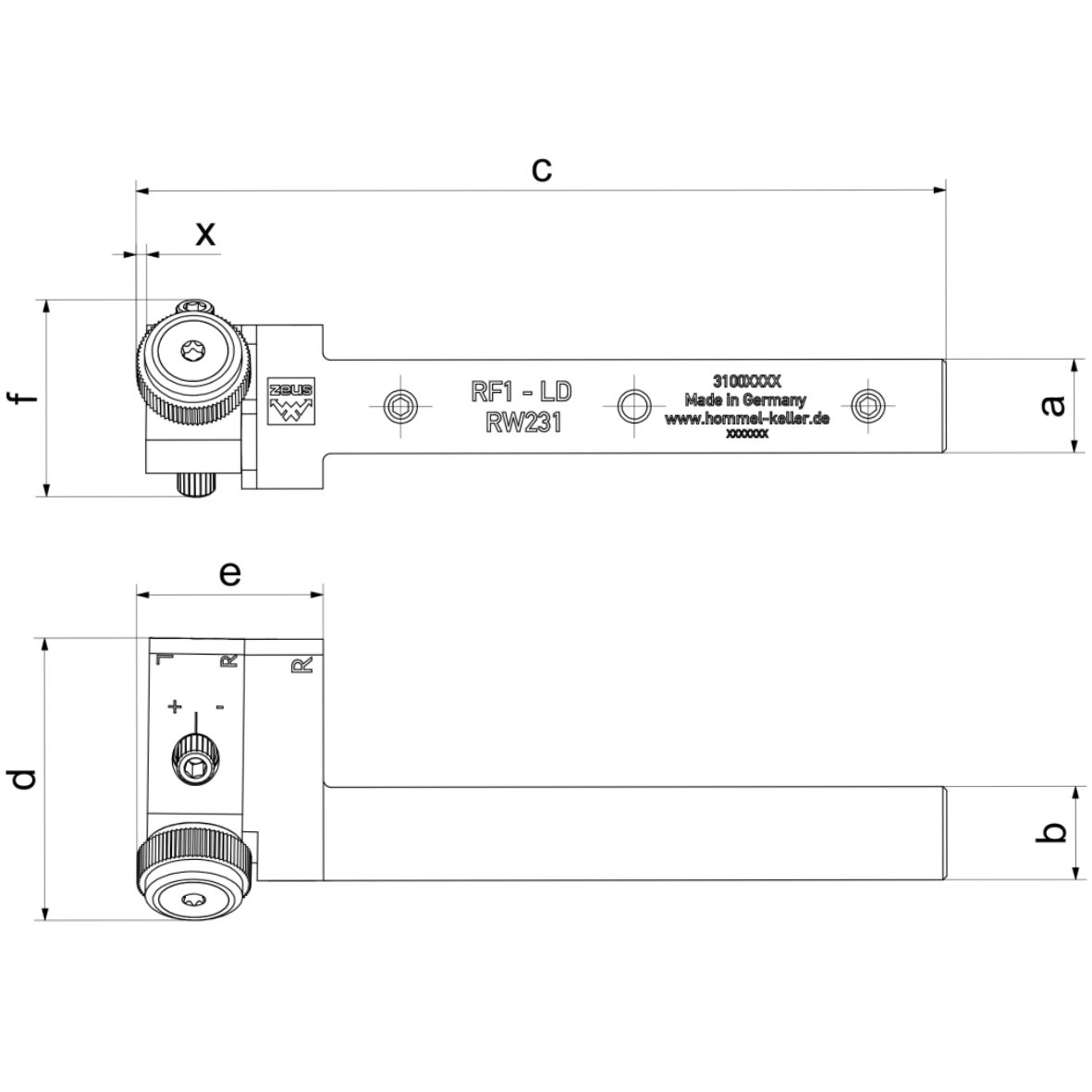

Bezeichnung Artikel-Nr. Arbeits-bereich Ø a a Ø b c d e f x Rändelräder (Ø x b x b) In Warenkorb
231-10M150408-VS-A 31002739 3-50 10 - 10 103,5 36,2 23,9 25,3 1,4 15 x 4 x 8

Stk.
231-12M150408-VS-A 31002740 3-50 12 - 12 103,5 36,2 23,9 25,3 1,4 15 x 4 x 8

Stk.
231-16M150408-VS-A 31002741 3-50 16 - 16 103,5 36,2 23,9 29,3 1,4 15 x 4 x 8

Stk.
231-20M250608-B 31002652 10-300 20 - 20 130,8 35 50,8 36,5 3,7 25 x 6 x 8

Stk.
231-25M250608-B 31002445 10-300 25 - 20 130,8 35 50,8 40 3,7 25 x 6 x 8

Stk.
