Serie 241

Zeus Rändelfräswerkzeug 241

Hervorragend für höchste Ansprüche – überzeugende Stabilität im härtesten Dauereinsatz

Modulare Ausführung: Werkzeug als Rechts- und Linksversion einsetzbar, Umrüstung durch einfaches Drehen des Rändelfräskopfes
Umrüstung auf alternative Vollschaftabmessungen möglich
Modularer Schaftaufbau: Schaftgröße 10 x 10 mm optional adaptierbar
Feinjustierung der Spitzenhöhe des Rändelfräskopfes
Feineinstellung des Freiwinkels über synchron laufende Einstellspindel
Beschichtete Hartmetall-Laufbuchsen zur Verbesserung der Gleiteigenschaft
Vertikale Höhenverstellung für den Einsatz von Schaftgröße 20 mm auf 25 mm (Ausführung 241-20M250608-A1)

Weitere Varianten auf Anfrage erhältlich.

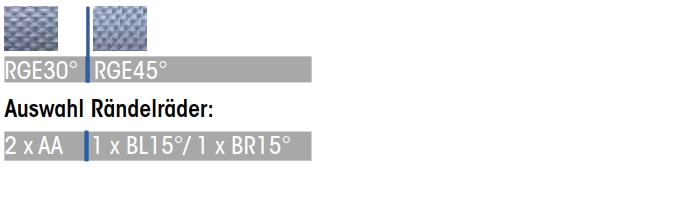

Passende Rändelräder:

Rändelprofile am Werkstück DIN 82:

Längsrändelung

Rändelverfahren und Werkzeugeigenschaften

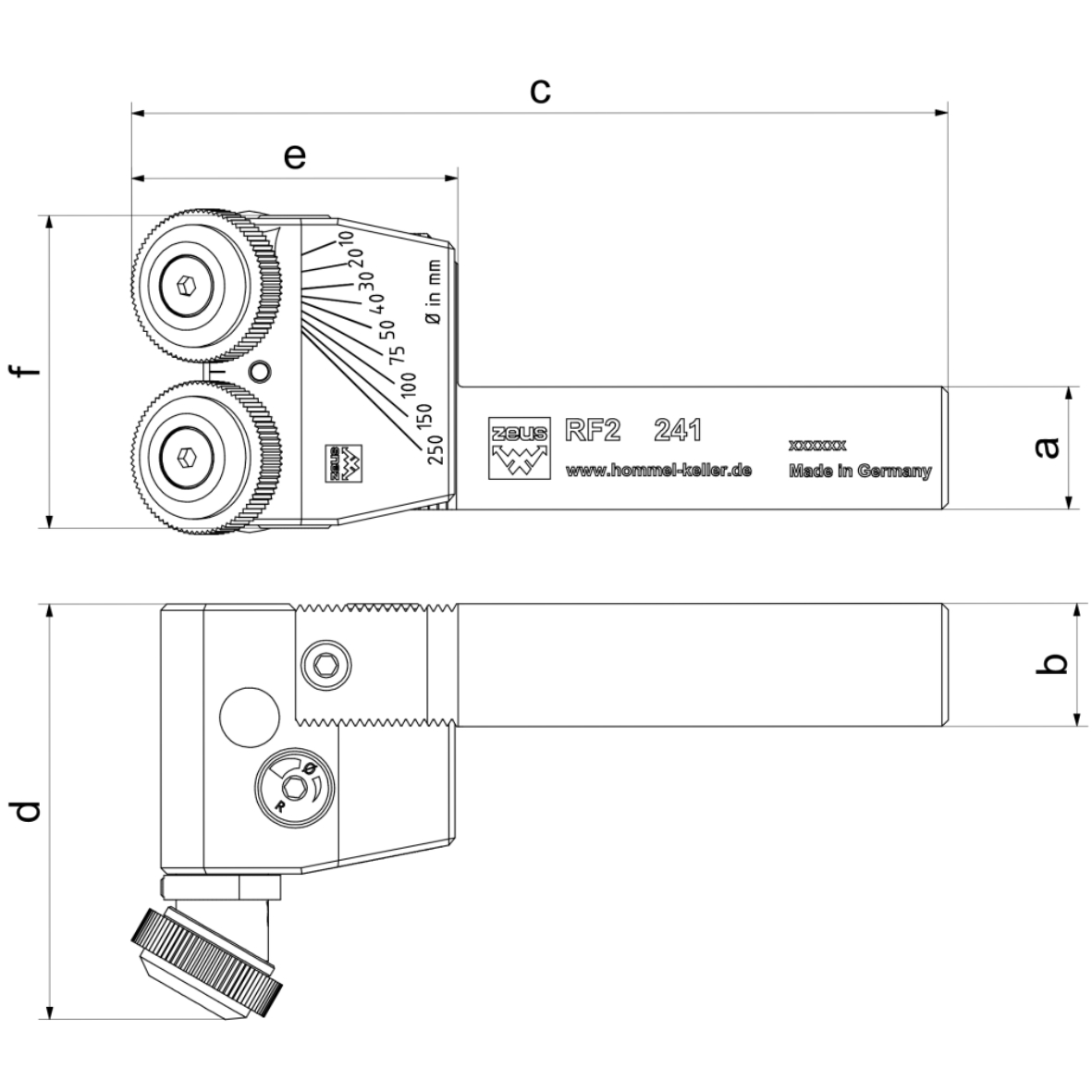

Bezeichnung	Artikel-Nr.	Arbeits-bereich Ø	a	b	c	d	e	f	Rändelräder (Ø x b x b)	In Warenkorb

241-10M150408-VS-A	31001926	3-50	10	10	116	36,7	36	31	15 x 4 x 8	Stk.
241-12M150408-VS-A	31001901	3-50	12	12	116	37,7	36	31	15 x 4 x 8	Stk.
241-16M150408-VS-A	31001945	3-50	16	16	116	39,7	36	31	15 x 4 x 8	Stk.
241-20M150408-A	31000804	3-50	20	20	116	44,7	36	35,6	15 x 4 x 8	Stk.
241-20M250608-A1	31000666	10-250	20	20	133,3	68	53,3	53	25 x 6 x 8	Stk.
241-25M250608-A1	31001899	10-250	25	20	133,3	68	53,3	53	25 x 6 x 8	Stk.
