Serie 141

Zeus Rändelformwerkzeug 141

Exzellent für axiale Profilierung, bestechend durch seine flexible Zentrierung

Schaftabmessung 20 x 20 mm und 25 x 25 mm mit Click-PinR System ausgestattet – für schnelles Umrüsten der Rändelräder
Modulare Ausführung: Werkzeug als Rechts- und Linksversion einsetzbar, Umrüstung durch einfaches Drehen des Rändelkopfes
Rändelkopf mit flexibler Zentrierung
Gewindestifte im Schaft zur Freiwinkelkorrektur
Hartmetall-Laufstifte
Modularer Schaftaufbau: Schaftgröße 10 x 10 mm optional adaptierbar

Weitere Varianten auf Anfrage erhältlich.

Werkzeuge der Serie 141 können durch Austausch des Rändelkopfes ab einer Schaftgröße von 16 x 16 mm auf Serie 142 umgebaut werden und umgekehrt.

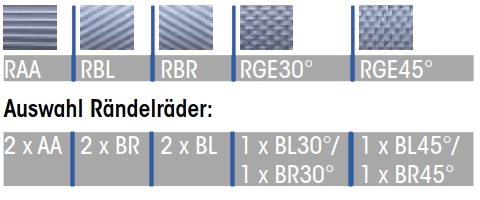

Passende Rändelräder:

Rändelprofile am Werkstück DIN 82:

Einstich- / Längsrändelung

Rändelverfahren und Werkzeugeigenschaften

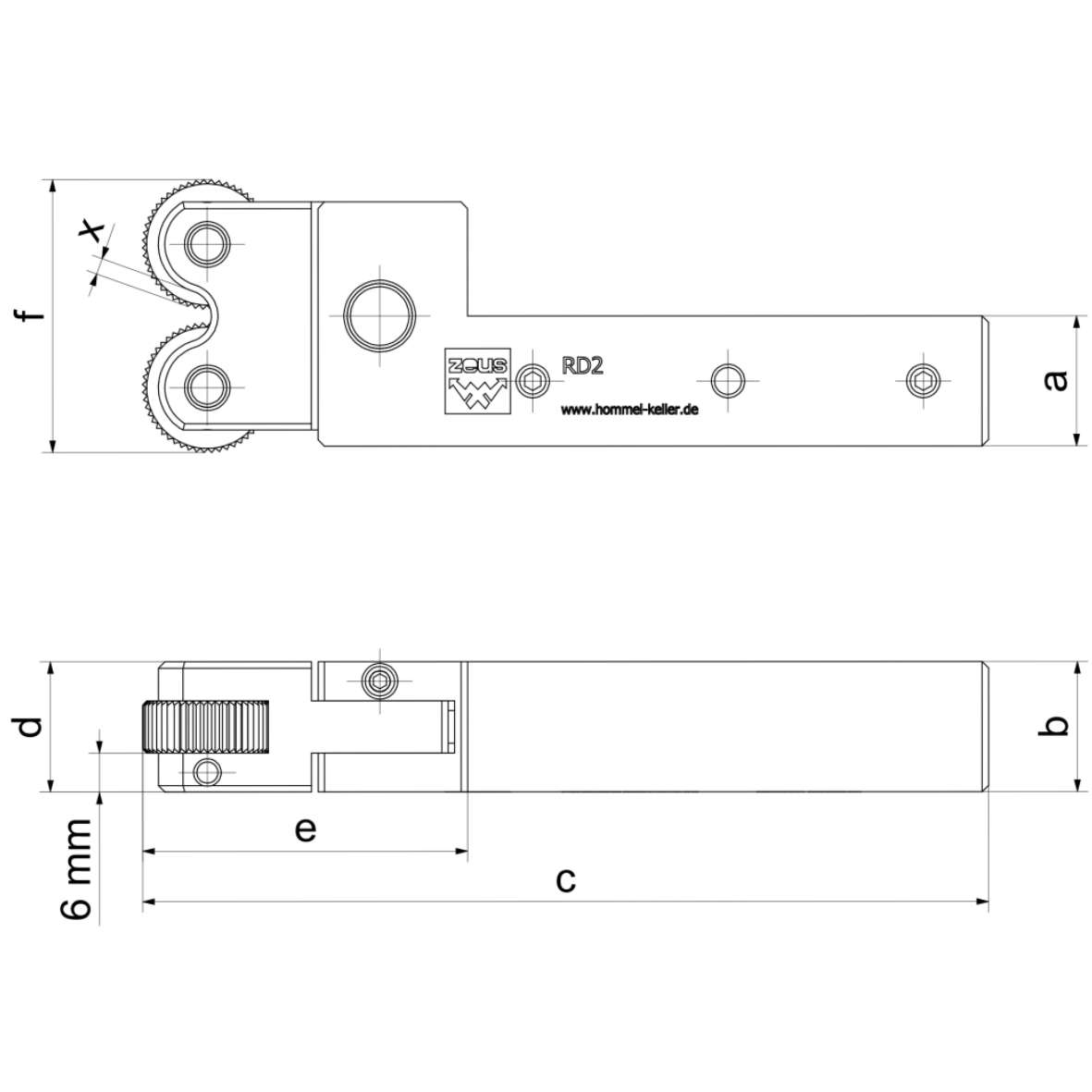

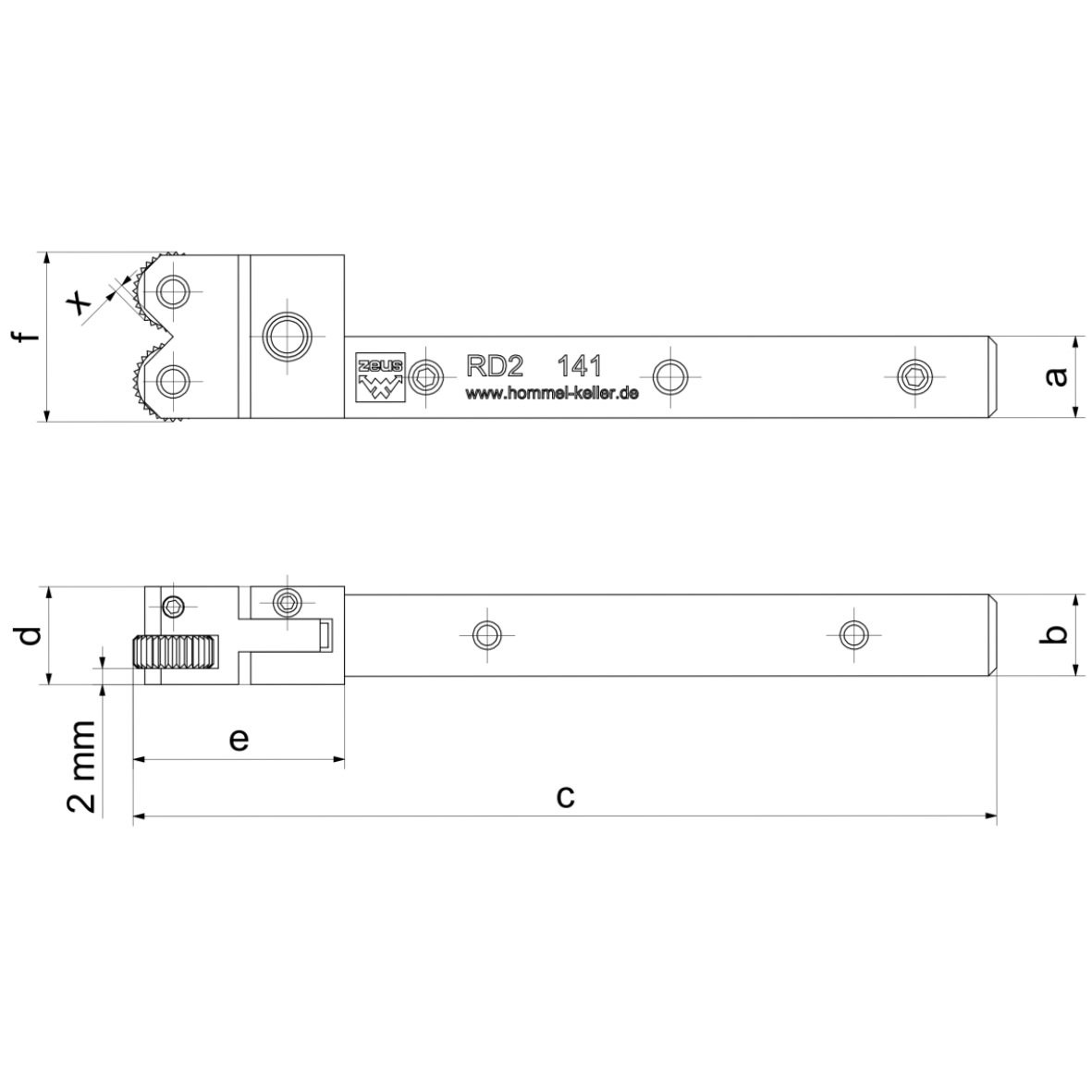

Bezeichnung	Artikel-Nr.	Arbeitsbereich Ø	a	b	c	d	e	f	x	Rändelräder (Ø x b x b)	In Warenkorb

141-10M100404-VS-A	31002702	3-25	10	10	105,50	12	25,5	21	1	10 x 4 x 4	Stk.
141-12M100404-VS-A	31002703	3-25	12	12	105,50	12	25,5	22,5	1	10 x 4 x 4	Stk.
141-16M150404-VS-A	31002658	6-60	16	16	119	16	39	33	1,5	15 x 4 x 4	Stk.
141-16M150604-VS-A	31000741	6-60	16	16	119	16	39	33	1,5	15 x 6 x 4	Stk.
141-20M200806-B	31002704	10-110	20	20	130	20	50	42	2,5	20 x 8 x 6	Stk.
141-25M200806-B	31002705	10-110	25	20	130	20	50	46	2,5	20 x 8 x 6	Stk.
141-25M250806-B	31002721	15-220	25	20	136	20	56	55	2,5	25 x 8 x 6	Stk.
