Gewindestrehlen Teilprofil mit SAGS-06

Geschliffene Platten zum Teilprofil Gewindestrehlen

  • SAGS für Teilprofil
  • Für unterschiedliche Steigungsbereiche
  • Flankenwinkel 55° oder 60°
  • Unbeschichtet auf Anfrage

Rechtsausführungen gezeichnet

Passender Halter:

SSXA-T06 Halter  Standardhalter:
 SSXA-06



Weitere Informationen:

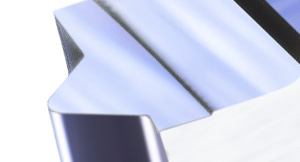

SSXA-T06-SAGSV Vollgewindestrehler  Vollprofilgewinde mit
 SSXA-06-SAGSV
Schnittdaten für Dieterle SSXA Langdrehsystem  Schnittdaten:
 System SSXA
Profilplatten  Sonderplatten:
 SA-06..
Beschichtungen SSXA  Beschichtungen:
 System SSXA


Bezeichnung Artikel-Nr. Geometrie Drehrichtung Steigungsbereich P Gg/1 Flankenwinkel Beschichtung In Warenkorb
SAGS-06-60-T1-12-R-G1A-BD1 102858 SAGS-06-60 R 0,5 - 0,8 48 - 32 60° BD1

Stk.
SAGS-06-60-T1-12-L-G1A-BD1 102857 SAGS-06-60 L 0,5 - 0,8 48 - 32 60° BD1

Stk.
SAGS-06-60-T2-12-R-G1A-BD1 102860 SAGS-06-60 R 1,0 - 1,5 28 - 20 60° BD1

Stk.
SAGS-06-60-T2-12-L-G1A-BD1 102859 SAGS-06-60 L 1,0 - 1,5 28 - 20 60° BD1

Stk.
SAGS-06-60-T3-12-R-G1A-BD1 102862 SAGS-06-60 R 1,75 - 2,0 18 - 13 60° BD1

Stk.
SAGS-06-55-T7-12-R-G1A-BD1 102854 SAGS-06-55 R 28 - 18 55° BD1

Stk.
SAGS-06-55-T7-12-L-G1A-BD1 102853 SAGS-06-55 L 28 - 18 55° BD1

Stk.
