SAGSV-06
SAGSV-06

Gewindestrehlen Vollprofil mit SAGSV-06

Geschliffene Platten zum Vollprofil Gewindestrehlen

  • SAGSV für Vollprofil
  • Für unterschiedliche Steigungsbereiche
  • Flankenwinkel 60°
  • Unbeschichtet auf Anfrage

Rechtsausführungen gezeichnet

Passender Halter:

SSXA-T06 Halter  Standardhalter:
 SSXA-06



Weitere Informationen:

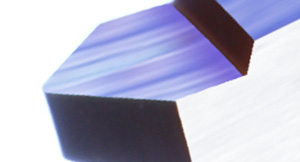

SSXA-T06-SAGS Teilgewindestrehler  Teilprofilgewinde mit
 SSXA-06-SAGS
Schnittdaten für Dieterle SSXA Langdrehsystem  Schnittdaten:
 System SSXA
Profilplatten  Sonderplatten:
 SA-06..
Beschichtungen SSXA  Beschichtungen:
 System SSXA


Bezeichnung Artikel-Nr. Geometrie Drehrichtung Steigungsbereich P h min. y Flankenwinkel Beschichtung In Warenkorb
SAGSV-06-60-0.35-R-G1A-BD1 156896 SAGSV-06-60 R 0,35 0,22 0,4 60° BD1

Stk.
SAGSV-06-60-0.35-L-G1A-BD1 156897 SAGSV-06-60 L 0,35 0,22 0,4 60° BD1

Stk.
SAGSV-06-60-0.4-R-G1A-BD1 175467 SAGSV-06-60 R 0,40 0,25 0,4 60° BD1

Stk.
SAGSV-06-60-0.4-L-G1A-BD1 175465 SAGSV-06-60 L 0,40 0,25 0,4 60° BD1

Stk.
SAGSV-06-60-0.5-R-G1A-BD1 118668 SAGSV-06-60 R 0,50 0,31 0,4 60° BD1

Stk.
SAGSV-06-60-0.5-L-G1A-BD1 120654 SAGSV-06-60 L 0,50 0,31 0,4 60° BD1

Stk.
SAGSV-06-60-0.6-R-G1A-BD1 175466 SAGSV-06-60 R 0,60 0,37 0,6 60° BD1

Stk.
SAGSV-06-60-0.7-R-G1A-BD1 112826 SAGSV-06-60 R 0,70 0,43 0,6 60° BD1

Stk.
SAGSV-06-60-0.7-L-G1A-BD1 170700 SAGSV-06-60 L 0,70 0,43 0,6 60° BD1

Stk.
SAGSV-06-60-0.75-R-G1A-BD1 118667 SAGSV-06-60 R 0,75 0,46 0,6 60° BD1

Stk.
SAGSV-06-60-0.75-L-G1A-BD1 170694 SAGSV-06-60 L 0,75 0,46 0,6 60° BD1

Stk.
SAGSV-06-60-0.8-R-G1A-BD1 114488 SAGSV-06-60 R 0,80 0,49 0,6 60° BD1

Stk.
SAGSV-06-60-0.8-L-G1A-BD1 170698 SAGSV-06-60 L 0,80 0,49 0,6 60° BD1

Stk.
SAGSV-06-60-1.0-R-G1A-BD1 108389 SAGSV-06-60 R 1,00 0,61 0,7 60° BD1

Stk.
SAGSV-06-60-1.0-L-G1A-BD1 123814 SAGSV-06-60 L 1,00 0,61 0,7 60° BD1

Stk.
SAGSV-06-60-1.25-R-G1A-BD1 118666 SAGSV-06-60 R 1,25 0,77 0,9 60° BD1

Stk.
SAGSV-06-60-1.25-L-G1A-BD1 170695 SAGSV-06-60 L 1,25 0,77 0,9 60° BD1

Stk.
SAGSV-06-60-1.5-R-G1A-BD1 108390 SAGSV-06-60 R 1,50 0,92 1 60° BD1

Stk.
SAGSV-06-60-1.5-L-G1A-BD1 170696 SAGSV-06-60 L 1,50 0,92 1 60° BD1

Stk.
